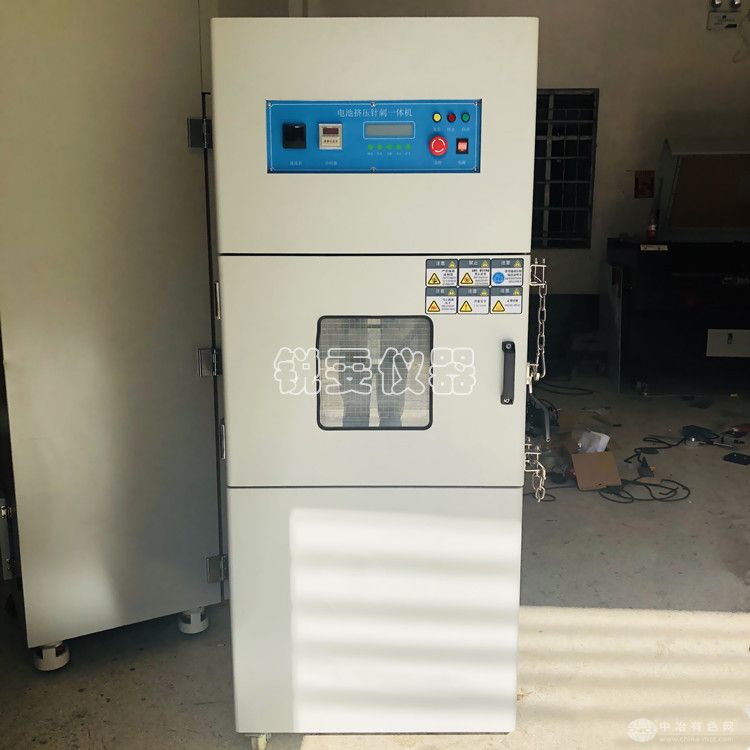

电池针刺挤压试验机
简单介绍:
设备型号:RW-9211C
厂家价格:面议/电议元/台
品销售品牌:锐雯仪器
加工定制:支持定制
一、设备用途：
电池挤压针刺试验机模拟各类动力锂电池极在使用过程中，电池遭受挤压的情形，人工呈现电池在遭受挤压时可能出现的不同状况。
二、测试原理：
将电池放在两个挤压板之间，将压力施加到被挤压电池上，达到最大压力后自动回位。
三、测试标准：
GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》标准要求：
电池按照规定的试验方法充满电后，将电池置于两个平面内，垂直于极板方向进行挤压，两平板间施加13.0kN±0.78kN的挤压力，一旦压力达到最大值即可停止挤压试验，试验过程中电池不能发生外部短路。
A.电池两个平的表面之间进行压缩，压缩力通过一个φ32mm 的液压活塞施加,压缩持续进行直至压力达到 17.2Mpa，施加的压力为13KN，当达到zui大压力后泄压。
B.一个圆柱型或方型电池受压时其长轴线平行于液压装置的平面。 方形电池还应沿长轴方向转90°，目的使宽侧及窄侧均承受压缩，每个样品电池仅承受 1个方向的压缩力，每个测试采用独立的电池。
C.钮扣电池在平面方向施压。
D.通过台钳或具有圆柱形活塞的液压油缸施加压力，使受检的单体电池或单元电池在两个平面之间被挤压。从最初的接触点开始，以约 1.5cm/s的速度持续进行挤压，直至挤压力达到大约 13KN立即释压。
例：可通过活塞直径为 32mm 的液压油缸产生压力，直至压力达到 17Mpa(约 13KN);
对于圆柱形电池，挤压时电池的长轴应与挤压装置的挤压面;对于矩形电池，挤压力应施加于垂直于电池长轴的两个轴向中的一个，下次再挤压另一轴向;对于扣式电池，则挤压其平面。
每一个单体电池或单元电池只挤压一次。继续观察被检样品 6h。
接收标准：电池在检验之中以及在 6h 的观察期内应不过热、不爆炸、不着火。
四、技术参数：
1.压力范围2KN-15KN(可调);
2.上压盘直径为150mm(不小于 20cm²);
3.力值误差±1%;
4.单位转换Kg/N/Lb(公斤/牛顿/英镑)三种单位转换;
5.挤压速度1~900mm/min(带显示);
6.速度精度1mm;
7.速度误差±1%;
8.钢针φ4 φ6 φ8 φ10 可任选 长150mm
9.针刺速度0—15mm /秒 可调
10.针刺力量范围0—3000N 误差±1% 分辨率 1N
11.测量电压范围0~10V;一通道
12.电压精度1mv;
13.箱门单门，开观察窗，冷拉手门锁;
14.试验动力方式液压;
15.显示方式PLC 触摸屏显示测试参数;
16.zui大测试空间W650 X D640 X H700mm;
17.视窗尺寸390 X 360mm(厚 20mm);
18.排气风扇鼓风机安装于后部(接口直径 120mm);
19.补风口箱体侧面开有一个直径 50mm 补风口(也可用于测量电压等);
20.箱体底部底下装有四个万向滑轮,可自由移动，并带有固定脚杯;
21. 照明箱体视窗装有照明灯;
22.箱体尺寸W765 X D750 X H1800mm;
23.电源AC 380V±10% 50HZ;
24 功率2.5KW;
25.机台重量约 350KG。
五、设备配件：
1.压力范围2KN～15KN(可调)
2.上压盘直径为150mm(不小于 20cm²)
3.力值误差±1%
4.单位转换Kg/N/Lb(公斤/牛顿/英镑)三种单位转换
5.挤压速度1~900mm/min(带显示)
6.速度精度1mm
7.速度误差±1%
8.钢针φ4 φ6 φ8 φ10 可任选 长150mm
9.针刺速度0—15mm /秒 可调
10.针刺力量范围0—3000N 误差±1% 分辨率 1N
11.测量电压范围0~10V 一通道
12.电压精度1mv
13.箱门单门，开观察窗，冷拉手门锁
14.试验动力方式液压
15.显示方式PLC 触摸屏显示测试参数
16.最大测试空间W650 X D640 X H700mm
17.视窗尺寸390 X 360mm(厚 20mm)
18.排气风扇鼓风机安装于后部(接口直径 120mm)
19.补风口箱体侧面开有一个直径 50mm 补风口(也可用于测量电压等)
20.箱体底部底下装有四个万向滑轮,可自由移动，并带有固定脚杯
21. 照明箱体视窗装有照明灯
22.箱体尺寸W765 X D750 X H1800mm
23.电源AC 380V±10% 50HZ
24 功率2.5KW
25.机台重量约 350KG
六、设备功能：
试验箱体的测试区域为 1 个独立的测试区、测试内箱尺寸为 W650xD640xH700mm,测试区内箱采用不锈钢 SUS304 制作;
试验箱体设置有排风系统。箱体顶部装有 1 个鼓风机排放测试区的烟雾;
试验箱体前门采用加强设计，右边装强力门锁扣,有效的封锁门,门内部加焊了加强筋使门更加牢固增加强度;
照明功能：门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态;
底部装 4 个脚轮，方便移动和固定;
本机采用 PLC 触摸屏控制系统,方便直观,可轻易的控制每一个输入的测试参数;
防爆玻璃视窗贴防爆膜，加装防护钢网，双重保护;
照明功能，安装于视窗外部，反射到内箱，既可清晰看到内箱状况又保证照明灯的寿命与安全;
箱体底部后方安装泄压装置，当压力到达压力开关的压力时，压力门打开自动泄压。
电池针刺挤压试验机特点
七、设计说明：
(1)动力源：电池挤压针刺试验机采用油压动力,油压站的电机油泵输出控制的压力油输入垂直的油缸,油缸的轴端压盘精确的施加垂直的测试压力。
(2)控制方式：PLC 触摸控制,可触摸手动输入控制的压力,以及压力单位…等,测试时可显示实际的测试结果,相对应的测试数据。
八、安全保护系统：
(1)附有无熔丝保护开关
(2)试验箱：极限超温，风机、电机过热继电器保护
(3)电源：漏电保护，超载及短路保护
(4)温湿度过零点闸流体功率控制器保护
