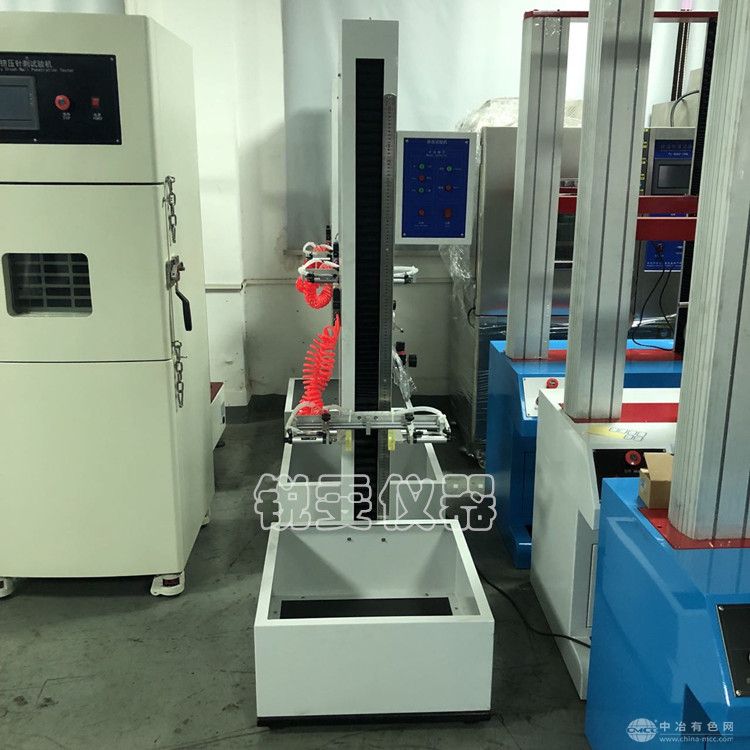

电池自由跌落试验机

电池自由跌落试验机

355
规格/型号:RW-9227A
品牌:锐雯
应用领域:材料制备
产地:广东 - 东莞
厂家/供应商:东莞市锐雯仪器有限公司
咨询电话::134-3128-7861(请说明信息源自“中冶有色网”)
更新时间:2025-03-31
级别:待认证

电池自由跌落试验机说明介绍

电池自由跌落试验机


电池自由跌落试验机


简单介绍:


设备型号:RW-9227A

厂家价格:12500-16000

销售品牌:锐雯仪器

加工定制:支持定制


一、设备简介:


电池自由跌落试验机用于测试产品包装受到坠落之受损情况,及评估运输搬运过程时耐冲击强度。采用双柱导向、高度跌落次数可置,工作稳定可靠,可实现棱、面、角跌落。本机采用光电控制,可设定七档跌落高度,也可自由选择跌落高度,跌落释放采用电磁控制,能使试样瞬间自由落下,对包装容器进行之棱、角、平面进行跌落冲击试验。


二、设备用途:


本机适用于行动电话(手机),手机锂电池跌落测试,对讲机,电子词典,楼寓对讲电话, CD/MD/MP3,等小型消费类电子制品及汽车零部件之自由落下试验。

特点及功能:本机采用气动结构,将被测试件置于专用夹具(可调行程)夹牢,按下跌落键,气缸松开,试件将作自由落体试验。


三、测试标准:


GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》标准要求:将单个产品电池按照规定的试验方法充满电后,跌落高度自由落体跌落于混凝土板上。


四、技术参数:


1.自由跌落高度:300-1500mm

2.显示精度:0.1mm

3.显示方式:PLC 触摸屏显示测试参数

4.允许试件zui大重量:≤5kg

5.允许试件zui大尺寸:W200*D200*H200mm

6.跌落地板介质:钢板(大理石板、硬木板各 1 块

7.排风口:直径 120mm

8.箱门:单门,开观察窗,冷拉手门锁

9.视窗尺寸:400 X 365mm(20mm 厚钢化防爆玻璃)

10.测试落点:自由落下

11.跌落方式:气动跌落

12.升降方式:电动升降

13.使用气压:≥0.5Mpa(气源自配)

14.机台内尺寸:W700-D850-H1850mm

15.机台外尺寸:W900-D750-H2000mm

16.电源:AC 220V±10% 50HZ

17.功率:600W

18.机台重量:约150KG


五、跌落高度分级:


A.容量1000mAh以上,跌落高度1.0m。

B.容量1000mAh及以下,跌落高度1.5m。

C.对于如手持式电子设备等预定使用高度高于1.0m的便携式电子产品供电的容量超过1000mAh的样品,其跌落高度应为1.5m。圆柱型和纽扣型电池两个端面各跌落一次,圆柱面跌落两次,共计进行四次跌落试验;方型和软包电池每个面各跌落一次,共进行六次试验,保证每个随机方向均受到冲击。

接收标准:电池应不起火、不爆炸。


六、设备特点:


1.设计说明

(1)动力源:通过电机带动滚珠丝杆传动。

(2)控制方式:PLC 触摸控制,可触摸手动输入控制的高度,以及高度单位…等。

(3)排烟功能:测试产生的烟雾废气可通过顶部的鼓风机通过管道排放到室外。

(4)照明功能:门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态。


2.安全保护系统

(1)附有无熔丝保护开关。

(2)试验箱:极限超温,风机、电机过热继电器保护。

(3)电源:漏电保护,超载及短路保护。

(4)温湿度过零点闸流体功率控制器保护。


3.跌落试验条件

(1)环境温度:0~35℃。

(2)环境湿度:20%RH~90%RH,非冷凝。

(3)设备噪音:≤50db在机台正前方离机台1米并离地面1.2米处测量;(4)使用场地:地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘;附近没有强电磁辐射源。

(5)场地地面承重能力:不小于200kg/m2;设备周围留有适当的维护空间。


七、试验方法:


1、 提起试验样品至所需的跌落高度位置,并按预定状态将其支撑住。其提起高度与预定高度之差不得超过预定高度的±2%。跌落高度是指准备释放时试验样品的zui低点与冲击台面之间的距离。


2、 按下列预定状态,释放试验样品:

a.面跌落时,使试验样品的跌落面与水平面之间的夹角zui大不超过2°

b.棱跌落时,使跌落的棱与水平面之间的夹角zui大不超过°,试验样品上规定面与冲击台面夹角的误差不大于±5°或夹角的10%(以较大的数值为准),使试验样品的重力线通过被跌落的棱。

c.角跌落时,试验样品上规定面与冲击台面之间夹角误差不大于±5°或夹角的10%(以较大的数值为准),使试验样品的重力线通过被跌落的角。

d.无论何种状态和形状的试验样品,都应使试验样品的重力线通过被跌落的面、线、点。


3、 实际冲击速度与自由跌落时的冲击速度之差不超过自由跌落时的±1°。

4、 试验后按有关标准或规定检查包装及装物的损坏情况,并分析试验结果。
