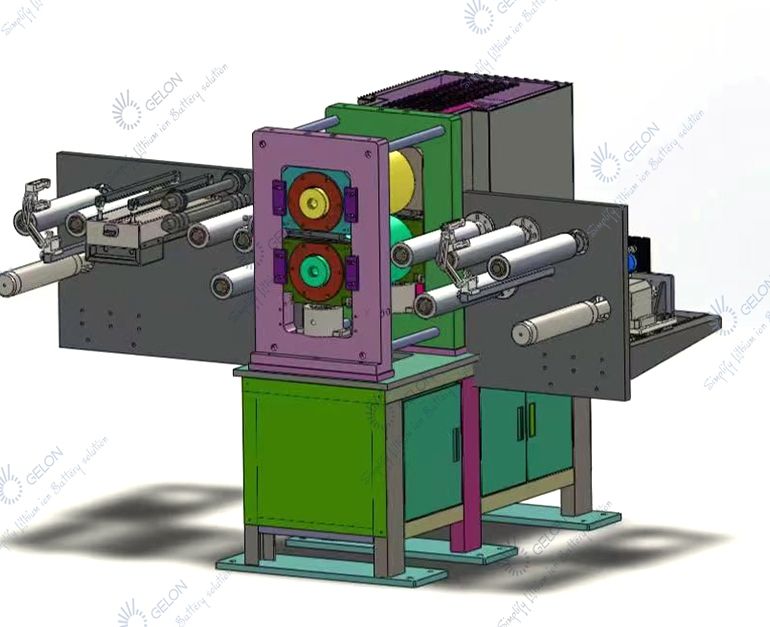

对辊机是电池生产线中的主要设备,由铸钢龙门机架、轧辊、变频电机减速机、间隙调整系统、电气控制系统、送料护板及辊面清洁机构等部分组成。
主要功能是使极片在轧辊的碾压下,使极片达到合适的密实度,并根据涂布厚度达到极片厚度要求。
优点:
一体机 通电直接用,随时可搬运,不需要连接,售后,调试,相比分散三块更加便捷。
设备配置及参数:
卷筒规格:∮210X330mm(辊面直径×辊面宽度)
操作模式:连续运行
机器速度:5米/分钟
极片或箔片类型:电池极片
机器外观:电脑灰
1. 主机:
主功能:极片在滚筒的滚动下达到一定的厚度
卷筒规格:∮210X330mm(辊面直径*辊面宽度)
材料:9Cr3Mo系列高合金冷轧钢
表面硬度:HRC66以上
淬火层深度:≥8mm
滚镀铬:0.08-0.12mm
辊面粗糙度:Ra≤0.4
辊隙调整:手动调整
辊缝调整范围:0~2.0mm
最大工作压力:80T
装备颜色:电脑灰
滚筒加热方式:闭环控制加热系统由温度控制器、固态继电器和K型热电偶组成。
加热功率:1.6KW*2(一上一下辊)
2. 放卷
放卷轴:带控制阀的气轴,配备气枪
规格:3英寸*350mm
极片张力控制:磁粉制动器
引导控制:直线轴承导轨
3. 切边
功能:用于切割极片两侧未镀膜的箔片,以减少轧制时因伸长率不一致引起的极片起皱,降低极片带材造成的废品率。
原则:上切刀手动进刀,靠刀,左右刀分别控制。
驾驶:变频电机带动下刀轴与轧制速度保持一致。
4.收卷
功能:将轧制的极片材料缠绕在心轴上
收卷轴:带控制阀的气轴,配备气枪
规格:3英寸*350mm
极片张力控制:磁粉制动器
引导控制:直线轴承导轨
驾驶:通过电机减速器和磁粉离合器驱动卷筒
