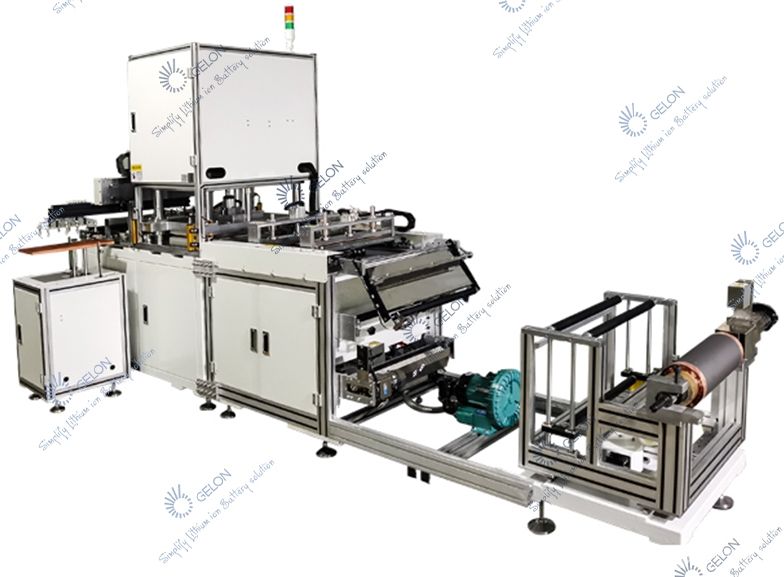

全自动模切机
本设备为电极片自动连续模切结构，卷状电极送料，自动放卷，自动纠偏，张力可调，自动收集废料(带废料收集箱，冲切后的废料直接落入废料箱)，手动卸料装置，适用于锂离子电池电极切割，只需在程序中选择该功能即可。
该设备适用于软包电池正负极片的冲切。用于堆垛机前道工序。速度快、毛刺少、掉粉少。进料为卷材，冲切出来的电极PET膜自动输出，自动切割，手动收集。该模切机具有：电极片放卷纠偏装置、电极片PET同步送料装置、精密冲切装置、废料收集装置。
一、技术参数
1、模切不同尺寸的电极片，只需更换冲切刀， 方便、节省成本;
2.电极片冲切效率：20-30/min
3、冲孔刀寿命：>15000次;
4、人机界面具有电极片数设置参数，具有错误显示提示功能;自动计数功能;
5、依靠传感器精确检测毛坯位置的定位，自动消除电极片涂层的累积误差;定位精度± 0.5mm
6、最大激光刀模模板：宽500x长400mm，适合300*100mm、150*100mm电极片。
7、设备产品合格率：≥98 %(仅由本机造成的不良品);
8、设备利用率：≥95 %
9.适用刀模类型：激光刀模
二、工作原理
本设备为电极片自动连续模切结构，卷状电极送料，自动放卷，自动纠偏，张力可调，自动收集废料(带废料收集箱，冲切后的废料直接落入废料箱)，手动卸料设备，适用于锂离子电池电极切割，只需在程序中选择该功能即可。
1 . 电极卷材放卷采用主动放卷方式，由接近开关控制，并安装贴合压辊，防止卷材分离。
2、采用光电纠偏执行机构，使物料输送平稳，保证喂料度的准确性。
3、单座高速成型机座，刀座由电机曲轴驱动，主牵引采用高精度伺服电机驱动，保证送料平移精度，主牵引辊采用防腐胶辊材料。
4 . PLC程序控制，触摸屏可设定步进精度及成型定数参数(手动收集无电极料盒收集机构)。
三、主要部件名称
电极放电机构
电极放电校正
电极张紧机构
电极和PET送料
冲孔机构
废物收集机构
PET刷粉除尘机构
电控系统
四、设备参数
切割精度(mm)±0.15毫米
送料精度≤0.5mm
机械参数横向修正精度±0.5毫米
模板平面度±0.03mm
毛刺长度(mm)≤30
效率(ppm)20-30/分钟
刀距根据客户模具要求
张力控制方式张力电机控制
控制 精度_±0.5毫米
刀尺寸最大500*400mm，可根据客户要求定制
材质 参数电极长度(毫米)滚筒
宽度 (毫米)≤300
厚度 (毫米)0.06-0.3
设备尺寸( mm )4800*2000*1800
重量(公斤)1300
电压_单相AC380V、6KW电压波动范围：±10%
功率(千瓦)6
其他模切压力≥10T
压缩的空气0.4 ～ 0.6Mpa 每单位压缩空气E
