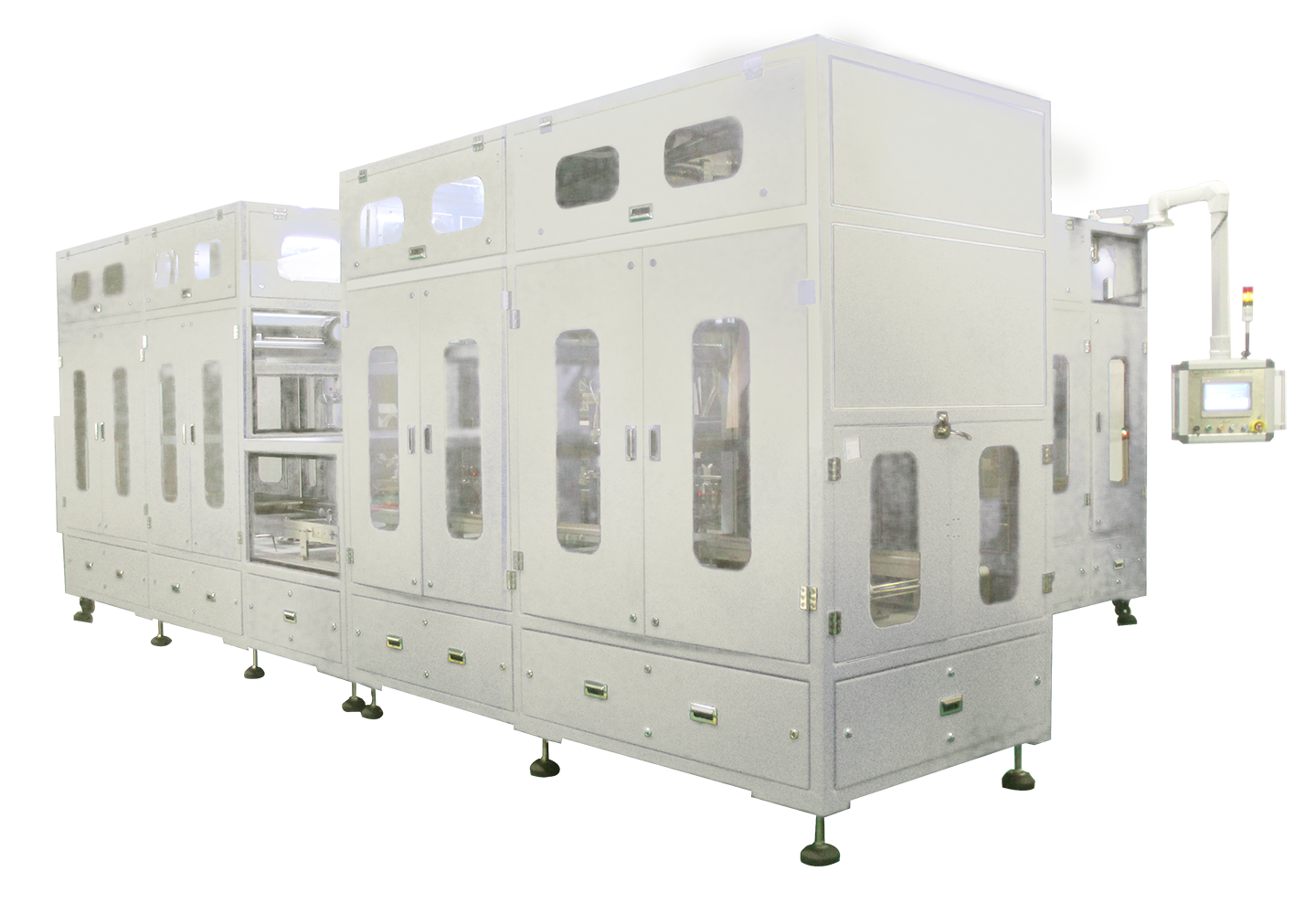

软包动力电池直线式注液机的功能与特点
功能概述
该机台适用于软包装锂离子电池的自动注液封装的批量生产工艺。该机台的主要功能：料框上料、电池条码自动扫描录入、电解液来料批号手动录入、注液前称重、真空注液、真空静置、真空封装、注液后称重、NG分选、料框出料等功能。
技术特点：
● 设备腔体设有自动脱离机构，方便腔体内部机构的维修和调节;
● 腔体封装工位可旋转90度、封头正对着操作位方便清洁和维护封头;
● 注液方式:采用陶瓷活塞注液、提高注液精度稳定性和注液速度，可连续工作30天不用清洗活塞套;
● 性能稳定：封装结构连续运行3个月能保持封印的稳定;
● 换型时间快: ≤4小时、转型人员2名(除去更换电解液时间、换型人员要求对设备操作熟练)
● 换型成本低，夹具采用螺杆调节，夹具无需更换零件。设备机械手全采用伺服上下料，换型修改参数即可，其他零件更换少;
● 注液针下有接液盒，预防滴液;
● 注液腔、真空腔、封装腔均装有分流板与抽真空节流阀控制真空流量，防止电解液雾化、将电解液抽出气袋而污染电芯;
● 注液腔、静置腔、封装腔活动密封件采用EPDM材质的唇形密封圈，其气密性好、耐腐蚀、保压效果好。
技术参数：(以下参数仅供参考)
项目300型400型650型
外形尺寸长8000×宽 1500×高 2600长9000×宽 1500×高 2600长11000×宽 2400×高 2600
整机重量≈4.5T≈5.5T≈7T
功率15kW17kW20kW
电源AC380V/50HzAC380V/50HzAC380V/50Hz
气源≥0.6MPa 30L/s≥0.6MPa 40L/s≥0.6MPa 50L/s
真空源≤-95kPa 80L/s≤-95kPa 100L/s≤-95kPa 150L/s
适用产品范围长 (150~280)×宽(80~230)×厚(5~15)长 (200~400)×宽(80~150)×厚(5~15)长 (300~600)×宽(80~150)×厚(5~15)
设备产能≥12PPM(三次静置总静置时间90s)≥12PPM(三次静置总静置时间90s)≥12PPM(三次静置总静置时间90s)
设备优率≥99.6%≥99.6%≥99.6%
稼动率≥95%≥95%≥95%
注液量80~200g可调120~240g可调150~300g可调
注液泵精度±0.2%±0.2%±0.5%
注液精度±0.5%±0.5%±0.7%
称重精度0.02g0.02g0.02g
注液方式真空注液真空注液真空注液
