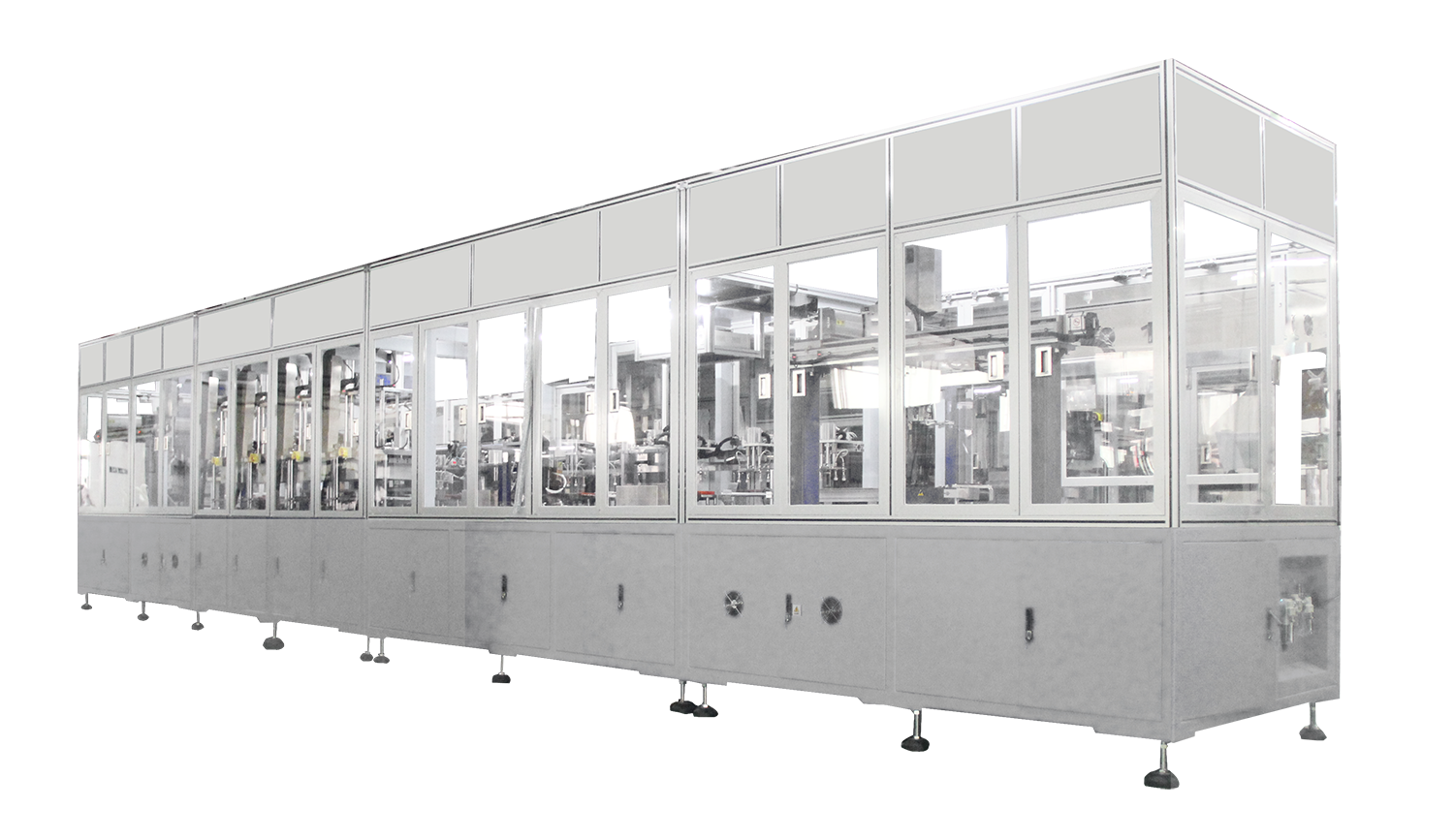

软包动力电池全自动抽液成型机的功能与特点
功能概述
设备主要用于软包装锂离子电池自动抽液真空封装其功能包含：自动上料(托盘整车上料、料盒整合上料、对接物流线拉带来料、弹夹整框上料等根据需要选择)→扫码→NG分选→电池入腔前定位整理侧封边→剌破抽气真空封装(平躺封装、立式封装、离心封装，根据客户需求选择)→切除气袋→二次精封→边电压测试(可根据客户需求放在折边后测试)→精切左边→精切右边→折边(单折边或双折边根据需要选择)或对接三折边点胶(根据需要选择) →烫边定型→电芯厚度测试(根据需要选择) →扫码→称重→贴胶(根据需要选择) → NG分选→自动收料(托盘整车下料、拉带下料、弹夹收料、吸塑托盘等根据需要选择).(功能可根据需求调整)
技术特点：
● 设备采用全自动智能化整线操作只需1人;
● 腔体维护方便、无污染、不短路;
● 整线换型成本底，基本可以通用夹具;
● 腔体压板可以实闭环控制;
● 多重定位检测，最大限度降低封装压坏，切边切坏概率，降低电池短路起火风险;
● 封印调试无需垫铜箔;
● 切气袋工位设有半封闭带抽风废料箱,大大降低设备内部电解液蒸气浓度;
● 称重工位设有加重独立支架，电子称防风罩，称重精度高;
● 电箱设置在设备顶部，与设备内部隔开，避免电解液蒸气侵入电箱，损坏电气元件;顶部设有排废气功能;
● 设备配有大抽气灌，电解液和真空用隔离板分离，防止电解液污染真空泵，具有真空储气作用，保证真空稳定;
● 整机机架采用密封设计，电解液气味收集集中，车间环境比较好;
● 整机采用模块化设计，调试或更换方便快捷;
技术参数：(以下参数仅供参考)
项目300型400型650型
外形尺寸长13000mmX宽1500X高2400长18000mmX宽1600X高2400长25000mmX宽2000X高2600
整机重量≈8T≈10T≈10T
功率30KW35KW40KW
电源AC220或AC380/50HZAC220或AC380/50HZAC220或AC380/50HZ
气源0.5~0.7MPa0.5~0.7MPa0.5~0.7MPa
真空源≤-95Kpa 25L/S≤-95Kpa 30L/S≤-95Kpa 45L/S
适用产品范围长度50-250mm、宽度50-200mm(不含气袋)、
厚度3—15mm长度100-390mm、宽度80-200mm(不含气袋)、
厚度3—15mm长度200-600mm、宽度80-200mm(不含气袋)、
厚度3—15mm
设备产能≥12PPM≥12PPM≥8PPM
设备优率≥99.9%≥99.9%≥99.9%
封印厚度精度±0.01mm±0.01mm±0.01mm
切边精度±0.2mm±0.2mm±0.2mm
拆边精度±0.3mm±0.3mm±0.3mm
切边寿命单次≥50次单次≥50次单次≥50次
封装温度封装温度为室温~250℃可调节，控制精度±3℃封装温度为室温~250℃可调节，控制精度±3℃封装温度为室温~250℃可调节，控制精度±3℃
未封区精度0.5~1mm0.5~1mm0.5~1mm
电子秤精度±0.01g±0.01g±0.01g
