设备简介
1.1 设备功能和原理介绍

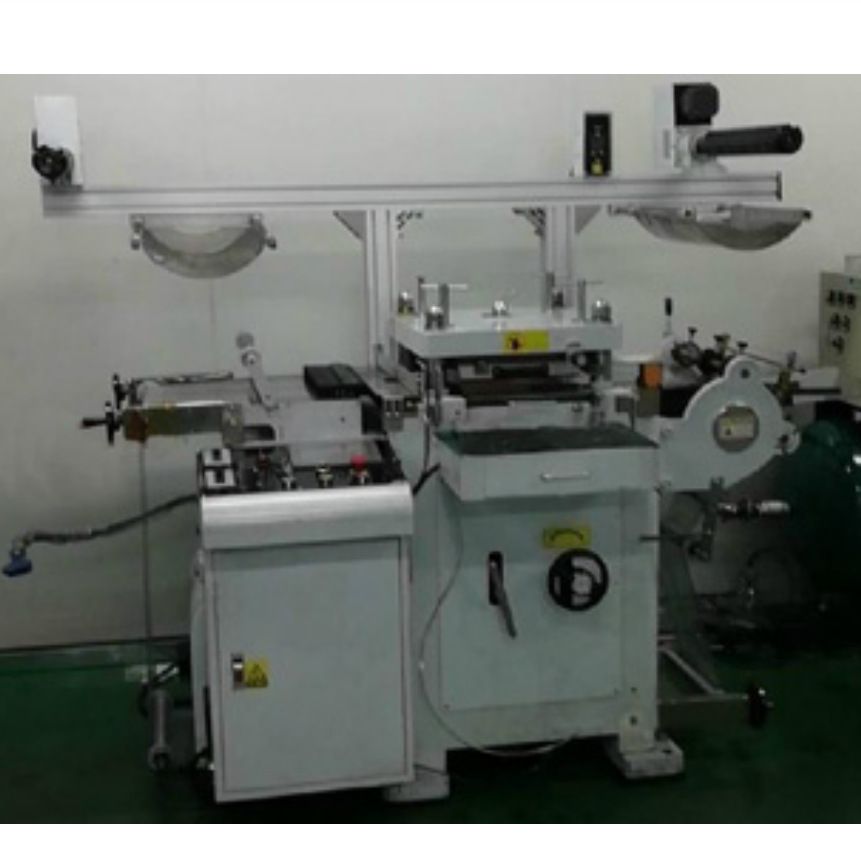

本模切机应用于锂电池正负极片模切成型。设备由自动放卷装置、极片限位装置、极片冲切装置、驱动牵引装置、自动收废料装置等机构组成。
主要部件构成(简述说明)
*放料装置:采用气涨轴结构，气涨轴带有定位标尺;采用光电开关感应极片自动放卷。
*极片限位组件:采用导向板限位导向轮对极片限位，保证极片输送中不偏移。
*驱动组件: 采用伺服电机自动控制牵引，可设置任意极片长度牵引。
*冲切组件:采用凸轮机构牵引刀模上下冲切成型，冲切刀模可上下、前后、角度等调节功能，刀模托板采用模块化机构，装卸和调节方便。
*极片废料收卷组件:带有半缺口不锈钢筒，收集收卷时废料所产生粉尘。
*输送带调节组件:经过多条过镀杆，对输送带进行限位过镀，输送带为循环式传送。
*防护装置:安装铝型材外框配有机玻璃板防护罩，模切部分安装有保护光纤。
设备技术参数
设备能生产的产品规格范围(极片尺寸)
极片冲切后尺寸范围
序号、名称、尺寸(mm)
1极片宽度 W50~280
2极片高度 H50~320
3极耳高度 Ht10~20
4极耳边离 D5~20
5极耳宽度 Wt30~60
注:设备实际可加工规格由客户所选配尺寸以及裁切模具规格决定。
设备主要技术参数
项次、设备参数、指标参数
1最大进料宽度 350mm
2最大加工面积 手动可冲切 350*350mm(自动冲切 340*280mm)
3设备运行速度 1000-9000 次/h
4刀模厚度尺寸要求 厚度 > 8mm
5进料控制 进料速度与步距可调
6送料步距精度 ±0.1mm
7安全装置
红外线光栅保护和安全防护罩
8进料步距精度<0.1mm
9操作介面智能人机介面
10料卷重量<50kg
11料卷外径<400mm
12冲切刀寿命1-5 万次(具体根据刀模质量与调机精度来定)
13毛刺度<0.02
14料卷筒直径3 英寸(内径)
15废料回收废料自动分离回收装置
16操作模式自动/手动模式
17控制系统智能微电脑控制
18总功率3.6KW
19电源电压单相 AC220V
20机器重量1500kg
设备主要元器件
序号、部件名称、生产制造厂家
1主电机台湾
2伺服电机系统日本安川
3减速机西门子
4触摸屏昆仑通态
5时间继电器,固态欧姆龙
6中间继电器西门子
7伺服电机安川
8调速马达韩国东马
9安全光幕信索
10离合器台湾威政
11气缸亚德客
12轴承IKO、NSK
13电磁阀亚德客
现场环境要求：
序号、参数、指标参数
1环境温度0~40°C
2相对湿度20~90%RH
3电源单相 220V，50Hz
4电压波动范围±10%
5接地保护要求<4Ω(万用表量)
6压缩空气0.4~0.8Mpa(4-8kgf/cm2)
7压力波动范围±10%
8真空源由甲方提供真空流量 20L/MIN，真空度-40~-55KPa
9现场无腐蚀气体、液体、爆炸性气体
