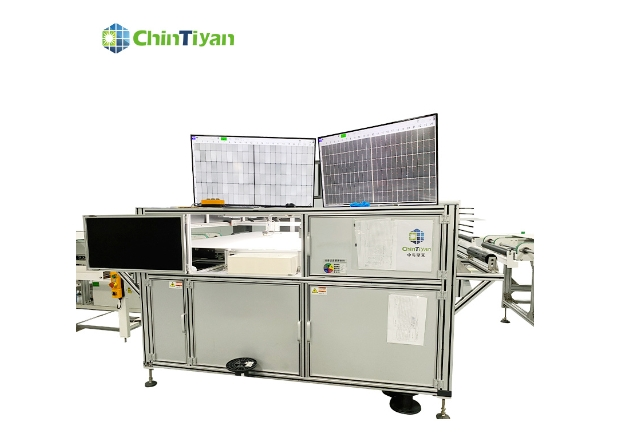

中步擎天新能源(湖北)有限公司推出的太阳能电池板缺陷在线检测装置(CT 131型号)是一款专为太阳能电池板制造成套设备设计的检测工具。它能够对层压前后的组件进行测试，具备20秒/片的典型测试节拍，适用于最大2500mm×1500mm的电池板检测。该装置采用2400万像素的CMOS相机，支持1~30秒的可调曝光时间，并配备43英寸可选配移动支架的监视器。它支持高电流和低电流检测，能够识别隐藏裂纹、芯片碎片、低效率电池等多种缺陷类型。
| 产品名称 | Product name | Online Solar Panel Defect Detection Device | 太阳能电池板缺陷在线检测装置 |
| 应用 | Application | solar panel manufacturing complete plant machine | 太阳能电池板制造成套设备 |
| 型号 | Device model | CT 131 | CT 131 |
| 生产指数 | production index | production index | production index |
| 测试节拍 | test beat | 20s/pcs（Typical values for wiring） | 20s/pcs（接线典型值） |
| 最大可测量面积 | Maximum measurable area | 2500mm×1500mm | 2500mm×1500mm |
| 适用工艺 | Applicable process | Pre-and post-lamination component testing | 层压前和层压后组件测试 |
| 饲养方法 | Feeding method | Assembly line tooling | 装配线工装 |
| 测量标准 | measurement standard | measurement standard | measurement standard |
| 相机分辨率 | camera resolution | 2400W | 2400W |
| 相机类型 | camera type | CMOS | 互补金属氧化物半导体 |
| 接触时间 | exposure time | 1~30S（adjustable） | 1~30S（可调） |
| 监视器 | monitor | 43 inch screen（Optional mobile stand） | 43寸屏幕（可选配移动支架） |
| 电源类型 | power type | programmable power supply | 可编程电源 |
| 电压范围 | voltage range | 0~60V continuously adjustable (parameters can be customized) | 0~60V连续可调（参数可定制） |
| 电流范围 | current range | 0~20A continuously adjustable (parameters can be customized) | 0~20A连续可调（参数可定制） |
| 缺陷类型 | defect type |
High current: hidden cracks, chip fragments, low-efficiency cells, sintered grid lines, material defects, broken grids. Low current: low-efficiency cells. |
“大电流：隐藏裂纹、芯片碎片、低效率电池、烧结栅线、材料 缺陷、破损栅格。 低电流：低效率电池。” |
| 软件处理 | software processing |
Zoom function, barcode display, local data query, integration with MES system， high current detection, low current detection, support for foot pedal triggering， ,scanner triggering, and overcurrent protection.
|
缩放功能、条码显示、本地数据查询、与MES系统集成、 高电流检测、低电流检测、支持脚踏板触发、扫描仪触发、过流保护。 |
| 电气指标 | Electrical indicators | Electrical indicators | Electrical indicators |
| 错误报警 | error alarm | Real-time fault alarm | 实时故障报警 |
| 人机界面 | HMI | touch screen | 触摸屏 |
| 工作环境 | working environment | Temperature: 25℃±10℃; relative humidity: ≤85% | 温度：25℃±10℃； 相对湿度：≤85% |
| 电源 | power supply | AC220V/50Hz/15A | 交流220V/50Hz/15A |
| 压缩的空气 | compressed air | Air pressure: 0.5—0.8MPa, gas consumption: 0.3 m³/min | 气压：0.5—0.8MPa，耗气量：0.3 m3/min |
| 设备尺寸 | Equipment size | 2890mm*2100mm*1420mm | 2890mm*2100mm*1420mm |
