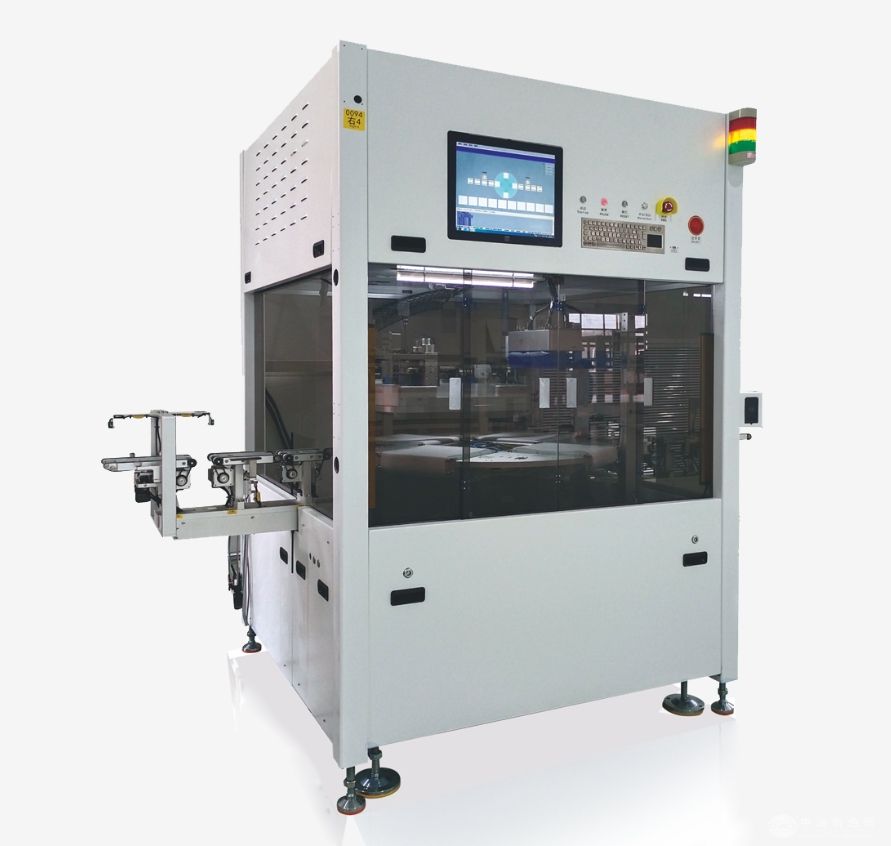

全自动卷纸印刷机

全自动卷纸印刷机

341
规格/型号:SC-PT04LA
品牌:捷佳伟创
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市捷佳伟创新能源装备股份有限公司
咨询电话::0755-81449696(请说明信息源自“中冶有色网”)
更新时间:2025-04-02
级别:待认证

全自动卷纸印刷机说明介绍

全自动卷纸印刷机

设备名称 Equipment Name


全自动卷纸印刷机 Automatic Screen Printing Equipment


设备型号 Equipment Model


SC-PT04LA


设备用途 Equipment Application


浆、银浆通过压力印刷至电池片表面,经过烘干烧结后成为太阳能电池正负极。

Al & Ag paste are printed on the surface of the wafer by screen printing technology,which becomes the positive & negative electrodes after drying and firing.


工艺流程 Process Flow


上料→背电极印刷→烘干→背电场印刷→烘干→正面印刷→烘干→正面二次印刷→烘干烧结→测试分选

Loading→Rear busbar printing→Drying→BSF printing→Front busbar printing→Drying→Front double printing→Drying &firing→Testing &Sorting


技术特点 Features


1、CT:182mm硅片,CT<1.0s;210mm硅片, CT<1.05s。

CT:182mm, CT<1.0s ;210mm, CT<1.05s.

2、采用高速旋转DD马达方式,配合四个卷纸工作台快速完成进出片动作,转台时间能做到200ms以下。

Using high-speed rotary DD motor, with four paper reeling tables, it can quickly complete the wafer in /out action, and can achieve the turntable within 250ms.

3、刮刀头采用直驱电机结构,实现实时压力模式,能实现真正的压力监控。

The squeegee head adopts the structure of direct-drive voice coil motor to realize real time pressure mode, which can realize real pressure monitoring.

4、对位采用高精度摄像头,配合具有自主知识产权的运动学标定算法,实现高精度对位。

High precision camera alignment, independent intellectual property rights kinematics calibration algorithm, to achieve high-precision alignment.

5、可选配自动加浆料,自动称湿重,在线出板AOI功能模块,监控印刷质量,控制损耗。

Automatic paste adding, automatic wet weight weighing, on-line printing quality monitoring (AOI) to realize loss control (optional).


设备参数 Parameters


型号 Model:SC-PT04LA

硅片尺寸(mm)Wafer Size:156/166/18X/210/230可选optional

Uptime:≥98%

破片率 Breakage Rate:≤0.03%

外形尺寸(mm)Footprint:2580(L)x 1460 (W )x 2220(H)

产能Throughput:≥3600pcs/h

功率消耗Power Consumption:≤10KW
