产品概述

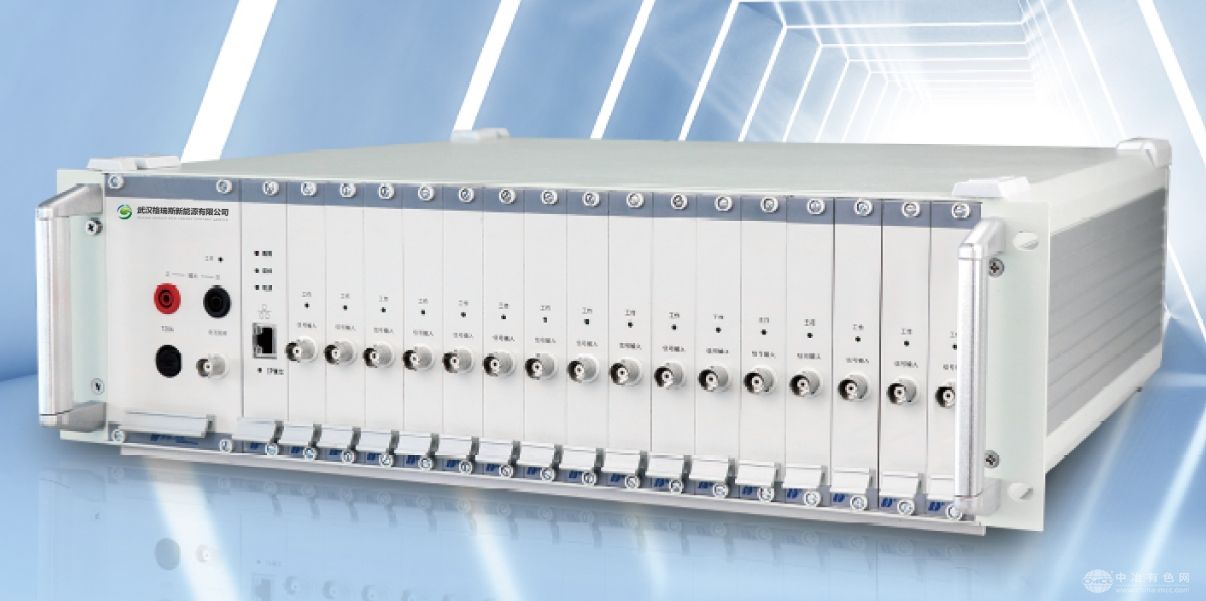

GRS7007 是一款应用于大电流放电状态下的交流阻抗测试的分析仪， 组成包含三大部分：电流交流信号发生器、信号采集系统和数据分析系统。 电流交流信号发生器：信号发生器负责提供交流电流激励信号。激励信号包括固定频率交流电流信号和扫描频率交流电流信号，用户可以通 过软件任意设置。
数据信号采集系统：电压采集通道采集电池堆电芯两端的电压信号。
数据分析处理系统：将采集到的交变电压与电流，实时计算，得出每片电芯的阻抗。
单台 GRS7007 常规版本拥有 1+15 个测试通道且相互独立(1 个电流采集通道， 15 个电压采集通道) ，每个通道都可以单独变为电流采集通道。
定制版本通道不限。
产品特点
隔离技术：电源隔离、采集通道隔离;确保施加交流电流不会分流去电子负载，以及采集通道的高输入阻抗，减小电芯阻抗测量的影响;
测试性能强：在电池堆较为稳定的大电流放电状态下精确测量每片电芯的阻抗;
数据导出简单：提高“导出”功能，极其简便地进行数据处理和将数据导入;
数据分析系统化：配置软件具备阻抗圆拟合功能，阻抗数据也支持 Zview 等效电路拟合软件，对阻抗数据进行分析和拟合;
高精度阻抗测试：采用最精确的单正弦技术，FFT 计算，确保阻抗测试精确稳定，阻抗精度 2‰;测量的极限值低：精确测量的阻抗模值最低可至 10 μΩ。
应用范围
广泛应用于测量燃料电池堆电芯、锂电池、电解槽中小室的阻抗测试。
| 技术指标 | |
| 通道数 | 常规版本 1+15 通道(定制版本通道不限) |
| 同步方式 | 多台仪器采用同步时钟盒同步 |
| 交流电流功放输出峰值(pp) | 20 A |
| 输出最大交流电流有效值(rms) | 14 A |
| 最大输出功率 | 600 W |
| 共模电压 | 800 V |
| 信噪比 | >70 dB |
| 电流量程档 | 20 A |
| 电压量程档 | 5 mV； 50 mV； 500 mV； 5 V (4 档) |
| 测量电压范围(开路电位) | ±5 V |
| 电压示值误差 | 不大于 0.1%(FS) |
| 采样速率 | 每个通道连续采样速率 100 kHz |
| 每个采集通道的输入阻抗 | >100 MΩ |
| EIS 测量精度 | 2‰ |
| 阻抗频率范围 | 1 mHz -10 kHz |
| 阻抗扫描方式 | 线性或对数 |
| 通讯接口 | 以太网 |
| 供电电源 | 220V，50Hz |
| 电芯阻抗测量最小值 | 10 μΩ |
| 电极连接方式 | 二电极(正负极夹子线) |
| 电源 | 交流供电 220V±10V，50Hz±2％ |
| 测试结果呈现 | 阻抗图谱和阻抗数据表 |
| GRS7007 阻抗分析仪可以根据客户需求对通道数、测试方法、指标参数和功能进行定制 | |
| 测试方法 | |
| 开路电位 | |
| 扫频电流交流阻抗 | |
| 定频电流交流阻抗(以序列测试的方式实现多个设定频率的测试) | |
