一 、硬件架构
1、自带PC软件,USB集线器，路由器
2、老化系统主控芯片选用的32位ARM 芯片, 反应速度快高,测量电压和电流精度更高
3、通过RS232或网络传递数据
4、电压可设置上限5-30V，充电电流0-10A，放电电流0-20A
5、本机不配置电脑，有客户自行购买
二 、老化仪性能
1、充电功能
具有恒流恒压充电功能
2、放电功能
具有恒流放电功能
3、充放电接口
完全满足电池包充放电同口和充放电分口的要求,也就是2根 线(P+ P-)和3根线(P+ P- C-)。同时可以老化正极板充电保护 负极板放电保护的电动工具电池，(CH+ P+ P-)。
4、检查电压保护
通过对电池充放电循环，可以检测电池的充电保护和放电保护是否正常。
5、记录充电容量和放电容量
对电池进行充放电循环，记录电池的充电容量和放电容量。
6、安全保护：
防反接保护功能;
电压上、下限设置保护;
安全放电电流保护(最大电流20A);
7、串口联机模式
如果仪器单台或者10台以内，可以通过串口连接PC电脑， 这样就大大减少了仪器使用复杂程度。
8、网络联机模式
如果客户选择10台以上设备，可以采用网络连接模式，这样 PC 电脑端只需要提供一个网口，就可以控制254台以内的仪器。
9、控制系统
老化仪的软件系统采用经典成熟的C/S模式，通信方式有串口 和网络两种方式，串口可以实现短距离若干台仪器准确通信，网 络可以实现长距离多台仪器准确通信，在网络模式下，一台服务器可以控制至多254台仪器，实现了多台仪器的统一操作。
10、管理软件
基于Windows操作界面,采用MYSQ数据库存储测试数据 , 极大方便工作人员在线查询数据和导出数据,按电池条码码、时 间、设备号可以查看充放电老化曲线图，同时可以导出曲线图。
三、参数要求
输入电源
AC 380V ±10% / 50Hz
电压
测量范围
5~30V
精度
±（0.2% of reading + 0.2% of range）
电流
充电范围
0~10000mA
充电精度
±（0.2% of reading + 0.2% of range）
放电范围
0~20000mA
精度
±（0.2% of reading + 0.2% of range）
充电
恒压截止电流
最低10mA
容量
精度
±1‰
功率
放电功率
≦600W
时间
巡检时间
收实时<2S
定时范围
0~999小时/工步
数据记录间隔
≥5S
中位机版本
1.1系列
充电
充电模式
恒流恒压充电
截止条件
电压、电流、相对时间、过充保护
放电
放电模式
恒流放电
截止条件
电压、相对时间、过放保护
循环
循环测量范围
1~999次
单循环工步数
100
电压电流检测采样
四线制连接
噪声
<50dB
数据库
采用My SQL数据库管理测试数据
上位机通讯方式
基于TCP/IP协议、串口
数据输出方式
EXCEL、TXT、图表
通信接口
网口

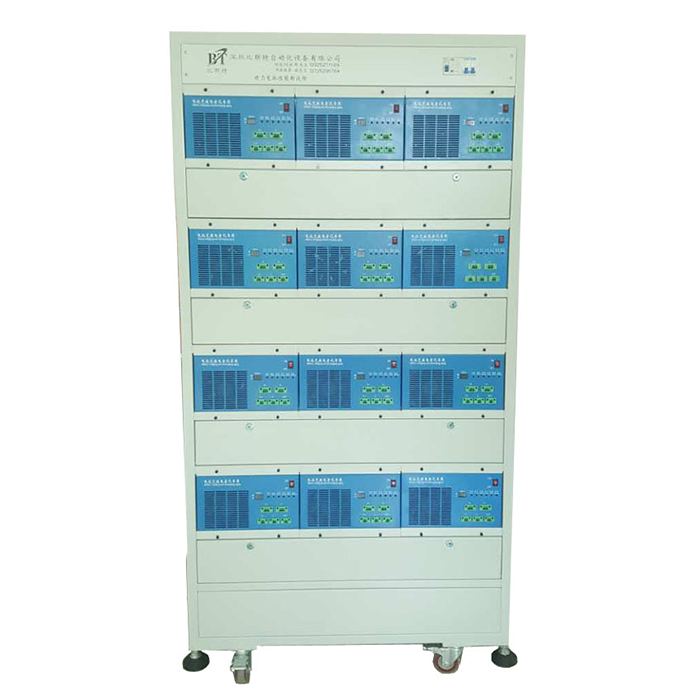

每机柜通道数
12
机箱尺寸
W*D*H：45*30*17（cm）
机柜尺寸
W*D*H：90*60*190（cm）
四 、设备优点
1、在网络模式下，自动联机，不需要手动联机。
2、采用MYSQL数据库保存数据，确保数据不会丢失，提供测量数据回查功能。
3、少量仪器，可以通过串口跟PC软件通信。
4、多台仪器可以采用网络跟PC软件通信，减少了电脑端接口，只需要一个网口，就可以控制所有仪器，保证了通信数据的实时和完整。
5、仪器的编号是通过LED灯显示出来，可以很直观的查询到对应编号的仪器位置，编号可以通过软件修改，体现了仪器的灵活性。
6、仪器提供P+和P-接口外，还提供了CH+和CH-，可以测特殊成品电池，充放电在一台仪器上完成。
7、电池只要在测试的量程，都可以对电池进行充电，避免了充电器只能充特定型号电池的问题。
五、售后服务
自出厂之日起，免费保修贰年
