产品详情
规格：10-100V 充电20A放电40A

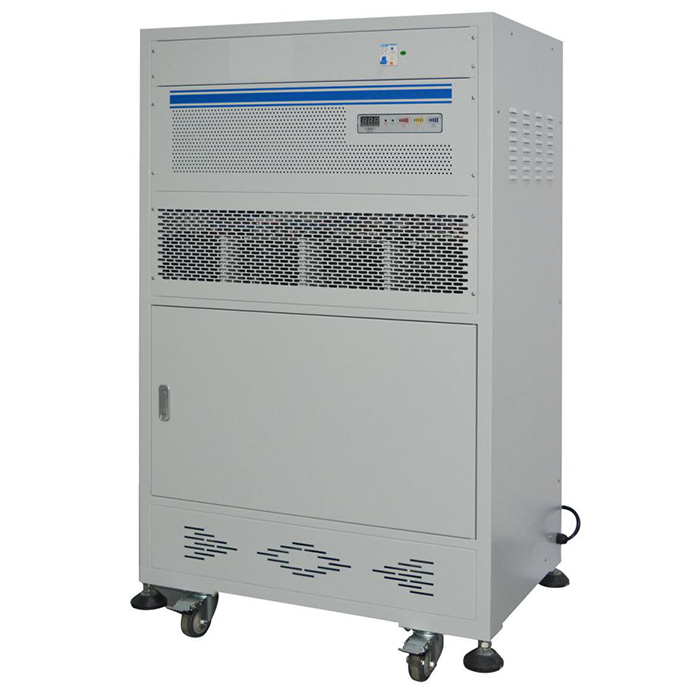

BT-100V20C40F充放电测试设备主要用于锂电池充放电循环测试，测试项目包括：电池充电电保护电压、放电保护电压、容量等。设备具有充电、放电、搁置、循环四个测试工步，通过编辑相应的工步可以让电池按照设置的流程进行测试。
一、测试仪基本性能
1、 充放电功能：
具有恒流恒压充电功能、恒流放 电功能，对电池充放电，记录电池容量。
2、充放电接口
完全满足电池包充放电同口和充放电分口的要求,即2根线(P+ P-)和3根线(P+ P- C-)。同时可以老化正极板充电保护、负极板放电保护的电动工具电池(CH+ P+ P-)。
3、检查电压保护
通过对电池充放电，可检测电池的充电保护和放电保护是否起作用。
4、安全保护
防反接保护功能;电压上、下限设置保护;安全放电电流保护;
5、联机模式
如果仪器单台或者5台以内，可以通过串口连接PC电脑;
5台以上采用网络连接模式下，PC电脑端只需要提供一个网口，就可以控制60台以内的仪器。
6、控制系统
软件系统采用经典成熟的C/S模式，通信方式有串口和网络两种方式，串口可以实现短距离若干台仪器准确通信，网络可以实现长距离多台仪器准确通信。
7、管理软件
基于Windows操作界面，采用SQL数据库存储测试数据，极大方便工作人员在线查询数据和导出数据，按电池条码码、时间、设备号可以查看充放电老化曲线图，同时可以导出曲线图。
二、具体参数标准
|
输入电源 |
AC 220V ±10% / 50Hz |
|
|
电压 |
测量范围 |
10~100V |
|
精度 |
±（0.2% of reading + 0.2% of range） |
|
|
电流 |
充电范围 |
200~20000mA |
|
充电精度 |
±（0.2% of reading + 0.2% of range） |
|
|
放电范围 |
200~40000mA |
|
|
精度 |
±（0.2% of reading + 0.2% of range） |
|
|
充电 |
恒压截止电流 |
最低200mA |
|
容量 |
精度 |
±1‰ |
|
功率 |
放电功率 |
≦4000W |
|
时间 |
巡检时间 |
收实时<2S |
|
定时范围 |
0~999小时/工步 |
|
|
数据记录间隔 |
≥5S |
|
|
中位机版本 |
1.1系列 |
|
|
充电 |
充电模式 |
恒流恒压充电 |
|
截止条件 |
电压、电流、相对时间、过充保护 |
|
|
放电 |
放电模式 |
恒流放电 |
|
截止条件 |
电压、相对时间、过放保护 |
|
|
循环 |
循环测量范围 |
1~999次 |
|
单循环工步数 |
100 |
|
|
电压电流检测采样 |
四线制采样 |
|
|
数据库 |
采用SQL数据库管理测试数据 |
|
|
上位机通讯方式 |
基于TCP/IP协议、串口 |
|
|
数据输出方式 |
EXCEL、TXT、图表 |
|
|
通信接口 |
网口 |
|
|
每机柜通道数 |
单通道 |
|
|
机柜尺寸 |
W*D*H：800*520*1370（mm） |
|
|
放电池空间尺寸 |
W*D*H：700*400*420（mm） |
|
