八通道电池测试仪是一款高精度电池检测设备，型号为JC5V6A。设备输入电源为AC 220V，功率425W，具有16bit的AD和DA分辨率，输入阻抗≥1MΩ。电压控制范围为25mV到5V，放电电压可至1.0V，电流输出范围为0.5mA到6A，单通道输出功率为30W。数据记录条件包括100ms采样时间和10mV采样电压，支持多种充放电模式和脉冲模式，最小脉冲宽度500ms。设备支持DCIR测试和循环测试，具有掉电数据保护和脱机测试功能，防护等级为IP20，噪声<85dB，采用MySQL数据库管理，支持TCP/IP通讯，适用于0℃~40℃的工作环境。

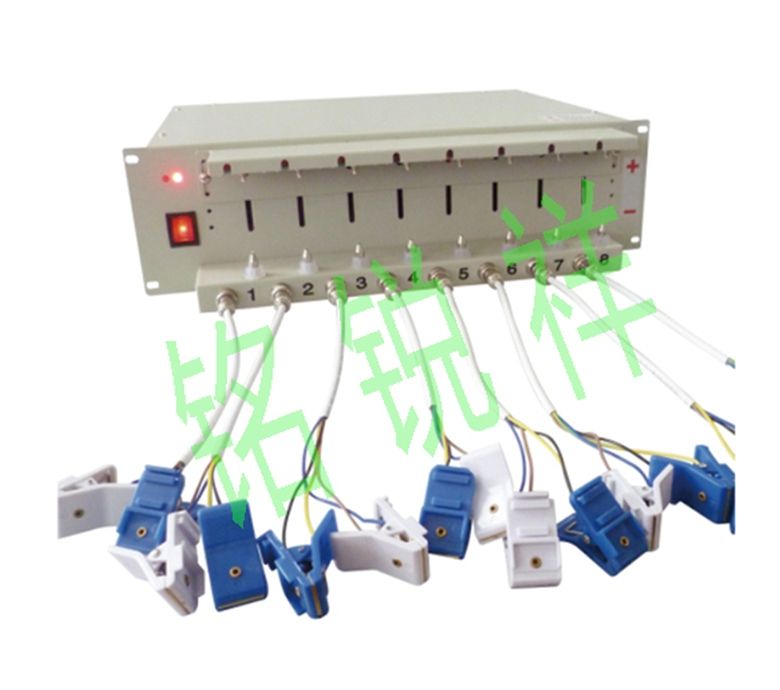

产品名称：八通道电池测试仪
|
JC5V6A 电池检测设备 |
||||||
|
指标项目 |
指标参数 |
|||||
|
输入电源 |
AC 220V ±10% / 50Hz |
|||||
|
输入有功功率 |
425 W |
|||||
|
分辨率 |
AD：16bit；DA：16bit |
|||||
|
输入阻抗 |
≥1MΩ |
|||||
|
电压 |
恒压电压范围控制 |
25mV~5V |
||||
|
放电电压 |
上下夹具两端可放电至 1.0V,2m 线长可至 1.5V |
|||||
|
精度 |
± 0.05% of FS |
|||||
|
稳定度 |
± 0.05% of FS |
|||||
|
电流 |
每通道输出范围 |
量程一：0.5mA-0.1A；量程二：0.1A-6A |
||||
|
精度 |
± 0.05% of FS |
|||||
|
恒压截止电流 |
量程一：0.2mA；量程二：12mA |
|||||
|
稳定度 |
± 0.05% of FS |
|||||
|
功率 |
单通道输出功率 |
30W |
||||
|
稳定度 |
± 0.1% of FS |
|||||
|
时间 |
电流响应时间 |
电流上升时间 1ms |
||||
|
工步时间范围 |
≤(365*24)小时/工步 时间格式支持 00：00：00(h、min、s) |
|||||
|
数据记录 |
数据记录条件 |
采样时间:100ms |
||||
|
采样电压：10mV |
||||||
|
采样电流：量程一：0.2mA；量程二：12mA |
||||||
|
记录频率 |
10Hz |
|||||
|
充电 |
充电模式 |
恒流充电、恒压充电、恒流恒压充电、恒功率充电 |
||||
|
截止条件 |
电压、电流、相对时间、容量、-△V |
|||||
|
放电 |
放电模式 |
恒流放电、恒功率放电、恒阻放电 |
||||
|
截止条件 |
电压、电流、相对时间、容量 |
|||||
|
脉冲模式 |
充电 |
恒流模式、恒功率模式 |
||||
|
放电 |
恒流模式、恒功率模式 |
|||||
|
最小脉冲宽度 |
500ms |
|||||
|
脉冲个数 |
单个脉冲工步支持 32 个不同的脉冲 |
|||||
|
充放电连续切换 |
一个脉冲工步可以实现从充电到放电的连续切换 |
|||||
|
截止条件 |
电压、相对时间 |
|||||
|
DCIR 测试 |
支持自定义取点进行 DCIR 的计算 |
|||||
|
循环 |
循环测试范围 |
1~65535 次 |
||||
|
单循环工步数 |
254 |
|||||
|
循环嵌套 |
具有嵌套循环功能，最多支持 3 层嵌套 |
|||||
|
保护 |
● 掉电数据保护 |
|
||||
|
● 具有脱机测试功能 |
|
|||||
|
● 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上 限、电流下限、容量上限、延时时间、具有防反接保护功能 |
|
|||||
|
IP 防护等级 |
防护等级 IP20 |
|
||||
|
通道特点 |
恒流源与恒压源采用双闭环结构 |
|
||||
|
通道控制模式 |
独立控制 |
|
||||
|
电压电流检测采样 |
四线制连接 |
|
||||
|
噪声 |
<85dB |
|
||||
|
数据库 |
采用 MySQL 数据库集中管理测试数据 |
|
||||
|
上位机通讯方式 |
基于 TCP/IP 协议 |
|
||||
|
服务器操作系统 |
Windows 7 |
|
||||
|
数据输出方式 |
EXCEL2003,2010、TXT |
|
||||
|
服务器磁盘配置 |
500GB |
|
||||
|
通信接口 |
网口 |
|
||||
|
漏电流 |
0.005mA |
|
||||
|
整机通道数 |
8 通道一台，80 通道一个机架。 |
|
||||
|
设备工作环境要求 |
|
|||||
|
指标项目 |
指标参数 |
|
||||
|
工作温度范围 |
0℃~40℃（在 25±10℃范围内，保证测量精度：精度漂移 0.005% of FS /℃ |
|
||||
|
存储温度范围 |
-10℃~50℃ |
|
||||
|
工作环境相对湿度范围 |
≤70% RH（没有水汽凝结） |
|
||||
|
存储环境相对湿度范围 |
≤80% RH（没有水汽凝结） |
|
||||
|
夹具规格与尺寸 |
|
|
||||
|
指标项目 |
指标参数 |
|
||||
|
夹具类型 |
按要求配置夹具 |
|
||||
|
夹具图片 |
|
|
|
|
||
|
鳄鱼夹具 |
聚合物夹具 |
|
|
|||
|
图片仅供参考，以实物为准 |
|
|||||
|
每单元机箱尺寸（W*D*H）(mm) |
单机尺寸：480*380*130mm 机架尺寸：555*650*1798 mm |
|
||||
