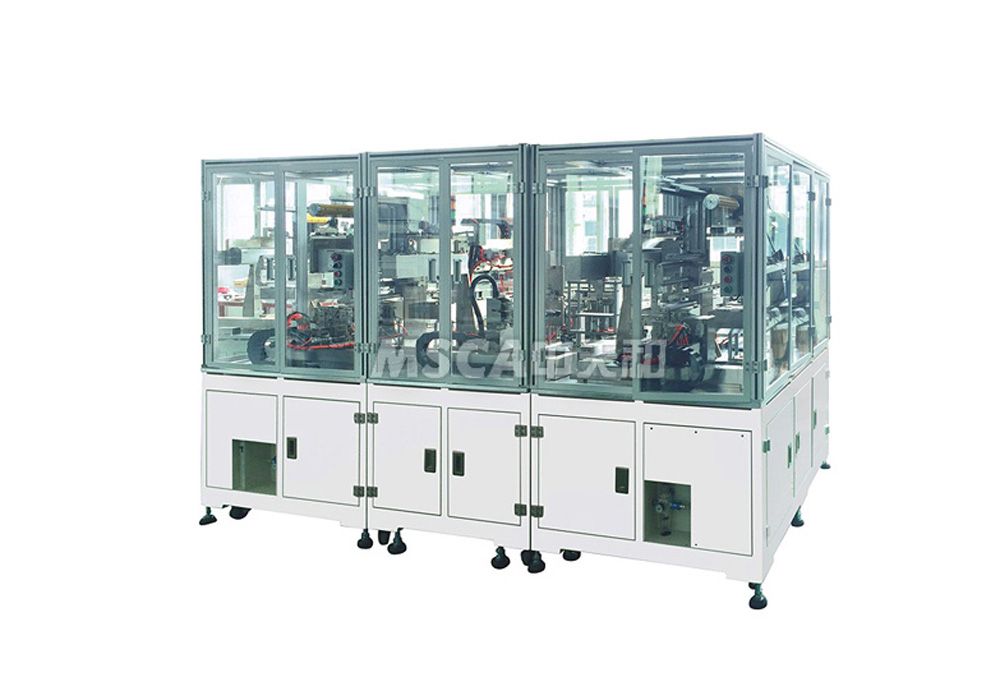

300型双工位全自动叠片机
采用叠片台移动结构，松下伺服电机驱动+精密滚珠丝杆定位移动，定位精确，稳定性高;
300型全自动叠片机设备特点：
1.采用叠片台移动结构，松下伺服电机驱动+精密滚珠丝杆定位移动，定位精确，稳定性高;
2.隔膜主动放卷：工作张力连续一致，主动放卷精确控制隔膜在叠片过程中的张力，隔膜延伸变形小，确保张力恒定，自带隔膜纠偏，保证隔膜放卷整齐度;
3.正、负极片搬运机构：伺服驱动，高精度进口模组(国内使用模组的叠片机)，定位精确，寿命更长;
4.极片供料装置：采用正负极单工位真空吸附供料，极片自动上顶，料盒无料自动检测报警;毛刷、振片、折片机构等有效防止重片产生机率;
5.有正、负极片定位装置，定位板按极片大小做相应的规格件，调整方便;定位部分安装超声波检测重片、精确率99.9%;
6.粉尘防护：料盒、预定位都有安装有效的粉尘防护机构;做到正、负极之间粉尘不会有干涉现象;
7.可靠性：在设备高精度及常运动的导辊模块都打有定位销固定;
8.设备留有生产线改造的接口，以便日后生产线改造衔接;极片上料与电芯出料在设备同一方向。
9.电芯四侧贴胶(专利号：201420844522.5)电芯更加禁锢，不易松动、变形;
10.控制参数设置：触摸屏操作界面，工作参数菜单简易设定，操作简便。
1、技术参数
|
项目 |
验收工艺技术参数 |
|
单片效率 |
≤1.6s/pcs 单个电芯制造辅助时间15s |
|
极片与隔膜间对位精度 |
中心偏差±0.2mm |
|
隔膜端面对位精度 |
±0.2mm（以边为基准） |
|
相邻极片对齐精度 |
±0.2mm（以中心为基准） |
|
极片整体对齐精度 |
±0.2mm（以中心为基准） |
|
叠片层数 |
在高度适应范围内可自由设定，8-15mm |
|
运转率 |
95%（只由设备造成的故障） |
|
合格率 |
99%（只由本机造成的不良） |
2、设备尺寸及功率要求
|
项 目 |
规 格 |
|
外形尺寸（约） |
长2300mm x宽1500mm x高1800mm（可拆卸组合） |
|
重量 |
约1500KG |
|
电源 |
电压 AC220V±10％ 单相 功率 2KVA |
|
压缩空气（干燥） |
压力：0.5-0.7MPa(5kgf-7kgf/cm2) 使用量：200L/min |
|
承重 |
450Kg/M2 |
|
温度湿度 |
5-35℃; 5-55% |
|
空气尘埃 |
不含盐分、腐蚀性气体， 没有导电性尘埃等 |
