设备概述 |

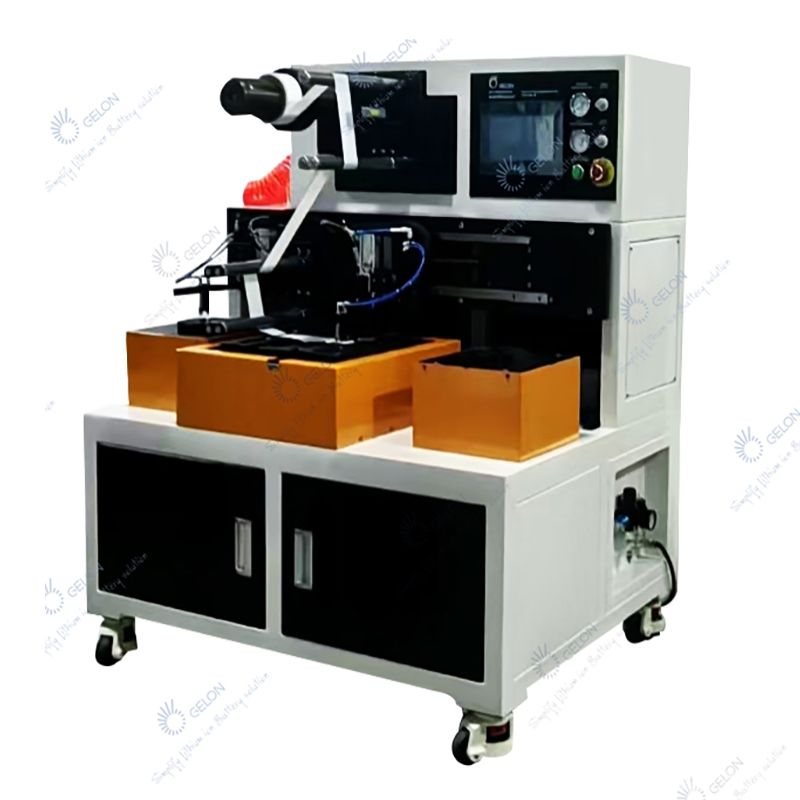

1.本机专设计为大型方形锂离子电池，采用z形堆叠法。该设备实现了手动加载，后续的电极位置校正和全自动叠加过程。通过调整夹具可以实现不同的尺寸，适合于堆叠锂离子电池的开发和样品生产 2.设备采用单悬臂结构设计，辊分离材料自动伺服张力控制，自动纠偏控制 |
|
设备特点 |
1.Z字形自动叠片，隔膜自动伺服恒张力控制。图1是叠片台调整,图2是正负极片调整,图3是自动放卷隔膜,图4是吸盘调整 2.叠片数量自动计数，手动归零，设计数显计数器。隔膜自动光电纠偏控制 3.采用按钮开关控制气缸动作，PLC驱动 4.极片人工放置，夹具辅助定位，保证叠片整齐度
|
|
名称 |
参数 |
备注 |
|
叠片类型 |
Z字叠片 |
|
|
导辊幅宽 |
220mm |
|
|
基材幅宽 |
Max.200mm |
|
|
隔膜卷芯 |
3英寸 |
|
|
隔膜卷径 |
Max.200mm |
|
|
叠片速度 |
2-6S/片（典型值） |
根据需求自由设定 |
|
叠片厚度 |
Max.20m |
|
|
叠片尺寸 |
长56-200mm,宽45-160mm （含极耳尺寸） |
根据客户提供尺寸 定制夹具 |
|
叠片精度 |
≤±0.5mm |
极片间相对位置尺寸 |
|
气源 |
0.5~0.8MPa氩、氮气 （手套箱内），或 0.5~0.8MPa压缩空气 |
设备放在手套箱内使用 则必须用氩气、氮气源。 设备放置手套箱外可使用压缩空气 |
|
电源 |
AC220V/50Hz, AC110V/60Hz |
根据客户需求定制 |
|
功率 |
1500W |
|
|
设备尺寸 |
约L1040*W840*H1210mm |
|
|
设备包装后木箱尺寸 |
约L1190*W990*H1400mm |
|
|
设备净重 |
约410kg |
|
|
设备毛重 |
约445kg |
|
|
质保期 |
1年保修，终身维护 |
|
