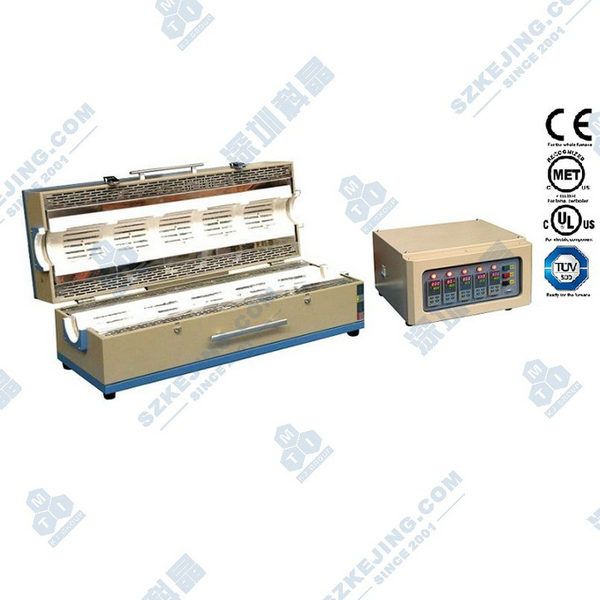

OTF-1200X-V 1200℃五温区管式炉
应用范围:OTF-1200X-V是一款通过CE认证的是五温区开启式管式炉,每个温区分别由五个独立温控系统单独控制,通过调节各个温区的温度,可以在加热区内形成四段温度梯度或是形成较长的恒温区域。每个控温系统都采用PID方式调节,可以设置30段升降温程序,采用K型omega热电偶进行温度的测量和控制,其控温精度可以达到+/- 1℃。
产品型号:OTF-1200X-V
上架时间 :2019-08-06
安装尺寸:炉子:1035mm(L)* 385mm(W)* 370mm(H)
控制箱:500mm(L)* 490mm(W)* 250mm(H)
重量:约85Kg
OTF-1200X-V是一款通过CE认证的是五温区开启式管式炉,每个温区分别由五个独立温控系统单独控制,通过调节各个温区的温度,可以在加热区内形成四段温度梯度或是形成较长的恒温区域。每个控温系统都采用PID方式调节,可以设置30段升降温程序,采用K型omega热电偶进行温度的测量和控制,其控温精度可以达到+/- 1℃。
性能指标和基本配置
名称 1200℃五温区独立控制管式炉-OTF-1200X-V
主要参数 ● 最高工作:1200℃(< 1 小时)
● 温度连续工作温度:1100℃
● 建议升温速率:≤10℃/min
● 工作电压:AC 208-240V 单相, 50/60Hz
● 最大功率:6KW(需要40A的空气开关)
● 加热区:五个加热区域,总长940mm
注:由于测量手段及外部环境的影响,测量结果可能会有偏差,此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据,请与我公司销售人员联系
炉体结构 ● 采用双层壳体结构并带有风冷系统,使得壳体表面温度小于60℃
● 采用高纯
氧化铝作为炉膛材料,内炉膛表面涂有美国进口的高温氧化铝涂层,可以提高设备的加热效率,同时也可以延长炉膛的使用寿命。
石英管和管堵所放位置
● 炉管为高纯石英管 尺寸:
50mm O.D * 44 mm ID. * 1400mm
60mm O.D * 54 mm ID. * 1400mm
80mm O.D * 74 mm ID. * 1400mm
100mm O.D * 94 mm ID. * 1400mm
● 为了保持管内的洁净度可以选择石英管堵
法兰接头
● 为了得到较好的真空状态,出气端法兰上可选用KF25的转接头与波纹管连接。
● 多种接头可选,具体请咨询我公司的销售
温控系统
● 五个温控系统单独控制,都是采用PID方式调节,可以设计30段升降温程序
● 设有断偶和过热保护,五个温区都采用K型omega热电偶
● 可以选择控温软件,将温控程序和温度曲线导入到电脑中
