设备介绍

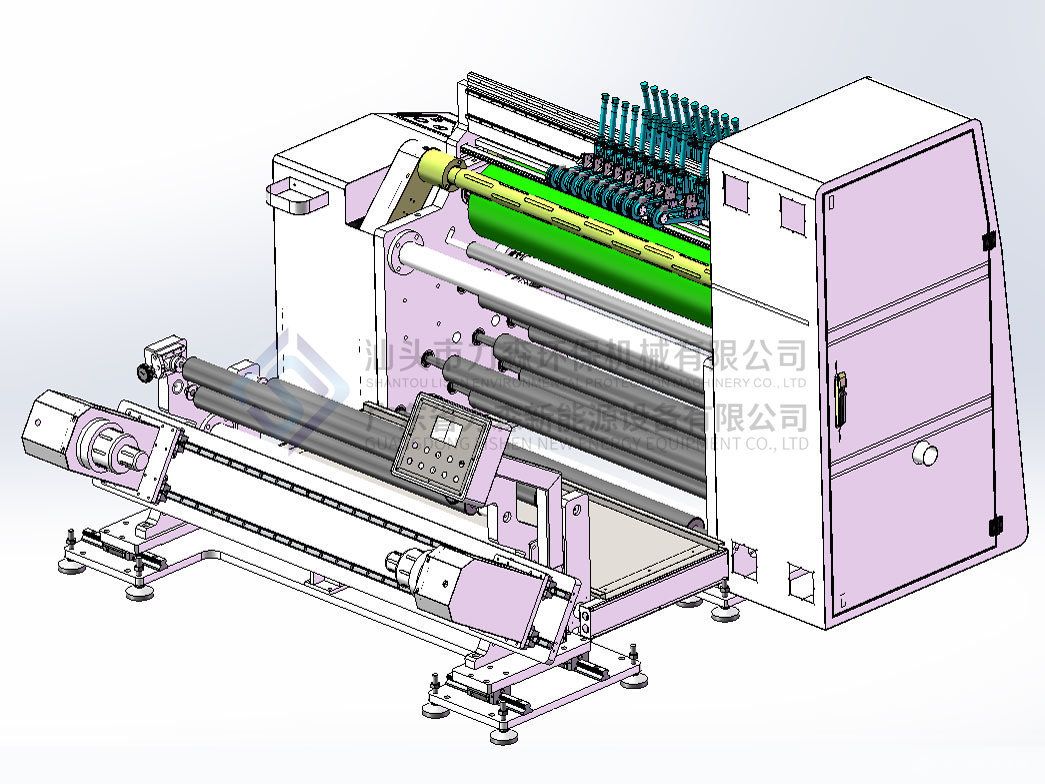

隔膜分切机是在锂电池材料隔膜生产过程中关键设备之一，其工作方式是用直立刀具(滚刀或剃刀)把一定宽度的隔膜卷材分切成数条较窄宽度要求的隔膜所用的专用设备。该机采用西门子PLC控制系统、触控屏幕显示、伺服电机及张力检测系统来控制整机的张力，表面中心摩擦卷取方式。同时带有自动纠偏、自动计米、自动加减速等功能。具有机械结构紧凑，外型美观、设计合理、功能齐全、操作方便，简单易学等优点。人机界面直观操作，可实时监控机器运行状态和检测机器故障，是十分理想的隔膜分切设备。
特点描述
采用彩色触摸屏与西门子Smart 200系列 PLC，运行稳定、操作人性化;
具有自动恒张力放卷，锥度张力控制收卷、定长(直径)停机、停机张力保持功能;
收卷计米可存储多次，可显示历史记录;
采用伺服电机做为牵引及收卷驱动，使整机线速度与张力实现动态同步自动控制，具有响应速度快，稳定控制等特点;
卷取辊胶层由进口聚氨酯材料，性能稳定，耐磨耐用。
整机机械设计加工装配基准统一，壁板成对加工，经过退火处理后在加工中心六次镗铣，加工过程除加工内应力。
|
设备基材走向 |
常规右边放卷左边收卷（可依客户场地及操作习惯定制） |
|
适用基材 |
PP基膜,PE基膜,复合基膜等，厚度:5-30um |
|
基材宽度 |
400mm-1350mm（可依实际定制） |
|
机械速度 |
200m/min |
|
工作速度 |
50-200 m/min（视工艺与材料而定） |
|
导辊宽度 |
1400mm（可依实际定制） |
|
材料卷径 |
放卷Max600mm，收卷Max300mm |
|
放卷方式 |
3/6寸一体式无轴气顶装料，自动上下 |
|
收卷方式 |
表面兼中心式主动摩擦卷取与独立臂被动卷取两用 （可定制二选一或两用） |
|
放卷芯轴尺寸 |
3″、6″隔膜专用纸蕊 |
|
收卷芯轴尺寸 |
3英寸通条式气胀轴 2条（可装6寸尼龙套） |
|
分切方式 |
滚刀或直刀（可定制二选一或两用） |
|
收卷截面整齐度 |
收卷端面偏差±0.5mm |
|
张力控制精度 |
放卷：5-30kgf/全幅宽、收卷：5-30kgf/全幅宽 |
|
工作电压 |
总功率约12KW，三相380V,50HZ |
|
工作气压 |
6kg/cm³ (Max. 7kg/cm³) |
|
外围尺寸 |
2500mm*2500mm*1700mm |
|
设备颜色 |
可按客户要求(常规灰白色) |
|
整机质量 |
约3吨 |
