权利要求

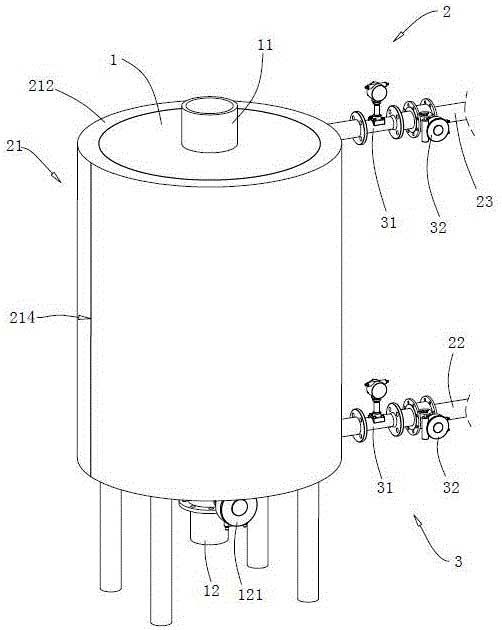

1.一种金属冶炼炉用具有报警保护功能的冷却系统，其特征在于：包括安装在炉体(1)上的冷却机构(2)和安装在冷却机构(2)上的报警保护机构(3)，所述冷却机构(2)包括包裹在炉体(1)外侧的冷却壳体(21)，所述冷却壳体(21)上贯通安装有进水管(22)和出水管(23)，所述进水管(22)和所述出水管(23)上分别安装有一组报警保护机构(3)，每一组所述报警保护机构(3)均包括涡轮流量计(31)和电磁阀(32)，所述涡轮流量计(31)上电连接有积算仪，积算仪上电连接有控制主机，控制主机与所述电磁阀(32)电连接。

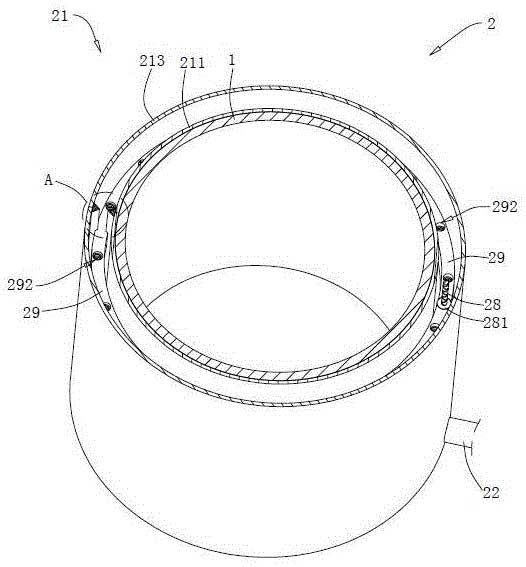

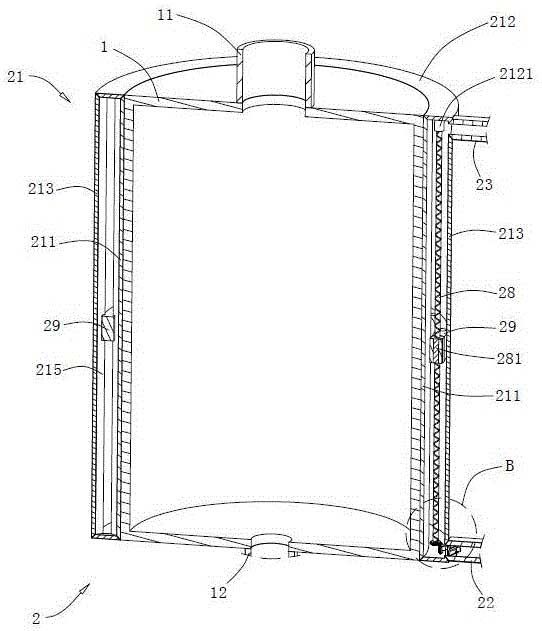

2.根据权利要求1所述的一种金属冶炼炉用具有报警保护功能的冷却系统，其特征在于：所述冷却壳体(21)包括包裹在炉体(1)外壁的第一冷却板(211)，所述第一冷却板(211)沿所述炉体(1)的长度方向设置，所述第一冷却板(211)远离所述炉体(1)的一侧包裹有第二冷却板(213)，且所述第一冷却板(211)的两端均固定连接有环板(212)，所述环板(212)远离所述第一冷却板(211)的一侧与所述第二冷却板(213)固定连接，所述第一冷却板(211)与第二冷却板(213)间隔设置，所述进水管(22)和所述出水管(23)贯通安装在所述第二冷却板(213)上。

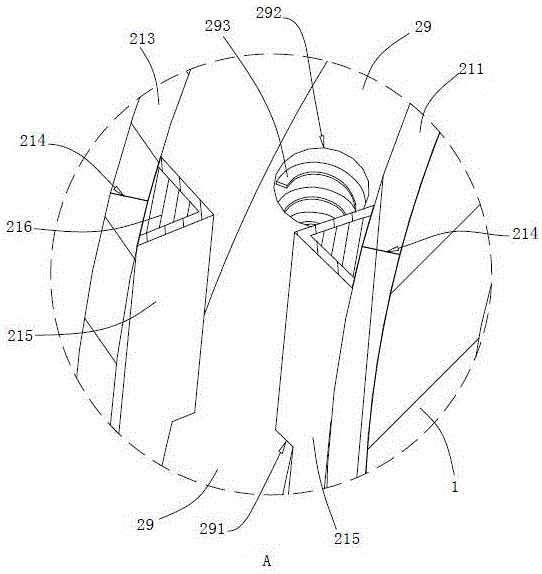

3.根据权利要求2所述的一种金属冶炼炉用具有报警保护功能的冷却系统，其特征在于：所述第一冷却板(211)和所述第二冷却板(213)上均带有平行于所述炉体(1)长度方向的焊缝(214)，所述第一冷却板(211)和第二冷却板(213)上均固定有封板(215)，所述封板(215)位于所述第一冷却板(211)和所述第二冷却板(213)相互靠近的一侧，所述封板(215)与所述焊缝(214)的位置相对，且所述封板(215)沿所述焊缝(214)的长度方向固定设置。
4.根据权利要求3所述的一种金属冶炼炉用具有报警保护功能的冷却系统，其特征在于：所述封板(215)的两个平行侧边与所述第一冷却板(211)或所述第二冷却板(213)固定连接，所述封板(215)的中间朝远离所述焊缝(214)的方向隆起，且所述封板(215)的两端与所述环板(212)固定连接。
5.根据权利要求3所述的一种金属冶炼炉用具有报警保护功能的冷却系统，其特征在于：所述封板(
