浸没式储能电池热管理系统及消防控制方法与流程

1.本发明涉及一种浸没式储能电池热管理系统及消防控制方法，属于储能电池技术领域。

背景技术：

2.目前，储能系统的核心是电池系统，通常电池系统内包含成百个电芯，当单个电芯发生热失控时，剧烈的反应会引燃周围的电芯，从而引发火灾。目前，储能电池行业内配备的消防方案通常为气体灭火系统和细水雾灭火系统，而气体灭火系统又可分为七氟丙烷和全氟己酮等灭火系统。进一步的，行业内逐渐形成了针对电池模组级的消防系统，电芯本身的冷却方式仍为传统的冷板式液冷或风冷，在电芯热失控时，通过额外添加的消防支路和储液箱向电池模组内注入冷却液实现淹没式消防。

3.首先，对于气体灭火系统，七氟丙烷灭火系统只能作为整舱级全淹没式灭火系统，无法直接作用于电芯，灭火效能低，且不具备降温效果，易复燃；全氟己酮灭火系统可以做到电池模组级消防，但由于喷放需要较好的雾化，因此需要配套喷头，其结构较为复杂。其次，对于细水雾灭火系统，虽然降温性能较好，但系统整体压力高，具有一定的危险性，同时，其仍属于整舱级全淹没式灭火系统，在扑灭局部火势的同时会造成其余电芯淋水失效，整体损失较大。

4.最后，通过向模组内注液实现的淹没式消防系统存在以下缺点：

5.热失控时注入的水基冷却液导电，容易使其余电芯短路，从而导致火势加剧；

6.通过电磁阀控制冷却液注入，存在响应的及时性的问题，并且一旦电磁阀失效会使冷却液淋到其余电芯上，从而导致短路，可靠性不高；

7.在原有电池系统基础上额外添加消防管路和储液箱会使得整体结构复杂，占地变大。

技术实现要素：

8.本发明所要解决的技术问题是克服现有技术的缺陷，提供一种浸没式储能电池热管理系统，它能够克服现有储能电池消防系统中存在的灭火成本高、响应及时性差、可靠性不高和结构复杂的问题和缺陷。

9.为了解决上述技术问题，本发明的技术方案是：一种浸没式储能电池热管理系统，包括：

10.电池柜，所述电池柜包括至少一个电池箱，电池箱内容置多个浸没在冷却液中的电芯；

11.浸没式循环系统，所述浸没式循环系统分别与所述电池箱相连；

12.电池管理系统，所述电池管理系统用于判定电芯是否发生不可逆的热失控现象及当某个电芯发生不可逆的热失控现象时控制浸没式循环系统向该电芯所在的电池箱内间歇性地泵入冷却液，其中，每两次泵入冷却液之间的时间间隔内，保证发生热失控现象的电

芯上方始终被冷却液所覆盖。

13.进一步，所述浸没式循环系统包括：

14.连接在电池箱的冷却液入口处的电磁阀；

15.冷却液管路，所述冷却液管路中设有回液管路、供液管路、泵和罐，所述供液管路与各电磁阀相连，所述电池箱的各冷却液出口与所述回液管路相连；其中，

16.所述电池管理系统通过控制相应电磁阀以控制向相应电池箱内泵入冷却液；

17.所述电池管理系统通过泵以控制泵入相应电池箱内的冷却液的量。

18.进一步，所述冷却液管路中还设有用于与冷却液进行换热的外部换热设备。

19.进一步，为了监控浸没式循环系统的运行状态，所述供液管路上设有供液压力传感器；

20.和/或所述回液管路上设有回液压力传感器。

21.进一步，为了防止电芯热失控时产生的污染物回灌进正常状态的电池箱内，否则污染物会使电芯10的冷却环境恶劣，影响换热效果，所述电池箱的冷却液出口与所述回液管路之间连接有单向阀。

22.进一步，所述电池箱的上端设有防爆阀；

23.所述电池柜上方设有报警传感器，所述报警传感器与所述电池管理系统相连；所述报警传感器适于触发报警以发出报警信号并将报警信号传递给所述电池管理系统；

24.所述报警传感器为烟雾报警器和/或可燃气体探测器；其中，

25.所述烟雾报警器适于在当电池箱内部气体压力积累到一定值时被喷出电池箱内的气体触发以发出报警信号；

26.所述可燃气体探测器适于当电池柜内可燃气体的浓度达到一定值时触发报警以发出报警信号。

27.进一步，所述电池管理系统还用于实时监测电芯的表面温度并计算得到电芯的表面温度随时间的变化率、根据实时监测电芯的表面温度、电芯的表面温度随时间的变化率以及报警信号判定电池箱工作状态。

28.进一步，所述电池管理系统根据电芯判定情况发出告警信息。

29.进一步，通过泵向该电芯所在的电池箱内间歇性地泵入冷却液，每两次泵入冷却液之间的时间间隔由公式(1)得到；

30.其中，

31.为泵的额定流量，l为电芯上方空间长度，w为电芯上方空间宽度，h为电芯上方空间高度，c为安全系数，取1.1～1.3。

32.本发明还提供了一种消防控制方法，电池柜包括至少一个电池箱，电池箱内容置多个浸没在冷却液中的电芯，方法的步骤中包括：

33.当某个电芯发生不可逆的热失控现象时，向该电芯所在的电池箱内间歇性地泵入冷却液；其中，每两次泵入冷却液之间的时间间隔内，保证发生热失控现象的电芯上方始终被冷却液所覆盖。

34.进一步，电芯发生不可逆的热失控现象的判定条件为：

35.电池柜烟雾报警或可燃气体报警，电芯的表面温度大于60℃，并且电芯表面的温度随时间的变化率大于1℃/s。

36.进一步，电池柜包括多个电池箱；

37.当某个电芯发生不可逆的热失控现象时，定位发生热失控现象的电芯的位置，确定该电芯所在的电池箱，停止向其他电池箱泵入冷却液。

38.进一步，方法基于上述浸没式储能电池热管理系统实现；

39.所述电池箱的上端设有防爆阀；

40.所述电池柜上方设有报警传感器，所述报警传感器与所述电池管理系统相连；所述报警传感器适于触发报警以发出报警信号并将报警信号传递给所述电池管理系统；

41.所述报警传感器为烟雾报警器和/或可燃气体探测器；其中，

42.所述烟雾报警器适于在当电池箱内部气体压力积累到一定值时被喷出电池箱内的气体触发以发出报警信号；

43.所述可燃气体探测器适于当电池柜内可燃气体的浓度达到一定值时触发报警以发出报警信号。

44.所述电池管理系统还用于实时监测电芯的表面温度并计算得到电芯的表面温度随时间的变化率、根据实时监测电芯的表面温度、电芯的表面温度随时间的变化率以及报警信号判定电池箱工作状态；

45.当电池管理系统未接收到报警信号并且电芯的表面温度及电芯的表面温度随时间的变化率无异常时，浸没式储能电池热管理系统保持正常运行：此时电磁阀全部打开，泵按照额定工况运行；

46.当电池管理系统接收到报警信号并且电芯的表面温度及电芯的表面温度随时间的变化率无异常时，此时由电池管理系统发出告警信号，提醒相关人员前往现场查看情况，电磁阀仍保持全部打开的状态，泵仍按照额定工况运行；

47.当电池管理系统未接收到报警信号，但监测到电芯的表面温度异常或电芯表面的温度随时间的变化率异常时，判定电芯处于热失控初期，由电池管理系统12发出告警信号，同时电磁阀仍保持全部打开的状态，并调节泵的频率，提高流量，加快电池箱内部电芯换热降温；当电池管理系统监测到电芯表面温度及表面温度随时间的变化率均恢复正常时，取消告警信号，并调节泵的频率至额定工况。

48.采用了上述技术方案，本发明具有以下的有益效果：

49.1)相比于电芯热失控后采用淹没式冷却作为消防的手段，本发明所述的浸没式储能电池热管理系统以绝缘性和换热性能强的氟化液作为冷却液，可同时兼顾冷却和消防的用途，在电芯发生热失控时，利用氟化液沸腾时的蒸发潜热迅速带走大量热量，是一种主动实时的消防系统，因此灭火的响应及时性好，并且无需添加额外的管路作为消防管路，结构简单；

50.2)在发生热失控时，本发明的消防控制方法只需通过点动浸没式储能电池热管理系统中的泵，利用系统自身存储的冷却液即可保证热失控电芯上方始终有冷却液覆盖，无需额外的储液罐，并且在发生热失控后的联动动作不会使其余电芯有短路风险，因此可有效降低灭火成本，系统的可靠性也得到提高；

51.3)通过电池管理系统接收到的烟雾报警信号或可燃气体报警信号+电芯表面温度

和温度变化速率联合判断电芯是否热失控并进行进一步动作，同时，通过实时监测进出电池箱液体的压力，提供多种判断系统异常的依据，提高了系统整体的可靠性，避免因误动造成不必要的损失。

附图说明

52.图1为本发明的浸没式储能电池热管理系统的结构示意图；

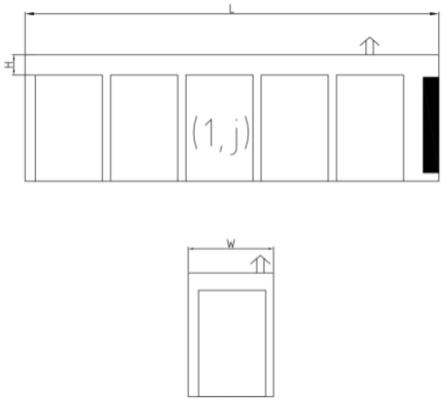

53.图2为电池箱内部结构尺寸示意图。

具体实施方式

54.为了使本发明的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本发明作进一步详细的说明。

55.如图1～2所示，一种浸没式储能电池热管理系统，包括：

56.电池柜11，电池柜11包括多个电池箱9，电池箱9内容置多个浸没在冷却液6中的电芯10；

57.浸没式循环系统，浸没式循环系统分别与电池箱9相连；

58.电池管理系统12，电池管理系统12用于判定电芯10是否发生不可逆的热失控现象及当某个电芯10发生不可逆的热失控现象时控制浸没式循环系统向该电芯10所在的电池箱9内间歇性地泵入冷却液6，其中，每两次泵入冷却液6之间的时间间隔内，保证发生热失控现象的电芯10上方始终被冷却液6所覆盖。

59.在本实施例中，电池箱9设有多个，当然电池箱9也可设有一个。

60.在本实施例中，如图1所示，浸没式循环系统可以为如下结构：包括：

61.连接在相应电池箱9的冷却液入口处的电磁阀v1～vn；

62.冷却液管路，冷却液管路中设有回液管路8、供液管路7、泵1和罐5，供液管路 7与各电磁阀相连，电池箱9的各冷却液出口与回液管路8相连；其中，

63.电池管理系统12通过控制相应电磁阀以控制向相应电池箱9内泵入冷却液6；

64.电池管理系统12通过泵1以控制泵入相应电池箱9内的冷却液的量。

65.在本实施例中，泵1具体可以为磁力泵，罐6可以为稳压罐。

66.具体地，冷却液6由供液管路7进入电池柜11，完全浸没电芯10，并带走电芯10 在运行过程中产生的热量，并由回液管路8进入泵1，泵1将冷却液6输送至外部换热设备2中进行散热，并重新通过供液管路7回到电池柜11，以此形成浸没式循环系统。

67.浸没式循环系统采用的冷却液6可以为氟化液。

68.如图1所示，冷却液管路中还设有用于与冷却液进行换热的外部换热设备2。

69.如图1所示，供液管路7上设有供液压力传感器3，回液管路8上设有回液压力传感器4，以此监控浸没式循环系统的运行状态。

70.在本实施例中，如图1所示，电池箱9在顶部均设置了防爆阀k1～kn，在电池箱 9的冷却液入口均设置了电磁阀v1～vn，在电池箱9的冷却液出口均设置了单向阀 z1～zn。以1#电池箱9为例：在顶部设置了防爆阀k1，在冷却液入口上设置了电磁阀 v1，在冷却液出口上设置了单向阀z1，依次类推。防爆阀同时防止电池箱9外壳因内部压力过大而破裂。单向阀的作用是防止电芯热失控时产生的污染物回灌进正常状态的电池箱内，否则污染物会使

电芯10的冷却环境恶劣，影响换热效果。

71.在本实施例中，电池箱9为密闭结构。

72.电池柜11上方设有报警传感器，报警传感器与电池管理系统12相连；报警传感器适于触发报警以发出报警信号并将报警信号传递给所述电池管理系统12；

73.在本实施例中，报警传感器可以包括烟雾报警器t1和可燃气体探测器t2；其中，

74.烟雾报警器适于在当电池箱9内部气体压力积累到一定值时被喷出电池箱9内的气体触发以发出报警信号；

75.可燃气体探测器适于当电池柜11内可燃气体的浓度达到一定值时触发报警以发出报警信号。

76.电池管理系统12还用于实时监测电芯10的表面温度并计算得到电芯10的表面温度随时间的变化率、根据实时监测电芯10的表面温度、电芯10的表面温度随时间的变化率以及烟雾触发信号和可燃气体触发信号判定电池箱工作状态。

77.电池管理系统12还可以根据电芯判定情况发出告警信息。

78.电池管理系统12集成了电芯温度采集单元，电池管理系统12以电芯10所在电池箱 9的位置坐标进行数值记录，如温度t(1,j，t)＝20℃，即表示1#电池箱的第j个电芯在t 时刻的表面温度为20℃。

79.本发明的消防控制方法涉及以下流程：

80.s1：由电池管理系统12实时监测电芯10的表面温度，并计算得到电芯10的表面温度随时间的变化率，由烟雾传感器t1实时监测电池柜11内是否有烟雾，烟雾到达一定浓度发出烟雾报警信号；由可燃气体探测器t2实时监测电池柜11内可燃气体浓度，可燃气体到达一定浓度发出可燃气体报警信号，并将其传递给电池管理系统12；

81.s2:若电池管理系统12未接收到烟雾报警信号和可燃气体报警信号并且电芯温度及温度变化速率无异常，即电芯表面温度在15℃至35℃之间，并且电芯表面温度随时间的变化率小于1℃/s时，系统保持正常运行。此时系统内电磁阀v1～vn全部打开，泵1 按照额定工况运行；

82.s3:若电池管理系统12接收到烟雾报警信号，但电芯表面温度在15℃至35℃之间，并且电芯表面温度随时间的变化率小于1℃/s时，可认为是由于电池柜为非密封结构，由外界产生的烟气导致烟雾传感器t1发生了误动。此时由电池管理系统12向后台发出告警信号，提醒相关人员前往现场查看情况，系统内电磁阀v1～vn仍保持全部打开的状态，泵1仍按照额定工况运行；

83.s4:若电池管理系统12未接收到烟雾报警信号和可燃气体报警信号，但监测到电芯的表面温度大于60℃或电芯表面的温度随时间的变化率大于1℃/s，并且可进一步地发现供液压力传感器3和回液压力传感器4数值有明显的上升趋势时，判定电芯处于热失控初期，由电池管理系统12向后台发出告警信号，同时调节泵1的频率，提高系统流量，加快电池箱内部电芯换热降温，防止电芯发生进一步的热失控现象，此时系统内电磁阀v1～vn仍保持全部打开的状态。当电池管理系统12监测到电芯表面温度及表面温度随时间的变化率均恢复正常时，取消告警信号，并调节泵1的频率至额定工况；

84.s5:若电池管理系统12接收到烟雾报警信号或接收到可燃气体报警信号，同时监测到电芯的表面温度大于60℃，并且电芯表面的温度随时间的变化率大于1℃/s，同时可进

一步地发现供液压力传感器3和回液压力传感器4数值发生陡增时，判定此时已发生不可逆的电芯热失控现象，进一步的进行以下工作：

85.a)由电池管理系统12定位发生热失控电芯的具体位置，并将电池柜11直流系统电源关闭，同时向后台发出声光报警；

86.b)电池管理系统12将其他未热失控电芯对应的电池箱的电磁阀关闭，只打开发生热失控电芯对应的电池箱的电磁阀，例如若判断1#电池箱第j个电芯发生热失控，则需将v2～vn全部关闭，只保持v1为开启状态；

87.c)电池管理系统12将浸没式冷却系统中的泵1切换为点动模式，即泵1每次启动的时间间隔为t1，每次启动的时长为t2。其中，t1可由多次模组热失控试验得到，需保证在此时间间隔内，电芯上方的冷却液6不会因吸收电芯热失控产生的热量而全部挥发；t2可由下列公式计算得到：

[0088][0089]

为泵额定流量，l为电芯上方空间长度，w为电芯上方空间宽度，h为电芯上方空间高度，电池箱9的具体尺寸图见图2所示，c为安全系数，可取1.1～1.3，防止少量冷却液6在点动过程中由防爆阀溢出。由此可保证热失控电芯上方在泵1点动过程中始终被冷却液6所覆盖。

[0090]

上述c)步骤中，泵1在电芯热失控时切换为点动模式的原因如下：当电芯发生热失控时，对应电池箱内部由于热失控电芯安全阀打开而喷出的大量烟气以及冷却液6蒸发产生的气体压力积累到一定值，热失控电芯对应电池箱上方的防爆阀会打开，此时电池箱与外界连通，若泵1继续保持连续运行的状态，在短时间内，大量冷却液6会由开启的防爆阀k1～kn处喷出，从而减弱消防冷却效果。因此，所述点动模式可最大化的利用浸没式冷却系统中的稳压罐5存储的冷却液6抑制电芯10的热失控行为，延长相关人员处理火灾的时间。

[0091]

以上的具体实施例，对本发明解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上仅为本发明的具体实施例而已，并不用于限制本发明，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。技术特征：

1.一种浸没式储能电池热管理系统，其特征在于，包括：电池柜(11)，所述电池柜(11)包括至少一个电池箱(9)，电池箱(9)内容置多个浸没在冷却液(6)中的电芯(10)；浸没式循环系统，所述浸没式循环系统分别与所述电池箱(9)相连；电池管理系统(12)，所述电池管理系统(12)用于判定电芯(10)是否发生不可逆的热失控现象及当某个电芯(10)发生不可逆的热失控现象时控制浸没式循环系统向该电芯(10)所在的电池箱(9)内间歇性地泵入冷却液(6)，其中，每两次泵入冷却液(6)之间的时间间隔内，保证发生热失控现象的电芯(10)上方始终被冷却液(6)所覆盖。2.根据权利要1所述的浸没式储能电池热管理系统，其特征在于，所述浸没式循环系统包括：连接在电池箱(9)的冷却液入口处的电磁阀；冷却液管路，所述冷却液管路中设有回液管路(8)、供液管路(7)、泵(1)和罐(5)，所述供液管路(7)与各电磁阀相连，所述电池箱(9)的各冷却液出口与所述回液管路(8)相连；其中，所述电池管理系统(12)通过控制相应电磁阀以控制向相应电池箱(9)内泵入冷却液(6)；所述电池管理系统(12)通过泵(1)以控制泵入相应电池箱(9)内的冷却液的量。3.根据权利要2所述的浸没式储能电池热管理系统，其特征在于，所述冷却液管路中还设有用于与冷却液进行换热的外部换热设备(2)。4.根据权利要2所述的浸没式储能电池热管理系统，其特征在于，所述供液管路(7)上设有供液压力传感器(3)；和/或所述回液管路(8)上设有回液压力传感器(4)。5.根据权利要2所述的浸没式储能电池热管理系统，其特征在于，所述电池箱(9)的冷却液出口与所述回液管路(8)之间连接有单向阀。6.根据权利要1所述的浸没式储能电池热管理系统，其特征在于，所述电池箱(9)的上端设有防爆阀；所述电池柜(11)上方设有报警传感器，所述报警传感器与所述电池管理系统(12)相连；所述报警传感器适于触发报警以发出报警信号并将报警信号传递给所述电池管理系统(12)；所述报警传感器为烟雾报警器和/或可燃气体探测器；其中，所述烟雾报警器适于在当电池箱(9)内部气体压力积累到一定值时被喷出电池箱(9)内的气体触发以发出报警信号；所述可燃气体探测器适于当电池柜(11)内可燃气体的浓度达到一定值时触发报警以发出报警信号。7.根据权利要6所述的浸没式储能电池热管理系统，其特征在于，所述电池管理系统(12)还用于实时监测电芯(10)的表面温度并计算得到电芯(10)的表面温度随时间的变化率、根据实时监测电芯(10)的表面温度、电芯(10)的表面温度随时间的变化率以及报警信号判定电池箱工作状态。8.根据权利要1所述的浸没式储能电池热管理系统，其特征在于，

所述电池管理系统(12)根据电芯判定情况发出告警信息。9.根据权利要求1所述的浸没式储能电池热管理系统，其特征在于，通过泵(1)向该电芯(10)所在的电池箱(9)内间歇性地泵入冷却液(6)，每两次泵入冷却液(6)之间的时间间隔由公式(1)得到；其中，为泵的额定流量，l为电芯上方空间长度，w为电芯上方空间宽度，h为电芯上方空间高度，c为安全系数，取1.1～1.3。10.一种消防控制方法，其特征在于，方法应用于电池柜(11)上，电池柜(11)包括至少一个电池箱(9)，电池箱(9)内容置多个浸没在冷却液(6)中的电芯(10)，方法的步骤中包括：当某个电芯(10)发生不可逆的热失控现象时，向该电芯(10)所在的电池箱(9)内间歇性地泵入冷却液(6)；其中，每两次泵入冷却液(6)之间的时间间隔内，保证发生热失控现象的电芯(10)上方始终被冷却液(6)所覆盖。11.根据权利要求10所述的消防控制方法，其特征在于，电芯(10)发生不可逆的热失控现象的判定条件为：电池柜(11)烟雾报警或可燃气体报警，电芯(10)的表面温度大于60℃，并且电芯表面的温度随时间的变化率大于1℃/s。12.根据权利要求10所述的消防控制方法，其特征在于，电池柜(11)包括多个电池箱(9)；当某个电芯(10)发生不可逆的热失控现象时，定位发生热失控现象的电芯(10)的位置，确定该电芯(10)所在的电池箱(9)，停止向其他电池箱(9)泵入冷却液(6)。13.根据权利要求10所述的消防控制方法，其特征在于，方法基于如权利要求1至9中任一项所述的浸没式储能电池热管理系统实现。14.根据权利要求10所述的消防控制方法，其特征在于，方法基于如权利要求2至5中任一项所述的浸没式储能电池热管理系统实现；所述电池箱(9)的上端设有防爆阀；所述电池柜(11)上方设有报警传感器，所述报警传感器与所述电池管理系统(12)相连；所述报警传感器适于触发报警以发出报警信号并将报警信号传递给所述电池管理系统(12)；所述报警传感器为烟雾报警器和/或可燃气体探测器；其中，所述烟雾报警器适于在当电池箱(9)内部气体压力积累到一定值时被喷出电池箱(9)内的气体触发以发出报警信号；所述可燃气体探测器适于当电池柜(11)内可燃气体的浓度达到一定值时触发报警以发出报警信号；所述电池管理系统(12)还用于实时监测电芯(10)的表面温度并计算得到电芯(10)的表面温度随时间的变化率、根据实时监测电芯(10)的表面温度、电芯(10)的表面温度随时间的变化率以及报警信号判定电池箱工作状态；当电池管理系统(12)未接收到报警信号并且电芯(10)的表面温度及电芯(10)的表面

温度随时间的变化率无异常时，浸没式储能电池热管理系统保持正常运行：此时电磁阀全部打开，泵(1)按照额定工况运行；当电池管理系统(12)接收到报警信号并且电芯(10)的表面温度及电芯(10)的表面温度随时间的变化率无异常时，此时由电池管理系统(12)发出告警信号，提醒相关人员前往现场查看情况，电磁阀仍保持全部打开的状态，泵(1)仍按照额定工况运行；当电池管理系统(12)未接收到报警信号，但监测到电芯(10)的表面温度异常或电芯(10)表面的温度随时间的变化率异常时，判定电芯(10)处于热失控初期，由电池管理系统(12)发出告警信号，同时电磁阀仍保持全部打开的状态，并调节泵(1)的频率，提高流量，加快电池箱(9)内部电芯(10)换热降温；当电池管理系统(12)监测到电芯(10)表面温度及表面温度随时间的变化率均恢复正常时，取消告警信号，并调节泵(1)的频率至额定工况。

技术总结

本发明公开了一种浸没式储能电池热管理系统及消防控制方法，浸没式储能电池热管理系统包括电池柜、浸没式循环系统和电池管理系统，所述电池柜包括至少一个电池箱，电池箱内容置多个浸没在冷却液中的电芯；所述浸没式循环系统分别与所述电池箱相连；所述电池管理系统用于判定电芯是否发生不可逆的热失控现象及当某个电芯发生不可逆的热失控现象时控制浸没式循环系统向该电芯所在的电池箱内间歇性地泵入冷却液，其中，每两次泵入冷却液之间的时间间隔内，保证发生热失控现象的电芯上方始终被冷却液所覆盖。它能够克服现有储能电池消防系统中存在的灭火成本高、响应及时性差、可靠性不高和结构复杂的问题和缺陷。可靠性不高和结构复杂的问题和缺陷。可靠性不高和结构复杂的问题和缺陷。

技术研发人员：严伟 汪日丰 张广泰 路世康 邵昌 陈宇曦 李明政 徐敏 宋戈 姚宁

受保护的技术使用者：南京南瑞继保工程技术有限公司 南京南瑞继保电气有限公司

技术研发日：2022.06.29

技术公布日：2022/11/3
