福建有色金属复合材料技术理论与应用

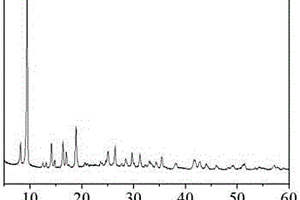

基于ZIF-8合成ZnO/ZIF-CN/Ag纳米复合材料的方法 645

 0

本发明公开了一种基于ZIF‑8合成ZnO/ZIF‑CN/Ag纳米复合材料的方法，其以金属有机框架材料ZIF‑8为前驱体材料，在氮气保护下，高温煅烧，合成具有碳骨架结构的碳氮化合物ZnO/ZIF‑CN纳米复合材料，ZnO/ZIF‑CN与银复合，制备获得ZnO/ZIF‑CN/Ag纳米复合材料。本方法所合成的ZnO/ZIF‑CN/Ag纳米复合材料对罗丹明B的降解速率是P25的2.1倍。通过5次循环实验，发现ZnO/ZIF‑CN/Ag纳米复合材料对RhB仍有95%以上的光降解效果，表明所制备的ZnO/ZIF‑CN/Ag纳米复合材料，是具有优异光催化效率、循环应用性好的一种新型光催化剂。

木塑复合材料抗氧化性能的快速测试方法 692

 0

本发明公开一种木塑复合材料抗氧化性能的快速测试方法，将密炼均匀的木塑复合材料原料粉碎成粉末试样，室温时，将盛有一定质量粉末试样的开口铝坩埚及参比样铝坩埚置于差示扫描量热仪的样品支持架上，通入一定流量的氮气5-10min后，以一定的速率升温至试验测试温度，然后恒温5-15min。接着，迅速将气体切换成相同流量的氧气，继续恒温，直至记录的热曲线上显示氧化放热达到最大值时终止试验。通过分析热曲线，确定木塑复合材料原料的氧化诱导时间；进而推导出木塑产品的氧化诱导时间；从而快速测定木塑产品的抗氧化性能。本发明的优点是测试过程简单，所需的试样质量少，检测结果的准确性、重复性和再现性好，而且适用范围广泛。

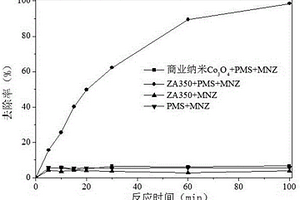

Co-MOFs基宏观体复合材料产生活性氧物种去除新兴污染物的方法 1214

 0

本发明提供一种Co‑MOFs基宏观体复合材料产生活性氧物种（ROS）去除新兴污染物（ECs）的方法。所述利用Co‑MOFs基宏观体复合材料产生ROS去除ECs的方法包括如下步骤：1）将宏观载体置于含钴MOFs前驱液中浸泡，取出载体，洗涤、烘干、煅烧可得该复合材料；2）室温条件下，将上述复合材料加入含过氧化物的水溶液中，即可产生大量ROS（•OH、SO4•‒、O2•‒等）；3）利用上述过程产生的ROS去除水中药物、抗生素和抗性菌/基因等ECs；4）过氧化物水溶液处理老化后的Co‑MOFs基宏观体复合材料以恢复其活性。本发明提供的方法能产生ROS高效去除水中ECs，解决了MOFs类材料在污/废水应用领域难于分离回收和再生成本高的问题；提供的复合材料具有环境友好性和广阔的市场开发潜力。

低VOC天然纤维增强复合材料及其制备方法 1060

 0

本发明属于复合材料领域，涉及一种低VOC天然纤维增强复合材料及其制备方法，复合材料由包括以下重量份的原料制成：天然纤维40‑70、热塑性树脂纤维30‑70份、VOC捕捉剂2‑10份、抗氧化剂0.1‑0.9份。所述制备方法是将VOC捕捉剂和抗氧化剂的溶液分别喷淋在天然纤维和热塑性树脂纤维的混合纤维中；将所述混合纤维的复合毡料经过热压成型工艺制成所述低VOC天然纤维增强复合材料。本发明通过使用VOC捕捉剂与复合材料中的VOC物质发生螯合反应，降低VOC物质的释放量；抗氧化剂可以抑制天然纤维和热塑性树脂纤维在热压成型过程中的热降解，从而减少VOC物质的生成，从而获得绿色、环保的低VOC释放天然纤维增强复合材料，同时具有优良的物理机械性能。

萃取竹纤维复合材料 981

 0

本发明一般地涉及一种竹制品材料，尤其涉及一种萃取竹纤维材料。所述竹纤维材料经由下述步骤制得：(1)制备竹油；(2)采取萃取和机械研磨制备竹纤维；(3)在室温下，将竹油、防水剂和食盐混合，加入该混合物2-5倍重量的水，搅拌5-10分钟；(4)在室温下，向步骤(3)制得的混合物中加入步骤(2)制得的竹纤维，以及天然树脂胶粉和食用淀粉，搅拌10-15分钟，最后加入钛白粉，搅拌均匀，即得萃取竹纤维复合材料。由于采取萃取技术，本发明的萃取竹纤维复合材料中力学性能得到了显著改善。竹油组分得到了有效的处理，使竹油保存时间更长。生产过程中的温度以及其他相关参数得到了优化，使萃取竹纤维复合材料化学性质更加稳定，其生产成本更加低廉。

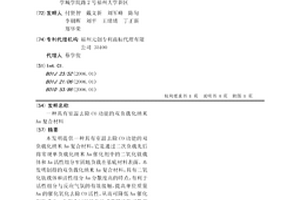

具有室温去除CO功能的双负载化纳米Au复合材料 1026

 0

本发明提供一种具有室温去除CO功能的双负载化纳米Au复合材料,它是通过二次负载先后将常规单负载化纳米Au催化剂中的二氧化钛载体和Au活性组分牢固地负载在基底材料表面。本发明制得的双负载化纳米Au复合材料,具有二氧化钛载体和活性组分Au分散度高的特点,有利于活性组分与反应气氛的有效接触,提高单位质量Au的催化氧化去除CO活性,从而可降低Au催化剂的成本。此复合材料的片状或薄膜结构可简便应用于一般空气净化器和光催化空气净化器等气体净化装置中。?

氧化石墨烯-氢氧化钇复合材料、制备方法及其应用 894

 0

本发明公开了一种氧化石墨烯‑氢氧化钇复合材料、制备方法及其应用。通过直接沉淀法与水热合成法制备氧化石墨烯‑氢氧化钇复合材料(Y(OH)₃/GO)，通过SEM、FT‑IR等对Y(OH)₃/GO复合材料的结构进行表征，研究其结构与性质；用其吸附和去除溶液中的刚果红(CR)和磷酸根离子(PO₄^3‑)研究其吸附性能，并通过在不同pH、时间、温度以及初始质量浓度等条件下对刚果红(CR)和磷酸根离子(PO₄^3‑)的吸附效果进行探讨，确定了最佳吸附条件，并通过对Langmuir等温吸附方程的拟合得到刚果红和磷酸根离子的最大吸附量分别为411.5mg/g和464.4mg/g，吸附效果显著，性能优越。

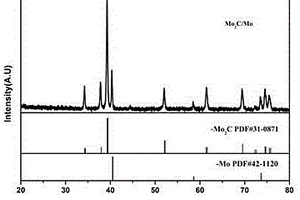

碳化钼金属钼碳化硅三元复合材料、及其制备方法以及在光催化产氢上的作用 740

 0

本发明属于光催化材料技术领域，具体涉及一种碳化钼金属钼碳化硅三元复合材料、及其制备方法以及在光催化产氢上的作用。通过水热形成前驱体，然后通过H₂氛围中还原形成Mo₂C/Mo微米球；将Mo₂C/Mo微米球颗粒和碳化硅分散于乙醇中，然后将乙醇蒸发，最后通过煅烧得到Mo₂C/Mo@SiC复合材料。本发明通过简单水热煅烧合成了碳化钼金属钼碳化硅三元复合材料的光催化材料，制备原材料便宜易得，不含贵金属和污染环境的重金属，用于光解水制氢气，而氢气是高热能、无污染、可再生的能源。

碳/碳复合材料的制备方法 700

 0

本发明属于碳/碳复合材料的制备方法，具体地说涉及一种催化炭化致密化碳/碳复合材料的方法。以碳纤维增强体作为增强相，煤焦油(或沥青等其它含有多环芳烃类物质)作为浸渍剂，并加入一定比例的路易斯酸催化剂，均匀混合后置于高压釜中，经过催化炭化后，即可得到碳/碳复合材料，为了提高该复合材料的密度，可以进行多次浸渍对其进行增密。与传统的在较高温度下由热引发自由基聚合、裂解等反应进行碳/碳复合材料的致密化的工艺相比，催化炭化法所需的加热温度低，并且选取低成本的煤焦油，因而从原料到工艺均大大降低了碳/碳复合材料的制造成本。

麻纱/丙纶热塑性增强复合材料及其生产工艺 876

 0

本发明公开了一种麻纱/丙纶热塑性增强复合材料及其生产工艺。一种麻纱/丙纶热塑性增强复合材料及其生产工艺，其特征在于：该复合材料是利用麻纱与丙纶制作成包覆纱，将包覆纱织成织物，最后将织物经过成型机制作成复合材料。它包括：如图1所示将丙纶长丝在花式捻线机纱包覆在高强麻纱上形成高强麻纱为芯外包丙纶的包覆纱，以此包覆纱为经纬纱线在机织机上进行机织形成机织预型件，机织预型件在平板硫化机上进行热压成型工艺形成了麻纱/丙纶热塑性增强复合材料。本发明第一次公开利用此工艺生产制作麻纱/丙纶热塑性增强复合材料。麻纱/丙纶热塑性增强复合材料对麻纤维增强热塑性复合材料的开发和研究符合绿色生态材料的发展要求。

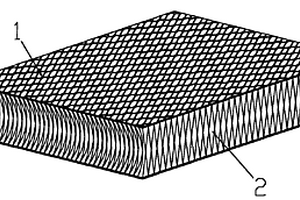

轻型经编间隔织物建筑复合材料及其制备方法 1196

 0

轻型经编间隔织物建筑复合材料及其制备方法,涉及一种建筑复合材料。轻型经编间隔织物建筑复合材料为经编间隔织物,在经编间隔织物的上表面覆盖上表面树脂层,在经编间隔织物的下表面覆盖下表面树脂层,在经编间隔织物的四周覆盖周边树脂层。在经编间隔织物放入到闭合模具前,先将模具内表层喷涂一层脱模剂,在模具内表层形成一层清晰可见的薄膜为止,然后将经编间隔织物放入模具内;尺寸根据经编间隔织物的大小确定。在经编间隔织物上注入定型剂,得定型后的经编间隔织物;在定型后的经编间隔织物的上表层、下表层和四周注射树脂,使树脂充分覆盖粘着在经编间隔织物的上表层、下表层和四周,再加热固化,即得到轻型经编间隔织物建筑复合材料。

碳纤棉复合材料及其制备方法 822

 0

本发明公布了一种碳纤棉复合材料及其制备方法，属于材料技术领域，它由重量百分比的如下原料组成：碳纤棉9‑15％，不饱和聚酯树脂70‑80％，云母粉3‑6％，空心玻璃微珠4‑7％，固化剂1‑5％。本发明的碳纤棉复合材料制备方法可以使得复合材料内芯和外层具有不同的物理性能，内外都达到所需要的功能效果，最终使得复合材料具有重量轻和良好的阻燃、耐高温隔热和抗冲击抗断裂性能，相较于传统玻纤复合材料碳纤棉复合材料重量降低30％以上。

有机无机纳米球壳结构复合材料的制备方法 1044

 0

一种有机无机纳米球壳结构复合材料的制备方法,涉及一种有机无机纳米球壳结构复合材料的制备方法,尤其是涉及一种纳米聚甲基丙烯酸甲酯球芯包覆银膜的制备方法。提供一种具有核壳结构的有机无机纳米球壳结构复合材料的制备方法。先制备聚甲基丙烯酸甲酯纳米球,再用Γ-甲基丙烯酰氧基丙基三甲氧基硅烷对聚甲基丙烯酸甲酯纳米球进行修饰;用Γ-巯丙基三甲氧基硅烷对用Γ-甲基丙烯酰氧基丙基三甲氧基硅烷修饰过的聚甲基丙烯酸甲酯纳米球进行修饰;最后制备聚甲基丙烯酸甲酯/银(AG)纳米球壳粒子的制备。

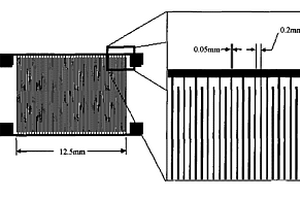

叉指型压电纤维复合材料及其制备方法与应用 1006

 0

叉指型压电纤维复合材料及其制备方法与应用,涉及一种功能材料。提供一种基于弯曲振动模式工作的能够感应不同方向应力波的叉指型压电纤维复合材料及其制备方法与应用。所述叉指型压电纤维复合材料的压电纤维复合材料的上电极为叉指电极,叉指指宽为0.05mm,叉指指间距为0.2mm,相邻叉指间极化方向相反,在电学上并联。制备压电纤维后热处理,转变为压电陶瓷纤维;以环氧树脂或硅树脂等为基体相,压电陶瓷纤维为压电相,制备1-3型压电纤维复合材料,打磨,抛光,得压电纤维复合材料薄片;在压电纤维复合材料薄片上表面制备叉指电极,极化处理得叉指型压电纤维复合材料。叉指型压电纤维复合材料可用于制备悬臂梁结构传感器原型器件。

耐磨抗腐蚀编织陶瓷复合材料及成型方法、编织陶瓷制品 670

 0

本发明属于陶瓷复合材料技术领域，具体涉及一种耐磨抗腐蚀编织陶瓷复合材料及成型方法、编织陶瓷制品。所述编织陶瓷复合材料包括纤维预制体骨架和通过粘结剂包覆在所述纤维预制体骨架上的陶瓷复合材料，其中纤维预制体骨架由碳纤维、玄武岩纤维、石英纤维、碳化硅纤维中两种或两种以上的复合而成，显著增强了编织陶瓷复合材料的强度、耐高温性、耐腐蚀性及耐磨性；纤维预制体上粘结的陶瓷复合材料包括氧化铝颗粒、二氧化硅颗粒、氧化锡颗粒、三氧化钼颗粒、碳化硅颗粒、氮化铪颗粒、硅酸锆颗粒和硅橡胶颗粒。本发明的编织陶瓷复合材料具有优异的耐磨、耐腐蚀性能，且制备成型过程较为简单、工期短，可大规模推广和产业化。

超支化酯类化合物和尼龙加纤复合材料及其制备方法 853

 0

本发明属于高分子复合材料技术领域，公开了一种超支化酯类化合物和尼龙加纤复合材料及其制备方法。所述尼龙加纤复合材料中含有尼龙66、改性玻璃纤维、超支化酯类化合物、抗翘曲剂、相容增韧剂、高光润滑剂和抗氧剂；所述尼龙66、改性玻璃纤维、超支化酯类化合物的重量比为1:(0.25‑0.8):(0.01‑0.04)；所述改性玻璃纤维为表面经硅烷偶联剂处理的玻璃纤维。本发明提供的尼龙加纤复合材料在保持高强度的力学性能下，又具有优良的表观质量，表面浮纤少甚至无浮纤，拓宽了尼龙66加纤复合材料的应用领域。

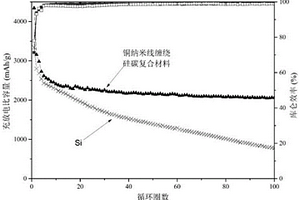

铜纳米线缠绕硅碳复合材料及其制备方法和应用 611

 0

本发明提供了一种铜纳米线缠绕硅碳复合材料及其制备方法和应用，属于电极材料技术领域。本发明提供的铜纳米线缠绕硅碳复合材料，包括碳包硅颗粒和缠绕在所述碳包硅颗粒表面的铜纳米线；所述碳包硅颗粒包括硅和包覆在所述硅表面的碳层；所述碳层中分散有铜纳米颗粒。本发明提供的铜纳米线缠绕硅碳复合材料的颗粒粒径均匀，铜纳米颗粒在碳层中分散均匀性好，纯度高，碳层对于硅的包覆完整均匀，铜纳米线在碳包硅颗粒表面分布均匀，复合材料中硅内部的导电子性能优异，解决了硅的体积膨胀问题，大大提高了复合材料与集流体间的导电子性，有效提升电化学性能。

利用分级结构In2O3/C复合材料制备锂电池的方法 897

 0

本发明涉及一种利用分级结构In2O3/C复合材料制备锂电池的方法，首先通过合成铟基金属有机框架材料，即MOF，以此为前驱体直接煅烧制备出分级结构In2O3/C复合材料；接着将得到的分级结构In2O3/C复合材料作为负极，组装锂离子电池。本发明操作简便、成本低、纯度高、性能优异，可以大量合成。

电磁场辅助电泳沉积法制备定向CNTs/Cu复合材料的方法 976

 0

本发明公开了一种电磁场辅助电泳沉积法制备定向CNTs/Cu复合材料的方法，主要解决电泳沉积在铜基体上的碳纳米管取向不一致的问题，从而提高碳纳米管的强化效率，使得CNTs/Cu复合材料的电学及力学等性能进一步提高。本发明方法如下：首先将原始碳纳米管分别进行氧化、敏化、活化和化学镀Ni处理，使其带有磁性；接着将预处理过的碳纳米管分散在异丙醇溶液中，同时加入Al(NO₃)₃，超声分散4‑6h，形成均匀分散的悬浮液；然后以铜箔为阴极，以不锈钢片为阳极，在电磁场的辅助下进行电泳沉积；随后将电泳沉积后的铜箔层层堆叠，封装在石墨模具中进行热压烧结，得到所述的碳纳米管定向的CNTs/Cu复合材料。

氧化石墨烯-氢氧化镧复合材料的合成方法与吸附性能 1136

 0

本发明属于水处理剂技术领域，公开了一种氧化石墨烯‑氢氧化镧复合材料及合成方法，通过直接沉淀法与水/溶剂热合成法制备氧化石墨烯‑氢氧化镧复合材料(La(OH)₃/GO)用其吸附和去除溶液中的刚果红(CR)和磷酸根离子(PO₄^3‑)，并通过SEM、XRD、FT‑IR等对La(OH)₃/GO复合材料的结构进行表征，通过在不同pH、时间、温度以及初始质量浓度等条件下对刚果红(CR)和磷酸根离子(PO₄^3‑)的吸附效果进行探讨，确定了最佳吸附条件。本发明吸附效果显著，远远超过很多文献报道的吸附材料的吸附效果。

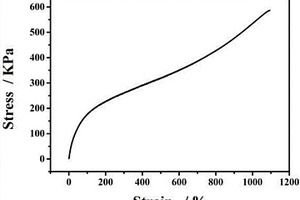

高强度的明胶/粘土复合材料及其制备方法 1132

 0

本发明涉及复合材料技术领域，具体涉及一种高强度的明胶/粘土复合材料及其制备方法，该复合材料采用如下方法步骤:将明胶与去离子水混合搅拌至完全溶解，再加入单体、粘土，形成的预聚液。然后加入光引发剂，在紫外灯365nm波长下照射2h；或是向预聚液中加入热引发剂和催化剂，在20℃‑40℃聚合20‑40h得到明胶/粘土复合材料，上述三种成分分别占复合材料总质量的比例为(0.5‑1.71)％、(5‑8.55)％、(4.98‑24.91)％。复合材料具有明胶、聚合物、粘土构成的三元互穿网络结构，拉伸强度可达600KPa，压缩强度可达到1MPa。它具有制备工艺简单、成本低，且具有良好的亲水性、生物相容性、细胞粘附性等优点。

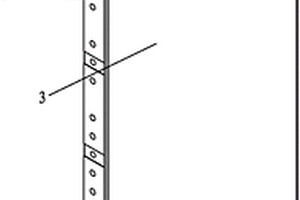

提高强度与密封性的复合材料模板 781

 0

本实用新型提供了一种提高强度与密封性的复合材料模板，包括一复合材料模板，所述复合材料模板的四周设有一密封条，所述复合材料模板上与砼接触的面部设有一加强板。本实用新型中，复合材料模板上与砼接触的面部的强度大大提高，不易变形；复合材料模板四周的密封性良好，不会出现浆缝现象，多个复合材料模板之间相互连接密封性好，从而大大提高了施工效率，还可以使砼的表面达到清水砼的要求。

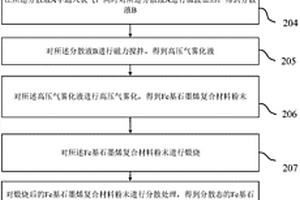

Fe基石墨烯复合材料的制备方法 678

 0

本发明公开了一种Fe基石墨烯复合材料的制备方法，包括如下步骤：准备氧化铁粉末、多壁碳纳米管及氧化石墨烯粉末；将氧化铁粉末加入到去离子水中，随后加入多壁碳纳米管及氧化石墨烯粉末，得到悬浊液A；对悬浊液A进行超声分散，得到分散液A；在分散液A中通入氢气，并微波加热，得到分散液B；对分散液B进行磁力搅拌，得到高压气雾化液；对高压气雾化液进行高压气雾化，得到Fe基石墨烯复合材料粉末；对Fe基石墨烯复合材料粉末进行煅烧；对煅烧后的复合材料粉末进行分散处理，得到分散态的Fe基石墨烯复合材料粉末；对分散态的复合材料粉末进行冷等静压处理，得到Fe基石墨烯复合材料块；以及对复合材料块进行热压烧结，得到Fe基石墨烯复合材料。

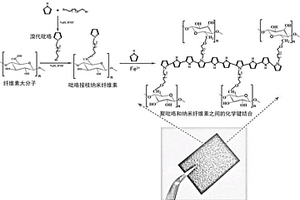

吡咯接枝纳米纤维素制备导电复合材料的方法 691

 0

本发明涉及一种吡咯接枝纳米纤维素制备导电复合材料的方法，将纳米纤维素作为基体材料与聚吡咯复合成型，首先对吡咯进行化学改性制备溴代吡咯，随后在碱性条件下与纳米纤维素上的羟基反应制备吡咯接枝的纳米纤维素，再将吡咯接枝纳米纤维素在酸性的Fe³⁺溶液中引发聚合，从而制备聚吡咯纳米纤维素导电复合材料。本发明制备的导电复合材料中聚吡咯和纳米纤维素之间通过化学键结合，使导电高分子牢固附着在纳米纤维素表面，从而制备得到导电性能稳定的复合材料，可以有效缓解导电材料在运用过程中容易导致聚吡咯脱落从而影响其导电性的问题。本发明绿色环保，安全性高，可以成为纳米纤维素导电复合材料制备的一种新技术。

锂/钠离子电池负极材料四硒化三镍/碳复合材料及其制备方法 864

 0

本发明公开了一种锂/钠离子电池负极材料四硒化三镍/碳复合材料及其制备方法。该方法的步骤如下：1）将六水合氯化镍、柠檬酸和尿素共同置于乙醇和水的混合液中，水浴加热搅拌后干燥，获得镍盐前驱体；2）将镍盐前驱体先去除有机物，再高温碳化处理，获得镍/碳复合材料；3）将镍/碳复合材料研磨成镍/碳粉末后置于水中超声分散得溶液A，将硒粉加入到水中磁力搅拌，并加入硼氢化钠，得到溶液B；4）将溶液B加入溶液A中，水热反应后冷却，过滤、洗涤、干燥，获得Ni₃Se₄/C复合材料。利用该复合材料组装的锂电池和钠电池，可以同时实现高容量、高倍率、高首次库伦效率和高稳定性。

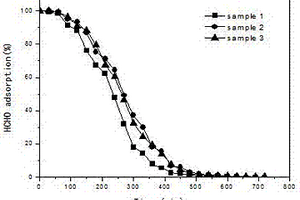

氧化铜/石墨烯复合材料及其制备方法和应用 889

 0

本发明公开了一种氧化铜/石墨烯复合材料及其制备方法和应用，属于复合材料及空气净化技术领域。本发明提供的制备方法中，是以modified Hummers法获得的氧化石墨烯为载体，把氧化铜从预先配制的铜氨溶液中缓慢沉淀到氧化石墨烯上，并与氧化石墨烯上的含氧基团结合，形成稳定的氧化铜/氧化石墨烯复合材料，再通过水热反应，把氧化石墨烯还原为石墨烯，经过滤、洗涤、冷冻干燥、煅烧，制备出氧化铜/石墨烯复合材料。本发明的制备方法具有原材料价格便宜、制备工艺简单、产品可重复利用等优点，具有良好的应用前景。本发明的氧化铜/石墨烯复合材料可应用于去除甲醛，并且在100‑150℃条件下进行简单热处理后能重复利用。

矿物质硅橡胶陶瓷化复合材料 1059

 0

本发明涉及电缆用复合材料技术领域，提供一种矿物质硅橡胶陶瓷化复合材料，本发明在矿物质硅橡胶陶瓷化复合材料的原料组分中加入经过2，4，6‑三羟基苯甲酸改性后的硅石灰，能够提高复合材料的分解温度并降低其最大分解速率，从而增强复合材料的热稳定性；其次，通过增加不同粒径的325目白云母和800目白云母，能够使复合材料在硫化高温处理后具有极佳的力学强度，使白云母更容易在高温下与硅橡胶分解的残渣发生熔融共晶作用，从而提高复合材料陶瓷化后的强度。在矿物质硅橡胶陶瓷化复合材料中加入负载铂磷腈微阻燃微粒，能够使铂负载于聚磷腈微粒的表面与成瓷填料共用，从而在一定程度上提高符合材料的耐火阻燃性能。

玻璃纤维增强二氧化硅气凝胶复合材料及其制备方法 763

 0

玻璃纤维增强二氧化硅气凝胶复合材料及其制备方法,涉及一种气凝胶复合材料。提供一种既保持气凝胶的优异性能,又能增强气凝胶的力学性能,形成整体性良好具有一定强度的玻璃纤维增强二氧化硅气凝胶复合材料及其制备方法。所述玻璃纤维增强二氧化硅气凝胶复合材料由玻璃纤维和二氧化硅气凝胶复合形成,玻璃纤维为增强体,含量为样品总质量的1%～15%,二氧化硅气凝胶为基体,正硅酸乙酯为硅源材料,以甲基三甲氧基硅烷或甲基三乙氧基硅烷为硅源共前驱体。先玻璃纤维的预处理;再制备玻璃纤维增强二氧化硅复合湿凝胶;最后进行二氧化硅复合湿凝胶的老化、二次改性及干燥。

磁性核壳高分子复合材料微球及其制备方法 830

 0

一种磁性核壳高分子复合材料微球及其制备方法,涉及一种高分子复合材料。复合材料微球由聚苯乙烯核、壳层聚合物和磁性颗粒组成。制备聚苯乙烯微球混合水溶液,加入非离子型水溶性表面活性剂,得混合物A;将壳层聚合物水溶性单体、水溶性交联剂和四氧化三铁纳米颗粒混合,加入水中得混合物B;将混合物A和B混合得混合物C;将反应容器密封抽真空,通氮气置换后,加入烷烃类有机溶剂和非离子型油溶性表面活性剂,再加入混合物C,再通氮气后,升温至75～85℃;将过硫酸钾或过硫酸铵水溶液加入到反应体系中,继续反应;将反应体系产物磁分离,水洗,得核为聚苯乙烯微球、壳层为镶嵌磁性颗粒聚合物的磁性核壳高分子复合材料微球。

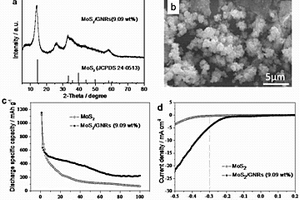

具有疏松三维缠绕结构的二硫化钼/石墨烯纳米带复合材料及其制备方法和应用 968

 0

本发明公开了一种具有疏松三维缠绕结构的MoS2/GNRs复合材料。该复合材料是准一维的GNRs相互缠绕交织形成疏松的三维网络结构，这种结构中分散地生长着层数少、层间距大的二维层状MoS2，其间具有大量空隙通道，有利于溶液中电解质的扩散，而纳米带本身具有的良好导电性有利于电子在复合材料中快速传输。该复合材料制备方法是将(NH4)6Mo7O24·4H2O、CS(NH2)2、H2C2O4·2H2O、石墨烯纳米带为原料，Mo/S/H2C2O4物质的量比为1 : 2 : 1，采用水热法和氮气氛下退火处理制备获得具有疏松三维缠绕结构的MoS2/GNRs复合材料。
