全部
▼
热搜：
702
0
本发明公开了一种晶相可控的铜铁矿AgFeO2粉末材料的制备方法，包括：(1)将硝酸银溶液和硝酸铁溶液混合，经强力搅拌后形成悬浮液；(2)往悬浮液中加入矿化剂，经强力搅拌后，获得混合溶液B；(3)将混合溶液B转移到高压釜中，加热到一定温度并进行一定时间的水热反应，反应结束后获得反应溶液C；(4)将反应溶液C离心后洗涤，获得粉末反应产物，粉末反应产物干燥后即得晶相可控的铜铁矿AgFeO2粉末材料。本发明制备出的铜铁矿AgFeO2粉末材料具有晶相可控、结晶性良好、完全化学计量比、无明显缺陷和杂相等优点；且其制备方法具有方法简单、参数易于控制、绿色环保、产率高、低温快速、成本低等优点，可广泛用于铜铁矿AgFeO2基新型光电功能材料的制备。

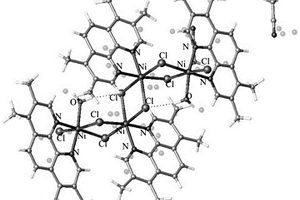

本发明涉及到金属有机配位化合物功能材料技术领域，公开了一种以四甲基菲罗啉为配体的以四甲基菲罗啉为配体的四核镍基配合物及其合成方法与光催化应用。该以四甲基菲罗啉为配体的四核镍基配合物的分子式：C64H68Cl8N8Ni4O2·2(C2H3N)；合成方法：将3,4,7,8‑四甲基‑1,10‑菲罗啉与六水合氯化镍(NiCl2·6H2O)在溶剂热条件下合成得到蓝绿色的块状晶体。本发明所得的以四甲基菲罗啉为配体的四核镍基配合物结构新颖，可作为一种廉价光催化剂，把二氧化碳催化转变为一氧化碳，催化效果非常好。本发明制备方法易实施，在光催化还原二氧化碳方面具有良好的应用前景。
1011
0
本发明公开了一种抑制二氧化钛相变的方法，属于功能材料技术领域。本发明所述方法将前驱体钛酸四丁酯与无水乙醇按比例混合为A液；按一定比例将HNO3、去离子水、无水乙醇和掺杂物混合成B液；在磁力搅拌器中，将B液缓慢滴加入A液，之后继续搅拌1h；将该溶胶在室温下静置陈化，然后放入干燥箱中干燥；取出干凝胶在玛瑙研钵中进行研磨；将得到的均匀粉末在马弗炉中煅烧，然后随炉冷却，即得到二氧化钛粉末；本发明提高了二氧化钛粉末由锐钛矿相金红石转变温度。本发明所述方法可有效的降低二氧化钛相变的温度，摆脱掺杂元素氧化物熔点、掺杂元素价态等因素的束缚，只要掺杂离子半径大于Ti4+，易析出第二相，即可抑制二氧化钛相变。
586
0

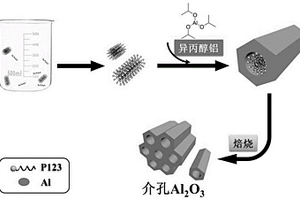

本发明提供了一种高分散的金属催化剂及其制备方法和应用，属于能源功能材料技术领域。本发明采用蒸发诱导自组装法制备了富含Al3+penta的Al2O3；在碱性条件下，利用静电作用将金属阳离子与Al3+penta结合，同时在Al2O3上形成空腔结构提升其比表面积。本发明可以使活性金属的分散性提高；可以应用在不同的催化反应体系中；具有重要的工业应用意义；该催化剂用于重整制氢方面，催化重整甲烷与二氧化碳制氢，甲烷与二氧化碳转化率在600℃可达35％以上，H2/CO的比值稳定在0.8，具有良好的应用前景。
986
0

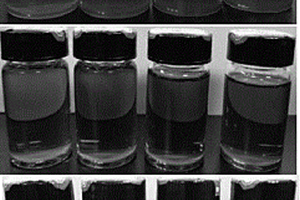

本发明公开了一种同步去除重金属和抗生素新型吸附剂的制备方法，涉及水处理领域领域，针对现有的无法很好的同步去除重金属和抗生素新型吸附剂的问题。现提出如下方案，其包括如下步骤：首先制备Fe3O4：称取2g的FeCl2·4H2O，5.2gFeCl3·6H2O于三口烧瓶中，并加入25mL去离子水，常温下搅拌溶液为透明状态备用，紧接着加入0.85mL浓盐酸，在搅拌的条件下，将250mL1.5molL‑1的NaOH用分液漏斗加入三口烧瓶。本发明无毒、环境友好，通过简单的混合，交联作用制备Fe3O4/GO‑SA‑Fe3功能材料，针对不同污染物对应特异性吸附位点，有利于去除水体中复合污染物。
864
0
本发明涉及一种B位缺位Fe掺杂钛酸锶及其制备方法，属于功能材料技术领域。该B位缺位Fe掺杂钛酸锶，分子式为Sr(Ti0.6Fe0.4)1‑xO3‑δ，B位缺位量为x，A/B＞1，其中A为Sr摩尔量，B为Ti和Fe的总摩尔量。采用溶胶‑凝胶法合成前驱体粉末：将乙酸锶、氧化铁和钛酸四丁酯作为原料按照分子式摩尔比，溶解在异丙醇和无水乙醇中，在磁力搅拌器上充分搅拌40min，形成溶胶；静置12h，分层形成湿凝胶；放入烘干箱中于60℃烘干，使其形成蓬松干凝胶，然后研磨得到前驱体粉末；将得到的前驱体粉末在1100℃煅烧10h，得到B位缺位Fe掺杂钛酸锶粉末。本发明的目的是通过对纯的SrTiO3进行掺杂来提高材料的导电性及催化活性。
本发明公开了一种Ti2AlN‑碳纳米管复合增强银基电接触材料及其制备方法,属于金属功能材料技术领域，该合金材料按质量百分比包括如下组分：Ti2AlN层状三元陶瓷3‑20％、经表面改性的碳纳米管1‑3％、余量为银及不可避免的杂质。本发明材料通过球磨分散工艺、模压成形工艺、真空脱脂工序、气氛烧结、热挤压和型材轧制或拉拔加工后制备而成。本发明制备的银基电接触复合材料在保持高硬度、高导电性、导热性和自润滑性的同时，大幅度地降低了电侵蚀率，使其具备优良的综合性能，可广泛适用于低压电器用触头材料，如断路器和接触器触头。
692
0

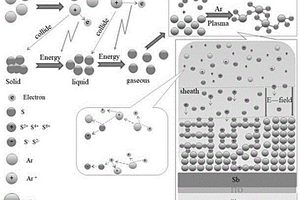

本发明涉及一种低温等离子硫化制备硫化锑薄膜的方法，属于光电功能材料技术领域。本发明先制备金属锑、氧化锑或氢氧化锑的薄膜，再采用低温等离子发生器对固体硫源进行低温等离子化形成等离子态硫，等离子态硫对薄膜进行低温等离子硫化处理得到硫化锑薄膜。本发明在惰性气体环境下，将惰性气体经过电场作用等离子化后获得高活性的惰性气体离子和电子，高活性惰性气体离子、电子与固体硫源相互碰撞，生成等离子态硫；各种粒子之间的相互碰撞带来的环境温度升高增加了固体硫源的热运动，又进一步促进了等离子态硫的生成。等离子态硫由于具有较高活性，可快速实现薄膜的硫化得到硫化锑薄膜。本发明硫化锑薄膜成分均匀、结构平整、致密、晶粒尺寸大。
本发明公开了一种纳米零价铁/二氧化钛纳米线/石墨烯磁性复合材料的制备方法与应用，该方法包括：（1）将二氧化钛和氧化石墨烯加入到乙醇水溶液中超声分散，然后加入氢氧化钠进行水热反应；（2）将反应后的产物过滤、洗涤、干燥得到二氧化钛纳米线/石墨烯复合材料；（3）再将上述合成材料与铁盐溶液搅拌、超声，然后加入植物提取液中还原铁离子形成纳米零价铁/二氧化钛纳米线/石墨烯复合材料；本发明所制备的复合材料具有强还原性和优异的光催化活性，能够将抗生素、农药、染料和硝酸盐从水环境中快速去除；本发明制备方法易操作、成本低，所制备复合材料降解能力强、稳定性好、易于磁性分离，是一种环境友好型功能材料。
本发明公开一种高纯度3R铜铁矿结构CuFeO2微晶材料的制备方法，将Cu(NO3)2.3H2O和Fe(NO3)3.9H2O加入去离子水中，磁力搅拌溶解，得到混合溶液，在混合溶液中逐滴滴加NaOH溶液，再依次超声、磁力搅拌；再滴加正丙醛后继续磁力搅拌至形成胶状悬浮液；将胶状悬浮液加入反应釜中，100～180℃反应6～24h，反应结束后，待釜体自然冷却至室温，打开釜体取出反应产物，反应产物洗涤干燥后得到高纯度3R铜铁矿结构CuFeO2微晶材料；本发明操作简单，工艺参数易于控制，无污染、产率高，晶粒发育完整、粒径分布均匀，可广泛用于光催化分解水制氢、降解污染物、光催化还原CO2、透明导电氧化物及铁磁材料等光电转换功能材料和器件中。
623
0

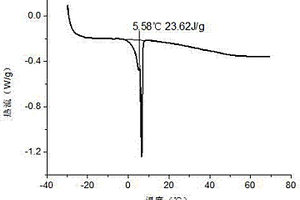

本发明涉及一种复合相变材料及其制备方法和沥青混合料，属于功能材料领域。该制备方法如下：将干燥后的有机相变材料和环氧树脂按质量比例进行混合，并加入有机相变材料质量2%~6%的氧化铝，混合均匀后投入双螺杆挤出机，利用挤出机通过不同区段加热后将混合材料挤出成型，切成长方形颗粒，再固化，待其具有一定强度不会变形，将颗粒取下并粒粒分离，直至其完全固化，即得颗粒状复合相变材料。本发明有效调节温度的相变材料的掺量，并保证相变材料稳定存在于沥青混合料中，更加有效地调节了温度，抑制结冰，并保障路面其他使用性能。本发明相变改性沥青的相变温度在4~6℃之间，相变潜热大于20J/g，可解决路面结冰、结霜、积雪等问题。
本发明涉及一种悬浮聚合原位封闭制备表面无渗透性低密度聚合物微球的方法，属于聚合物功能材料技术领域。本方法以表面具有微孔道的低渗透性多孔或中空微球为种子，利用单体与聚合物具有良好亲和性的特点，使单体扩散至种子微球表面形成单体液层，然后进行原位聚合反应形成聚合物覆层封闭微球表面孔道，得到表面无渗透性低密度聚合物微球。用本发明方法封闭的聚合物微球具有良好的绝缘性、光散色、声绝缘、弹性和抗压强度等性能，使其在石油钻井添加剂、酸雾抑制、超声对比试剂、光电材料、涂料、粘结剂、造纸、通讯等领域具有广泛的应用前景。
982
0
本发明公开了一种金属有机骨架材料的制备方法及其应用，属于材料制备和水处理技术范围；本发明以Cr3+为金属离子、H2BDC为有机配体、盐酸为矿化剂，通过水热法制得多孔MIL-101目标材料；本发明的制备方法合成简单易操作，原料价格低廉，产率高，得到的功能材料化学性质稳定；利用该材料处理水体中的抗生素，可以达到回收和富集的目的，抑制其在自然界中的迁移，具有很高的研究价值和应用前景。
1056
0

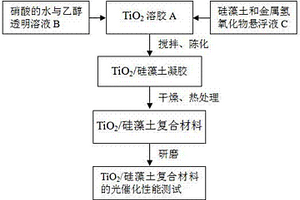

本发明提供一种溶胶-凝胶法制备TiO2/硅藻土复合光催化材料的方法，属于环境污染治理、光催化功能材料制备技术领域。将钛酸丁酯加入到无水乙醇中，再加入冰醋酸，然后搅拌形成淡黄色透明的溶液A；取去离子水、硝酸加入到无水乙醇中制得透明的溶液B；将硅藻土加入到去离子水中搅拌成悬浮液，然后向悬浮液中加入金属硝酸盐溶液，再向其中加入氢氧化钠乙醇溶液，直至使金属离子转变为金属氢氧化物，形成混合悬浮液C；将溶液B和混合悬浮C依次加入到溶液A中，再静置陈化后形成凝胶；干燥后经过热处理即得到TiO2/硅藻土复合光催化材料。本方法简单、低成本、无二次污染，所得材料具有可见光活性、光催化降解率高和吸收边向可见光范围明显偏移。
751
0
本发明涉及一种氧化锌/聚苯胺复合空心微球的制备方法，属无机-有机复合功能材料制备技术领域。本发明的重点内容主要是：采用锌盐和苯胺单体为原料，一步反应协同自组装同时形成具有空心微球结构的ZnO/PANI复合材料；所制备的ZnO/PANI复合材料具有颗粒分布均匀、界面结合紧密的特点，两者在热稳定性、光电效应等方面表现出良好的协同增益作用，并且具有特殊的空心微球结构，在光电器件、生物传感器、化学传感器等方面具有广泛的应用前景。本发明方法原料价格低廉，所需设备简单，工艺条件温和易行好控制，具备实际大规模生产潜力。
762
0

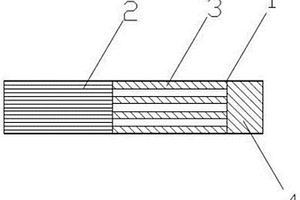

一种新型非卷制香烟及其制备方法，所述新型非卷制香烟是由贯通的中空包装纸管(1)和顺序装填在包装纸管中的至少两段物料组成的圆柱形烟支，两段物料中至少包括一段烘烤物段(2)和一段冷却物段(3)；所述烘烤物段(2)由可负载香味物质的材料制作，材料形状为颗粒状或碎末状或丝状或卷筒状；所述冷却物段(3)内部设置有沿轴向贯通的通气孔。本发明生产工艺简单，不需要传统卷制香烟的专用设备，能够满足所需多种功能材料的组合使用，还能实现多种形态烟草载香材料的拓展及应用。
786
0
本发明公开了一种透明热电模块的制备方法，属于功能材料及器件领域。本发明所述方法首先采用脉冲激光沉积在双面抛光Al2O3(0001)单晶衬底的其中一个表面淀积P‑CuCr1‑xMgxO2薄膜，淀积过程用镍掩膜板Ⅰ遮挡衬底表面；然后将双面抛光Al2O3(0001)单晶衬底翻转180°，镍掩膜板Ⅰ位置不变，用脉冲激光沉积在单晶衬底的另一表面淀积N‑Zn1‑yAlyO薄膜；最后采用离子溅射在单晶衬底的边缘两侧制备金电极，淀积过程用镍掩膜板Ⅱ遮挡衬底的边缘两侧。本发明制备得到的透明热电模块为P‑CuCr1‑xMgxO2、N‑Zn1‑yAlyO薄膜间呈X形交叉分布，且金电极将P、N型薄膜依次连接成两个串联通路。本发明相比现有薄膜热电模块单位面积上的输出功率增大，衬底和电极材料用量减少，模块在可见光波段透过率高，肉眼观察为透明。
778
0

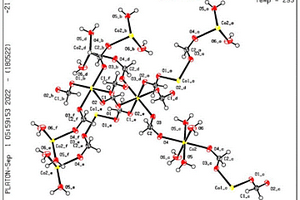

本发明涉及金属配位化合物功能材料技术领域，公开多核甲酸钴配合物及其制备方法和应用。该多核甲酸钴配合物结构稳定且新颖，具有较好的热稳定性，还具有一定的光催化效果，可以在光催化系统中作为催化剂，将甲烷转化为甲醇，在光催化方面有潜在的应用价值，而且其制备方法简单，产品纯度高，容易实现多核甲酸钴配合物的制取，有利于应用推广。
599
0

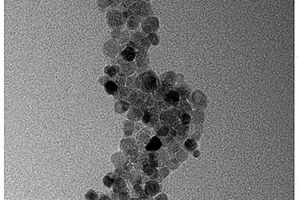

本发明涉及一种窄粒度纳米铁氧体的制备方法，属于纳米软磁功能材料技术领域。按照化学式MnFe2O4的化学计量比称取氯化锰、氯化铁加入去离子水中，搅拌直至完全溶解得到混合溶液A；在保持搅拌速度不变，向混合溶液A中加入CH3COONa，直至完全溶解形成黑褐色溶液，然后搅拌过程中加入PEG‑200和十二烷基硫酸钠持续搅拌，得到混合溶液B；向混合溶液B中滴加2mol/LNaOH溶液，形成褐色粘稠液体；将褐色粘稠液体密封后，加热得到反应液；将得到的反应液以无水乙醇为洗涤液离心洗涤，每次洗涤之后经过一次超声振散后再进行下一次洗涤，得到的沉淀物，沉淀物经真空干燥、研磨得到窄粒度纳米铁氧体。本发明制备得到的纳米铁氧体晶粒度小，尺寸分布窄。
788
0
本发明涉及一种微波高效脱除MXene二维材料含氟官能团的方法，属于功能材料杂质净化领域，包括如下步骤：取液相法刻蚀后的MXene材料置于微波真空炉内，通惰性保护气，以10‑20℃/min的升温速率将物料加热至300‑600℃，保温5‑20min，得到无氟官能团的二维层状MXene材料。本发明利用微波作为热源，将MXene材料置于真空烧结炉中，由于微波具有选择性加热的优势，可对含氟官能团微区加热，避免了传统热处理对物料和坩埚的整体加热；较低的热处理温度和较短的处理时间，避免了二维MXene晶粒长大和层状结构崩塌，为MXene表面官能团选择性调控，特别是含氟杂质的去除提供了一种新方法。
678
0

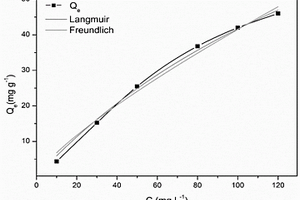

本发明公开了一种MOFs材料的制备方法，该方法以过渡金属为金属中心、2,5‑呋喃二羧酸为有机配体、酸或碱为矿化剂，通过水热法制得多孔材料；本发明的制备方法合成简单易操作，产率高，得到的功能材料化学性质稳定；利用该材料处理水体中的抗生素，可以达到回收和富集的目的，抑制其在自然界中的迁移，与现有抗生素吸附剂相比，本发明得到的材料能够快速高效地去除废水中的四环素，其吸附量超越了以对苯二甲酸为有机配体的MIL‑101，这一发明具有很高的研究价值和应用前景。
908
0
本发明提供一种多元络合法制备超细铜粉的方法，属于电子材料、功能材料和粉体材料科学领域。以硫酸铜为溶质、离子水为溶剂，配制铜盐溶液；再配制多元络合剂，将铜盐溶液与多元络合剂混合均匀，配制成多元铜络离子溶液；加入还原剂，然后搅拌进行液固分离，再用离子水洗涤铜粉至水为中性无色；烘干即得到超细铜粉。所得超细铜粉的表面形貌为球形或类球形状，松装密度大于3.0g/cm3。用于制备铜导体浆料，具有阻值低、可焊性好、附着力强等特性。本发明工艺过程简单，操作方便，设备投资小。用于制备铜导体浆料，具有阻值低、可焊性好、附着力强等特性，降低了铜浆料成本。
726
0
本发明公开了一种高吸附量的锂离子印迹纳米复合膜的制备方法，属功能材料制备技术领域。本发明首先利用“共混改性”和“沉浸‑凝胶相转化法”合成PVDF/TiO2复合膜，提高膜材料的亲水性能；然后以PVDF/TiO2膜为载体、Li+为模板、12‑冠醚‑4为单体，通过印迹聚合过程制备出吸附量高，选择性良好的PVDF基锂离子印迹纳米复合膜，用于锂离子的选择性富集。本发明所述方法实现了含锂复杂溶液体系中锂离子的选择性富集，吸附效果优于目前现有的锂离子印迹材料。
613
0
本发明公开了一种采用微生物处理煤化工废水的方法，包括以下步骤：将功能菌剂与密集有毛细孔构造的材料按重量比6～10:1的比例进行混合，得功能材料，然后投入至煤化工废水中。本发明的优点是：能实现功能菌剂不断增殖的同时逐渐将水中呈溶解、胶体状体的有机污染物质消耗或转化为稳定的易降解物质。相比现有重力隔油和气浮分离的工艺，更加经济环保，综合能效优势明显，对于无害化处理煤化工废水具有重大意义。
790
0
本发明涉及PE内外壁材料技术领域，具体涉及一种高强度防渗改性PE内外壁材料及其制备方法。该高强度防渗改性PE内外壁材料，其外壁采用生物质基纳微米结构功能材料硅炭和PE共混，其内壁采用PE/EVOH/MOS2多元材料复合而成，其特征在于，按重量份计，外壁材料包括以下原料制成，聚乙烯50～80份，硅碳材料20～50份，分散剂硬脂酸锌0.5～2份，热稳定剂PEP 0.5～1份、抗氧剂1010 0.15～0.5份、抗氧剂168 0.15～0.5份。本发明还提供了该材料的制备方法。本发明提供了一种高强度防渗管材材料及其制备方法,解决现有PE管道长期掩埋受压的情况下容易变形、破裂受损和受侵蚀受损的问题。
611
0
本发明属于OLED墨水及制备领域，具体为一种OLED墨水及其制备方法。本专利采用OLED各功能材料为原料，通过物理气相沉积，利用分子自组装获得OLED高纯度纳米材料，以醇类、二醇衍生物类、芳香烃类、醚类、卤化烃类、酯类、胺类、酚类、酮类及乙腈、吡啶、苯酚、高纯水、N,N‑二甲基酰胺（DMF）、二甲基亚砜（DMSO）、汽油、煤油等单种或多种不同比例混合液为有机溶剂，OLED高纯度纳米材料通过粉碎并均匀溶解分散在有机溶剂中，置瓶封装后得到OLED墨水，实现OLED材料的溶液化，将OLED器件制备带入全打印、高性能、全柔性、全彩色等特性，有效简化了制备工艺，降低器件成本，有助于促进柔性全彩色OLED器件打印制备及产业化发展。
909
0

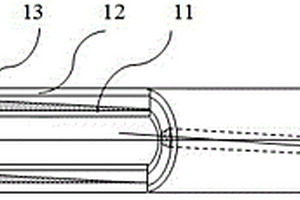

本发明公开了一种具有螺旋通道的改进型管状气流单元，包括从内往外设置的吸热层、隔热层，还包括支撑件：所述支撑件位于吸热层、隔热层之间呈螺旋状缠绕在吸热层上形成螺旋通道；和/或支撑件位于隔热层外呈螺旋状缠绕形成螺旋通道。本发明具有多个螺旋通道结构能有效分散烟气流经途径，且螺旋结构能延长气流路径，最终有效降低主流烟气温度以及通过横向传热的滤棒表面温度；本发明的端面为多通道结构，能有效抵住产香材料不至于被加热片推出；本发明可在其气流通道内填充大量的功能材料，能有效赋予卷烟致香成分和特殊功能，提升卷烟抽吸口感和品质。
684
0
本发明提供一种银钛纳米抗菌玄武岩鳞片复合环氧涂层，其特征在于包括以下组分：组分A：环氧官能度为2的双酚A型环氧树脂，组分B：环氧官能度为3的脂肪族缩水甘油醚，组分C：环氧官能度为1的脂肪族缩水甘油醚，组分D：末端为胺基，主链分子量为100‑1000聚环氧丙烷/环氧乙烷的二胺类化合物，分散剂，消泡剂，流平剂，颜料，填料，流变助剂R1，耐磨填料，抗菌功能材料，流变助剂R2，提供的环氧复合涂层具备多重三维交联结构，提高了组合物的硬度与韧性，减少菌种对涂层的附着与红虫滋生。
648
0
本发明涉及一种针对重金属背景区农作物的降砷增硒调控剂，所述的降砷增硒调控剂以质量分数计，由以下配方组成：叶面砷控材料为15‑25％；叶面硒功能材料15‑25％；叶面活性剂为5‑10％；叶面乳化剂5‑10％；外生菌种菌剂5‑15％，溶剂15‑55％。本发明经试验表明，降砷效果可以达到40％以上。同时在施用时添加钾、锰等植物生长必须营养元素，起到增产作用，增产效果可以达到8％以上。本发明的叶面调控剂产品具有高效阻断砷离子向水稻、蚕豆籽粒以及辣椒产品中转运的功能。经过项试验表明，该发明具有降砷增硒的效果，且性能稳定。
758
0
本发明公开一种废弃醋酸纤维滤棒的再生方法及其应用，将废弃醋酸纤维滤棒分切成醋酸纤维滤棒段；再熔融造粒，经挤出拉伸成型或注塑成型或3D打印成型，得到复合材料。所得复合材料作为卷烟领域的固件使用。本发明的方法无需对废弃醋酸纤维进行除杂处理，回收成本低，节约资源，更加环保。固件可以降低卷烟燃烧后的气流温度，解决了废弃滤棒难以回收和回收成本高的技术问题。可与可降解高分子材料或功能材料按比例混合后再经熔融挤出成型制备固件，赋予固件特有的外观和气味，可起到防伪的作用，产品应用形式丰富。
中冶有色为您提供最新的云南有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月25日 ~ 27日
2024年07月26日 ~ 28日
2024年07月26日 ~ 28日
2024年08月13日 ~ 15日
2024年08月20日 ~ 22日
