全部
▼
热搜：
1090
0
本发明涉及一种纳米硅酸镁锂／聚己内酯复合材料及其制备方法。它包括以下步骤：（1）聚己内酯溶解于N,N‑二甲基乙酰胺溶剂；（2）纳米硅酸镁锂粉末加入去离子水分散均匀后，再采用溶剂交换法分散于N,N‑二甲基乙酰胺；（3）硅酸镁锂溶液加入聚己内酯溶液中混匀，转移至‑20摄氏度中沉淀；（4）在所得沉淀中加入无水乙醇进一步析出沉淀，沉淀经冷冻干燥后得到纳米硅酸镁锂／聚己内酯复合材料。本发明采用溶液共混法，在不进行化学改性的情况下，将层状团聚的纳米硅酸镁锂均匀分散于聚己内酯聚合物，得到纳米硅酸镁锂／聚己内酯复合材料。该制备方法简便快捷，环境污染小，所制得复合材料生物相容性佳，在实际生产与骨组织再生领域有应用前景。
1042
0

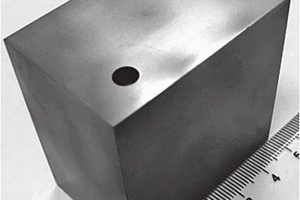

本申请公开了一种易加工碳化硅基复合材料的制备方法。所述方法将含有MAX相材料和碳化硅的原料在惰性氛围中烧制，得到所述碳化硅基复合材料。本申请工艺简单，制备了兼具高硬度、抗磨损性能以及良好加工性能的陶瓷基复合材料。本申请还公开了上述方法得到的易加工碳化硅基复合材料。
839
0

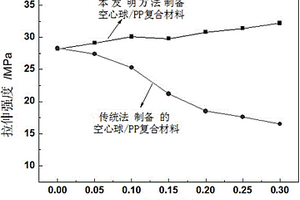

本发明公开了一种粉煤灰空心球/PP复合材料及其制备方法，其是通过硅烷偶联剂对粉煤灰空心球进行表面活性处理后，将经处理的粉煤灰空心球与PP颗粒、PP‑g‑MAH颗粒充分混合，然后将混合物挤出造粒再注塑成型，得到轻质高吸能的粉煤灰空心球/PP复合材料。本发明通过使用硅烷偶联剂和增容剂PP‑g‑MAH来改善粉煤灰空心球和聚丙烯之间的相容性，提高粉煤灰空心球/PP复合材料的强韧性，所得复合材料不仅具有高的比强度、良好的抗冲击性能，还有高的阻尼性能、降噪吸能和电磁屏蔽等性能，可用于作为抗冲击材料与吸音降噪材料；且本发明工艺简单易操作，可消耗大量粉煤灰，有利于实现废弃物的回收利用，具有良好环保价值。
1079
0
本发明公开了一种增强改性聚丙烯复合材料，按重量份计，包括100份PP，30‑60份木粉，2‑10份纳米碳酸钙，5‑15份马来酸酐接枝三元乙丙橡胶（EPDM‑g‑MAH），4‑7份硬脂酸。木粉为木材、竹子、棉秆等农业废弃物经切碎、粉碎、球磨等一系列机械粉碎后，经NaOH溶液预处理后的木粉。本发明提供的一种增强改性聚丙烯复合材料，通过木材填充、增强PP；通过纳米碳酸钙在改善复合材料的力学性能的同时，渗入木粉空隙，改善木粉与PP界面的相容性；通过硬脂酸使木粉较均匀地分布在PP塑料的基体中；通过EPDM‑g‑MAH在进一步增加木粉与PP相容性的同时，还能提高复合材料的冲击性能。
1100
0

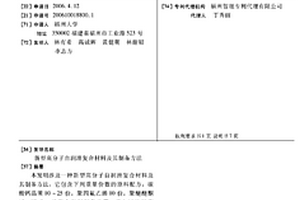

本发明涉及一种新型高分子自润滑复合材料及其制备方法,它包含下列重量份数的原料配方:碳酸钙晶须10～25份,聚四氟乙烯10份,聚醚醚酮65～80份;且包含下列制备步骤:将上述原料在130～150℃温度干燥后混合,放入搅拌机内高速搅拌;之后放入热压模具模腔内熔融,加压20MPa使材料成型,保压8～10min后,随模具降温至100℃,脱模冷却至室温;在250℃温度保温1小时即可。本发明目的是以碳酸钙晶须增强聚醚醚酮,以聚四氟乙烯作为减摩剂,发挥聚醚醚酮基体、碳酸钙晶须、减摩剂之间的协同耦合作用,实现自润滑减摩耐磨,从而获得具有摩擦系数小、磨损率低、承载能力强、成本低等优点的新型高强度自润滑复合材料。
850
0

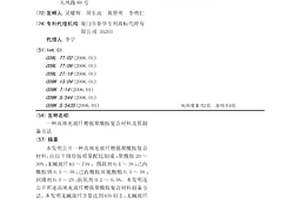

本发明公开一种高填充玻纤增强聚酰胺复合材料，由以下组份按质量配比制成：聚酰胺20～30%；无碱玻纤65～75%； 偶联剂0.1～3%；己内酰胺钠0.5～5%；己内酰胺异氰酸酯0.5～5%；润滑剂0.3～2%；抗氧剂0.2～0.5%。本发明还公开所述高填充玻纤增强聚酰胺复合材料制备方法。本发明无碱玻纤含量达到65%以上，无碱玻纤原材料广且价格便宜，节省产品成本；拉伸强度可达到180～250兆帕，悬臂梁缺口冲击强度可达到140～200焦/米，弯曲强度310～380兆帕；制品表面光泽，对现有技术玻纤增强聚酰胺存在的烧焦、露纤和表面有料花的现象有较大改善。
913
0

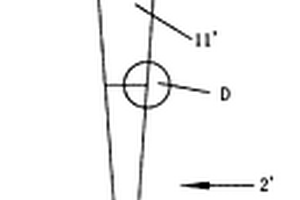

本实用新型克服现有复合材料打印喷头挤出的材料复合不良导致打印质量差的缺陷，提出一种材料复合良好且打印质量高的用于复合材料的挤出型打印喷头。它包括喷头本体、第一加热块、第二加热块、包材通道、芯材通道，第一加热块设置在第二加热块上方，芯材通道竖直设置在第一加热块内且贯穿第一加热块，第二加热块顶部开设有混料腔，喷头本体竖直固定在第二加热块内且进料端延伸到混料腔内，包材通道水平设置在第二加热块内且包材通道与混料腔底部相通，芯材通道位于混料腔正上方且混料腔的直径大于芯材通道直径。两种耗材在进入到喷头本体之前在混料腔混合，包材在混料腔内各方的压力相等，使包材能够均匀地包裹在芯材外部形成包裹式复合材料。
625
0

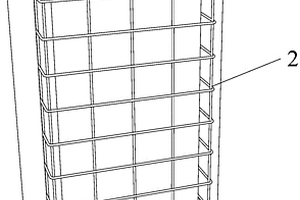

本实用新型公开了一种高韧性水泥基复合材料永久性柱模板，包括增强网片和高韧性水泥基复合材料层组成；所述增强网片和高韧性水泥基复合材料层围设形成环柱形框架，所述增强网片内嵌于高韧性水泥基复合材料层中由浇注而成，沿该中空柱模板的周向延伸；所述高韧性水泥基复合材料由细砂、水泥、粉煤灰和硅灰通过添加剂混合后，添加纤维材料构成。本实用新型通过高韧性混凝材料制成的水泥基复合材料柱模板实现了抗拉、抗弯、抗剪、抗扭强度，简化了施工难度，提升了施工速度，具有明显缩短工期优势；浇注混凝土完成后不需要拆除模板，有效约束混凝土，全面提升柱受压、受剪、受弯、变形能力和抗震性能，并具有优异的耐久性。
795
0
本发明公开了一种自清洁TPU泡沫复合材料及其制备方法，属于高分子复合泡沫材料领域，其所用原料按重量份数计为：TPU 150‑200份、发泡剂3‑8份、光催化自清洁PVDF涂层剂5份。本发明制备的自清洁TPU泡沫复合材料配方科学合理，环保无毒，工艺流程简单实用，采用新型rGO‑TiO2/PVDF光催化涂层剂进行涂覆，大大提高了PVDF的自清洁能力，同时使TPU泡沫的力学性能得到提高，并且石墨烯本身就有抗菌能力，更能提高TPU泡沫的抗污能力，为今后开发新型泡沫材料提供了新的思路，并在实际应用中具有巨大的社会经济效益。
662
0

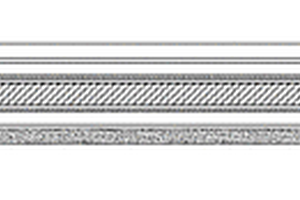

本发明涉及一种汽车内饰用天窗遮阳板复合材料，包括自下而上依次叠放无纺布、第一隔胶膜、第一玻纤毡、PU泡绵、第二玻纤毡、第二隔胶膜和面料层。本发明还涉及一种汽车内饰用天窗遮阳板复合材料的制造工艺，包括以下步骤：（1）将无纺布和第一隔胶膜预先复合，第二隔胶膜和面料层预先复合；（2）先在PU泡绵的两面涂布一层聚氨酯胶，然后在聚氨酯胶表面喷涂一层水；（3）按顺序进行叠放，然后送入油压机的模具中进行热压成型。本发明通过改变遮阳板成型的材料，采用胶膜和无纺布复合材料，面料层与胶膜复合材料，有效解决透胶问题，提高良品率，节约工时，有利于连续生产。
本发明公开了二维CdIn2S4/PDDA/二维NiFe‑LDH光催化复合材料及其制备方法，以及其二氧化碳还原的应用，通过简单的低温回流法、共沉淀法和直接搅拌的方法，制备得到二维CdIn2S4/PDDA/二维NiFe‑LDH光催化复合材料，所制备的二维CdIn2S4/PDDA/二维NiFe‑LDH光催化复合材料均具有比二维CdIn2S4材料更高的二氧化碳还原性能。此外，所制备的二维CdIn2S4/PDDA/二维NiFe‑LDH光催化复合材料在可见光（λ>420 nm）照射下具有更高的稳定性。
896
0
本发明提供一种高强度ABS复合材料及其制备工艺，所述ABS复合材料由ABS母粒、碳纤维、石墨烯、金属增强剂、相容剂、抗氧化剂、硬脂酸锌，硬脂酸和偶联剂组成。该复合材料的制备工艺如下：1）各基材制备；2）ABS母粒处理；3）硬脂酸处理的石墨烯；4）混炼制作基材颗粒；5）基材颗粒和金属增强剂、相容剂、抗氧化剂、硬脂酸锌和偶联剂熔融共混注塑成型。本发明工艺流程简单，连续性强，生产效率高，通过本发明制备的高强度ABS复合材料具有较高的冲击强度和表面硬度，并且还有高韧性、高强、轻质、高撕裂耐腐蚀等优点。
857
0

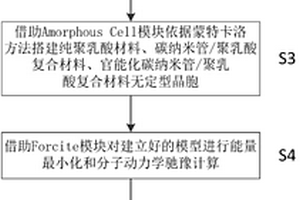

本发明涉及一种聚乳酸复合材料模型构建及性能预测方法，包括：S1）构建聚乳酸分子链，进行几何优化；S2）构建不同长度的碳纳米管模型，在其外表面接枝官能团，构建碳纳米管模型和官能化碳纳米管模型；S3）搭建纯聚乳酸材料、碳纳米管/聚乳酸复合材料、官能化碳纳米管/聚乳酸复合材料无定型晶胞；S4）对建立好的模型进行能量最小化和分子动力学驰豫计算；S5）计算晶胞模型力学性能参数；通过改变晶胞的边长达到拉伸目的展示应力应变关系，分析材料拉伸性能；对比分析相同温度、压强条件下三种材料模拟的力学性能参数和应力应变关系，得到预测结果。该方法有利于便捷、准确地预测聚乳酸复合材料的性能，降低实验成本，缩短研发周期。
1071
0

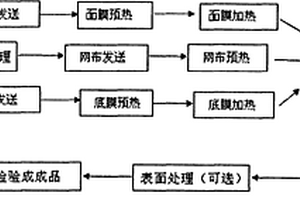

本发明提供一种水上休闲娱乐器材复合材料生产工艺:利用涂布浸渍机将聚酯纤维网布进行PVC糊胶黏剂预处理,高温状态下与PVC薄膜在贴合机进行双面的层压贴合,冷却定型成水上休闲娱乐器材复合材料。本发明的生产工艺科学合理,产品具有剥离强度、撕裂强度手感回弹性等物理性能指标都较好,成本较低,外观品种鲜艳;抗菌防藻性能,气密性好,使用寿命长等优点;有很高的市场竞争力,具有显著的经济效益。
718
0
本发明属于高分子复合材料领域，公开了一种低气味高耐候长玻纤增强聚丙烯复合材料及其制备方法，所述的复合材料，是由下列重量百分比的原料构成的，10‑60wt%的长玻纤、复合吸附剂0.5‑2wt%、耐候助剂0.5‑1wt%、相容剂1‑5wt%、32‑88wt%的聚丙烯PP粒子，与现有技术相比，通过采用低气味相容剂、复合吸附剂和气味处理装置联用的方法，最大程度的降低材料的气味和TVOC含量，所制备的长玻纤粒子浸渍效果好，制品表面浮纤少。本发明的有益收益是：所制备的低气味高耐候长玻纤聚丙烯复合材料力学强度高，气味低、VOC含量少、耐候性能优异，使用寿命长，且制备方法简单高效，可应用于对于工况复杂、气味要求高的环境中。
671
0
本发明公开一种无卤阻燃增强PET复合材料，包括如下重量份的原料：70～80份PET、20～30份增韧剂、15～20份改性无卤阻燃剂、3～8份改性阻燃协效剂、5～10份改性碳纤维、0.1～0.5份抗氧剂、0.2～1份润滑剂和0.1～0.5份抗水解剂，所述改性无卤阻燃剂为三聚氰胺磷酸盐与有机碳源的复配物，所述改性阻燃协效剂为PGMA接枝改性的蒙脱土，所述改性碳纤维为经过氧化处理的碳纤维。本发明还公开一种无卤阻燃增强PET复合材料的制备方法，制备方法简单方便，易于实现，制得的无卤阻燃增强PET复合材料，不仅具有良好的阻燃性能，还具有较强的强度和韧性，所制得的PET复合材料无毒、无烟，满足阻燃领域的使用要求。
941
0

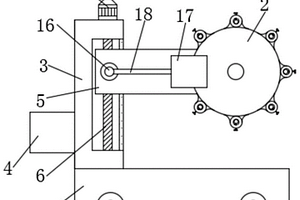

本发明公开了一种用于检测电力设备复合材料无损的装置，涉及检测电力设备复合材料无损相关技术领域，包括基座和旋转盘,基座的顶部左侧固定安装有导架，导架的右侧设置有承载板，导架的内部活动安装有丝杆，导架的右侧开口处固定连接有导杆。本发明还公开了一种用于检测电力设备复合材料无损的方法，包括六个步骤。本发明便于装置的调节使用，可使用于不同大小的芯棒，增大了适用范围，增强了装置的实用性，采用旋转的方式，可以连续对多个芯棒进行检测，提高了工作效率，且方便芯棒的定位，操作简单，能够对不同结构特征的复合材料芯棒的损伤特征进行快速比对分析,发现不同的结构损伤问题，具有快速方便功能。

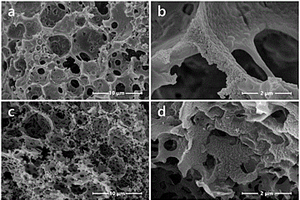

本发明属于电化学材料制备技术领域，具体涉及一种利用高内相乳液模板制备表面负载镍/钴微颗粒的多孔碳复合材料的方法。本发明采用高内相乳液模板法，经过聚合、简易自交联、热解实现了表面负载镍/钴微颗粒的多孔碳复合材料的制备，并通过改变水溶液中镍离子、钴离子的物质的量浓度之比，实现对镍钴含量的调控。制备的多孔碳复合材料具有较高的镍钴负载量，以制备的表面负载镍/钴微颗粒的多孔碳复合材料作为电极制备的超级电容器表现出良好的电化学性能。
1028
0

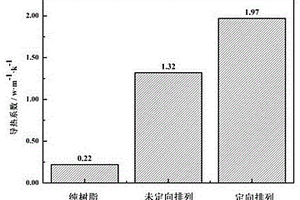

本发明属于环氧树脂复合材料制备技术领域，具体涉及一种高导热环氧树脂复合材料的制备方法。采用定向冷冻的方法将碳纳米管定向排列制成三维骨架，随后浸没在三氧化二铝粉末、固化剂和环氧树脂混合物中，分段升温固化后得到复合材料。制备流程简洁，制备条件要求温和，得到的环氧树脂复合材料导热性能优异。
767
0

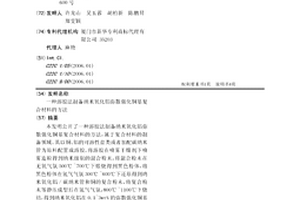

本发明公开了一种溶胶法制备纳米氧化铝弥散强化铜基复合材料的方法，属于复合材料的制备领域。其以铜、铝的可溶性盐类或者加配碳纳米管为原料配置成溶胶，将溶胶在喷雾干燥剂下喷雾造粒得到纳米级别的混合粉末，将混合粉末在无氧气氛500℃~700℃下煅烧得到黑色粉体，将黑色粉体在氢气气氛300℃~600℃下还原得到纳米氧化铝/碳纳米管和铜的复合粉末，将复合粉末等静压成型后在氢气气氛，800℃~1100℃下烧结，得到纳米氧化铝在0.1~3wt%的弥散强化铜基复合材料。本方法可获得致密化程度高、弥散相分布均匀的铜基复合材料，且工艺简单、生产效率高，可用于工业化生产。
本发明涉及木塑复合材料制备方法,具体涉及一种由经过热处理的植物纤维和塑料共混而成的木塑复合材料的制备方法。本发明通过下述方案实现:将植物纤维粉碎,20～120目过筛制成植物纤维粉末。经粉碎的植物纤维采用缺氧条件下进行热处理,热处理时间为0.5～24H,温度为140～350℃,优选温度范围为180～250℃。经热处理改性后的植物纤维与塑料、润滑剂、增塑剂、稳定剂、相容剂,在转速为800～1000R/MIN的高速搅拌下混合均匀制成混合物料。将混合物料在双螺杆挤出机中反应挤出、切粒得到粒料或经口模直接挤成制品。本发明所述的植物纤维粉末,经过热处理之后,减少了羟基数量,降低了亲水性,降低了最终制品的吸水率,尺寸稳定性得到提高。
1143
0

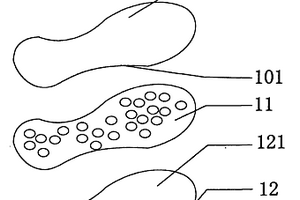

本实用新型涉及日常生活用品技术领域,特指一种橡塑复合材料鞋底,该鞋底分为三层,上层为垫布层、中层为胶粘层和底层为橡塑复合材料层,该胶粘层介于垫布层与底层间,其中该垫布层为一层软布材料,该底层则为一橡塑复合材料层;当热压同时使胶粘层产生变化,而使垫布层与底层紧密贴合,由于橡塑复合材料既保持了EVA材料的塑性又拥有橡胶材料的柔软、弹性减震和优良的耐磨耗性能,除可加强鞋底本有的硬度及强度外,且其鞋底的厚度薄,可让使用者有舒适的穿着感觉,且能增加使用的便利性及安全性。
699
0

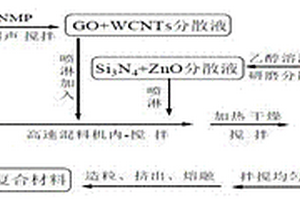

本发明公开一种聚醚醚酮基改性纳米复合材料的制备工艺，包括有以下步骤：（1）石墨烯和碳纳米管分散液制备；（2）纳米氮化硅和纳米掺铝氧化锌分散液制备；（3）聚醚醚酮混合料的制备；（4）聚醚醚酮基改性纳米复合材料的制备：本发明方法纳米填充料通过超声研磨后高速分散，再与聚合物喷淋粘附，然后熔融混炼，最后挤出造粒，得到新型的自润滑导热导电耐磨耐高温聚醚醚酮基改性纳米复合材料，该复合材料的结晶温度比纯聚醚醚酮提高12℃，增加了材料的耐高温、耐磨擦能力，增强了自润滑性能和导电导热能力，改善了PEEK材料的挤出加工性，机械性能高，韧性好，是一种综合性能优异的能复合聚合物材料，且制备工艺简单，成本较低。
811
0
本发明具体涉及一种C3N4/LaOCl复合材料的制备方法和应用，其属于光催化领域。本发明将低熔点的水溶性氯化物熔盐和适量三聚氰胺及氧化镧充分混合，在熔盐熔融温度下一步煅烧合成所述C3N4/LaOCl复合材料。本发明采用一步熔盐法制备C3N4/LaOCl复合材料，无需引入模板，简单易行，熔盐可水洗回收，成本经济，环境友好，易于大规模工业化生产。所得C3N4/LaOCl复合材料呈淡黄色、二维片状形貌，能够在可见光照下光催化水全分解生成H2和O2，生成的氢气和氧气物质的量之比接近于水全分解的化学计量比2:1，具有良好应用前景。
890
0
一种贵金属微区镶嵌型氧化物复合材料的制备方法，涉及无机复合材料。配制金属氧化物载体的组分阳离子锆、铝的水溶液，或金属氧化物载体的组分阳离子锆、铝的水溶液与其它碱土或稀土修饰离子的混合金属盐的水溶液，调节pH形成凝胶；分去水层，以乙酰丙酮对凝胶中的羟基进行置换并分去置换反应生成的水，反应后得表面乙酰丙酮化的氢氧化物凝胶载体，再转移至正辛醚溶剂中，将现场或离线合成的单组分贵金属或贵金属合金纳米颗粒引入，升温反应至纳米颗粒在载体表面落位完成，降温并沉降后，分去溶剂层得悬浮液；将悬浮液沉降后分去辛醚溶剂，煅烧除去复合材料中的各类有机助剂，再将煅烧产物还原，制得贵金属微区镶嵌型氧化物复合材料。
672
0
本发明属于纳米复合材料制备技术领域，具体涉及一种乳液原位聚合制备EVA/石墨烯复合材料的方法。该方法步骤包括：采用机械分散法将石墨烯在醋酸乙烯酯单体溶液中均匀分散，在高速搅拌下加入含有乳化剂、胶体保护剂、胶体稳定剂、pH调节剂的水中，在70~80℃下高速搅拌乳化，然后将混合液转移到聚合反应釜中，通入乙烯单体，保持系统压力在2.5~6Mpa，在70~95℃正常速度搅拌下进行乳液聚合制备EVA/石墨烯复合材料。本方法制备工艺简单、生产成本、容易控制和实现连续操作，适合工业化生产，所制得的复合材料的导热、导电、力学等各方面性能都有显著提升，具有可观的经济价值，为石墨烯改性EVA开辟了一条新途径。
1071
0

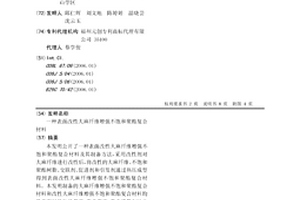

本发明公开了一种表面改性大麻纤维增强不饱和聚酯复合材料及其制备方法，采用改性剂对大麻纤维进行改性后，将改性的大麻纤维、不饱和聚酯树脂、交联剂、促进剂和引发剂通过热压成型得到表面改性大麻纤维增强不饱和聚酯复合材料。本发明制备的大麻纤维增强不饱和聚酯复合材料和改性大麻纤维增强不饱和聚酯复合材料均具有很好的拉伸强度、弯曲强度、弯曲模量与冲击强度。
834
0

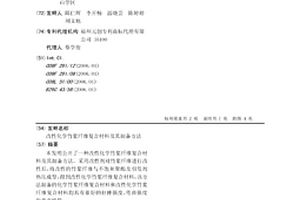

本发明公开了一种改性化学竹浆纤维复合材料及其制备方法。采用改性剂对竹浆纤维进行改性后，将改性的竹浆纤维与不饱和聚酯及引发剂热压成型，得到改性化学竹浆纤维复合材料，该方法制备的化学竹浆纤维复合材料和改性化学竹浆纤维复合材料均具有很好的拉伸强度、弯曲强度和弯曲模量。
861
0

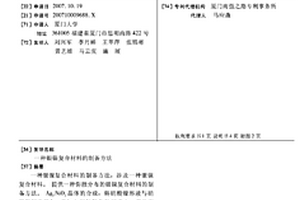

一种银镍复合材料的制备方法，涉及一种银镍复合材料。提供一种弥散分布的银镍复合材料的制备方法。Ag2NiO2晶体的合成：将硝酸镍溶液与硝酸银溶液混合，再加入到氢氧化钠溶液中，将反应后的溶液在230～270℃中保温至少72h即得Ag2NiO2晶体；在H2+N2气氛下，还原Ag2NiO2晶体；将Ag2NiO2晶体的还原产物球磨，得到微米级银镍复合粉体；将微米级银镍复合粉体压片，在保护气氛下烧结。由于在合成Ag2NiO2过程中已将银、镍原子进行排列，因此可实现二者在原子级别上的混合，所制备的银镍复合材料镍在银基体中的分布比较均匀。工艺简单、周期短、成本低，适用于工业化生产。
中冶有色为您提供最新的福建有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
