山东青岛有色金属复合材料技术理论与应用

高光泽高含量长玻纤增强PA复合材料的制备方法 721

 0

本发明公开了一种高光泽高含量长玻纤增强PA复合材料的制备方法，包括以下步骤：(1)制备连续长玻纤浸渍液：浸渍液a(氧化石墨烯水溶液)和浸渍液b(尼龙醇溶液)；(2)将PA、流动改性剂和抗氧剂在高速混合器中混合均匀后，经过双螺杆挤出机进入浸渍槽；(3)连续长玻纤依次经过浸渍液a、浸渍液b，烘干后长玻纤进入浸渍槽，玻纤含量通过严格控制双螺杆挤出机的主机转速和连续长玻纤的牵引速度调整为50～60份，经冷却、牵引、切粒、干燥，得到高光泽高含量长玻纤增强PA复合材料。本发明改善了高含量长玻纤增强PA复合材料生产过程中的断条和产品的浸润不均匀和浮纤情况，制备的复合材料外观好，具有优异的力学性能。

硫化镉-蒙脱土纳米复合材料的制备方法 1032

 0

本发明公开了一种硫化镉-蒙脱土纳米复合材料的制备方法，包括以下步骤：将蒙脱土分散到去离子水中，搅拌，得到蒙脱土悬浮液；将氯化镉溶解到去离子水中，得到氯化镉溶液，将氯化镉溶液逐滴加入到蒙脱土悬浮液中，得到溶液A；将盐酸溶液加入到硫代乙酰胺中，得到溶液B；将溶液A与溶液B同时置于密封容器中，于室温搅拌条件下反应12-24小时，然后经离心、洗涤、干燥，制得硫化镉-蒙脱土纳米复合材料。与现有技术相比，本发明首次合成硫化镉-蒙脱土纳米复合材料，采用本发明方法制得的CdS-MMT纳米复合材料催化活性高，以其为传感材料的比色生物传感器在检测过氧化氢时具有简便、稳定、灵敏度高等特点。

稳定型定向碳纳米管增强复合材料的制备方法 799

 0

本发明公开了一种稳定型定向碳纳米管增强复合材料的制备方法，其特征在于，具体包括以下步骤：（1）碳纳米管预处理；（2）磁性处理；（3）制铝粉包覆粉；（4）制增强碳纳米管；（5）制复合材料。本发明先对碳纳米管进行预处理，制得的酸化碳纳米管上含有羟基和羧基，大大增加了碳纳米管的反应活性，磁性处理后使碳纳米管的定向程度良好，便于后期可挤压得到任意厚度的掺杂定向碳纳米管的复合材料，铝粉包覆粉的制作中采用超声分散技术，减少了团聚现象发生，提高铝粉包覆粉的分散性和稳定性，和碳纳米管的热挤压得到的复合材料的拉伸强度为43MPa，压缩强度为125MPa。

聚乙烯醇-碳纳米管复合材料薄膜的制备方法 1099

 0

本发明涉及一种聚乙烯醇-碳纳米管复合材料薄膜的制备方法，步骤如下：将碳纳米管在5ml去离子水中超声分散30分钟，同时将1g聚乙烯醇溶解在10ml去离子水中，90°C搅拌至溶解，将两种溶液混合，碳纳米管的含量为0.2-3wt%，后再超声30分钟得到混合均匀的复合材料溶液，然后将均匀的混合溶液倒在平坦的基底上，60°C下烘干直到质量恒定，得到复合材料薄膜。本发明的方法制备的复合材料在物理性能上大大提高。

用作防腐喷涂的硫磺改性复合材料 702

 0

本发明公开了一种用作防腐喷涂的硫磺改性复合材料，具体涉及一种能够雾化喷涂在钢铁、混凝土等构筑物表面，涂层成膜并具有防腐作用的硫磺改性复合材料。其主料为硫磺，然后在硫磺中加入改性剂、偶联剂、稳定剂、增韧剂，经反应生成的产物，我们把它称为改性硫磺。在改性硫磺中再添加骨料，就可以形成硫磺改性复合材料。这种硫磺改性复合材料具有较高的力学强度和弹性模量，优良的抗化学腐蚀性能、憎水防渗，抗紫外线、抗低温、抗冻融等特性，在构筑物表面粘结附着力强，成膜性好，可作为重防腐涂料应用，具备在恶劣大气环境中耐气候老化、低温柔韧性、延伸率、耐低温循环等性能。

桁骨复合材料制品及其流动介质成型模具和成型方法 993

 0

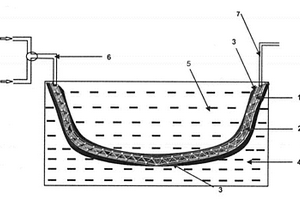

本发明桁骨复合材料制品及其流动介质成型模具和成型方法,桁骨复合材料制品由骨架增强材料、蒙皮材料和充填材料组成,骨架增强材料由杆固定连接而成并具有了制品的轮廓,在骨架增强材料作为外轮廓的节点上贴合蒙皮材料,填充材料嵌入在蒙皮材料内骨架增强材料的杆间,其流动介质成型模具包括容器、型腔、灌注装置和流动介质,其成型方法是将充填材料灌注到型腔中,充填材料固化得到制品。本发明免去模具型腔的加工制造环节,可大幅度降低制造成本,并且充分发挥骨架材料的增强作用,制品的体积可以很大,不受传统加工设备的限制,改变增强材料的杆的长度和数量,蒙皮材料和增强材料很容易形成新的型腔,因而加快了产品更新换代的速度。

基于核壳结构三维骨架的聚合物基高介电复合材料的制备方法 1005

 0

本发明公开了一种基于核壳结构三维骨架的聚合物基高介电复合材料的制备方法,涉及高介电复合材料技术领域，制备过程包括：泡沫镍预处理、泡沫镍/钛酸钡复合材料的制备和聚合物基高介电复合材料的制备，其中，聚合物基高介电复合材料分为泡沫镍/钛酸钡/环氧树脂、氧化镍/钛酸钡/环氧树脂复合材料和氧化镍(镍)/钛酸钡/环氧树脂复合材料三种。本发明制得的聚合物基高介电复合材料，能在损耗低于0.1的情况下获得高达8000的介电常数，且可方便地通过调整电泳沉积量、烧结温度和氧化温度改变介电常数和损耗，具有制备方法简单、易于操作，适用性和实用性强等优势。

生物功能化的碳/碳复合材料及其制备方法 663

 0

本发明属于生物医学领域，具体涉及一种碳/碳复合材料表面生物功能化修饰方法。利用化学修饰方法使碳/碳复合材料获得复合临床使用要求的表面修饰层，并且通过接枝共聚技术将血管内皮生长因子固定于碳/碳复合材料表面。采用自由基取代和偶联接枝的方法实现碳/碳复合材料基体表面多糖分子和血管内皮生长因子的固定化，通过构建与碳/碳复合材料基体具有化学键合特征的表面生物功能化修饰层，提高碳/碳复合材料人工骨材料的骨整合性能，赋予其良好的骨组织相容性；采用抑菌分子基团和具有调控骨细胞分化增殖的血管内皮生长因子进行碳/碳复合材料表面生物功能化修饰可以克服现有碳/碳复合材料基人工骨长期骨整合效果不佳的问题，可以满足临床应用。

PBS复合材料及其制备方法 879

 0

本发明属于高分子材料加工制备技术领域，尤其涉及一种高性能PBS复合材料及其制备方法。包括具有下述重量份的各组分：PBS 100份、有机盐微球1～15份、抗水解剂0.02～0.30份。本发明采用的有机盐微球粒径可控，且在PBS中分散均匀，并可提高PBS的热变形温度，降低PBS的玻璃化转变温度；本发明制备的PBS复合材料属于全生物降解材料，且原料来源于生物质资源，从根本上解决了资源短缺和白色污染问题；本发明制备的PBS复合材料只需简单的物理共混即可，其制备工艺简单，设备投资小，操作过程易于实施。

高分散金属氮碳与层状硫化物的复合材料的制备方法及应用 667

 0

本申请公开了一种高分散金属氮碳与层状硫化物的复合材料的制备方法，包括：在惰性氛围中，将高分散的多元金属氮碳前驱体与气化的硫源焙烧反应，利用不同金属与硫元素的亲和性的不同，制备高分散金属氮碳与层状硫化物的复合材料。本发明还提供了高分散金属氮碳与层状硫化物的复合材料作为电化学催化剂的应用。本发明所提供的高分散金属氮碳与层状硫化物复合材料的制备方法操作简便、安全性高，不需要后处理步骤，利于工业放大生产。

碳纳米管填充天然橡胶复合材料室温硫化制备方法 923

 0

本发明公开了一种碳纳米管填充天然橡胶复合材料室温硫化制备方法，属于高分子材料配方与制备领域。制备方法的配方原料组分按重量比为：天然胶100份、碳纳米管8份、氧化锌5份、硬脂酸2份、防老剂RD1份、硫黄3份、促进剂ZDC1份、促进剂黄原酸钾1份；工艺步骤为：（1）将天然橡胶和碳纳米管分别溶于溶剂，搅拌、超声使其分散均匀；（2）混合这两种溶液；（3）用溶剂溶解橡胶助剂并超声分散，混合均匀，并加入到橡胶碳纳米管混合溶液中；（4）用真空干燥箱为分散均匀的混合溶液进行真空除泡；（5）在室温下干燥。本发明所述的方法设备简单，无高温高压，操作容易，室温下即可制得硫化天然橡胶碳纳米管复合材料。

嵌入式高温共固化大阻尼复合材料及其制备工艺 954

 0

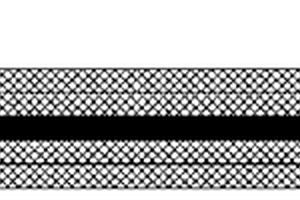

本发明公开了一种嵌入式高温共固化大阻尼粘弹性材料，其成份质量份数比为：丁基橡胶92.5-93.5份；氯化丁基橡胶6.5-7.5份；氯化聚乙烯2.9-3.1份；氧化锌3.9-4.1份；硬脂酸0.8-1份；炭黑50-52份；辛基酚醛树脂5.9-6.1份。本发明同时还公开了该复合材料的制备方法。它以丁基橡胶与氯化丁基橡胶的混合物为主要原料，将其溶解于有机溶剂中制成未硫化的粘弹性阻尼材料溶液，将其刷涂和喷涂在复合材料预浸料表面，采用刷涂法或/和喷涂法将阻尼层作为特定的铺层嵌入到复合材料结构中，再通过共固化工艺曲线将其制成嵌入式复合材料阻尼结构构件，在高速列车、航空、航天等高科技领域有着广泛地应用前景。

共固化短纤维树脂基阻尼复合材料的成型工艺及成型件 769

 0

针对复合材料圆筒形零件加工方法，本申请公开了一种共固化短纤维树脂基阻尼复合材料的成型工艺及成型件，与传统的树脂基复合材料薄壁筒的离心加工工艺不同，该工艺采用的原材料是由三种不同密度材料组成，包括两种不同密度的短纤维环氧树脂和一种阻尼材料。在进行离心成型时，这三种材料被制成流体按照密度的大小分三次分别进行匀速注入，利用这三种材料所受离心力的不同进行分层，当三种材料分布稳定后依照树脂的固化工艺进行共固化，得到壁厚均匀的嵌入式共固化短纤维树脂基阻尼复合材料圆筒形薄壁件，该法加工出的工件除了具有良好的减振隔声性能外，还具有质量高、气孔等缺陷少、致密度高、机械性能好等特点。

去除水中氟离子的复合材料及其制备方法 769

 0

本发明属于水处理领域，具体的说是一种复合材料，此复合材料为二氧化锰与活性炭的复合物，二氧化锰负载在活性炭表面。本发明还提供一种此复合材料的制备方法，包括：取活性炭颗粒用去离子水冲洗，干燥备用；取四水醋酸锰加入至蒸馏水中搅拌溶解，得醋酸锰溶液；取处理后的活性炭，加入至醋酸锰溶液中，加入高锰酸钾溶液；弃去悬浮液，剩余材料经去离子水反复冲洗至洗出液澄清，最后干燥，得到二氧化锰/活性炭复合材料。本发明通过在水处理过程中常用的活性炭上负载二氧化锰，解决了普通活性炭只能优先吸附天然有机物和微量有机污染物，而不能吸附水中氟离子的问题，降低了饮用水中的氟离子，解决了饮用水中氟含量超标的问题。

PVC-GONR复合材料薄膜的制备方法 816

 0

本发明涉及一种PVC-GONR复合材料薄膜的制备方法，步骤如下：（1）在150ml三口烧瓶中加入50ml浓硫酸及0.1g MWNT，搅拌2小时直到外观上看起来呈均匀的黑色溶液，在此溶液中缓慢加入0.1-0.5g的KMnO4，室温下先搅拌1小时，再升温到70°C反应1小时，将反应液倒入500ml去离子水中，离心沉淀，用稀盐酸溶液和去离子水多次洗涤后，得到GONR；（2）将GONR在5ml去离子水中超声分散30分钟，同时将1g PVC溶解在10ml去离子水中，90°C搅拌至溶解，将两种溶液混合，GONR的含量为0.5-2 wt%，后再超声30分钟得到混合均匀的复合材料溶液，然后将均匀的混合溶液倒在平坦的基底上，60°C下烘干直到质量恒定，得到复合材料薄膜。本发明的复合材料薄膜的物理性能大大提高。

碳纤维复合材料的表面处理方法 675

 0

本发明涉及一种在表面自由能较低、含硅脱模剂较多的碳纤维增强环氧树脂或酚醛树脂复合材料表面上的处理方法，包括以下步骤：(1)用300～1000目的水砂纸初步打磨碳纤维复合材料基材表面，去除表面大部分的含硅脱模剂以及低活性组分，并使部分亲水性较强的官能团裸露；(2)用脱脂棉蘸取1％～5％浓度的NaF与HCOOH混合液(NaF：HCOOH＝0.1～0.01)，擦拭打磨后的基材表面5～10min，将剩余的含硅脱模剂全部除去，并轻微溶胀碳纤维复合材料基材表面；(3)在去除脱模剂的表面涂覆一层约10～40μm厚的高活性、相容性较好的树脂类过渡层，自然干燥3～5h后再做相应涂装处理。本发明工艺简单、成本低，最终可大幅度提高碳纤维复合材料表面与涂料的附着能力。

短肽/二氧化硅/羟基磷灰石多孔复合材料的制备方法 949

 0

本发明涉及一种短肽/二氧化硅/羟基磷灰石多孔复合材料的制备方法，属于生物复合材料制备技术领域，可用作骨修复三维支架材料使用，具有良好的生物活性、机械性能和降解特性，有利于提高骨修复的效果。所述制备方法包括：将短肽分子溶于水中，使其组装；将组装好的短肽溶液、硅前驱体、粘合剂混合，使它们反应形成短肽/二氧化硅凝胶；将凝胶用超纯水置换后利用冰凝诱导法冷冻样品，冻干后即可得到短肽/二氧化硅多孔材料；利用模拟体液浸泡材料，冻干后得到短肽/二氧化硅/羟基磷灰石多孔复合材料。本发明用于制备有机‑无机多孔复合材料，具有易于调控的多级孔结构，可作为人工骨材料的三维支架应用在骨修复领域。

碳纳米管增强铝基复合材料的锻造成型方法 898

 0

本发明涉及一种碳纳米管增强铝基复合材料的锻造成型方法，包括以下步骤：步骤一，提供可锻的碳纳米管增强铝基复合材料的锻造坯料；步骤二，加热坯料至0.8～0.99Tm，并通过保温进行均匀化处理；步骤三，至少将模具加热至1.02～1.25Tm，同时保证锻造过程中的模具温度也保持在1.02～1.25Tm；步骤四，将步骤二中的坯料加热至1.02～1.25Tm，并保温处理，使材料中出现适量液相；步骤五，将步骤四中保温后的坯料迅速转移到高温锻造机上进行锻造成型；所述Tm为基体铝合金的固相线温度。本发明利用微量液相在材料热变形过程中的调节作用来提高材料的成型性，克服了碳纳米管增强铝基复合材料变形难的问题，实现形状复杂、微观组织均匀的碳纳米管增强铝基复合材料锻件的制备加工。

3D C/氧化亚铜-AgNPs水消毒纳米复合材料及其制备方法 657

 0

本发明公开了一种3D C/氧化亚铜‑AgNPs水消毒纳米复合材料及其制备方法。首先以泡沫铜为基底进行预处理；然后采用碱性刻蚀液进行刻蚀，原位生成针状氢氧化铜纳米线结构，在真空下热处理生成氧化亚铜纳米线；随后浸泡于还原银的溶液中一段时间，然后将其置于管式炉中真空烧结，使氧化的泡沫铜及纳米线表面包覆一层镶嵌纳米银的碳膜。所制备纳米复合材料包括泡沫铜基底，在铜表面原位生成的氧化亚铜纳米线阵列，及其纳米线表面包覆的一层镶嵌纳米银的碳膜，具有良好的导电性。本发明的制备工艺简单、成本低廉、能够实现高效杀菌，对于实际水体中的微生物灭杀处理具有很好的应用前景。

带粘弹性薄膜的低温共固化高阻尼复合材料构件制作工艺 1068

 0

本发明公开了一种带粘弹性薄膜的低温共固化高阻尼复合材料构件制作工艺，阻尼材料能与环氧树脂BA9913碳纤维或玻璃纤维预浸料在120℃共固化；制作工艺为研究使用四氢呋喃溶剂将该阻尼材料原料制成阻尼材料胶料溶液，开发使用双面刷图工艺将复合材料预浸料制成带阻尼薄膜的预浸料，根据设计的铺层顺序将带阻尼薄膜的复合材料预浸料铺设其中，通过热压罐工艺制成嵌入式低温共固化高阻尼复合材料试件，实验证明本发明所提出阻尼材料组分和制作工艺的有效性，为嵌入式低温共固化高阻尼复合材的广泛应用奠定了基础。

硫化银-蒙脱土纳米复合材料的制备方法 932

 0

本发明公开了一种硫化银-蒙脱土纳米复合材料的制备方法，包括以下步骤：将蒙脱土分散到去离子水中，搅拌，得到蒙脱土悬浮液；将硝酸银溶解到去离子水中，得到硝酸银溶液，将硝酸银溶液逐滴加入到蒙脱土悬浮液中，得到溶液A；将盐酸溶液加入到硫代乙酰胺中，得到溶液B；将溶液A与溶液B同时置于密封容器中，于室温搅拌条件下反应12-24小时，然后经离心、洗涤、干燥，制得硫化银-蒙脱土纳米复合材料。本发明首次合成硫化银-蒙脱土纳米复合材料，该硫化银-蒙脱土纳米复合材料具有纯度高、尺寸小、催化活性好等优点，以其为传感材料的比色生物传感器在检测过氧化氢时具有简便、稳定、灵敏度高等特点。

高耐磨橡胶/层状硅酸盐纳米复合材料阻燃钢丝绳输送带覆盖胶及其制备方法 718

 0

本发明公开了一种高耐磨橡胶/层状硅酸盐纳米复合材料阻燃钢丝绳输送带覆盖胶及其制备方法，首先选择阻燃性能好的氯丁橡胶和弹性好的顺丁橡胶为主体原料，利用插层法制备纳米层状硅酸盐，通过机械共混法将其与橡胶及其配合剂强力混合，制备橡胶/层状硅酸盐纳米复合材料覆盖胶。由于所制备的复合材料中层状硅酸盐以纳米片层的形式均匀分散在体系中，且与橡胶基体具有很好的结合力，大幅度地同步提高复合材料及输送带的耐磨性能、撕裂强度、耐老化、耐介质、耐热和阻燃性能等，提高了输送带的使用寿命。本发明所制备的输送带覆盖胶使用寿命长，性价比高。具有重要的应用价值。

羟基功能化离子液体/类水滑石复合材料及其制备方法和应用 1098

 0

本发明公开了一种羟基功能化离子液体/类水滑石复合材料及其制备方法和应用。本发明的技术方案首先合成了羟基功能化离子液体，然后取不同摩尔质量的羟基功能化离子液体，采用共沉淀法将离子液体负载于类水滑石表面，制备了一种具有片层结构的羟基功能化离子液体/类水滑石复合材料。本发明所得有机-无机复合材料兼具有功能化离子液体与类水滑石的结构和性能优势，该复合材料作为吸附剂，对水体中双酚A、苯酚或壬基酚污染物呈现出了良好的吸附去除能力，充分发挥了羟基功能化离子液体和类水滑石两种材料的协同优势作用，吸附性能明显优于类水滑石。

树脂基纳米复合材料制备方法 996

 0

本发明涉及高分子复合材料的处理和制备工艺技术领域,特别是一种聚合类树脂基纳米复合材料的制备方法,在搅拌状态下将树脂重量1-10%的纳米材料加入到树脂基体中,采用液体压力激波作用1-10分钟后,再加入树脂重量20-50%的固化剂,搅拌均匀,然后抽真空脱气后浇入涂有脱模剂并预热好的钢模中,放进烘箱经程序升温至100-150℃处理1-5小时,完全冷却后脱模,即得到树脂基纳米复合材料,本发明方法工艺路线简单,得到的纳米复合材料具有耐热性高强度高韧性和表面光洁度好等优良的综合性能,有着广阔的工业应用前景。

接枝共聚腐植酸与膨润土高吸水复合材料及其制造方法 1087

 0

本发明提供一种接枝共聚腐植酸与膨润土高吸水复合材料及其制造方法,其特点是:将腐植酸和膨润土均匀的混合在一起,用过硫酸盐与还原剂组成的氧化还原引发体系及交联剂,使用乙烯基类单体与腐植酸和膨润土组成的骨架产生多元接枝共聚反应,最终生成分子结构上有交联的接枝共聚腐植酸与膨润土高吸水复合材料。所述乙烯基类单体选用AA、AM中至少一种或选用AA、AM、MA中至少两种,乙烯基类单体的总用量与膨润土+腐植酸用量的重量比例为1.0～10.0∶0.5～1.0。原料来源丰富,成本低,既有高吸水、保水功能,又能改良沙化土地、且对植物的生长有促进作用、提高作物抗旱能力,生产工艺简单、可工业化生产。

高性能抗菌复合材料及其制备方法 693

 0

本发明本发明公开了一种高性能抗菌复合材料及其制备方法，所述高性能抗菌复合材料主要由以下组分按照重量份数制备而成：聚邻苯二甲酰胺(PPA)35～95份，乙烯‑甲基丙烯酸缩水甘油酯‑丙烯酸甲酯(E‑GMA‑MA)5～50份，纳米银粉0.5‑35份，纳米二氧化钛0.5‑35份，分散剂5‑15份，偶联剂0.1～1.5份，抗氧剂0.5～1份。本发明中所选择的PPA/E‑GMA‑MA耐高温工程塑料合金材料作为骨架，赋予抗菌复合材料以优异的耐高温、高强度、高韧性的性能，并且提高了抗菌复合材料的抑菌杀菌效率，扩大复合材料的使用范围，使其可以广泛应用在军工、核电、高铁隧桥等耐高温高湿的环境设备部件上。

新型复合材料的压缩机气阀弹簧 923

 0

本发明公开了一种新型材料的压缩机气阀弹簧，特别是一种新型复合材料的压缩机气阀弹簧，特别适用于空调领域。其技术方案是：通过改变组分、含量以及复合结构，可以得到不同性能的复合结构。虽然碳纤维复合材料(CFRI))的拉伸弹性模量较高,但其延伸率较低,抗冲击性能和断裂韧性较差,将碳纤维与玻璃纤维混杂使用,可使二者的优势互补,得到综合性能优异的复合材料。本方案主要是用碳纤维和玻璃纤维混合制成的复合材料片弹簧，碳纤维和混合纤维按一定比例混合，且混合时碳纤维的比例要高于玻璃纤维。本发明的特点是，本复合材料刚度和承载能力与重量大5倍多的钢片弹簧相当。具有强度大、承载能力强、抗压性较强、耐腐蚀、持久耐用的特性。

氧化石墨烯/水溶性聚氨酯复合材料的制备方法 939

 0

本发明属于复合材料制备技术领域，涉及一种氧化石墨烯/水溶性聚氨酯复合材料的制备方法，具体包括石墨粉预处理过程、氧化处理过程、后处理过程和制模测量过程，其利用物理共混法进行氧化石墨烯/水溶性聚氨酯复合材料的制备，过程简单、成本低、可控性强，适合大规模工业化生产，所制备的氧化石墨烯/水溶性聚氨酯复合材料具有良好的拉伸强度和定伸强度，用其制备的纳米复合材料可应用于工程材料和特种纤维等领域，拥有良好的应用前景；该方法设计新颖，原理科学，过程简单，操作简易，制备效率高，成品强度好。

海胆状硅碳复合材料及其制备方法和应用 657

 0

本发明属于储能电极技术领域，提供了一种海胆状硅碳复合材料及其制备方法和应用。本发明提供的海胆状硅碳复合材料中，导电纳米材料一端结合在有机碳笼上，另一端自由存在于有机碳笼的外侧，形成了具有海胆状的硅碳复合材料。杂化碳笼中导电纳米材料的存在，促进了电子传输；将海胆状硅碳复合材料用于锂离子电池时，提高了锂离子电池的快速充放电性能。实施例的数据表明：实施例3所得海胆状硅碳复合材料在8A/g的电流密度下，比容量为915mAh/g；循环500次后，容量保持率可达90％。

无卤阻燃乙烯-醋酸乙烯酯复合材料及其制备方法 899

 0

本发明提供了一种兼具良好的阻燃性能与力学性能、无卤环保、无析出、浅色、易加工的无卤阻燃乙烯-醋酸乙烯酯复合材料及其制备方法。本发明的无卤阻燃乙烯-醋酸乙烯酯复合材料，包括乙烯-醋酸乙烯酯50wt%~75wt%；有机磷酸酯12wt%~24wt%；三聚氰胺类化合物6wt%~10wt%；多元醇6wt%~10wt%；聚硅氧烷0~4wt%；氮硅烷偶联剂0.5wt%~2wt%。本发明的无卤阻燃乙烯-醋酸乙烯酯复合材料及其制备方法，通过选择有机磷酸酯与三聚氰胺类化合物、多元醇复配，选择聚硅氧烷协阻剂并用，得到的阻燃乙烯-醋酸乙烯酯复合材料，阻燃与力学性能明显得到提高，且该复合材料无卤环保、无析出、浅色、易加工。
