江苏镇江有色金属废水处理技术理论与应用

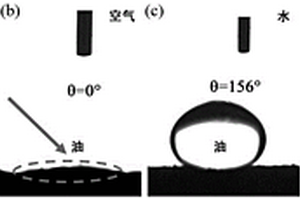

利用粉煤灰进行油包水或水包油乳液分离的方法 662

 0

本发明属于环境功能材料制备技术领域，涉及一种利用粉煤灰进行油包水或水包油乳液分离的方法；步骤如下：将粉煤灰用去离子水清洗，然后进行干燥处理，干燥后再进行研磨、筛分；将筛分后得到的粉煤灰铺展为粉煤灰层，作为分离层；在进行乳液分离前进行预先润湿；分离水包油乳液时，先用水进行预先润湿；分离油包水乳液时，先用油进行预先润湿；预先润湿后，即可进行乳液分离；本发明的原料低廉易获取，实现了废弃物的回收再利用；所使用的粉煤灰层展现了水下超疏油和油下超疏水性质，同时实现阻水和阻油功能；工艺简单，设备要求低，绿色环保，无需额外化学处理及外力，并且，具有优异的分离功能和循环使用性，在处理工业废水领域具有广阔的前景。

丙烯酸复合多糖类水凝胶的制备方法及其应用 1035

 0

本发明属于高分子复合材料技术领域，涉及水凝胶的制备，尤其涉及丙烯酸复合多糖类水凝胶的制备方法。包括：按照每5 mL去离子水溶解氢氧化钠，再等比例量取5 mL丙烯酸，在冰水浴中滴加丙烯酸中和，中和度达到65～80%后，得到溶液A；按照每10 mL去离子水超声溶解壳聚糖和葡聚糖，配成0.1～1.6wt%壳聚糖和1～4wt%葡聚糖溶液，得到溶液B；将溶液B倒入溶液A中混合得到溶液C，加入引发剂搅拌均匀，再加交联剂溶解，65～85℃超声3～4h后，得到水凝胶粗样；用无水乙醇浸泡粗样10 h，60℃下真空干燥24 h，研磨成粉，干燥即得。本发明所述方法简单绿色环保、易于操作、成本低廉，没有产生大量的污染环境的废水。所制备的水凝胶的性能良好，适合工业化生产。

凹凸棒土负载氢氧化钾的非均相催化剂及其制备方法和在生物柴油催化合成中的应用 943

 0

本发明属于催化剂技术领域，涉及一种凹凸棒土负载氢氧化钾的非均相催化剂及其制备方法和在生物柴油催化合成中的应用。本发明公开的凹凸棒土负载氢氧化钾的非均相催化剂的制备方法，包括酸处理天然凹凸棒土原料制得改性凹凸棒土，然后将其作为载体，氢氧化钾作为负载物经高温焙烧制备而成。本发明所述催化剂制备方法简便，催化效率高，催化生物柴油后易与产品分离，催化剂具有良好的稳定性、催化活性高，可多次重复使用。与传统的均相碱催化剂相比，降低了对设备的高要求和设备腐蚀程度，减少了反应工序和工业废水，很好地解决了均相催化剂带来的不利影响，降低生产成本。所合成得的产品符合国内外现有生物柴油的质量标准，可以代替石化柴油使用。

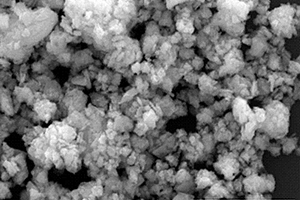

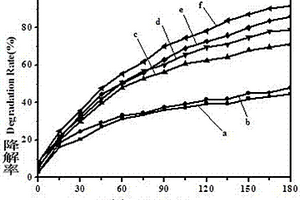

液相沉淀法制备四氧化三钴复合光催化剂的方法及应用 777

 0

本发明属于纳米材料制备技术领域，涉及复合光催化剂的合成，尤其涉及一种液相沉淀法制备四氧化三钴复合光催化剂的方法及应用。本发明所述液相沉淀法制备四氧化三钴复合光催化剂的方法，包括如下步骤：以金属铋盐作为添加剂，以钴盐和沉淀剂碳酸氢钠为原料，经液相沉淀，通过调节添加剂的含量以及其他变量，高温烘干后制得。本发明采用液相沉淀法，成本低，操作简单，所制产物颗粒分布均匀，颗粒性能高，保持分散体系相对稳定，可对纳米粒子的大小和形貌进行调控，粒径分散性良好，形貌较好。本发明所制得的纳米铋复合四氧化三钴可用作光催化剂应用于废水处理，光催化降解染料污染效果显著，适合工业化生产。

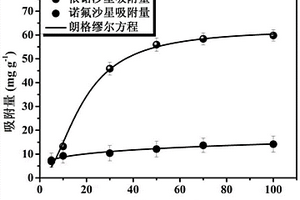

有机无机杂化依诺沙星分子印迹复合膜材料的制备方法 903

 0

本发明公开了有机无机杂化依诺沙星分子印迹复合膜材料的制备方法，属新材料技术领域。先制备无机硅纳米球(SiO₂)进行表面改性后，与聚乙烯亚胺(PEI)进行接枝，制备有机无机杂化SN‑PEI纳米粒子，之后与聚偏氟乙烯(PVDF)膜进行共混制得基膜，最后以依诺沙星作为模板分子，丙烯酰胺(AM)为功能单体，4‑乙烯基吡啶作为交联剂，偶氮二异丁氰(AIBN)为引发剂进行印迹聚合反应，基于分子印迹技术，制备一种高性能的有机无机杂化依诺沙星分子印迹复合膜材料(SPEMIMs)，并用于检测废水中残留的依诺沙星。本发明的制备方法具有操作简便，易于实施，产率较高，反应条件温和等特点，有望应用于工业生产中。

功能化生物质炭基吸附剂的制备方法及其应用 969

 0

本发明属于复合材料技术领域，涉及一种功能化生物质炭基吸附剂的制备方法，包括：在冰水浴中，将丙烯酸缓慢加入到10mol/L强碱溶液中，搅拌均匀；配制羧甲基纤维素和木质素磺酸钠的混合水溶液；按照体积比2:1将上述两种溶液混合，加入经活化预处理的废棉生物炭充分混合均匀，再加入引发剂过硫酸钾、交联剂N,N亚甲基异丙烯酰胺，60～80℃水浴反应1～2h，分离后60～80℃干燥研磨而得。本发明以丙烯酸为聚合单体，通过接枝共聚复合羧甲基纤维素和木质素磺酸钠以及生物质炭，工艺流程简单、易于操作、成本低廉，实现了合成工艺的绿色化。将所制备的功能化生物质炭基吸附剂，应用于废水中重金属离子以及染料的去除，吸附性能良好，适合工业化生产。

氮掺杂BiOIO₃光催化剂的制备方法及其应用 672

 0

本发明属于纳米材料制备和应用技术领域，涉及光催化剂，具体涉及一种氮掺杂BiOIO₃光催化剂的制备方法，包括：配制等摩尔的五水合硝酸铋和碘酸钾混合溶液，转入水热反应釜中120～160℃反应4～16h，自然冷却后过滤、水洗、烘干，研磨得BiOIO₃纳米粒；将BiOIO₃纳米粒与尿素混合研磨，置于马弗炉中180～260℃煅烧2～6h，自然冷却后，研磨得氮掺杂BiOIO₃光催化剂。本发明还公开了将其应用于光催化降解废水中的有机污染物。本发明制备方法简单易行，安全环保，产物成本低，易于工业化生产，有很高的应用前景和实用价值。制得的氮掺杂BiOIO₃光催化剂，有效提高了材料可见光吸收性能，提高材料的光电流强度，增强材料光生电子、空穴的反应活性，具有显著的光催化降解有机污染物效果。

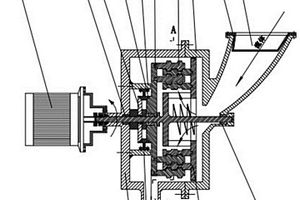

污水空化降解处理装置 719

 0

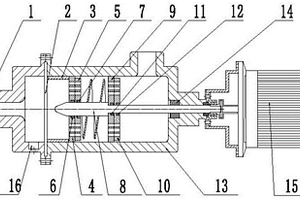

本发明提供了一种污水空化降解处理装置，包括壳体、空化组件、旋转轴和驱动装置，所述壳体上密封安装旋转轴，所述旋转轴上至少安装两个空化组件，所述驱动装置用于驱动旋转轴旋转；所述空化组件包括定子和转子；所述定子固定安装在壳体内壁，所述旋转轴穿过定子；所述转子安装在旋转轴上，所述定子和转子在壳体内同轴安装，所述定子的端面与转子的端面贴合；所述定子上设有若干定子孔，所述转子上设有若干转子孔，所述定子孔在定子上分布位置与转子孔在转子上分布位置相同，通过转子旋转使定子孔与转子孔之间的流通面积周期性的变化。本发明可处理生活污水和工业废水，并利用这些空泡溃灭带来的物理、化学变化来快速处理流体。

纳米复合材料、其制备方法及其应用 830

 0

本发明涉及一种纳米复合材料纳米复合材料、其制备方法及其用途，该复合材料为三元纳米复合物，其中增强相为碳氮烯、钼酸银，基础成分为Ag₃PO₄，其中碳氮烯的质量百分含量为2％～12％，钼酸银的质量百分含量为10％‑20％，余量为Ag₃PO₄。将固相烧结合成的g‑C₃N₄均匀分散到银氨溶液中形成碳氮烯‑银氨混合溶液；采用滴加的方式引入磷酸盐、钼源与表面活性剂的混合溶液，常温反应2‑4h，用去离子水、无水乙醇反复清洗产物，干燥、即得。提升磷酸银基复合光催化材料的光催化性能及稳定性，产率高，拓展其在光催化处理工业废水及光催化分解水产氧等领域的应用。

邻苯二甲酸二异丁酯的制备方法 958

 0

本发明公开了一种邻苯二甲酸二异丁酯的制备方法，包括以下步骤：（1）前期准备；（2）酯化反应；（3）中和反应；（4）脱醇脱色反应；（5）压滤和包装；在上述技术方案中，通过苯酐与异丁醇在浓硫酸作催化剂下进行合成，制备邻苯二甲酸二异丁酯增塑剂，该方法工艺简单可控，且该工艺方法的反应效率高；没有副产物，产量高，经济效益更好；具有反应周期短，反应条件温和，具有较好的工业应用价值；且对废水和废渣进行了很好的回收处理，节约了原料。

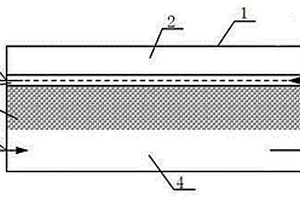

毛细驱动海水淡化蒸发器 1047

 0

本发明涉及一种毛细驱动海水淡化蒸发器，包括蒸发器外壳，蒸发器外壳内设有蒸汽腔、热交换机构和海水腔，蒸汽腔一侧设有蒸汽出口，热交换机构包括毛细层和若干换热管束，若干换热管束设置于毛细层顶层，若干换热管束均匀间隔设置于一条直线上，换热管束两端分别设有热源进口和热源出口，海水腔两端分别设有海水进口和海水出口，蒸汽出口、热源进口和海水出口位于同一侧；本发明可用于回收利用60℃以下，如工业废水、废气等低品位热能源的进行海水淡化。

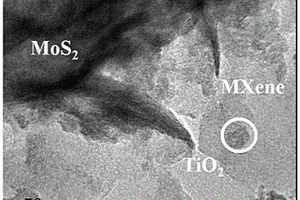

MXene复合纳米材料及其制备方法和应用 884

 0

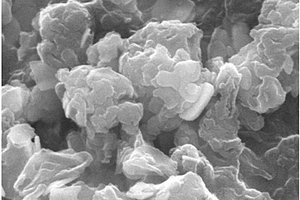

本发明公开了一种MXene复合纳米材料及其制备方法。该复合纳米材料的成分为：5～15％的MoS₂、3～10％的MXene，余量为TiO₂。制备方法是：将Ti₃AlC₂溶解到浓度为35～40％的氢氟酸溶液中，磁力搅拌去除其中的铝层，清洗、离心去除剩余的氢氟酸溶液，干燥过夜，得到刻蚀后的MXene；将其超声分散于水中形成分散液，磁力搅拌下依次加入可溶性钼盐、氯化羟胺、硫脲和钛源，搅拌并加入表面活性剂，170～200℃反应16～32h，清洗、离心，去除上清液，真空干燥，即可。其光催化涂层可有效降解工业废水中的甲基橙等有机污染物。本发明的制备方法成本价廉，生产工艺简单易控，产物差率高。

对旋式水动力空化装置 850

 0

本发明提供了一种对旋式水动力空化装置，包括壳体和旋转轴，所述旋转轴支撑在壳体内，还包括传动机构、左叶轮和右叶轮；所述左叶轮的一个端面和右叶轮的一个端面分别均布若干叶片，右叶轮安装在旋转轴上，左叶轮通过传动机构与旋转轴同轴反向旋转；所述左叶轮的叶片与右叶轮的叶片交叉设置，且所述左叶轮与右叶轮上的叶片径向相互交错分布。本发明通过控制空化泡的形成来处理生活污水和工业废水，这些空化泡作为独立的化学微型反应器，并利用这些空泡溃灭带来的物理、化学变化来快速处理流体。

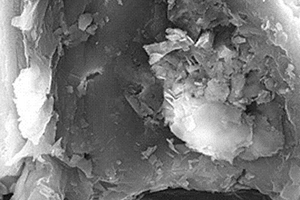

椰壳生物质炭复合羧甲基纤维素吸附剂的制备方法及其应用 644

 0

本发明属于复合材料技术领域，涉及吸附剂，特别涉及一种椰壳生物质炭复合羧甲基纤维素吸附剂的制备方法，包括：冰水浴中，将丙烯酸缓慢加入到10mol/L强碱溶液中，搅拌均匀；配制羧甲基纤维素的混合水溶液；按照体积比2:1将上述两种溶液混合，加入经活化预处理的椰壳生物质活性炭充分混合均匀，再加入引发剂过硫酸钾、交联剂N,N亚甲基异丙烯酰胺，60～80℃超声反应1～2h，分离后60～80℃干燥后研磨而得。本发明以丙烯酸为聚合单体，经接枝共聚复合羧甲基纤维素与椰壳生物质活性炭，工艺流程简单、易于操作、成本低廉，工艺的绿色化。将所制备的椰壳生物质炭复合羧甲基纤维素吸附剂，应用于废水中重金属离子、染料的去除，吸附性能良好，适合工业化生产。

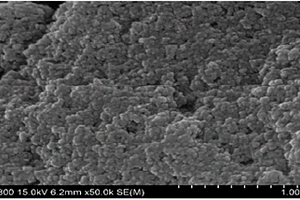

具有人工水通道的高通量复合纳米纤维膜的制备方法 607

 0

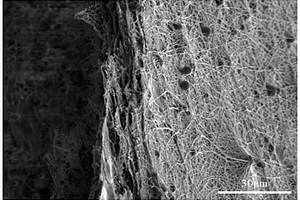

本发明属于纳米功能材料和环境水处理领域，公开了一种具有人工水通道的高通量复合纳米纤维膜的制备方法。该方法以单壁碳纳米管作为人工水通道，通过静电喷雾将其负载到静电纺丝纳米纤维膜基体的表面，克服了传统过滤膜受选择性和渗透性相互制约的劣势，制备了具有高渗透通量的复合纳米纤维膜。本发明制备方法操作简单，成本低廉，绿色环保，所制备的复合纳米纤维膜具有较高的渗透通量和良好的生物可降解性，在处理工业废水领域具有较大的应用前景。

双固废污泥制备除氟分离柱填料的方法 1056

 0

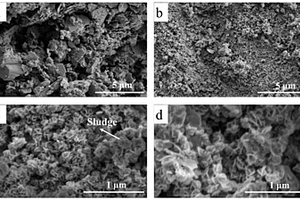

本发明属于固废资源化和化工分离技术领域，涉及一种双固废污泥制备除氟分离柱填料的方法，先取电镀污泥和自来水絮凝污泥分别恒温干燥、研磨、过筛，400～800℃煅烧4～8h，得预处理电镀污泥和自来水絮凝污泥；再按预处理的电镀污泥中的镍与自来水絮凝污泥中的铝以摩尔比为3:1～1:3计，混匀后加入到0.1～0.35mol/L的晶体结构导向剂溶液中，120～220℃水热反应10～35h，得污泥基复合材料，最后程序升温至200～350℃烧结4～8h，再升温至450～550℃保温2～8h，即得除氟分离柱填料。本发明工艺简单，所制得的除氟分离柱填料具有比表面积大，孔隙率高，除氟效果优异等的特点，用于废水中过量氟离子的去除以解决高能耗和环境污染问题，适宜工业应用。

西红柿的燃气-滚轮传送式催化红外加热去皮方法 909

 0

本发明公开了一种西红柿的燃气‑滚轮传送式催化红外加热去皮方法，涉及农产品和食品加工技术领域。按照下述步骤进行：打开前段燃气发生器，使西红柿经燃烧火焰加热10s；之后依次进入传送滚筒链360°翻滚前进，在催化红外350℃下加热4min后表皮破裂，剥皮后即得到去皮的西红柿产品。与目前常用的热水和碱液去皮方法相比，该发明的干法去皮方法无任何废水产生更绿色环保，番茄红素含量分别提高了133％和454％；与静态催化红外去皮方法相比，该发明的方法加热更均匀，加工时间缩短了17％，番茄红素含量提高了77％。说明该发明的方法更加节能环保，产品品质更好，连续化生产效率更高，工业化推广价值更高。

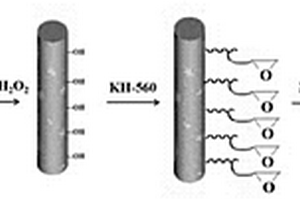

表面接枝功能聚合物改性玄武岩纤维的制备方法及其应用 827

 0

本发明属于复合材料技术领域，涉及微米级无机玄武岩纤维表面改性的方法，尤其涉及一种表面接枝功能聚合物改性玄武岩纤维的制备方法，首先用稀碱刻蚀增加玄武岩纤维的表面积，再以带有环氧基团的硅烷偶联剂为桥梁，与表面带有硅醇基团的玄武岩纤维发生化学接枝反应，得到表面带有环氧基团的玄武岩纤维；再将其浸于胺类化学试剂水溶液中2～8 h，最后表面接枝后的玄武岩纤维60～80℃干燥，得到功能化胺基接枝玄武岩纤维。本发明所述方法操作简单，易于推广，采用化学接枝法制得的改性玄武岩纤维接枝涂层较为均匀，并不影响其本身优异的机械性能，且改性后玄武岩纤维表面呈现弱正电性，因此其可应用于污废水处理生物膜载体领域，适于工业化生产。

纳米自洁涂料的制作方法 975

 0

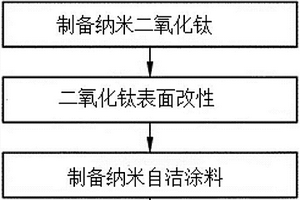

本发明提供的一种纳米自洁涂料的制作方法，通过该方法制备的纳米自洁涂料中的纳米二氧化钛具备良好的光催化活性有很强的氧化‑还原能力，对卤化物、氰化物、表面活性剂、含氮有机物及工业废水有良好的降解能力，对大气中的甲苯、甲醛、二甲苯和氮氧化合物都有很好的分解能力，从而对空气中的PM2.5有很好的分解作用；通过改性后的纳米二氧化钛与有机溶液具有良好的相容性，可以很好地分散在有机自洁涂料中，不会发生沉降，保证体系的稳定。

可再生改性活性炭吸附剂及其制备方法和应用 950

 0

本发明公开了一种可再生改性活性炭吸附剂及其制备方法。该可再生改性活性炭吸附剂由成分：二硫化钼/碳纳米管复合材料为4～8％，磁性纳米颗粒为3～5％，硅藻泥为5～15％，膨润土为6～12％，余量为活性炭组成。制备方法是：将改性碳纳米管改性后加入水中形成分散液，然后加入可溶性钼盐、硫脲和表面活性剂，磁力搅拌，160～190℃下真空保温18～20h，冷却、过滤、洗涤和干燥，得到二硫化钼/碳纳米管复合材料；将该复合材料与其他原料混合均匀，球磨、洗涤、干燥，然后在200～250℃真空煅烧1～2h，即可。本发明的可再生改性活性炭吸附剂对于工业废水中重金属离子的吸附能力大幅度超过目前的商品活性炭。

生物质炭修饰硒化钼纳米材料、其制备方法及其应用 763

 0

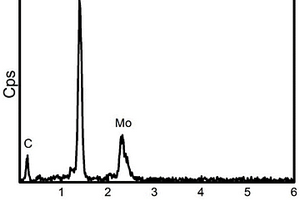

本发明涉及一种生物质炭修饰硒化钼纳米材料、其制备方法及其应用，该纳米材料包括2质量％‑10质量％无定型的生物质炭颗粒和余量的硒化钼纳米材料，无定型的生物质炭颗粒生长在硒化钼纳米片表面。制备方法是：将生物质废料经过醋酸锌溶液浸润、干燥和煅烧得到生物质炭颗粒；将所得的生物质炭颗粒分散到水中，加入可溶性钼盐、硒粉、还原剂及表面活性剂，密封水热反应后，得到生物质炭改性硒化钼纳米复合材料。本发明通过引入生物质炭修饰硒化钼提高活性炭的吸附性能和再生能力，并能应用于工业废水的吸附处理。

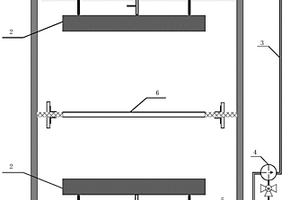

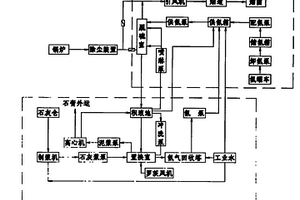

氨-石膏法脱硫系统 575

 0

本发明涉及一种氨-石膏法脱硫系统,包括脱硫系统和置换系统;脱硫系统包括氨罐车、卸氨泵、储氨箱、配氨泵、供氨箱、供氨泵、脱硫室、锅炉、除尘装置、引风机、烟道、烟囱、喷淋泵;置换系统包括石灰仓、制浆机、石灰浆泵、置换室、罗茨风机、氨气回收塔、氨泵、泥浆泵、离心机、积液池、工业水;烟气进反应塔前不需降温,吸收塔出口温度大于80℃,不需加热升温即可直接排入烟道,节约能源,降低运行费用。脱硫后的水液进行置换处理后循环使用,无废水排出。脱硫吸收塔以并流方式完成吸收反应,停留时间短,与目前其它湿法脱硫工艺使用的塔设备相比,其脱硫为气液逆流反应,设备尺寸小,占地面积小,利于老机组改造,无需改造新增引风机。

一株泡囊短波单胞菌及其在制备固定化微生物吸附剂中的应用 882

 0

一株泡囊短波单胞菌及其在制备固定化微生物吸附剂中的应用。本发明将泡囊短波单胞菌S3菌液与壳聚糖共培养，使泡囊短波单胞菌S3生长吸附在壳聚糖表面，形成的固定化泡囊短波单胞菌S3壳聚糖复合材料，抽滤后低温真空干燥；再将所得微生物复合材料加入到含有海藻酸钠水溶液中搅拌混合均匀，然后滴入氯化钙溶液，使微生物壳聚糖复合材料包埋形成海藻酸钠微生物壳聚糖微球，水洗后晾干得到固定化菌小球。泡囊短波单胞菌S3已保藏在中国微生物菌种保藏管理委员会普通微生物中心，保藏号为CGMCC NO.11072。本发明制备固定化菌小球可应用于重金属污染工业废水的处理，并且成本低、效果好及方便易回收。

短小芽孢杆菌及其在制备磁性微生物吸附剂中的应用 635

 0

一种短小芽孢杆菌及其在制备磁性微生物吸附剂中的应用。该菌株已保藏在中国微生物菌种保藏管理委员会普通微生物中心，保藏号为CGMCC NO.11071，保藏日期为2015年7月10日。本发明的磁性微生物固定化吸附剂可应用于重金属污染工业废水的处理，并且成本低、效果好。

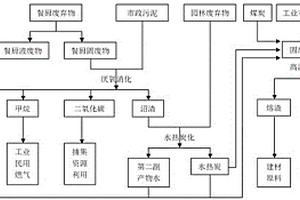

多源废弃物资源化利用方法 663

 0

本发明公开了一种多源废弃物资源化利用方法，实现多源固废协同资源化利用，将餐厨固废物与污泥实现协同厌氧消化、沼渣与园林废弃物协同水热炭化以及将水热炭与副产物废水协同高温气化，有效提高固废预处理效率、降低回收工艺过程中碳排放、提高能量和资源回收效率、减少废污排放，最终实现较高的经济效益和全生命周期负碳排放，基于多源固废不同特性，结合能量回收效率高的厌氧发酵工艺、先进的生物质水热炭化工艺和国内相对成熟先进的水煤浆气化工艺，提出了多技术集成的多源废弃物资源化利用方法，实现高附加值的生物柴油、工业民用燃气、建材原料、化工产品和二氧化碳的回收与利用，真正实现多源固废的高效、协同资源化利用和负碳排放。

涂装污水排放处理设备 629

 0

本实用新型提供一种涂装污水排放处理设备，包括第一沉淀池、第二沉淀池和吸附过滤池，第一沉淀池和第二沉淀池上方均设有配药罐，内部也均设有过滤装置，第一沉淀池顶部设有若干进液口且进液口处设有喷头，第一沉淀池的进液口通过管道连接有第一输液泵，第一沉淀池的出口处连接有第二输液泵，第二输液泵的出口处与第二沉淀池进口处相连，第二沉淀池的上端和底部分别设有第一出口和第二出口，第二出口连接有压滤机，压滤机的出口处与第二沉淀池的进口处相连，第一出口与吸附过滤池相连，吸附过滤池内设有活性炭筛网，吸附过滤池的出口处分别连接有循环池和生化处理池。本实用新型环保节能，且适用范围广、废水处理效率高、处理效果好。

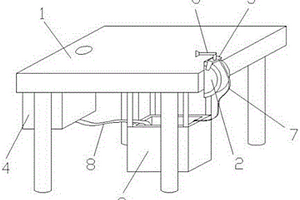

自带水箱的数控机床工作台用清洗装置 862

 0

本发明一种自带水箱的数控机床工作台用清洗装置，包括工作台、固定座、水箱和储水室，所述工作台右侧设有固定座，固定座通过焊接与工作台固定连接，固定座外侧设有滑座，滑座上设有喷头，所述工作台底部设有水箱和储水室，所述水箱和储水室之间设有第二水管，水箱通过连接杆与工作台底部固定连接，水箱与滑座之间设有第一水管，所述储水室通过焊接与工作台底部固定连接，工作台内部设有通孔，储水室置于通孔底部。该自带水箱的数控机床工作台用清洗装置通过在固定座上设有喷头，而且喷头可以全方位转动，进而提高了喷头对工作台的清洗效率，而且清洗后的废水通过通孔进入到储水箱内，进而使得水能够循环利用，提高水资源的使用率。

二维层状结构的石墨烯/碳氮烯/溴氧铋复合纳米光催化材料及其制备方法和应用 583

 0

本发明公开了一种二维层状结构的石墨烯/碳氮烯/溴氧铋复合纳米光催化材料及其制备方法和应用，基体材料为溴氧铋，石墨烯、碳氮烯为材料的稳定增强相；其中，石墨烯占5～20wt％，碳氮烯占5～20wt％，余量为溴氧铋；所述复合纳米光催化材料的形貌为二维层状结构的堆砌。本发明采用简易的工艺合成高光催化性能的二维层状结构的石墨烯/碳氮烯/溴氧铋复合纳米光催化材料，所得复合纳米材料对工业废水中的抗生素具有很好的降解效率，20min内对四环素的降解率可达60％以上，因此在光催化、气敏、污水处理等领域中具有重要的应用，有望用于大规模的工业生产。

碳氮烯/溴化银共修饰溴氧铋复合纳米光催化材料及其制备方法和应用 597

 0

本发明公开了一种碳氮烯/溴化银共修饰溴氧铋复合纳米光催化材料及其制备方法和应用，该材料为三元纳米复合物，其中，基体材料为溴氧铋，碳氮烯与溴化银为增强及稳定相，碳氮烯占5～10wt％，溴化银占5～20wt％，余量为溴氧铋，溴化银纳米颗粒均匀的生长在碳氮烯/溴氧铋复合纳米片上。本发明采用简易的工艺合成高光催化性能碳氮烯/溴化银共修饰溴氧铋复合纳米材料，所得复合纳米材料对工业废水中的有机染料具有很好的降解效率，50min内对RhB(罗丹明B)的降解率可达95％以上，因此在光催化、气敏、污水处理等领域中具有重要的应用，有望用于大规模的工业生产。

具有复杂纳米结构的生物‑无机杂化膜材料的制备方法及应用 625

 0

本发明属于复合膜材料的制备技术领域，尤其涉及一种具有复杂纳米结构的生物‑无机杂化膜材料的制备方法及应用。首先在三水硝酸铜溶液中加入M金属离子，碱性条件下晶化，经离子交换后得层状复合氢氧化物，剥离、真空干燥，去离子水分散后得其水溶液；酸化后的基片用聚苯乙烯磺酸钠溶液改性，将改性基片浸入复合氢氧化物纳米片水溶液得复合氢氧化物纳米片组装基片，浸入铜蓝氧化酶水溶液，得超分子有序组装膜材料；以复合氢氧化物纳米片和生物大分子为基元进行5～50次循环后制得。本发明充分利用生物无机纳米材料的有效复合，对于维持生物大分子的结构和提高生物大分子活性至关重要，且对工业废水的处理具有较高的效率，具有良好的工业应用前景。
