山东烟台有色金属复合材料技术理论与应用

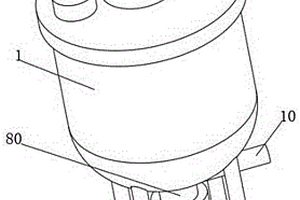

碳-碳复合材料生产设备及其生产工艺 957

 0

本发明公开了碳‑碳复合材料生产设备及其生产工艺，包括釜体，所述釜体上通过螺纹连接有釜盖，所述釜盖上安装有进料机构，所述进料机构的外侧设置有料斗，所述釜盖上设置有驱动机构，所述驱动机构包括电动机，所述电动机上设置有驱动轴，所述釜盖内转动连接有驱动轴，所述驱动轴的外侧滑动套接有连接套，所述连接套上焊接有齿轮，所述齿轮上啮合有齿环，所述齿环内固定套接有绞笼，所述进料机构上设置有搅拌机构，所述釜体上设置有出料机构，所述出料机构上设置有出料管。本发明涉及碳‑碳复合材料生产设备及其生产工艺，具有原料混合效率高和出料时不容易产生堵塞的特点。

硅基复合材料绝热垫及其制备方法 1032

 0

本发明公开了一种硅基复合材料绝热垫，包括连续相纤维布基材和填充相硅基绝热材料，纤维布基材为1‑5层，硅基绝热材料包括以下重量份的组分：纤维棉15‑20份、玻化微珠120‑180份、漂珠5‑10份、凹凸棒土水溶胶5‑10份和二氧化硅水溶胶5‑8份。本发明将硅基绝热材料涂抹在纤维布基材上制备出复合材料的绝热垫，在该绝热垫中，纤维布作为连续相起到增强力学强度的作用，硅基绝热材料起着绝热的作用，使本发明绝热垫兼具高隔热绝热性能和高强度的特性。

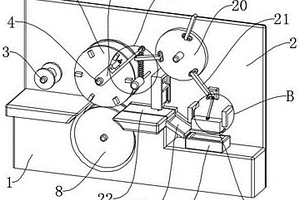

基于环保纸铝复合材料的包装装置及其方法 824

 0

本发明公开了一种基于环保纸铝复合材料的包装装置，包括工作台，所述工作台上固定连接有立板，立板上转动连接有转轴，所述转轴上固定连接有输送盘，所述输送盘上固定连接有凸起，所述转轴上转动连接有摆杆，所述摆杆开放端固定连接有支杆，所述立板上固定连接有限位杆，所述传送带上方设有裁切机构，传送带一侧设有热压机构；一种基于环保纸铝复合材料的包装方法，包括以下步骤：S1：送料；S2：裁切；S3：热压。本发明中，设置有输送盘、裁切机构以及热压机构，输送盘的设置使得每次输送的原材料的长度相同，便于进行下一步骤的裁切操作，将多个加工步骤融合到一个加工装置上，大大提高了加工的效率。

双金属发动机气缸复合材料的制备工艺 974

 0

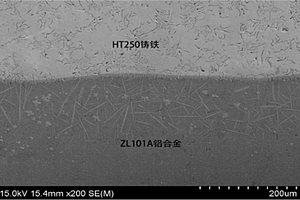

本发明涉及一种双金属发动机气缸复合材料的制备工艺，将HT250铸铁缸套先经酸洗进行表面脱脂除锈处理，再浸入配好的盐溶液中使表面在其中浸润，然后烘干，置于ZL101A铝合金熔体中热浸镀，将浸镀后的HT250铸铁缸套固定在金属型浇铸模具的型腔中浇铸熔融ZL101A铝合金，冷却；所述的盐溶液浓度为100-200g/L，由氟化钾KF、氯化钾KCl、氯化钠NaCl、氟化钙CaF2、氯化钙CaCl2按质量比39-46：16-26：15-21：6-15：5-10混合加水配成。本发明发动机气缸复合材料由ZL101A铝合金和HT250铸铁通过自行配制表面活性剂处理和双金属复合铸造工艺获得，其中ZL101A铝合金和HT250铸铁两种金属材料不混合，保持各自原有的物理性能，但是拥有极佳的结合界面，实现了99.5%以上的铸造冶金结合。

聚氨酯树脂体系及其用于制备拉挤成型纤维复合材料的方法 576

 0

本发明公开一种聚氨酯树脂体系及其用于制备拉挤成型纤维复合材料的方法。所述聚氨酯树脂体系主要包括：a)异氰酸酯，b)组合聚醚多元醇，c)扩链剂，d)防老化助剂，e)内脱模剂，f)凝胶催化剂。所述树脂体系还可以含有聚碳酸酯二元醇。该聚氨酯树脂体系与纤维增强材料有良好的浸润性能，可以在2.4-2.8米/分钟的拉挤速度下生产出高表面质量的合格产品，具有高的拉伸强度，制品长期户外使用不宜发生老化变色。

石墨烯聚(5‑醛基吲哚)纳米复合材料的制备 926

 0

本发明涉及石墨烯聚(5‑醛基吲哚)纳米复合材料的制备，包括：首先，在0.5‑0.7mg/mL氧化石墨烯的水溶液中采用一室三电极体系中进行石墨烯的电化学沉积，沉积电压为‑1.8V，至此，化学还原的氧化石墨烯被修饰在了ITO导电玻璃上；然后，在含0.1‑0.3mol L‑1 TBATFB的乙腈溶液中采用一室三电极体系，工作电极为化学还原的氧化石墨烯修饰的ITO导电玻璃，使0.02‑0.04mol L‑1 5‑醛基吲哚1.35V的电压下进行电化学聚合，从而制备石墨烯聚(5‑醛基吲哚)纳米复合材料。

单项、织物玻璃纤维复合材料及其制备方法 676

 0

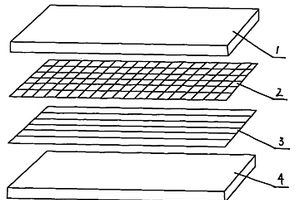

本发明公开了一种单项、织物玻璃纤维复合材料及其制备方法,其特点是它包括上覆盖环氧树脂层(1),上覆盖环氧树脂层(1)下设织物玻璃纤维(2),织物玻璃纤维(2)下设单项玻璃纤维(3),在单项玻璃纤维(3)下设下覆盖环氧树脂层(4),上覆盖环氧树脂层(1)和下覆盖环氧树脂层(4)为无溶剂环氧树脂胶膜;其制备方法是它由下述两步法制得,先制备无溶剂环氧树脂胶膜,再将环氧树脂胶膜复合压在单项玻璃纤维和织物玻璃纤维的两面上,是一种挥发物含量低、无污染、纵横强度高、韧性好的复合材料,其制备方法方简单、节省人力,可广泛用于钓具、体育用品的生产。

碳纤维热塑性复合材料、其制备方法及其应用 928

 0

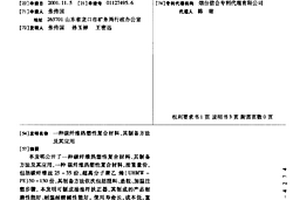

本发明公开了一种碳纤维热塑性复合材料、其制备方法及其应用,一种碳纤维热塑性复合材料,按重量份,包括碳纤维丝25-35份、超高分子聚乙烯(UHMW-PE)50-150份,其制备方法依次包括混料、造粒、加温注塑步骤,本发明可制成抽油杆扶正器,其制成的产品耐磨性能好、耐温耐酸碱性能好,使用寿命长,成本低,重量轻,抗冲击强度高。

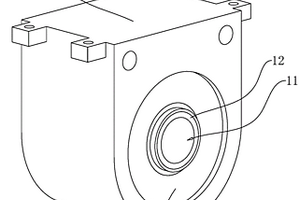

中间支撑轴承总成及用于该总成的聚氨酯复合材料 960

 0

本申请涉及中间支撑轴承总成及用于该总成的聚氨酯复合材料，中间支撑轴承总成，包括聚氨酯球头，其具有穿轴孔；球头壳，其为内环面与聚氨酯球头外环面相配合的柱状壳体，且其两端设置第一开口；轴承座，其具有可容纳球头壳的中空腔，中空腔在轴承座相对两面均设置第二开口；及支撑座；球头壳套设在聚氨酯球头外；同时球头壳设置在中空腔内，球头壳两端与中空腔壁分别通过第一弹性件相连接；轴承座固定在支撑座上；穿轴孔通过第一开口以及第二开口而与外界相连通。用于该总成的聚氨酯复合材料，包括聚氨酯弹性体、微胶囊十二醇、聚乙二醇脂肪酸酯、石蜡及淀粉。本申请的中间支撑轴承总成能对汽车传动轴的倾角变化进行调节和补偿。

具有陶瓷内衬的复合材料埚帮的制备方法 957

 0

本发明公开了一种具有陶瓷内衬的复合材料埚帮的制备方法。其步骤是：制备玻璃纤维布的改性液和炭纤维布的浸渍液；玻璃纤维布浸入改性液后取出烘干，得改性预浸布，炭纤维布浸入浸渍液后取出烘干，得炭纤维预浸布；将改性预浸布在缠绕机上进行缠绕，得多层结构的筒状体，将筒状体置于固化炉中，加热得初步固化筒状体；将改性预浸布与炭纤维预浸布叠合为复合预浸布，将复合预浸布在初步固化筒状体上进行多层缠绕，得复合筒状体，将复合筒状体置入固化炉中，加热得初步固化复合筒状体；将初步固化复合筒状体置入高温炉内，升温至1500℃～1800℃保温4小时，得具有陶瓷内衬的复合材料埚帮。

二氧化钛包覆空心玻璃微珠复合材料及其制备方法 599

 0

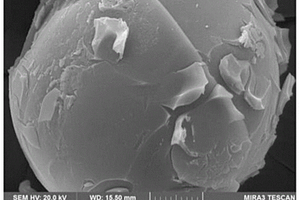

本发明提供一种二氧化钛包覆空心玻璃微珠复合材料及其制备方法。所述复合材料具有核壳结构，内核为空心玻璃微珠，其外表面包覆二氧化钛薄膜层，所述二氧化钛薄膜层的厚度为0.22～0.31μm；所述二氧化钛薄膜层包括金红石型二氧化钛和锐钛型二氧化钛，其中金红石型二氧化钛含量占比为89.5～95.9%。本发明方法通过无皂乳液聚合改性，提高分散性从而提高包覆物的含量，在空心玻璃微珠表面进行溶胶‑凝胶包覆，添加的硫酸锌降低能耗的同时增加其金红石型二氧化钛薄膜的含量，增强其对近红外波段反射性能。本发明解决了空心玻璃微珠的金红石型二氧化钛包覆率低、近红外波段反射率低、能耗高、合成工艺和设备复杂等问题。

复合材料冷却壁 624

 0

本实用新型涉及一种炼铁炉领域的炉体冷却设备,特别是涉及一种复合材料的冷却壁,本实用新型由于由正面和背面两块复合材料组合而成的炼铁炉冷却壁,两个面中间置有冷却水通道,正面和背面的接触面进行密封,其冷却强度和走水方式同全铜冷却壁,降低材料成本,具有一定的推广价值。

树脂基复合材料水性脱模剂及其制备方法 931

 0

本发明公开了一种树脂基复合材料脱模剂及其制备方法，所述脱模剂由以下重量份的组分组成：巯基聚硅氧烷20‑30份、有机溶剂0.5‑5份、乳化剂0.1‑0.3份，pH调节剂0.5‑2份、氧化石墨烯水溶液（氧化石墨烯重量含量约10%）0.1‑0.5份和去离子水70‑80份。本发明所述树脂基复合材料脱模剂具有良好的成膜性和耐磨性能，不仅可以保护模具、延长模具使用寿命，还能显著提高脱模次数。此外，该脱模剂成本低、制备工艺简单，有较好的稀释性、防锈蚀和冻融稳定性。

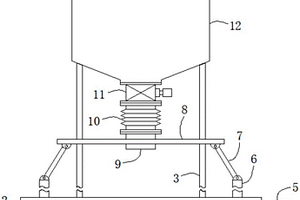

PBT复合材料制备用混合装置 819

 0

本实用新型涉及PBT复合材料生产技术领域，尤其涉及一种PBT复合材料制备用混合装置，包括稳固板，稳固板的顶壁上固定有稳固箱，稳固箱的顶壁的两侧均开设有移动孔，位于两个移动孔之间的稳固箱的上端固定有多个竖直的导向柱，所述导向柱的顶端固定有容料箱，容料箱的底壁上开设有出料孔，所述出料孔与电动卸料阀连接，所述电动卸料阀的下端设有橡胶伸缩管和排料管，所述排料管的外圈固定套设有水平的连接板，所述连接板的两端均铰接有呈倾斜设置的斜杆，所述斜杆的另一端与支撑块铰接，支撑块螺纹套设于螺纹旋向相反的第一丝杆和第二丝杆上。本实用新型可以调整排料口的高度，适用于不同身高的使用者，操作便捷，实用性较强。

车辆复合材料仪表台 920

 0

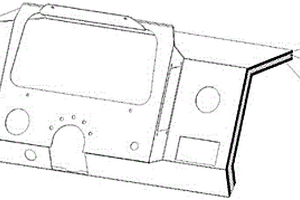

本实用新型公开了一种车辆复合材料仪表台，是复合材料制成的骨架表面喷涂弹性体涂料层，本实用新型车辆仪表台，不用模具，制作成本低，实用性强，产品重量轻，强度高，减震性好，外观漂亮，易清洗、耐腐蚀、抗磨损、耐老化，耐高、低温性能优良。本实用新型车辆仪表台，广泛适用于各种汽车、拖拉机，特别适用于坦克、履带装甲车，轮式装甲车、自动火炮、军用越野车等小批量生产的特种车辆仪表台。

用于卡车连杆套筒的自润滑高耐磨尼龙66复合材料及其制备方法 753

 0

本发明公开了一种用于卡车连杆套筒的自润滑、高耐磨PA66复合材料，是由重量份为50‑85份的粘度在2.6‑2.9的注射级PA66基础材料、15‑50份的短切或连续碳纤维、0.1‑0.8份的抗氧剂1010或1098、0.1‑0.8份的抗氧剂168、0.1‑0.8份的炭黑、0.1‑1份的润滑剂硬脂酸钙、1‑20份的PTFE或石墨或二硫化钼或芳纶，本发明采用尼龙66基高分子材料共混改性技术，通过碳纤增强、加工稳定、热氧稳定等熔融混合、挤出的方法，得到一种高性能、高耐磨的尼龙66复合材料。

高温热压精密陶瓷烧结炉用碳碳复合材料组合式模具 948

 0

本实用新型涉及热压陶瓷炉模具技术领域，具体为一种高温热压精密陶瓷烧结炉用碳碳复合材料组合式模具，包括阴模及其上方插接的阳模，阴模由碳碳复合材料制成的外套和内套紧密套接而成，外套和内套均呈圆筒状，外套的内表面和内套的外表面呈93度至95度的锥度，阳模从上至下包括上压柱头、上压锥头、第一下压头和第二下压头。本实用新型通过将原热压模具的阴模和阳模胚体均拆分制作，使阴模分成内外套组合式，再将这些组合构件单独采用碳布缠绕成准三维碳纤维针刺预制体，并经高温处理后且通过化学气相沉积或树脂浸渍炭化的致密方法制得，使得制备时间缩短，即间接使得生产成本得到降低。

基于榫卯结构的梯度复合材料及其制备方法 649

 0

本发明公开了一种基于榫卯结构的梯度复合材料，包括基体层与功能层，基体层与功能层之间通过榫卯结构连接；基体层包括刻蚀区和非刻蚀区，刻蚀区通过刻蚀形成有凸起或凹陷的榫卯结构；基体层至少包括两种金相组织，第一种金相组织为刻蚀相，第二种金相组织为保留相。本发明还提供了上述梯度复合材料的制备方法，包括步骤：(1)基体层制备；(2)刻蚀；(3)清洗；(4)涂层；(5)后处理。本发明能够在粘接力外提供更加紧密结合的榫卯力，提高功能层与基体层之间的结合强度。

埃洛石改性复合材料的制备 798

 0

本发明涉及埃洛石改性复合材料的制备，包括：称取3.0g埃洛石，加入75‑90mL无水乙醇，3‑5g去离子水，80℃回流1‑3h后，加入3.0gKH‑570，反应24h后，用无水乙醇洗涤3次，80℃干燥，即可获得接枝双键的埃洛石；称取1.25g Zn(NO₃)₂·6H₂O，0.25g氨基对苯二甲酸溶解在33mLDMF中，0.1g、0.25g和0.5g羧基化埃洛石，将所得悬浮液超声20min后转移反应釜中，100℃静置34h。离心收集，60‑80℃干燥24‑36h，制得IRMOF‑3/COOH‑HNT复合材料。

玻璃纤维复合材料 1025

 0

本实用新型公开了一种玻璃纤维复合材料,其特点是它包括上覆盖环氧树脂层(1),上覆盖环氧树脂层(1)下设织物玻璃纤维(2),织物玻璃纤维(2)下设单项玻璃纤维(3),在单项玻璃纤维(3)下设下覆盖环氧树脂层(4),上覆盖环氧树脂层(1)和下覆盖环氧树脂层(4)为无溶剂环氧树脂胶膜,是一种挥发物含量低、无污染、纵横强度高、韧性好的复合材料,其制备方法简单、节省人力,可广泛用于钓具、体育用品的生产。

具有杀菌和抑菌性能的纳米复合材料 911

 0

本发明涉及一种具有杀菌和抑菌性能的纳米复合材料。该复合材料包括二价、三价和四价金属材料，或者再包含一种稀土材料，最后再与磁性材料复合。该类材料可以通过调整组成制备出对细菌,病毒,真菌,孢子等可恢复和再循环的不同杀菌和抑菌药物。

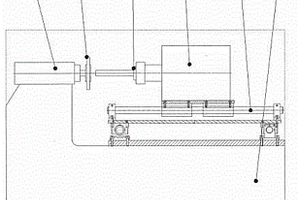

可用于复合材料车削加工的数控机床 705

 0

本发明提供一种以砂轮磨削代替刀片车削的CNC数控机床，采用高速电主轴或高速高精度气动磨头加装砂轮代替刀片作为磨削单元，多组磨削单元组成完整工具库，数控两轴导轨控制进给和切换工位。实现了高速，精密，连续加工。砂轮根据材料不同合理搭配，可以保证像单晶硅生产所需要的纯净度。整机密封，粉尘经过循环过滤，对环境没有污染。本发明的有益效果是，通过对二维炭基复合材料板切条加工螺栓和预制体炭基复合材料加工飞机刹车片的实践，产品纯净度高，尺寸精密，表面质量高，产品质量完全达到国际领先水平且生产功效高，无污染。经对比试验成品质量完全达到国际领先水平。

纳米导电高分子复合材料及其制备方法 897

 0

本发明提供了一种纳米导电高分子复合材料及其制备方法。由以下步骤制备而成：先将纳米二氧化钛和纳米三氧化二铝加入三口瓶中，通入水蒸气处理30‑40分钟，取出后烘干，得混合粉体；将二水合醋酸锌、六水合氯化高铁、溴化十六烷三甲基铵、十二烷基三甲基氯化铵和去离子水混合搅拌至溶解，加入氢氧化钠和去离子水配置的溶液，搅拌，再加入混合粉体、多壁碳纳米管、聚噻吩、水溶性酚醛树脂、甘氨酸和酪氨酸，超声振荡后搅拌，移入带有聚四氟乙烯内衬的反应釜中反应，最后冷却至室温，过滤，分别用乙醇和蒸馏水洗涤，干燥即得。本发明的纳米导电高分子复合材料具有很好的导电性能和热稳定性能。

复合材料环保包装盒 1001

 0

本实用新型提供了一种复合材料环保包装盒，包括热封涂料层、纸张层、底涂层、胶水层、铝膜层，所述铝膜层包括膜层和镀铝层，与传统的铝箔纸相比，铝的用量减少200~300倍，且更为安全环保；与现有的包装材料相比，本实用新型的包装盒材料层次结构设计合理，热封涂料层采用的是可直接实现热封或超声波粘附的水性热封涂料，包裹内容物时无需通过胶水胶黏，精简了生产工艺流程，节约生产成本。同时，相对于双层热封薄膜或多层铝膜复合材料，减少膜或铝用量，环保节能；可添加有附带特殊香气的物质，提高对产品的保香作用。

单项玻璃纤维复合材料及其制备方法 755

 0

本发明公开了一种单项玻璃纤维复合材料及其制备方法,其特点是它由下述两步法制得,先制备环氧胶膜,再将环氧胶膜与已处理的单项玻璃纤维的两面复合而成,是一种挥发物含量低、无污染、强度高、韧性好的复合材料,其制备方法方简单、节省人力,可广泛用于钓具、体育用品的生产。

聚氨酯跑道复合材料的制备工艺 617

 0

本发明公开了一种聚氨酯跑道复合材料的制备工艺，包括以下步骤：1)在惰性气氛下，使多元醇和二异氰酸酯在含二硫键的扩链剂及催化剂的作用下反应，生成聚氨酯预聚体；2)将聚氨酯预聚体、复配催干剂、三(2‑羧乙基)膦和EPDM橡胶颗粒混合均匀，制备得到所述聚氨酯跑道复合材料。本方法利用TCEP使扩链剂中的二硫键断裂，由此产生巯基并快速地和NCO基团反应，加快脂肪族异氰酸酯胶黏剂体系的干燥速度，同时使跑道具有优异的耐黄变性能。

碳纤维热固性复合材料、其制备方法及其应用 683

 0

本发明公开了一种碳纤维热固性复合材料、其制备方法及其应用,一种碳纤维热固性复合材料,按重量份,包括碳纤维丝0.3-2.0份、石粉0.5-3.0份、瓷粉0.5-3.0份、酚醛乙烯基酯胶液3.0-7.0份,酚醛乙烯基酯胶液为Atlac590、TBPB、29B-90、PS-125的混合物,碳纤维丝为uT-300或uT500,其制备方法依次包括配料、浇注模、加压固定、高温固化、拆模步骤,本发明可制成抽油杆扶正器,其制成的产品耐磨性能好、耐温耐酸碱性能好,使用寿命长,成本低,重量轻,抗冲击强度高。

电力电缆绝缘层复合材料的配方 928

 0

本发明公开了一种电力电缆绝缘层复合材料的配方，其技术方案具体如下：所述绝缘层复合材料的配方为：聚四氟乙烯60～70％，玻璃纤维8～15％；聚乙二醇1～5％；茂金属弹性体10～16％；对苯二甲酸二辛酯6～9％。本发明配伍科学，采用本发明所述的配方制成的绝缘材料具有极好的绝缘性能，耐酸碱耐腐蚀效果更好；且韧性强，抗水、耐老化性能好，包覆服帖。

热固性树脂、制备方法及其在纤维增强复合材料中的应用 694

 0

本发明公开了一种热固性树脂、制备方法及其在纤维增强复合材料中的应用。本发明通过双环氧化合物与二胺反应生成氨基封端的环氧低聚物，再与醛类化合物反应生成可交联的热固性树脂。该树脂基体应用于制备纤维增强复合材料具有服役期止后可快速降解回收的优点。

高分子复合材料的制备 793

 0

本发明涉及一种高分子复合材料的制备，包括：准确称取有机硅树脂97‑105g、固化剂2.5‑4g和催化剂0.5g，将上述各组分加入双行星动力混合搅拌机内搅拌60‑90分钟，得到基体树脂，向上述混合物中加入导热填料的成分，先加入球形氧化铝1045g，搅拌60分钟,加入氧化锌晶须55g，搅拌60分钟，在真空度为‑0.1MPa搅拌60分钟，把混合物涂成厚度为2mm的薄膜，120℃固化30‑60分钟，即得高分子复合材料。
