辽宁鞍山有色金属选矿技术理论与应用

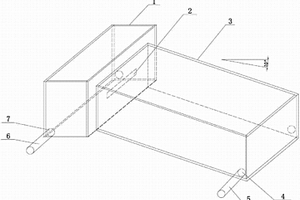

节能型氧化钙二次加药装置 899

 0

本实用新型涉及浮选加药设备技术领域，特别是一种节能型氧化钙二次加药装置。其特征在于由矩形加药箱和与此矩形加药箱做固定连接的溜槽所组成，在矩形加药箱与溜槽相连接的侧板上设有溢流口，在与此侧板相邻的两端板的下部分别设有排药口，此排药口通过排药管与浮选机相连接，溜槽端部的两侧板下部分别设有回流口，此回流口通过回流管与氧化钙一次加药桶相连接。本实用新型采用多点排药位置与多点排药的方式，形成动态的连续给药，避免氧化钙沉淀。保证了给药的均匀性，在优化生产指标的同时，减少了选选别工艺流程事故的故障点，避免了额外电能的消耗，年节约开销万元以上，对于选矿厂的发展和资源的合理利用有着深远的意义。

赤铁矿的选别工艺 640

 0

本发明属于选矿技术领域，特别是一种赤铁矿的选别工艺，包括对赤铁矿还原焙烧系统，将还原焙烧、水粹后的赤铁矿给入磁选系统中的三段阶段磨矿阶段选别流程和浮选系统中的一次粗浮选、一次精浮选和四次扫选作业，最终铁精矿品位60‑62%，回收率80%‑85%，铁精矿产品满足了烧结工艺的要求，而且回收率较高，大大增加了选厂的经济效益。

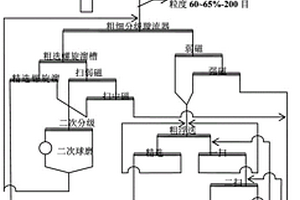

贫赤铁矿高压辊磨、粗细分级、重—磁—反浮选工艺 647

 0

本发明涉及一种贫赤铁矿高压辊磨、粗细分级、重—磁—反浮选工艺，其特征在于：将粒度为300～0mm的原矿粒度经粗破、中破筛分作业后，产品粒度为35～0mm，经高压辊磨和风力分级系统后，获得粒度‑200目含量60%～65%的产品，将该产品给入粗细分级旋流器分级、重选、磁选和离心机选别作业，获得品位为67.5%～67.8%，产率为31.33%～32%的最终精矿及品位为10.5%～11.5%、产率为67.5～68.5%的最终尾矿。本发明的优点是；由于本发明采用“高压辊磨—粗细分级系统”，代替细破作业和两段磨矿作业，直接就可获得粒度‑200目含量60%‑65%的产品，在简化工艺流程的同时可大幅度降低选矿成本，经济效益显著。

浓缩机回转支撑轴承及驱动电机的保护装置及方法 751

 0

本发明涉及矿山选矿工艺中的浓缩机技术领域，特别是一种浓缩机回转支撑轴承及驱动电机的保护装置及方法，包括浓缩机的原驱动电路和滑线和集电器，由设置在浓缩机驱动电路和滑线与集电器之间的依次连接的三相电流互感器、驱动电动机保护器、跳闸和声光报警装置、RS485/RS232转换器所组成，在滑线与集电器与电动机之间设置具有一个分励脱扣器的第一断路器或者在浓缩机的驱动电路与三相电源之间设置具有另一个分励脱扣器的第二断路器，RS485/RS232转换器与上位计算机、显示器相连接。保护方法包括驱动电动机过电流保护，驱动电动机接触不良与断相保护。本发明的保护精度高、动作准确、抗扰性强、功能完善，可有效保护浓缩机传动轴承。

赤铁岩复配剂的生产工艺 847

 0

本发明属于工业废水净化剂领域,特别是一种赤铁岩复配剂的生产工艺,其产品尤其适用于铁矿山红矿选矿工业废水的处理,其工艺步骤包括:a)用赤铁矿粉、盐酸制成酸浸赤铁矿粉混合液,再加入氧化剂、稳定剂进行聚合反应制成具有聚合氯化铁性能的预备液无机复配组份1,b)用水、淀粉、氢氧化钠水溶液、醚化剂溶液、降解剂溶液制成具有阳离子变性淀粉性能的预备液有机复配组份2,c)通过控温、升压、搅拌使两种复配组份进行反应后加水稀释成液态赤铁岩复配剂。试验结果表明,用这种赤铁岩复配剂处理的脱矿率高、水质好,水中悬浮物含量低,可做循环水再用,无红色工业废水排放,企业综合效果十分显著。

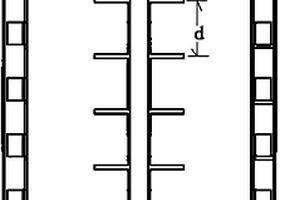

磁振式高效磁选机阶梯浓度及品位传感器的支撑结构 925

 0

本实用新型公开了一种磁振式高效磁选机阶梯浓度及品位传感器的支撑结构，包括传感器支撑架、浓度传感器安装架、品位传感器安装架，其特征在于，所述浓度传感器安装架、品位传感器安装架均为若干个，二者一一对应对称均布设置在传感器支撑架上。其有益效果是：通过该实用新型可在磁振式高效磁选机内不同层面设置矿液浓度传感器及品位传感器，达到根据不同层面的矿液浓度及品位分布控制磁场线圈的目的，提高选矿的精度和效率，降低设备故障率。

带轮抓卸工具 727

 0

本实用新型属于球选矿设备检修的技术领域，特别涉及一种带轮抓卸工具。它由U型板，一端分别与此U型板相插接的两个螺杆，与此两个螺杆的另一端相插接的支撑板和与此两个螺杆螺纹连接的螺母所组成，所述的支撑板上设有抗弯加强筋和与所述两个螺杆相插接的长孔，所述U形板的外侧设有与所述两个螺杆相插接的对称豁口。本实用新型结构简单，制作容易，使用效果好，可在不同环境和场地上作业，在现场准许的情况下，可以不用拆卸设备即可完成抓卸皮带轮的任务，大大的提高了工作效率，更为突出的是两个人就能完成简单的抓卸任务。

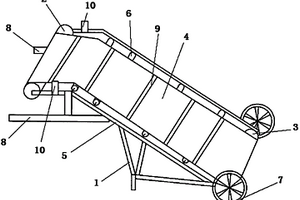

铁精粉磁力回收装置 789

 0

本实用新型公开了一种铁精粉磁力回收装置，该装置包括框架主体，所述框架主体一端连接有第一滚筒，另一端连接有第二滚筒；所述第一滚筒以及所述第二滚筒通过皮带组件相连；其中，所述皮带组件包括皮带、安装于所述框架主体上的皮带架以及皮带托辊；所述第二滚筒为采用磁性材质制作的滚筒，所述第二滚筒两侧分别安装有转轮，所述转轮半径与所述第二滚筒半径之差不大于100毫米。本申请提供的装置，结构简单合理，使用操作方便。适用于选矿厂精矿仓周围及矿区周边道路的铁精粉回收，方便省力，回收效率高，可以实现单人操作，自动卸料，可以广泛应用在铁矿矿区周围散落的铁精粉回收。

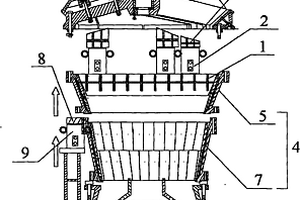

拆解粗破机横梁体和中架体的装置 624

 0

本实用新型涉及一种拆解粗破机横梁体和中架体的装置,其特征在于,包括架体、千斤顶、梢形架,架体为钢结构件,两端倾斜与中架体内衬斜度一致,千斤顶设于架体两端,梢形架置于千斤顶上与横梁体贴合。与现有技术相比,本实用新型的有益效果是:架体体积小、重量轻、可重复使用,提高了拆解效率,降低了工作人员的劳动强度,大幅节省拆解成本,为选矿厂的高效生产提供了有利保障。

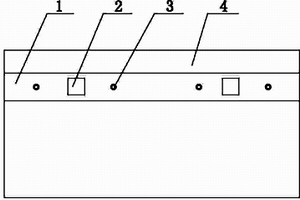

防止给矿箱与振动筛连接处漏矿装置 1049

 0

本实用新型涉及选矿设备技术领域，特别是一种防止给矿箱与振动筛连接处漏矿装置。包括给矿箱、设在此给矿箱下方的振动筛，其特征在于在给矿箱与振动筛之间的间隙处设有防漏矿装置，此防漏矿装置由设有一组挂钩和螺孔的外压板，设有一组螺孔的内压板，设在外压板与内压板之间的挡片，穿过螺孔连接外压板和内压板的螺栓，与此螺栓相啮合的螺母所组成，外压板的螺孔与内压板的螺孔相对应，一组挂钩与振动筛的筛板相挂接，挡片的上部与给矿箱的侧板内壁的下部相靠接，挡片的下部与振动筛的筛板内壁相靠接。此挡片为橡胶挡片。本实用新型结构简单，省时，省力，减轻了工人的劳动强度，降低了检修率，提高了生产率。

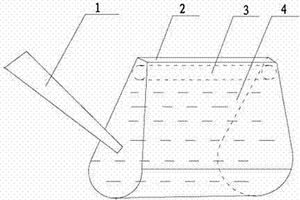

自动封口取样勺 663

 0

本实用新型属于选矿厂矿浆取样技术领域,特别涉及一种自动封口取样勺。包括带有勺柄的取样勺、设在取样勺顶部的矿浆入口,其特征在于在取样勺内设有浮子。浮子为圆柱形浮子,其直径为矿浆入口宽度的1-2倍,长度与矿浆入口的长度相等。本实用新型结构简单,操作方便,保证了试样的代表性,有利于指导现场生产和试验。

移动变电站无线发送装置 932

 0

本实用新型提出一种移动变电站无线发送装置，属于矿山选矿自动化领域，该装置包括可编程序控制器、通讯扩展模块、以太网模块、以太网交换机和无线局域网发射接收装置，本申请利用现有计算机智能测控设备，对移动式变电站内的高低压配电设备的测控数据进行整合，选择方便的无线局域网通讯方式代替原有的线缆式通讯线路连接，提高移动变电站的使用灵活性，实现移动变电站的重要数据监测和故障报警，根据高、低压综保仪及温度检测元件实现对移动变电站的变压器、母线、高压受电柜、低压受口开关柜的故障监测、保护回路动作状态检测，并实现数据的无线传输；形成一种移动变电站无线发送装置。

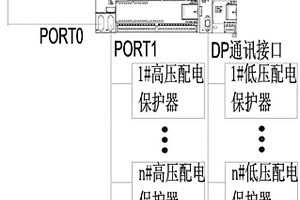

移动变电站智能监控装置 645

 0

本实用新型提出一种移动变电站智能监控装置，属于矿山选矿自动化领域，该装置包括可编程序控制器、通讯扩展模块和无线通信数据终端，其中，所述的可编程序控制器与通讯扩展模块相连接，可编程序控制器的输入端连接变电站中高压配电保护器输出端，通讯扩展模块的输入端连接变电站中低压配电保护器输出端，可编程序控制器的输出端连接无线通信数据终端的输入端，无线通信数据终端通过无线通讯与远程调度中心相连接，本申请克服了移动变电站无人值守，无法实时监控的弱点，通过对现场电控设备的运行点采集和控制以及通过数据无线传输功能的实现，解决了移动变电站长期以来无法实现有效监控的难题，形成了专用的移动变电站实时监控系统。

新型永磁塔环磁系脱水槽 681

 0

本实用新型提供一种新型永磁塔环磁系脱水槽,它是在永磁塔型磁系的上方,永磁脱水槽的溢流矿浆平面上增加一个环行辅助磁系,与塔型磁系一起形成塔环组合式磁系,提高溢流堰区域的磁场强度;同时,稳定脱水槽溢流堰区域矿浆的运动状态,减少矿浆流体紊流造成脱水槽翻花、有用矿物流失;改变脱水槽溢流表面矿粒的流动轨迹,增加重力选矿时间,减少磁性矿粒的金属流失,提高金属回收率。

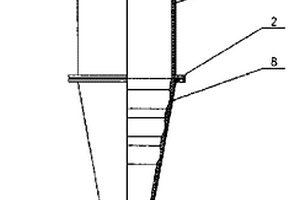

水力旋流器 694

 0

本实用新型水力旋流器属于固液分离、分级与分选设备。由给矿管、圆柱体、圆锥体、溢流管等部分组成,圆柱体上部侧面有给矿口,圆锥体下部开有沉砂口,溢流管部分插入圆柱体。该实用新型的特征在于位于溢流管的下部外壁设有上下面为曲线的陶瓷圆环;圆柱体、圆锥体内壁设有陶瓷,圆锥体内壁设的陶瓷层为一列水平凹环。该结构的旋流器使短路流量和进入底流产品中的短路流显著减少,提高了旋流器的寿命,适用于选矿工业中的粒度分级作业。

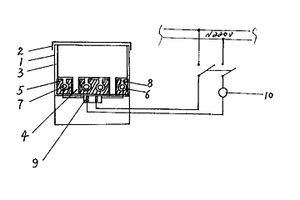

皮带防滑器 606

 0

一种用于皮带运输防止打滑的皮带防滑器，它是 由外壳1，加热盒盖2，加热盒3，熔蜡通道4，在加热 盒3下部，位于熔蜡通道4中间及两侧具有电阻丝通 道穿孔6的特制炉盘5，电阻丝7，电阻丝通道开口 8，电源接柱9和定时器10所构成。采用皮带防滑 器可以自动为运转皮带打蜡，不需维护看守，操作安 全简便，避免人身和设备事故，提高了皮带使用寿命 和生产率。它可以广泛应用于化工、煤矿、采选矿、发 电厂、水泥厂、码头、粮库等一切应用皮带运输的地 方。

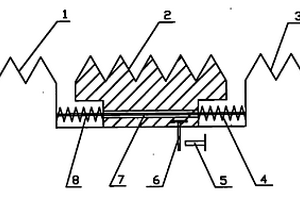

矿浆浓缩机扭矩检测装置 846

 0

本实用新型属于选矿设备检测装置技术领域,具体涉及一种矿浆浓缩机扭矩检测装置,包括固定齿道,固定齿道由左边固定齿道和右边固定齿道所组成,在此左、右边固定齿道之间设有一个凹陷段,其中设有由上部齿道部分和下部凸起部分构成的位移齿道,此位移齿道,固定螺栓分别与左、右边固定齿道相连接,在此固定螺栓的左、右端设有左、右边位移弹簧,下侧设有位移挡板,在靠近此位移挡板处设有扭矩检测器。本实用新型的优点是,采用本实用新型可以实现周边传动矿浆浓缩机扭矩的准确测量,可以解决周边传动矿浆浓缩机扭矩无法测量问题,避免发生由于扭矩过高造成重大设备事故。

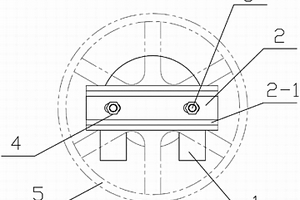

用于料仓布料小车旋转计数器的固定装置 868

 0

本实用新型涉及选矿设备技术领域,特别是一种用于料仓布料小车旋转计数器的固定装置。包括与布料小车的车轮相连接的计数器,布料小车的车轮与布料小车的车架相连接,其特征在于在车轮的外侧表面中心处水平设有固定片,在此固定片上垂直设有驱动杆,此驱动杆与设有滑槽的滑片滑动连接,此滑片与计数器相连接,此计数器通过连接杆与布料小车的车架相连接,在滑片与计数器之间设有弹簧。计数器的中心与所述车轮的中心重合。本实用新型的特点是驱动杆在滑片的滑槽内可以有不同方向的滑动,抵消了由于车轮振动或车轮相对于计数器固定位置的移动产生对计数器转轴的冲击,同时弹簧也起到缓存冲击的作用,保障了计数器的稳定运行。

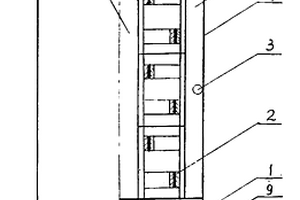

永磁交变场优选柱 1034

 0

本实用新型涉及一种永磁交变场优选柱,在优选箱内设有至少两列磁系盒,各列磁系盒之间及磁系盒与优选箱之间分别形成分选腔;在磁系盒内设置有差动机构和至少3组永磁磁系,每组永磁磁系至少由4片硬质稀土磁块组合而成,且每组永磁磁系间设有隔板。它与广泛应用的永磁选机、电磁选机、脱水槽等设备相比,具有占地面积小、电耗少、投资省、处理量大、结构简单、选分效率高,适用范围广、便于安装、操作、调整等一系列优点。可按照不同物料、产量及作业选用不同特性、规格及型号的系列产品,并大大简化现有选矿工艺。是各大、中、小型磁选厂提高精矿品位和产量的理想设备。

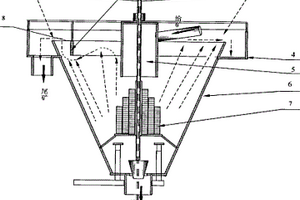

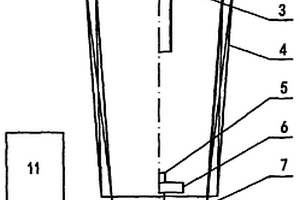

智能电磁锥形螺旋柱 656

 0

本实用新型涉及一种智能电磁锥形螺旋柱,其特征在于是由:给矿斗、尾矿溢流槽、分选筒、电磁系、喷水头、旋流器、底鼓、给水管、传感器、带电动执行器的阀门和智能电控柜构成,在智能电磁锥形螺旋柱的上部设置给矿斗和尾矿溢流槽,给水管设置分选筒的下面,底鼓与传感器连接,并设有带电动执行器的阀门,在分选筒的外侧设有电磁系,电磁系与智能电控柜连接。分选筒为锥形筒,上大下小,在分选筒下部中心处设有旋流器和喷水头。本实用新型结构设计合理,与相近的同类产品精选磁铁矿的磁重选设备相比,具有:分选精度高、所需相对磨矿粒度粗、精矿作业产率及回收率高、单位面积选矿处理能力大等特点。

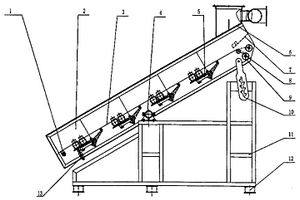

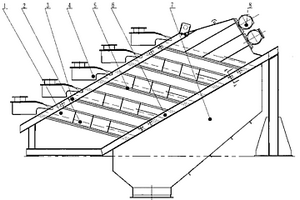

高频振网筛 907

 0

一种高频振网筛,属于振动筛分机械领域。是针对现有的高频振网筛存在电磁激振器易损坏、维修工作量大和噪音大等不足而研制的。采用多个双振动臂振动装置,振动臂安装振动轴上,臂上面两个振动托板的长度与筛网的宽度相等,通过弹性减振装置与筛网的下面接触。振动轴通过弹簧座安装在筛箱的两个侧板上,并通过振动杆与激振装置连接。激振装置通过振动杆、振动轴及双向振动臂,将振动力传给振动托板,通过弹性减振装置使筛网振动。筛网通过棘轮调整装置张紧,同时设置有网面高度微调装置。具有筛面平整、张力均匀、噪音小、筛分效率高和可以大型化发展的特点,适用于冶金选矿、选煤、化肥及建材等行业对流动性较强的中细或粉状物料进行筛分作业。

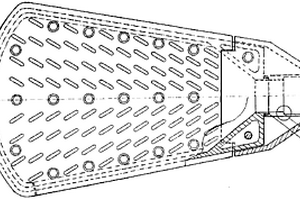

对合式侧封圆盘过滤机滤扇 601

 0

本实用新型涉及一种用于选矿选煤过滤机应用的滤扇。滤扇扇面一侧设有凸形封板,另一侧设有凹槽,两个扇面对合时,凸形封板与相对另一半滤扇的凹槽相配合。扇尾的定位装置与扇尾内腔是一体结构,扇尾与滤液管的定位装置是在扇尾内腔圆口处设一凸台结构;扇尾与扇面的定位装置是扇尾内腔圆口处的凸台结构向下延伸成两板片与扇尾两侧表面连接,在扇尾内腔形成方形接口与滤扇的滤口连接。本实用新型的优点是用凸形封极与凹槽相配合的连接密封方式,密封效果好,可避免铁板直插式结构由于密封插板不到位,造成扇的侧面出现抽漏现象。扇尾的定位装置与扇尾内腔是一体结构,消除了装配定位衬套的缝隙,增加了扇尾内腔的有效厚度,有效提高了扇尾的磨损周期。

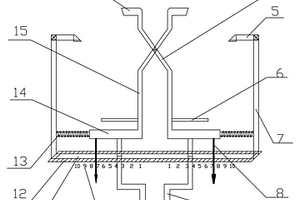

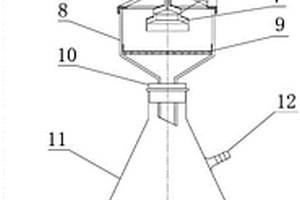

固液浆料均化过滤装置 620

 0

本实用新型涉及选矿实验室装置，尤其涉及一种固液浆料均化过滤装置。包括分配锥、分配锥套筒、给料斗、布氏漏斗与抽滤瓶；布氏漏斗固接在抽滤瓶顶部，并与其内部相通，分配锥套筒设置在布氏漏斗顶部，并与其内部相通，给料斗与分配锥套筒相连通；分配锥设置在分配锥套筒内部，分配锥与电机相连，电机带动分配锥旋转。能够方便、快速、准确地对固液浆料进行一分多，满足研究、生产及检测需要。

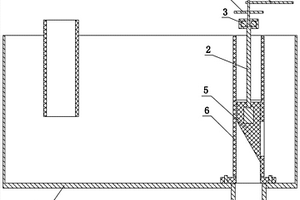

矿箱分矿器 1082

 0

本实用新型属于选矿厂选别设备技术领域，尤其是涉及一种矿箱分矿器，其特征在于包括设置在分矿箱内部且下部与下矿口相联通的开孔套筒，设置在此开孔套筒内的斜面活塞，与此斜面活塞相连接的操作装置，开孔套筒的开孔处与分矿箱内的分量给矿口相联通。本实用新型结构简单，操作方便，设备调解灵敏度高，简化了岗位操作步骤，使操作快速准确，降低操作人员的劳动强度，降低故障率，特别对重选螺旋溜槽等密集型生产设备的效果明显。

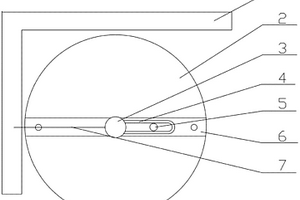

用于水利旋流器沉砂嘴测量的专用工具 881

 0

本实用新型属于选矿机械附属设备技术领域，尤其是涉及一种用于水利旋流器沉砂嘴测量的专用工具，其特征在于包括外部悬挂支架，设在此悬挂支架内的移动卡尺，设置在此移动卡尺下部的手动锁紧把手，设在悬挂支架底部的刻度盘。本实用新型有效地提高沉砂嘴直径测量的准确性，降低测量误差，发挥测量工具作用提高测量效率，减少工人劳动强度，避免了由于测量误差导致沉砂嘴更换不及时引发指标波动现象的发生，杜绝了由于测量不准确导致沉砂嘴提前换下降低设备使用寿命增加作业成本现象的发生。

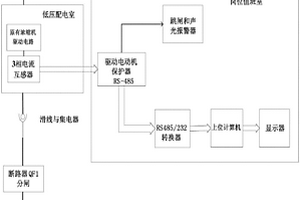

浓缩机回转支撑轴承及驱动电机的保护装置 998

 0

本实用新型涉及矿山选矿工艺中的浓缩机技术领域，特别是一种浓缩机回转支撑轴承及驱动电机的保护装置，包括浓缩机的原驱动电路和滑线和集电器，设置在浓缩机驱动电路和滑线与集电器之间的依次连接的三相电流互感器、驱动电动机保护器、跳闸和声光报警装置、RS485/RS232转换器所组成，在滑线与集电器与电动机之间设置具有一个分励脱扣器的第一断路器或者在浓缩机的驱动电路与三相电源之间设置第二断路器QF2，RS485/RS232转换器与上位计算机、显示器相连接。既保护驱动电机本身，也保护回转支撑轴承；还对驱动电机的滑线接触不良或断相进行保护，所以是综合保护。保护精度高、动作准确、抗扰性强、功能完善，可有效保护浓缩机传动轴承。

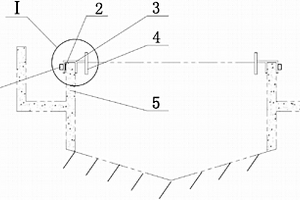

带有降尘装置的圆锥破碎机 964

 0

本实用新型属于选矿设备技术领域,特别涉及一种带有降尘装置的圆锥破碎机。包括破碎机机体、定锥、动锥、破碎腔、设在此破碎腔下部的排矿口、破碎机上里膛、破碎机下里膛、设在动锥下部的防尘圈,其特征在于在破碎机上里膛上部的内壁设有降尘装置,此降尘装置由内侧管壁上均匀设有喷水孔的环形管,一端穿入破碎机机体与此环形管的下面垂直连接的进水管,设在此进水管上、破碎机机体外的电磁阀所组成,进水管的另一端与供水管相连接。喷水孔为水平设置。喷水孔的间距为90-110mm,直径为φ2.5-3.5mm。本实用新型大幅度降低了破碎机及后续工序的粉尘浓度,延长润滑油的使用寿命,改善了工作环境,降低了操作人员的劳动强度。

防磨损磁性衬板 726

 0

本实用新型属于矿山选矿球磨机设备技术领域，尤其涉及一种防磨损磁性衬板。由框架板和与此框架板固定连接的一组磁性板块所组成，所述的框架板为弧形平板的两板面上分别固定连接网格立板的结构，此网格立板在所述弧形平板的两板面上分别形成一组独立凹槽，所述的一组磁性板块分别设在所述的一组独立凹槽内且与所述弧形平板固定连接。本实用新型因物料或介质限制在各个独立凹槽内，所以在磁性衬板表面的滑动被阻止，从而防止磁性衬板表面的磨损，延长磁性衬板的寿命。

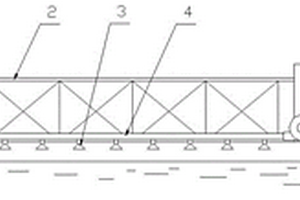

皮带输送机湿式作业智能控制器 829

 0

本实用新型属于金属矿山选矿设备技术领域,特别是涉及一种皮带输送机湿式作业智能控制器,由皮带湿式作业智能控制箱、皮带称转换器、数显控制器输入线、数显控制器、数显控制器输出线、电磁阀、入水管、出水管、喷头组成。皮带称转换器的称量输出信号为4～20mA的标准电流信号。数显控制器中设有设定程序、开始湿式作业台时阈值和停止湿式作业台时阈值。采用本实用新型可以避免不安全因素,可以解决由于皮带空转或减负荷时进行湿式作业,造成皮带积水打滑和冬天结冰、造成大量水源浪费的问题;采用本实用新型可以避免由于皮带湿式作业而造成压矿事故,节约大量水源,减少了岗位的工作量。

皮带输送机综合保护器 933

 0

本实用新型涉及矿山采矿、选矿、物流等长距离皮带运输技术领域,特别是一种皮带输送机综合保护器,包括电源,分别与此电源相连接的运算控制器、显示器、声光报警器,分别与此运算控制器的输入端相连接的皮带速度传感器、皮带跑偏检测器、皮带上的物料料位检测器,此运算控制器的输出端通过485接口与上级PLC或皮带驱动系统及所述的显示器、声光报警器相连接。电源由降压滤波单元及稳压单元所组成。显示器为LED显示器,设有时钟显示区、负载显示区、故障报警显示区、工作记录区。本实用新型的优点是:防止划伤或撕裂皮带;具有皮带打滑、跑偏及堵漏等保护功能;时钟显示、皮带速度显示、故障报警显示、工作记录及查找、时钟设定、故障报警设定、延时设定、自动检测并记录打滑、跑偏或堵漏故障时报警的次数及报警时间。
