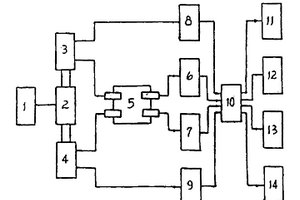

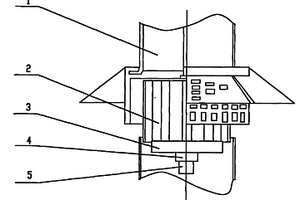

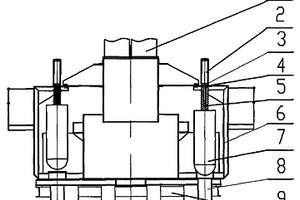

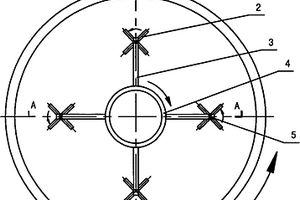

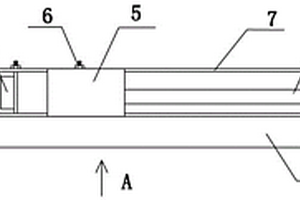

本实用新型属于浓缩机技术领域,尤其是涉及一种浓缩机停机预警检测装置,其特征在于包括一组沿浓缩机中心旋转盘圆周等距离间隔设置的定位检测装置,两个对称设置且通过支架固定在浓缩机中心盘伞形防护罩上的红外线接近开关,分别与两个红外线接近开关相连接的PLC控制系统,与此PLC控制系统相连接的监控电脑,与此监控电脑相连接的声光报警器。本实用新型有效的解决了浓缩机停机预警不及时的问题,避免了浓缩机压机事故的发生,保证了浓缩机的运行安全,降低了操作者的疲劳度和紧张度,对选矿厂生产有着重要的意义。

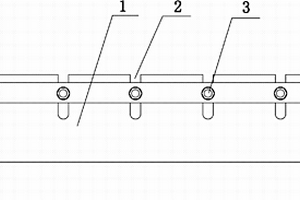

本实用新型涉及选矿设备领域,特别是一种用于螺旋溜槽的可调式衬板。包括通过连接螺栓和螺母与螺旋溜槽相连接的衬板,其特征在于在衬板上部设有一组调节槽,连接螺栓分别穿过此一组调节槽与螺旋溜槽相连接,螺母与连接螺栓相啮合。本实用新型结构简单,可变废为保。当衬板的下部磨损后,可松开螺母,调整调节槽,使衬板向下移动到合适位置。延长了衬板的使用寿命,降低了生产成本,节省了更换衬板的时间,提高了生产率。

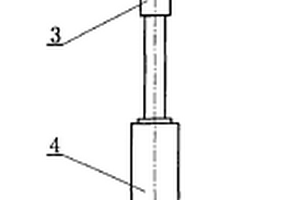

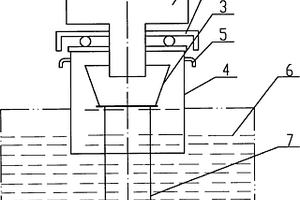

本实用新型涉及选矿工艺中的矿浆分配器分矿装置,尤其是一种矿浆分配器气动阀门分矿装置,其特征在于包括气缸,与此气缸螺纹连接的气缸联接件,通过销轴与此气缸联接件铰接的顶杆联接件,与此顶杆联接件焊接的顶杆,所述的顶杆安装在导向套内,在顶杆的下端设有橡胶堵,所述的导向套用螺栓固定在矿浆槽体上。所述的橡胶堵为圆形橡胶堵,其圆形橡胶堵制成不小于顶杆直径。该装置结构简单,便于安装和拆卸,可以根据排矿口的数量,将若干个气动阀门分矿装置组合在一起,并根据实际需要分别控制阀门的开或关,达到一路分两路或多路的目的。

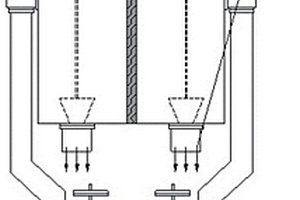

本实用新型属于选矿技术领域,尤其是涉及一种用于浮选多功能的给矿箱,包括槽体,设置在此槽体内的两个槽体分量闸板阀,设置在槽体外部两侧的两个单元溢流槽,设置在槽体底部的两个槽体分量管,其特征在于在槽体内且位于中间的设有分割板,在槽体下方设有溢流矿箱,在此溢流矿箱内设有两个溢流箱分量胶堵阀,与此两个溢流箱分量胶堵阀分别连接有浮选分量管和尾矿分量管,两个单元溢流槽与溢流矿箱相通。本实用新型可以对浮选给矿浓度进行在线调节,避免因浮选浓度波动造成指标波动,同时分矿箱溢流管道及溢流矿箱可以缩短浮选系统在检修期间处理剩余负荷时间,为检修作创造便利条件。

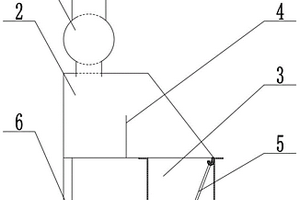

本实用新型属于选矿设备技术领域,尤其是涉及一种磁选机稳压均匀给料装置,其特征在于包括分料管,通过数个下矿管连接在分料管下部的箱体Ⅰ,连接在箱体Ⅰ下部的箱体Ⅱ,设置在箱体Ⅰ内部的溢流挡板,设置在箱体Ⅱ内部的筛板,与箱体Ⅰ相连接的支腿。本实用新型的磁选机稳压均匀给料装置,使磁选机筒体布矿更加均匀,有利于磁选机选别效果和作业效率;进行三次分料,可以有效的稳定矿浆流速和流量,避免压差影响和循环负荷变化的影响;与磁选机实际上是分离的,在进行本装置或磁选机检修作业时可以直接吊离,提高磁选机检修效率。

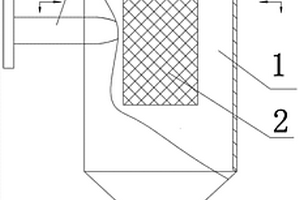

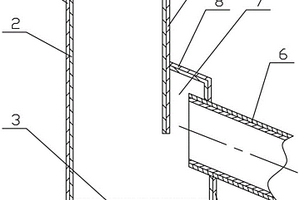

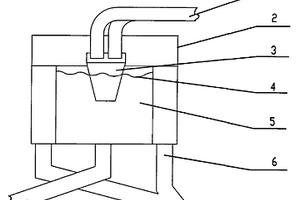

本实用新型属于选矿设备的技术领域,特别是涉及一种球磨旋流器沉砂方箱。它包括方形箱体和倾斜下矿管,方形箱体由方形底板和前侧壁、后侧壁、左侧壁及右侧壁组成,右侧壁与倾斜下矿管相连接,前侧壁、后侧壁、左侧壁和右侧壁内表面均带有耐磨衬板,倾斜下矿管内表面设有耐磨衬套,右侧壁由管连接立板,倾斜板,扰流垂直板组成,扰流垂直板的上端与左侧壁上端平齐,管连接立板设有与倾斜下矿管相连接的通孔,扰流垂直板的下端位于通孔的中心与通孔的孔底之间。本实用新型通过对与倾斜下矿管相连接的右侧壁的结构改造,缓冲了矿浆的冲击强度,有效避免矿浆对沉矿方箱的箱壁与倾斜下矿管连接部位的直接冲刷,减少了该部位的磨损。
本实用新型属于选矿工艺中筒式磁选机技术领域,尤其是涉及一种永磁筒式磁选机卸矿水盒装置,其特征在于包括设置在滚筒无场强的上方部位的盒体,设置在此盒体内部的进水管,设置在盒体底部边沿的出水孔,焊接在盒体边沿且位于出水孔下方的导流板,设置在盒体内部且位于进水管前方的两个可调挡板,设置在盒体上方的顶部挡板。本实用新型与普通的卸矿水管及可换内衬的卸矿水管相比,该卸矿水盒通过内置进水管与外置出水盒体相结合的形式,最大限度的避免了在水质较差、悬浮物和杂物较多情况下发生堵塞,卸矿水分布更加均匀,同时清透更加便捷,不需要停车拆卸内衬管,减轻岗位劳动强度,提高设备作业率。

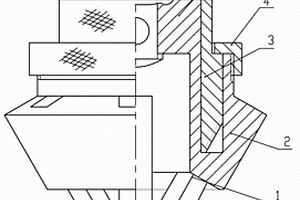

本实用新型属于选矿检修工具技术领域,具体涉及一种更换球磨机小齿轮用的可调扳手。由六个螺纹扳齿,主套,副套,螺母盖,棘轮连接方柱组成,螺纹扳齿的截面为方形、下端部开有120度夹角、上部设有内锥螺纹,主套为由内套和外套组成的环套,内套5上端设有方孔,此方孔与棘轮连接方柱6相插接,环套下部沿圆周方向均匀倾斜设有六个方形槽,此方形槽与螺纹扳齿滑动连接,外套2上部设有外螺纹,此外螺纹与螺母盖啮合连接,副套设有外锥螺纹,此外锥螺纹与螺纹扳齿螺纹连接,副套为大小直径阶梯外表面,副套与主套转动连接,内、外锥螺纹的锥度为20~60度。本实用新型调节方便,结构简单,结构紧凑,携带方便,适用范围大。

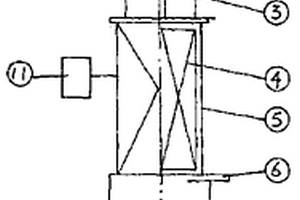

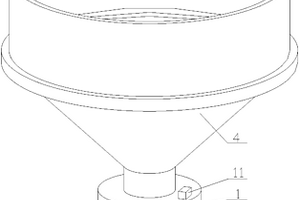

一种磁选环柱,涉及一种磁选矿设备,尤其涉及一种集粗选、精选于一体的磁选设备。它包括给矿斗、分选筒、溢流管、励磁线圈构成的磁系、给水管、排矿管、电控装置等,其特征在于在分选筒的上部设有多组电磁铁,在分选筒的下部设有多组励磁线圈构成的磁系,在分选筒内部设有内筒。本实用新型的优点是:对给矿粒度要求宽松,不需要筛分设备控制给矿粒度,可以简化流程,无运转部件,设备使用寿命长;节能;省水;适用范围广,可以根据生产需要,作为粗选设备使用抛弃合格尾矿,或作为精选设备使用获得高品位磁铁矿精矿。

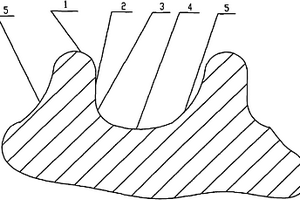

本实用新型涉及选矿设备技术领域,特别是一种高效球磨机新型衬板。其特征在于衬板为非对称型波浪结构,此结构由上升面弧线,与此上升面弧线相连接的波峰弧线,与此波峰弧线相连接的垂直直线,与此垂直直线相连接的下降面弧线,与此下降面弧线相连接的波谷弧线所组成,波谷弧线与上升面弧线相连接形成非对称型波浪结构。下降面弧线的曲率半径为70-80mm。上升面弧线的曲率半径为110-130mm。本实用新型可使物料在球磨机中达到设计最高点,使其能量得到最大释放,提高矿石破碎速度。由于物料与衬板之间不产生侧滑,降低了衬板的磨损,延长了衬板的使用寿命。降低了成本,提高了球磨机的作业率。
本实用新型涉及冶金原料的预处理技术及选矿、磨矿、碎矿设备,尤其涉及一种喷射式球磨机,包括球磨机的外筒体,给料器,出料器,其特征在于:在球磨机的外筒体内设有与外筒体同轴线的内回转中空轴,在内回转中空轴的圆周截面上设有成十字形布置的四个机械臂,所述的机械臂在中空轴的轴向均匀布置10-15排,形成耙齿结构,成十字形布置的四个喷射嘴与所述的机械臂端部用销轴旋转连接。所述的球磨机外筒体和内回转中空轴均有独立的驱动系统,并以不同转速转动,本实用新型是利用高压水的强大冲击力击碎矿石,环保,高效,节约钢球。
本实用新型涉及选矿技术领域,特别是一种气动矿浆分矿箱。包括机架、设在机架上的箱体、插入箱体内的进矿管和设在箱体底部的分流管,其特征在于箱体的上表面设有活塞孔,此活塞孔的上面设有支架,此支架与气缸做固定连接,此气缸的活塞杆穿过活塞孔与设在分流管上方的塞体做固定连接。塞体由圆柱体,与此圆柱体底部相连接的半球体组成。分流管的上部设有密封圈。活塞孔的数量与所述分流管的数量相匹配且均匀设置。活塞孔的数量为5-10个。本实用新型采用了气动装置做为执行机构,可以降低劳动强度,减少操作人员数量,操作方便快捷。如果配合自动控制系统使用,可以实现远程操作。

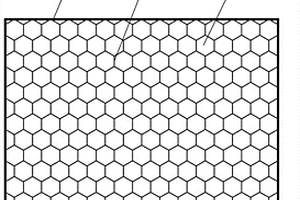

本实用新型涉及一种细筛筛板,包括筛框、筛板、在筛板上通透的筛孔和连接的筛丝,其特征在于:单个细筛筛孔的形状为正六边形筛孔,第N排筛孔横向排列方式为相邻两个正六边形筛孔一边筛丝相互重合,各个筛孔依次顺序相接排列,第N+1排筛孔横向排列方式为与第N排筛孔交错半个孔距贴合排列;所述的半个孔距为相邻正六边形筛孔中心距离的一半。本实用新型的优点是:在同样筛分粒度和筛板面积的条件下,提高了细筛筛板的开孔数目,提高了细筛筛分效率,减少了中矿循环量,减少了过磨,增加了选矿厂的经济效益。

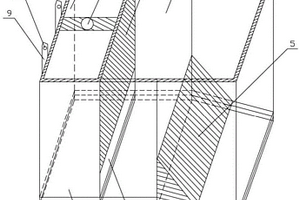

本实用新型涉及一种螺旋溜槽用均匀布矿装置,包括由两块侧板、后挡板和橡胶底板组成的槽体,其特征在于在槽体的2/3处设有隔板,在所述的隔板中上部与后挡板之间设有矿浆引入口,所述的隔板的底部与橡胶底板之间设有长方形连通孔,所述的橡胶底板由水平橡胶底板和倾斜导流橡胶底板所组成,在槽体内倾斜导流橡胶底板与水平橡胶底板的连接处设有坡面导流块,在所述的后挡板上部设有带固定螺丝孔的固定销。本实用新型结构简单,易于安装,能有效地保证矿浆液面平稳,进行均匀布矿,不会发生设备颤动,减少由于布矿不均造成的指标波动,提高布矿装置的使用周期,适于在选矿厂推广使用。

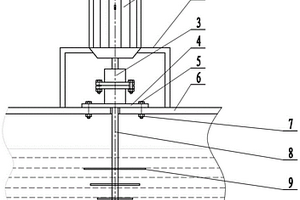

本实用新型涉及选矿技术领域,特别是一种浮选机增强下循环矿浆流装置。包括导流筒、设在此导流筒内带有外螺纹的主轴、设在此主轴上的叶轮,其特征在于在主轴上且在叶轮的下方设有辅助吸量装置,与此辅助吸量装置相靠接且与主轴相啮合的螺母,辅助吸量装置由轮毂,与此轮毂做固定连接的叶片组成。叶片与轮毂的轴线呈45°角。本实用新型的特点是:在浮选机导流筒内叶轮的下方安装了辅助吸量装置后,显著地改善了浮选机下循环状态,增强了叶轮在导流筒内的吸量能力,杜绝浮选机下循环淤死现象,延长浮选时间,优化浮选指标。

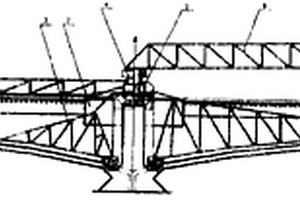

本实用新型属于选矿厂浓密机设备领域,特别是一种分料室设有排气装置的浓密机,包括给矿箱,上下盘,笼矿圈,分料器,浓密机基座,由笼矿圈与分料器构成分料室,在笼矿圈的上部周边设有排气装置。排气装置由设在笼矿圈上的一组排气孔和分别与此组排气孔相匹配的排气管所组成。排气管为弯管,此弯管的出口朝向下面的矿浆液面,一组排气孔为4~16个等距离排列的排气孔。本实用新型的分料室设有排气装置的浓密机,排气装置出口朝向液面,防止气流带出矿浆进入滑动轴承,影响轴承使用寿命。本实用新型可有效杜绝入料口外喷现象的发生,增大给料量,提高浓密机的处理能力20%左右。

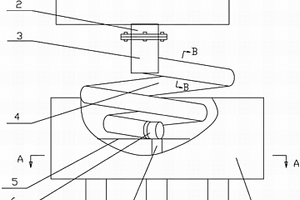

本实用新型涉及磁性矿物选矿技术领域,特别是一种设有除渣器的磁选机水路,包括磁选机总进水管、磁选机总进水阀门、磁选机分进水管、给矿补加水阀门、给矿补加水管、机槽进水阀门、机槽进水管、机槽冲洗水管、卸矿进水阀门、卸矿水管、卸矿水管冲洗水孔、补加水分配水管,在磁选机总进水阀门的出水管与一水质除渣器相连接,上部与磁选机分进水管相连接,分进水管分别与给矿补加水阀门、机槽进水阀门相连接,给矿补加水阀门与给矿补加水管相连接,机槽进水阀门与机槽进水管相连接,水质除渣器的下部与卸矿进水阀门相连接,机槽进水管与机槽冲洗水管相连接。能够确保磁选机生产过程均匀稳定、生产技术指标稳定,减少磁选机滚筒的磨损,延长滚筒使用寿命。

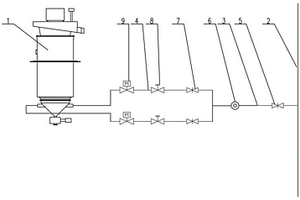

本实用新型属于选矿设备技术领域,尤其是涉及一种磁选柱给水稳压自控装置,其特征在于包括给水总管,与此给水总管相连接的给水支管Ⅰ,与此给水支管Ⅰ相连接的若干给水支管Ⅱ,设置在给水支管Ⅰ上的手动闸阀Ⅰ和电磁流量计,设置在每根给水支管Ⅱ上的手动闸阀Ⅱ、压力调节阀和电动阀门,若干给水支管Ⅱ与磁选柱相连接。本实用新型通过流量计反馈信号定量的观测到给水量,通过压力调节阀的控制不同给水支管的给水压力,通过电动阀门控制和分配给水量,进而实现磁选柱给水的定性定量控制,简单有效的解决磁选柱生产过程中因给水波动造成的指标波动,使设备运行更加稳定,利于磁选柱操作调节和控制。

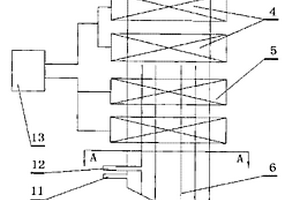

本实用新型属于一种选矿设备,涉及一种用于精选磁铁矿的磁重选设备——磁选柱。是由:给矿斗及给矿管、尾矿溢流槽、上分选筒、上励磁线圈、上外套、给水管、下励磁线圈、下外套、下分选筒、精矿排矿阀门、电控柜构成,其特征在于:分选筒、励磁线圈和外套各分为上下两组的形式组成;上下励磁线圈设置在上下分选筒外侧;励磁线圈的供电采用与其联接的可程序控制的电控柜供电,励磁线圈的极性是一致的或有1~2组极性相反的。本实用新型具有分选精度高,所需相对磨矿粒度粗,精矿作业产率高等特点。可用其从磁选中间产品中提前获取合格品位最终精矿,也可用其精选磁选厂低品位精矿获得高品位精矿,还可用来精选易选磁铁矿精矿获得超级铁精矿。

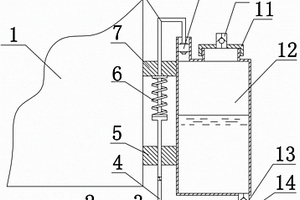

本发明属于冶金选矿技术领域,尤其是涉及一种浓缩机齿条自动加油装置,包括浓缩机齿条上方的行走小车,其特征在于沿齿条方向与行走小车通过上部限位装置和下部限位装置连接有油箱,穿过上限位孔和下限位孔设有连杆,此连杆的上端与设置在油箱顶部的活塞相连接,连杆的下端与带有滚轮的摆杆相铰接,在上部限位装置和下部限位装置之间、且位于上部限位装置下部的连杆上还设有弹簧,在油箱的顶部还设有油箱密封盖和上端单向阀,在油箱底部设有油嘴和下端单向阀。本发明结构简单,操作方便可靠,加油非常均匀,加油时间短,避免了油脂浪费,降低了工人的劳动量和岗位操作的危险系数。
超声波检测矿浆粒度的方法与装置是超声工业应用中的一种实用技术和仪器。用于矿山选矿工业生产中连续、自动地测量矿浆的粒度。有控制信号输出,以保证磨矿质量。其主要技术特征为,用一特殊方法除掉被测矿浆中的空气泡后,测量超声波穿过矿浆时的衰减值,再按本发明所推导出的规律,通过微机型算机进行数据处理得到最终测量结果。

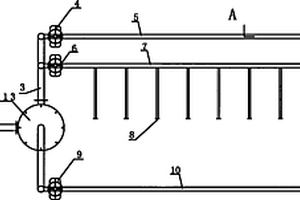

本实用新型属于冶金选矿技术领域,尤其是涉及一种浓缩机液面消泡防冻结装置,其特征在于包括小车,设置在此小车上的耙架,设置在此耙架下部的出口管道,与此出口管道相连接的水泵,与此水泵相连接的入口管道,设置在所述出口管道上的一组喷水龙头。本实用新型使运行浓缩机大井液面上的泡沫被冲散,没有堆积的泡沫,提高浓缩机溢流回水的利用效率;使冬季浓缩机大井液面没有冻结冰盖现象,消除了不利的因素,保障浓缩机大井的安全运行,节约大量电力消耗。
本实用新型涉及一种蜂窝陶瓷用滑石粉的制备系统,包括渣料制浆单元、湿法棒磨单元、滑石提纯单元、精矿压滤单元及闪蒸烘干单元;所述渣料制浆单元设高位混料搅拌罐;所述湿法棒磨单元设棒磨机、转筒筛及缓冲罐;所述滑石提纯单元设发泡槽和浓缩沉降槽;所述精矿压滤单元设压滤器;所述闪蒸烘干单元设闪蒸干燥器、分级堰板和集粉料仓。本实用新型实现了以低档滑石渣料为原料,研磨、提纯、分选、净化的一体化操作;在制得高纯度滑石的同时,也杜绝了粉尘污染、减少了粉体的过磨、缩窄了粉体粒度分布;在保证蜂窝陶瓷用滑石粉质量稳定性的同时,减少了手工操作环节、提高了加工效率、简化了选矿流程,并且降低了产品的生产及运输成本。
一种高频振动细筛,属于振动筛分机械领域。是为了解决现有振动筛的体积和占地面积大,振动频率和筛分效率低的问题而设计的。振动筛的筛体是由多层筛箱上下叠加设置,与连接梁固定后通过剪切弹簧系统与机架上的承载梁连接。在每个筛箱的入料端安装一个布料器,向筛面均匀分布物料。在筛箱的中部设置有喷水装置,筛网的下面装有承接筛下料的底版,筛上料和筛下料通过排料导板分别集中收集排出。具有占地面积小、振动频率和筛分效率高、生产能力大、工作稳定和寿命长的特点。适用于冶金选矿、选煤、化肥、建材、化工及各种矿物深加工过程中,对具有流动性较强的中细或粉状物料进行干、湿式分选作业。

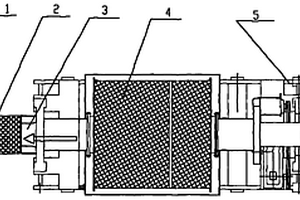

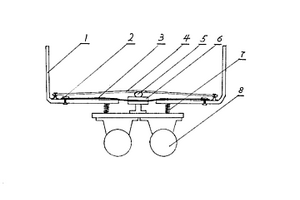

本实用新型属于选矿厂给矿设备技术领域,特别是涉及一种重型缓冲床移动皮带给矿机。包括行走装置,给矿机支架,头轮和尾轮,输送皮带,在所述的头轮和尾轮之间设有重型缓冲床,此重型缓冲床由托架和纵向设置的一组缓冲条棒所组成,一组缓冲条棒的上表面与输送皮带滑动连接。缓冲条棒由铝合金成型板,橡胶条和衬板所组成。橡胶条上表面为圆弧形上表面。本实用新型的优点:输送皮带承载能力强,节省高度空间且增加输送皮带寿命。
本实用新型属于选矿中浓缩机设备的技术领域,尤其是涉及一种浓缩机溢流堰挡环装置,其特征在于由套在浓缩机溢流堰外表面上的护圈,分别与浓缩机溢流堰的上端相插接的一组固定爪,分别设在此一组固定爪上的一组紧固装置和与此一组固定爪相连接的液面浮物挡圈所组成,所述的固定爪由弧形垂直内爪,弧形垂直外爪和同时与此弧形垂直内爪和弧形垂直外爪的上端固定连接的水平爪所组成,所述的水平爪与所述液面浮物挡圈的外表面固定连接,所述的弧形垂直外爪上设有水平螺孔。本实用新型结构简单,制造成本低廉,拆装方便,有效阻止液面漂浮物沿溢流堰上端流出,保证浓缩机的产品质量。
