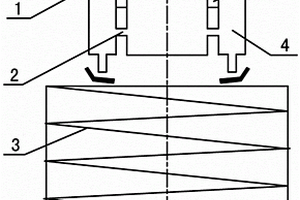

本实用新型属于磁铁矿选矿设备,涉及一种电磁铁粉精选器,其特征在于:在筒体的外圆周上布置2~7组大线圈,大线圈的轴线与筒体的轴线重合,在筒体上布置2~4组小线圈,小线圈的轴线垂直筒体的轴线,由2~7组大线圈和2~4组小线圈垂直布置组成聚散磁场。电磁铁粉精选器内的供水水管由供矿斗的中间插入筒体内。本实用新型电磁铁粉精选器,具有结构设计合理,通过由2~7组大线圈和2~4组小线圈垂直布置组成聚散磁场,大、小线圈合理组合,解决了磁性浓聚体散落的不彻底,对一些应剥离的非磁性颗粒产生裹带现象等问题,大大提高了选别精度。

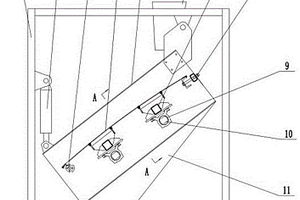

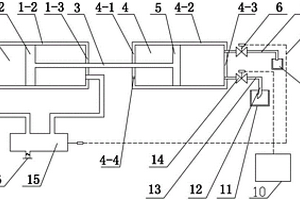

一种倾角可调的液压高频振动筛,属于振动筛分机械领域。解决了振动筛在筛分的过程中筛面倾角调整的问题。筛框的入料端通过铰链与机架连接,筛框的排料端通过液压油缸与机架连接,或者筛框的排料端通过铰链与机架连接,筛框的入料端通过液压油缸与机架连接;筛网通过筛框横梁和筛网张紧机构与筛框连接;在筛框横梁的下面,设置有由液压马达驱动的激振器。所述的液压油缸的缸筒与机架铰接,活塞杆与筛框铰接;液压油缸通过油管与液压系统的管路连接,控制液压马达的流量计和节流阀与液压系统连接。振动筛的筛面倾角可在30~45度的范围内无级调整。具有结构简单、性能良好、调整方便和适应性广的特点。广泛应用于选矿、选煤、化工、筑路等行业。
本实用新型属于选矿设备领域,尤其涉及一种螺旋溜槽均衡给矿分矿装置,包括给矿器,均匀设置在给矿器外周的四管分矿器,所述的四管分矿器通过分矿管与给矿器连接,在分矿管的端部设有下矿嘴,并插入四管分矿器内,其特征在于在所述独立的四管分矿器之间设有连通管,使各自独立的四管分矿器形成连通状态,有效解决螺旋溜槽四管分矿器分矿不均的问题。使矿浆从给矿器中经过分矿管流入与分矿管连通的四管分矿器中,再经过下矿嘴均匀下矿到溜槽中。稳定了螺旋溜槽的操作因素,提高选别效果,实现均匀下矿。

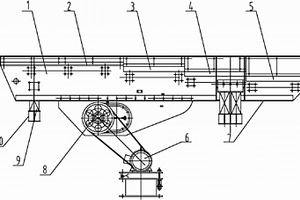

本实用新型属于矿山选矿给料分级设备的技术领域,特别是涉及一种多段筛分式棒条给料机,它由机座,通过一组螺旋弹簧与此机座相连接的筛箱,与此筛箱相连接的振动器,与此振动器相连接的驱动装置所组成,其特征在于所述的筛箱由筛箱框架,设在此筛箱框架两侧面上的两个侧板,依次设在此筛箱框架底部上的盲板、一级棒条筛、二级棒条筛和三级棒条筛所组成,所述的盲板、一级棒条筛、二级棒条筛和三级棒条筛为自高向低依次成阶梯形排列。盲板长度为筛箱纵向长度的1/2。振动器为轴偏心式振动器。本实用新型的优点是:既兼顾给料作用,又有利于筛分。同时三段棒条不是在同一平面,而是呈阶梯排布,有利于物料散落,筛分效果更佳。

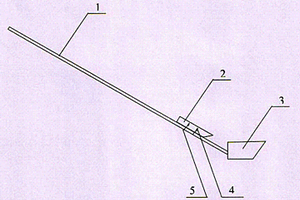

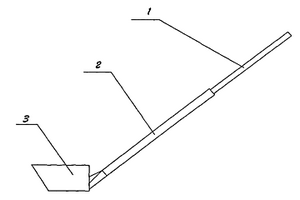

本实用新型涉及选矿厂取样技术领域,特别涉及一种勺口宽度可调式取样勺,包括取样勺把、取样勺嘴,在取样勺把上装有窄口取样勺嘴,此窄口取样勺嘴的两侧分别设有连接钩、繫带。窄口取样勺嘴的底面长度大于宽口取样勺嘴的顶面长度,窄口取样勺嘴的宽度小于宽口取样勺嘴的宽度。窄口取样勺嘴为两个不同宽度的窄口取样勺嘴。此取样勺平常当宽口勺使用,如需用窄口勺,可把窄口取样勺嘴用皮筋固定在宽口勺嘴上,这样宽口勺就变成了窄口勺,使用方便快捷。本实用新型的一个取样勺有两种或多种宽度取样勺嘴,可根据现场取样要求,随时调整取样口宽度,保证了取样代表性,提高了取样效率,减轻了取样负担,提高取样人员人身安全系数。?

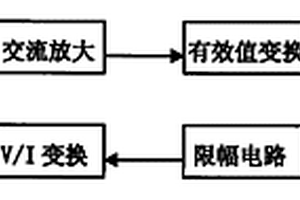

本实用新型提供了一种球磨机电耳,由声电变换、V/I变换两大部分组成,其特征是声电变换采用了传感器输入的交流放大电路、有效值变换电路,将球磨机工作声音变成直流电压信号;该直流电压信号经调零点、调量程、限幅电路、进入V/I变换,而V/I变换将直流电压信号变成4-20MADC电流供显示及远距离传输。其中,有效值变换采用AD536芯片,V/I变换采用了AD694芯片。本实用新型具有无零点漂移、准确性高、稳定性强、抗干扰、操作使用简单等优点,特别适合在选矿车间的恶劣环境下运行。

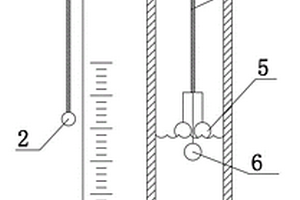

本实用新型属于选矿厂中竖井水位测量技术领域,尤其是涉及一种用于尾矿库减压竖井水位测量的装置,其特征在于包括设置在减压竖井井口的支架,设置在此支架上的两个滑轮,缠绕在此两个滑轮上的钢绳,分别设置在此钢绳两端的浮球端与重锤端,沿减压竖井井壁竖直设置的刻度,浮球端包括两个浮球和一个重物,重锤端包括一个铁球。本实用新型通过在竖井上安装“浮球‑重锤”装置,并在竖井上绘制刻度,用钢绳通过滑轮将浮球与重锤连接,利用水对浮球的浮力,当水位变化时,观察重锤所在刻度值即可准确测量竖井内水位值,该装置投资成本低、使用寿命长、测量精度高、方便快捷。

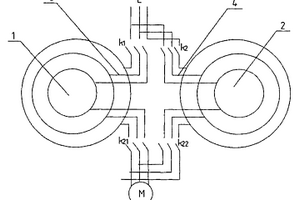

本实用新型涉及一种浓缩机双路供电装置,包括三相电源,滑线组,浓缩机小车电机,其特征在于在所述的三相电源和浓缩机小车电机之间并列安置两套滑线组,其滑轮1通过滑线分别与电源开关K1和供电开关K21相连接,且电源开关K1通过滑线与三相电源L相连接,此供电开关K21通过滑线与浓缩机小车M电机相连接,其滑轮2通过滑线与分别与电源开关K2和供电开关K22相连接,此电源开关K2通过滑线与三相电源L相连接,此供电开关K22通过滑线与浓缩机小车M电机相连接。本实用新型有效地解决了只有一组滑线供电出现故障导致浓缩机和选矿生产系统停机的问题。

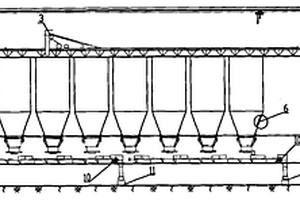

本实用新型属于选矿矿仓储存技术领域,是一种铁矿石磨矿仓防堵塞装置,包括依次衔接的卸料部分、矿仓和给料装置,卸料部分由依次衔接的进料带式输送机、卸料带式输送机和卸料车组成,矿仓设在卸料部分下面,包括5~20个圆筒矿仓和大角度锥形斗,给料装置包括设在矿仓下面的振动漏斗,圆盘套筒,圆盘给料机,集矿带式输送机,给料带式输送机。上述设施储存的铁矿石粒度(80%通过方孔)最小可以达到1~3mm,并且不会发生堵料现象。优点是配置合理、结构紧凑、操作方便,运行平稳可靠、维护量小、作业率高、有利于生产顺利进行。

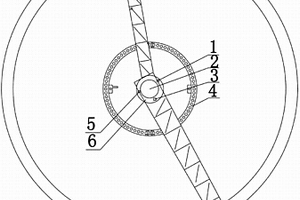

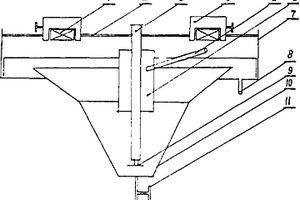

本实用新型属于浓缩机技术领域,尤其是涉及一种浓缩机行走小车车位检测装置,其特征在于由设在浓缩机中心盘外围的编码盘,通过支架固定连接在浓缩机中心盘伞形防护罩上的红外线发射器、光电转换器和接近开关,分别与所述的光电转换器和接近开关相连接的PLC控制系统,与此PLC控制系统相连接的监控电脑所组成。本实用新型有效地解决了浓缩机小车的定位问题,安装后可以降低操作者疲劳度和紧张度,避免浓缩机压机事故的发生,保证了浓缩机的运行安全,对选矿厂生产有着重要的意义。

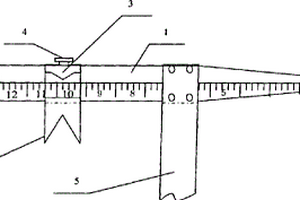

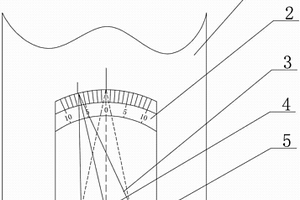

本实用新型涉及一种选矿设备中的带刻度尺的螺旋溜槽截矿器的调节工具,特别适用于有色金属、黑色金属螺旋溜槽选别作业的操作过程,由刻度尺,移动挂钩,刻度指针,紧固螺钉,把手所组成,调节方法是使移动挂钩上的刻度指针指到刻度尺上相应的长度,用紧固螺钉把移动挂钩固定住,握住固定在刻度尺上的把手,用移动挂钩钩住截矿器的顶端,往螺旋溜槽的内侧或外侧边缘上靠,当刻度尺的0刻度接触到螺旋溜槽的内侧或外侧边缘为止。本实用新型的优点是:利用该工具调节螺旋溜槽的截矿器,即使是没有经验的操作人员,只需知道所要调节的矿带宽度,便能独立完成操作,而且操作准确,简单。

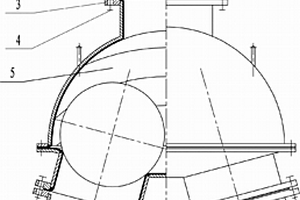

本实用新型涉及选矿设备技术领域,特别是一种用于换向止回阀的可转动连接法兰。包括与管线连接的管线法兰盘,与换向止回阀的阀体相连接的阀体法兰盘,连接管线法兰盘和阀体法兰盘的螺栓和螺母,其特征在于阀体法兰盘由与阀体相连接的连接盘和与此连接盘相插接的转动盘所组成,转动盘上表面的中心设有圆形凹槽且沿圆周方向均匀设有螺栓孔,连接盘嵌入转动盘的圆形凹槽内,转动盘上的螺栓孔与管线法兰盘上的螺栓孔相对应。本实用新型结构简单,减轻工人的劳动强度。在更换换向止回阀时,可节省50-80%的安装时间,省时省力。

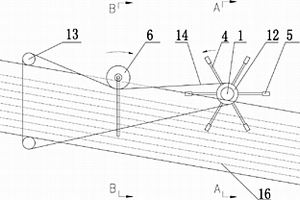

本实用新型属于选矿辅助设备技术领域,尤其是涉及一种矿浆溜槽逆流自动取样机,包括矿浆溜槽,其特征在于在矿浆溜槽上设有驱动装置、取样装置和链条换向轮,取样装置设在驱动装置和链条换向轮之间,本实用新型的矿浆溜槽逆流自动取样机依靠矿浆自身流动为动力,带动取样器不断旋转,使取样器旋转一周逆矿浆流截取样品一次,取得的样品自流到中空轴外面的样品桶里。本实用新型不耗电,不用人工操作,投资极少,取样频繁,取出的样品具有充分的代表性,有极广泛的应用价值。

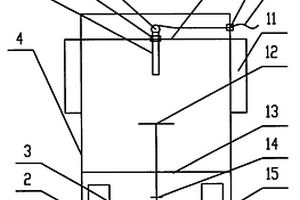

本实用新型属于选矿技术设备领域,特别是一种浮桶式超声波浮选机液面监测器。由带安装架的外壳,装在此外壳内的超声波检测器,设在此超声波检测器下方的、带有限位挡和超声波反射盘的检测浮桶所组成。超声波检测器包括超声波探头、紧固螺母、信号连接件、电缆及密封件组成。检测浮桶包括取样桶、此取样桶内的双锥体圆柱浮桶、连接杆、限位挡、超声波反射盘、砝码等。检测器通过安装架固定在浮选机侧壁上,电缆连接到二次仪表或计算机上。浮桶随浮选机内矿浆液面上下浮动,超声波探头测出反射盘位置变化,将信号转变成电信号送到二次仪表或计算机上,用于准确有效地检测和自动控制浮选机液面。
本实用新型的目的是为了克服现有技术的不足,提供一种皮带运输机漏斗改向装置。一种皮带运输机漏斗改向装置,由固定在底部密封的皮带运输机漏斗上的物料改向单元Ⅰ和物料改向单元Ⅱ组成。本实用新型的装置旨在改善选矿破碎筛分流程中存在的工艺问题,合理的分配物料走向和物料分配,同时减小事故和检修对整体流程的影响。

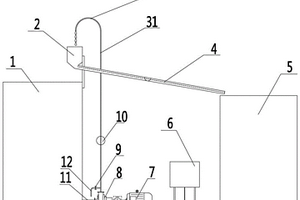

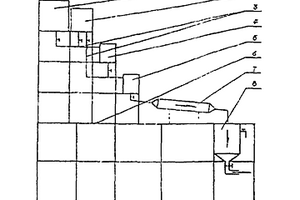

本实用新型涉及一种用于浮选作业的氧化钙加药系统,包括设置在工作平台上的配药筒和搅拌桶,其特征在于,在配药筒和搅拌桶之间的工作平台上设有药剂输送系统和自动控制系统,所述的药剂输送系统包括与变频电机连接的加药泵、水平输药管、与水平输药管垂直设置的输药管、加药漏斗和U形溜槽,在输药管的竖直管段上设有流量计,所述的变频电机和流量计与自动控制系统电性连接。与现有技术相比,本实用新型的优点是:安装方便,操作简单,解决了浮选作业中氧化钙药剂添加过程中的堵塞、断药、不稳定和不准确的难题,保证了生产的稳定运行,有利于选矿技术指标的稳定和提高。

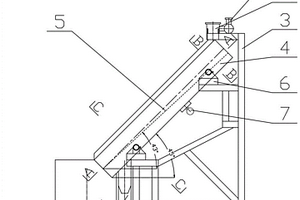

本实用新型属于选矿设备技术领域,尤其是涉及一种大倾角耐磨轻质高频振动筛,包括架体,给矿箱,矿浆分配器,两组橡胶振动块,筛箱,固定在筛箱内的筛网,固定在筛箱下部的电磁振动器,筛下集矿槽,其特征在于在筛下集矿槽下部设有筛下集矿箱,在筛箱末端的筛上集矿箱,筛箱平均分为五个单槽,通过分料挡板进行隔断,筛网分别安装在每个单槽内,筛箱水平倾角为43°‑47°,筛网5水平倾角为41°‑45°。本实用新型将筛面倾角调整为大倾角,提高筛面矿浆流动速度,减小筛面矿层厚度,不易堵塞,提高效率;采用坚固耐磨的白钢筛网,提高了筛网耐磨度;由于筛面倾角和白钢筛网的使用,减小了振动筛整体负荷,仅需一台电磁振动器,降低了电耗。

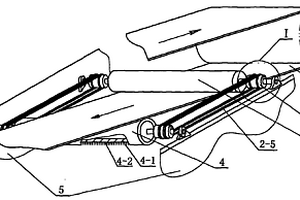

本实用新型涉及选矿机械运输设备技术领域,尤其涉及一种室外输送机皮带用辊筒式清扫器。包括安装室外皮带输送机的框架及设在室外输送机上的输送皮带,在输送皮带的上表面设置一个头部压辊,此头部压辊的两端面分别与相同的两个三角带传动装置固定连接,此两个三角带传动装置分别与尾部清扫辊的两端面固定连接,此尾部清扫辊设在所述的输送皮带的下表面上,三角带传动装置由分别与头部压辊和尾部清扫辊的端面固定连接的两个转轴,与此两个转轴固定连接的两个三角带传动轮,与此两个三角带传动轮连接的一组三角带,通过轴承与两个转轴转动连接的两个轴承座组成,此轴承座均与框架连接,本实用新型的优点是:节省人力,清扫及时,结构简单。

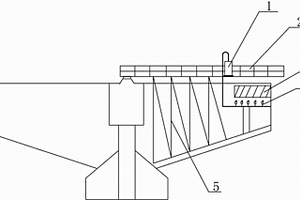

本实用新型属于选矿设备技术领域,尤其是涉及一种浓密机倾斜管冲洗装置,包括设在浓密机上部的一组倾斜管,其特征在于在浓密机主耙架上方走行传动小车头部设有立式泵,在一组倾斜管下方且位于浓密机主耙架上设有一组喷口与一组倾斜管的入口一一对应的喷嘴,立式泵与一组喷嘴之间通过含有一条主管路和一组支管路的管路网相连接,主管路与走行传动小车相连接,一组支管路与一组喷嘴相连接。本实用新型的浓密机倾斜管冲洗装置有效的解决了倾斜管管内积矿问题,提高了浓密机的利用效率,解决了检修时因浓密机放水过程中由于倾斜管堵塞没有浮力支撑,自重加大,多次造成倾斜管坍塌的问题。

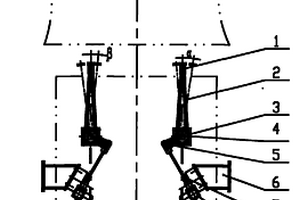

本实用新型涉及选矿工艺中的高压辊磨机电动分料装置,其特征在于包括分料板,与此分料板通过螺栓连接的连接头,与所述的分料板通过螺栓连接的转动轴,支承此转动轴的轴承,与所述转动轴通过键连接的连接杆,通过销轴与此连接杆铰接的电动推杆,固定此电动推杆的轴承及支座。该装置结构简单,漏斗中心漏矿口可调性灵活,可以根据漏斗各排矿口排出的矿石粒度等级特征,增大或减小漏斗中心漏矿口。

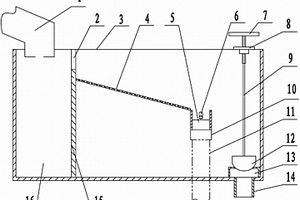

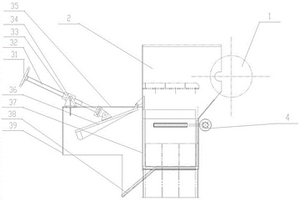

本实用新型属于金属矿选矿中的矿浆分矿箱技术领域,尤其涉及一种带除渣筛的分矿箱。它由矿浆给矿管,缓存箱,分矿箱,倾斜平面除渣筛,排渣溜槽,排渣水管,排渣溜槽出口管,垂直排渣管,一组分矿单元箱,一组分矿管和一组调节活塞所组成,垂直排渣管设在分矿箱外部,缓存箱的侧壁的上部设有矿浆溢流口,分矿单元箱的底板上设有与分矿管相连通的出矿孔,所述的分矿单元箱的顶板上设有与调节活塞相靠接的放矿调整孔。本实用新型能够为选别设备提供符合工艺要求粒度的矿浆,防止选别设备堵塞,降低生产成本,节省占地空间。

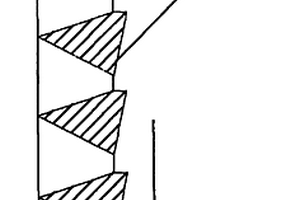

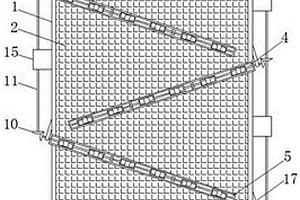

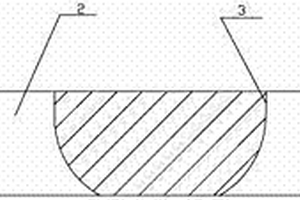

本实用新型公开了一种新型阻尼塑料细筛片。属于一种选矿设备。它包括筛框架、在筛框架内设有加强筋和间距相等的筛条,其特征在于所述的每个筛条的上表面制成一侧高,另一侧低的倾斜面,此倾斜面与矿浆流动方向形成一个Α角。所述的Α角为1~10°。本实用新型的优点是:在不增加筛分设备和占地面积的前提下,通过对塑料细筛片表面形状的改进,改变了被筛分物料在塑料细筛片上的运动轨迹,减缓被筛分物料的流动速度,相对延长被筛分物料在塑料细筛片筛缝上部的滞留时间,实现了增加筛下物料中合格粒子的含量,并提高了塑料细筛片的筛分处理量和率,另外由于筛片采用了上述结构,进一步增加了筛片的耐磨性,延长了整个筛板的使用寿命。

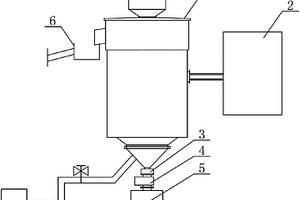

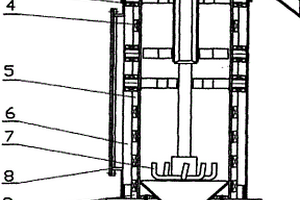

本实用新型涉及智能精选机,包括精选机主机、电控柜、传感器、智能执行机构、精矿箱和尾矿箱,所述的精选机主机由给矿装置、溢流口、外筒、内筒、磁场一、磁场二、磁场三、排矿口、电气接线盒和给水装置组成,外筒侧面设有电气接线盒,外筒顶部的给矿装置与外筒内部的内筒相连通,内筒通过外筒上部的溢流口与尾矿箱相连通,内筒的外侧从上至下依次设有磁场一、磁场二和磁场三,内筒内部下方设有给水装置,内筒通过内筒底部的排矿口与精矿箱相连通。与现有的技术相比,本实用新型的有益效果是:具有结构简单、使用方便、节能节水的特点,有效的提高了精矿的品质及产量,简化了选矿流程,降低了精矿杂质的含量,为企业创造了更高的经济效益。
本实用新型属于选矿厂块矿装车矿仓用的闸门技术领域,尤其是一种底卸式电动放矿闸门,包括闸门底座,闸门底座与一个溜槽固定段相连接,溜槽固定段与一个溜槽回转段相铰接,溜槽回转段通过钢丝绳传动装置与重锤相连接,重锤与卷扬机驱动装置相连接,卷扬机驱动装置与一个电动操作按钮相连接。钢丝绳传动装置由轮架A,导向轮组A、钢丝绳A和连接件A所组成,连接件A分别与溜槽回转段的放矿口和重锤相连接,卷扬机驱动装置由卷扬机,导向轮组B,轮架B和连接件B所组成,连接件B与重锤相连接,轮架B固定在矿仓底面上。本实用新型的优点:结构简单,安装方便、操作容易,装车快,是广泛适用于300mm以下大块矿石的首选闸门设备。?
本实用新型属于选矿设备辊式筛分机技术领域,具体涉及一种辊式筛分机下部溜料板机构,包括辊式筛分机的下料漏子、一组筛辊,其特征在于在所述的辊式筛分机的下料漏子边壁上端与辊式筛分机的第18根筛辊正下方之间设有倾斜溜料板,此倾斜溜料板一端焊接在第18根筛辊正下方,另一端焊接在下料漏子内侧边壁上。采用本实用新型的辊式筛分机下部溜料板机构,从第18~21根筛辊之间的筛下物全都落到下料漏子里,而不是落到成球运输皮带上,从而减少成球运输皮带上的返料量,不会影响造球质量。本实用新型的有益效果是:可大大提升造球成球率,减轻筛辊磨损程度。
本实用新型涉及选矿设备技术领域,特别是一种用于过滤机卸矿溜槽的空气加热装置。包括厂房、过滤机和与此过滤机相连接的卸矿溜槽,其特征在于在靠近所述卸矿溜槽上方的厂房上设有空气加热装置。本实用新型在靠近卸矿溜槽上方的厂房上设置空气加热装置,空气加热装置产生的暖气在厂房内、外结合处形成一道热风幕,防止铁精矿结冰、卸矿溜槽堵塞的现象发生。使生产顺行,同时大大减少了岗位操作人员的劳动强度。
本实用新型属于选矿机附属设备,特别是一种矿样在线自动取样烘干仪。由取样装置、烘干箱和控制箱所组成,取样装置由电磁阀、取样管、取样漏斗和样杯组成,烘干箱内设有矿样杯托架、安全电压加热器、测温探头、非接触开关,控制箱内设有温度控制电路、电磁阀触发、时控电路、电源开关、温控旋钮、工作状态指示灯。使用时先接通电源,将样杯放到托架上时,电磁阀自动打开,根据设定的开关次数及间隔时间,矿样流分时流到样杯内,安全电压加热器自动加热样杯,将矿浆烘干后自动切断加热电源,取出样杯完成在线自动取样烘干过程,然后放入空样杯,循环上述过程。采用本实用新型可实现在线自动化作业,减轻劳动强度,提高取样工作效率和质量。
