全部
▼
热搜：
848
0
本发明公开了一种电池级大粒度四氧化三钴的制备方法，包括步骤制备钴溶液、混合沉淀剂溶液、配置添加剂溶液，钴溶液与沉淀剂溶液加入反应装置，添加剂溶液的加入方式为直接加入合成底液或与沉淀剂溶液混合后并流加入或单独并流加入反应装置。钴溶液流量在合成反应初期与反应后期呈倍率关系，反应过程控制温度50-70℃，搅拌转速100-300r/min，pH控制范围7-10，反应得到前驱体，洗涤过滤后，在500-850℃煅烧2-5h得到大粒度四氧化三钴。经本发明制备的电池级大粒度四氧化三钴粉末粒度可以达到13微米以上，均一性好，球形度高，振实密度高，适用于制备高电压钴酸锂电池正极材料。
841
0
防渗漏润滑剂由基础油、金属锂皂、固体润滑 剂、防漏剂、增粘剂、成膜剂和消泡剂等经高温炼制而 成。基础油 是18#双曲线齿轮油或24#(38#)汽缸油, 金属锂皂, 固体润滑剂选 用既有润滑功能又有密封性能的鳞片石墨和MoS2, 防漏剂为 具有柔韧性的云母粉, 增粘剂选择E44环氧树脂, 成膜剂是四硼 酸钠, 消泡剂选用二甲基硅油。本发明的防渗漏润滑剂使用方 便, 直接加入清洗干净的齿轮箱中即可。本发明的防渗漏润滑 剂既有优异的润滑性能、密封堵漏性能, 适用于各种闭式齿轮 中。
本发明公开了一种用于全谱消除小空间中空气污染物的纳米四元光催化剂及其制备方法。本发明光催化剂是以纳米二氧化钛为载体;活性组分A为氯铂酸,铂的含量为纳米二氧化钛载体重量的0.1-0.6%;活性组分B选自锂、钾、镁金属元素的氧化物中的一种,其金属氧化物的担载量为纳米二氧化钛重量的0.5-2%;活性组分C选自铁、钒、镍金属元素氧化物中的一种,其金属氧化物的担载量为纳米二氧化钛重量的3-6%。本发明光催化剂的制备方法为首先进行载体的处理,然后进入制备过程。本发明在紫外光的激发下,通过光催化反应,可将人类生活、工作的封闭或半封闭小空间环境中的各种有机、无机污染物转化为无害产物,还有效杀灭各类致病微生物。
859
0
本实用新型公开了一种植苗造林栽植穴开挖装置，包括机箱和设在机箱两侧的扶手，所述机箱下端面中间位置转动连接有中心轴，中心轴上端位于机箱内部的位置开设有至少六个限位滑槽，所述中心轴位于限位滑槽的位置滑动连接有动力切换齿轮，所述机箱上还设有用于驱动动力切换齿轮进行转动的驱动组件；本实用新型通过设置的充电接口和太阳能电池，可在未工作闲置的情况下，将设备与太阳能电池连接在阳光下进行充电，待作业时，锂电池中电能充满，且在设备使用的过程中，也可持续蓄电，方便节能。同时在设备上设置了双动力源，可在锂电池没电的情况下，采用汽油发动机继续工作，进而可使得设备的使用续航更长，无需担心会出现无动力的情况。
1104
0
本发明公开了一种智能网联汽车的控制装置，有效的解决了现有技术中智能网联汽车车主在锂电池电量不足时将智能网联汽车进行加速，从而智能网联汽车到达不了充电点的情况发生，本发明的转速检测电路利用转速传感器U1来检测电动机的转速信号，并利用转速信号经接收器得到差值信号，利用差值信号经计算器得到加速信号，加速信号将电量检测电路启动，转速检测电路同时将加速信号传输至信号输出电路中，所述电量检测电路利用电流传感器U2来检测锂电池的放电电流信号，并利用放电电流信号得到电量信号，所述信号输出电路利用电量信号和加速信号得到限速信号，并将限速信号传输至ECU，从而限制了电量不足时的电量消耗速度。
752
0
本发明公开了一种氮铁共掺杂生物质多孔碳材料的制备方法，是将阿拉树胶、氮源、铁源及二氧化硅溶于去离子水中，加热至60~150℃并搅拌至干得到混合均匀的白色干粉；随后将白色干粉在Ar/N2保护下，于500~1000℃热处理1~8h；冷却至室温，将所得产物用酸溶液或碱溶液洗涤以除去二氧化硅；洗涤后的产物经干燥，即得氮铁共掺杂生物质多孔碳材料。实验表明，本发明制备的氮铁共掺杂生物质多孔碳用于锂离子电池负极材料时具有较高的理论比容量和优良可循环性，作为锂离子负极材料具有良好的应用前景；用于氧还原反应时具有优良稳定性和抗甲醇能力，可作氧还原反应催化剂应用在甲醇燃烧电池中。
931
0
本发明涉及一种农田多路张力计土壤水势动态采集仪，主机内置有水势变送器、单片机控制板、锂电池蓄电瓶充电器，主机的前面板设有显示器、充电灯、充电开关、232口、操作按钮、主机开关，主机后面板设有多路插头座，主机内单片机控制板分别与主机开关连通，蓄电池与单片机控制板连通，多路插头座与探头护套线连通；探头护套线装有水分感湿探头和水分变送器，并与插入多路插头座的多路信号线连接；232口通过USB转232线与笔记本电脑连接。本发明采用了太阳能硅电池向锂电蓄电池供电，解决了野外无交流电的情况下也能正常工作。本发明路数多，体积小，智能化强，操作简单，可适用于农田，主根群区和无灌溉设施的草地和果园的水分变化观测和监测。
864
0
本发明涉及一种桥梁伸缩缝快速修补材料，它由A和B两种组分组成；其中A由下述重量份组分组成：快硬硫铝酸盐水泥25~30份，普通硅酸盐水泥5~10份，硬石膏1~3份，硅灰1~3份，石英砂55~65份，减水剂0.5~1份，硼酸0.5~1份，纤维1~3份；B由下述重量份组分组成：羧基丁苯胶乳35~45份，锂盐0.5~1份，锂盐消泡剂0.5~1份，水55~65份。本发明具有早期强度高、后期强度稳定增长、弹性模量低、粘结强度高且抗开裂等特点，且实际施工简单易用。
978
0
本发明的目的在于提供一种阻燃离子液体的制备及包含该离子液体的电池电解液，该电解液可以使锂二次电池具有较高的安全性和电化学性能，包括优越的循环和高温储存性能，尤其是优异的阻燃性能。为了实现上述方面，本发明所提供的一种阻燃离子液体的制备及包含该离子液体的电池电解液，其包含电解质盐、二乙基次膦酸盐离子液体、非水有机溶剂(碳酸酯或者羧酸酯)。该二次电池电解液使用二乙基次膦酸盐离子液体全部或者部分取代碳酸酯或者羧酸酯以提高锂二次电池的阻燃性能和耐高压性能和安全性。
本发明公开了一种生物质碳包覆硫化钴‑八硫化九钴复合材料的制备方法，是以生物质阿拉伯树胶为碳源，以金属钴盐和硫代乙酰胺为原料，通过水热反应制得前体，再在惰性气氛保护下热解得到碳包覆硫化钴‑八硫化九钴。实验数据表明，本发明制备的碳包覆硫化钴‑八硫化九钴复合材料用于锂/钠离子电池负极材料时具有较高的比容量和优异的循环性能，其作为锂/钠离子电池负极材料时具有良好的应用前景。
885
0
本发明涉及一种氧化铝或二氧化硅担载的金-铂-钴-钾(或钠、锂)催化剂,其中金、铂和四氧化三钴为主活性组分,锂、钠或钾为助催化剂组分。该催化剂的特点是具有多功能性,对一氧化碳、氢气、一氧化碳与氢气混合气以及甲烷气体的完全氧化均有良好的催化活性。该催化剂在含氧气氛中能够在室温下分别有效消除氢气和一氧化碳,在76-120℃消除氢气和一氧化碳混合气,在400～600℃温度下消除甲烷气体。该催化剂活性组分的含量相对较低,外观为直径1～4mm的颗粒,便于实际应用。
818
0

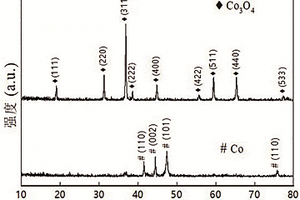

一种类芬顿催化反应制备四氧化三钴粉体的方法，属于锂离子电池和燃料电池等储能领域，具体涉及一种锂离子电池负极材料四氧化三钴粉体的制备方法。所述的制备方法包括：首先称取少量的钴盐做催化剂，金属钴粉为原料，超声分散于蒸馏水中，然后加入少量30%的过氧化氢溶液。在一定的pH下，钴盐催化过氧化氢产生超氧负离子和羟基自由基强氧化剂，可氧化金属钴粉成四氧化三钴，经离心分离后在烘箱中干燥，研磨后过筛，可得微纳米的四氧化三钴粉体。该方法采用钴粉做原料，没有高温煅烧，节省了热能，可有效的降低生产成本，而且工艺简单、重现性好和易于实施，适合大规模生产。
706
0
本发明提供了一种以坡缕石为原料制备纳米硅复合材料的方法，是以镁粉或铝粉为还原剂，通过热还原法将坡缕石进行还原处理，再通过酸液处理，洗涤，干燥，让后经过氢氟酸洗涤，干燥，得到纳米硅颗粒；将纳米硅颗粒超声分散于去离子水中，再加入氧化石墨烯，充分搅拌后移入反应釜进行水热反应；反应结束后冷却，用去离子水和无水乙醇洗涤，干燥，即得纳米硅基复合材料。该材料具有良好电化学性能和循环稳定性，将其用作锂离子电池负极时表现出优异的锂储存性能。
本发明涉及一种玻纤网格布增强聚苯颗粒泡沫混凝土保温板及其生产方法低碱度硫铝酸盐水泥、干排粉煤灰、聚苯颗粒、树脂胶粉、聚丙烯增强纤维、硬酯酸盐憎水剂、引气剂、萘系高效减水剂、碳酸锂促硬剂、水料比0.50~0.60，先加入萘系减水剂，搅拌；再依次加入干排粉煤灰、低碱度硫铝酸盐水泥，搅拌达到均匀；再加入树脂胶粉搅拌，再依次加入聚丙烯纤维、硬脂酸盐憎水粉、碳酸锂促硬剂搅拌、加引气剂搅拌均匀后，充入聚苯颗粒料浆中，搅拌均匀，然后将料浆倒入已预先敷设玻璃纤维网格布的模具中，养护硬化，脱模后缠膜包装即可。本发明具有轻质、高强、隔热、保温、防火、耐久的特点，以适应建筑行业的发展。
1045
0

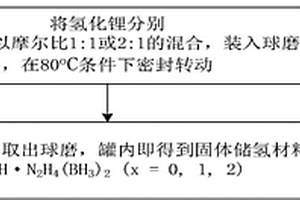

本发明公开了一种金属B?N?H体系储氢材料及其制备方法，分子式为：xLiH·N2H4(BH3)2，材料加热至100℃即可缓慢释放氢气，加热至250℃之前释放12wt.％的氢气，在100℃?250℃的条件下，N2H4(BH3)2放氢量到1.5wt.％；将氢化锂分别与肼双硼烷以摩尔比1 : 1或2 : 1混合，装入球磨后，在80℃条件下密封转动，球料重量比不小于40：1，转速为300转/分钟，配不锈钢球磨钢珠，直径为0.5?2cm，研磨中采用的惰性气体为N2，球磨时间为2小时，运行模式为交替重启，交替时间为6分钟，球磨完毕，取出球磨，得到固体储氢材料；制备工艺简单、易于实现。
964
0
一种简易醇基铸造涂料及其制造方法，属于铸造涂料领域。该涂料成分及重量比为：锆英粉65-75份、锂基膨润土1.5-4份、粘土1-2.5份、树脂0.8-3.5份、硅溶胶5-10份、聚乙烯醇缩丁醛0.1-0.3份、工业酒精45-55份。该涂料制造方法是依次进行以下步骤：1.称取锆英粉碾压；添加锂基膨润土碾压；添加粘土、硅溶胶碾压；添加树脂碾压，保证粉料碾压均匀；向粉料中添加附加剂聚乙烯醇缩丁醛，充分碾压制备成干粉。2.向干粉中缓慢添加酒精并搅拌至适宜浓度，涂料制成。本发明解决了现有技术的缺陷，在悬浮性、涂刷性、高温抗裂性、抗粘砂性方面都有良好的效果，生产的铸件的表面质量优良；而且工艺简单快捷，生产周期短，生产效率高，成本低，市场前景好。
774
0

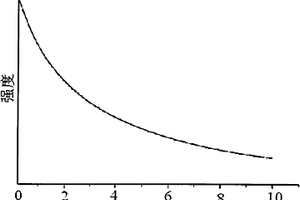

一种真空紫外激发的绿色硅酸盐荧光粉的制备方法,涉及的绿色硅酸盐荧光粉的化学式为:Zn1.92-x-2yMgxYyLiySiO4:0.08Mn2+(0≤x≤0.12,0≤y≤0.03),按该荧光粉的化学计量比,分别取硅酸或二氧化硅中的一种、氧化锌、醋酸锰、氧化镁、氧化钇和碳酸锂,再取无水乙醇,研磨得到原料粉末;将该原料粉末在通入氮气的环境中煅烧,降温,并通入保护气氛,再次煅烧,随炉冷却,得到煅烧后的粉末;将煅烧后的粉末研磨、洗涤、烘干、过筛,制得真空紫外激发的绿色硅酸盐荧光粉。本发明制备方法在不提高Mn2+浓度的的情况下,能够制得发光性能良好,且余辉时间较短的绿色硅酸盐荧光粉。
941
0
本发明提供了一种可在－55℃～+130℃较宽温 度范围使用, 抗极压和粘附性能优异的特种润滑膏。它以钙皂和锂皂为复合稠化剂, 石墨、MoS2、PIFE为固体润滑剂, Sb2O3、PbO、TiO2等为辅助固体润滑剂, 低分子量聚异丁烯为增粘剂。在矿机、建机、电力机车等多种机械上应用显示出优异的减磨降阻, 延长机械寿命的功能, 尤其适用于高负荷低速度、高寒、高湿等恶劣条件下摩擦副的润滑。
1005
0
一种氮掺杂碳负载四氧化三钴电极材料的制备方法，首先将钴源与离子液体均匀混合；然后放入管式炉中，在氩气气氛下升温至100℃‑400℃保温10‑60min，再继续升温至600℃‑1600℃保温60‑360min，冷却至室温；再在空气气氛下升温至200℃‑700℃，保温20‑120min，冷却后得到氮掺杂碳负载四氧化三钴电极材料。本发明制备过程简单，四氧化三钴颗粒小、分散性好，碳基体中的氮含量及四氧化三钴负载量可调。由于氮掺杂碳基体具有良好的导电性，并能有效防止四氧化三钴颗粒在充放电过程中的体积效应，因此制备的氮掺杂碳负载四氧化三钴材料作为锂离子电池负极材料时具有高的储锂容量和良好的循环性能。
745
0

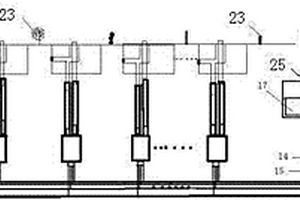

本发明涉及一种野外多路数字式地表剪切应力动态监测仪，其特征是地表剪切头上连接有主压嘴、主出气嘴、副压嘴和副出气嘴，通过各自硅胶软管与负压进气嘴和正压进气嘴接通微压差变送器，微压差变送器的输出电信号通过负信号线、正信号线、变送器电源线负、变送器电源线正与航空插头座焊接。仪器主机箱上设有多路插头座，箱中内置有供桥稳压电源与多路转换电路和485转USB头，供桥稳压电源与多路转换电路连接，485转USB头通过485数据线与计算机采集数据储存和计算机数据显示连接，太阳能电池板与全密封锂电池连接，锂电池给微压差变送器供电。本发明结构简单，路数多，测量精确；体积小，智能化强，可适用于野外现场、室内风洞实验地表流畅变化观测。
1098
0

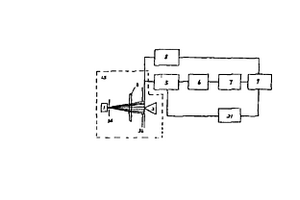

本发明涉及一种用于测量植物叶片中所含水份,特别是活体植物叶片中所含水份的测量仪器。本发明的装置中包括有β射线源、β射线探测器、放大甄别单元、电源、数据处理单元和数据显示器件。本发明中用半导体核探测器作为β射线探测器,在β射线源和β射线探测器之间还设有可调光栏,用以调节探测立体张角。本发明的装置中所用的半导体核探测器最好是采用GL型锂漂移金硅面垒探测器。
1103
0
本发明公开了一种中性磷酸酯离子液体，该离子液体通过以下方法制备得到：将中性磷酸酯与双三氟甲烷磺酰亚胺锂（简称LiTFSI）在70 oC～110 oC反应2～4h。该离子液体可用于聚醚（PAG）、合成酯类油等多种合成基础油中，具有优异的抗磨性能，同时具有一定的减摩性能；此外，该离子液体与胺类抗氧剂一同使用时，在合成酯中表现出优异的协同抗氧化作用，能够明显提高起始氧化温度及延长氧化诱导期，是一种高效的抗氧助剂。
728
0
本发明公开一种用于制备控制尿柠檬酸浓度防治肾结石的药物。本发明是用柠檬酸锂制备控制尿中柠檬酸浓度的药物,或者用柠檬酸锂制备治疗肾结石的药物。
677
0
本发明公开了一种小粒径氮化物窄带绿色荧光粉及其制备方法，该窄带绿色荧光粉为微米级锂氮化物荧光粉，化学式Ba1‑xLi2Al2Si2N6:xEu2+，既能被近紫外激发又能被蓝光激发。按化学计量比称取各种原料，金属钡、金属铝、金属铕在氩气电弧熔炼炉中多次翻转熔炼，得合金前驱体；粉碎研磨成合金粉末，加入硅化合物和锂化合物，气压烧结炉内氮气气氛下煅烧，研磨，制得小粒径氮化物窄带绿色荧光粉。该制备方法利用合金氮化法，在相对较低的温度和短的反应时间内得到颗粒组成分布均匀的纯相产物，以更加容易的反应条件制备出微米级发光效率好且半峰宽更窄、可用于Micro/Mini‑LED器件的荧光粉。
652
0
本发明提供了一种硅碳纳米复合材料的制备方法，是先采用阳离子表面改性剂对纳米硅颗粒进行表面改性，再将改性纳米硅颗粒与阿拉伯树胶搅拌分散于去离子水中，混合均匀后在120℃~200℃下水热反应6~24小时；反应结束后冷却至室温，用去离子水和无水乙醇洗涤，干燥；所得产物在氮气气氛保护下，于600℃~900℃碳化2~6小时，即得花状结构的硅碳纳米复合材料。研究表明，本发明制备的硅碳纳米材料具有良好电化学性能和循环稳定性，将其用作锂离子电池负极时表现出优异的锂储存性能。
665
0
本发明公开了一种用于净化空气的光催化剂,通过光催化反应将空气中常见的微量有害气体转化为无害产物。本发明以二氧化钛为担体,活性组分为金属态的铂以及选自镁、锰、锂、锌金属元素氧化物的其中之一,铂和金属氧化物的量分别为担体重量的0.3—2%、0.6—1.5%。在封闭或半封闭空间中,催化剂在紫外灯光照下,可将空气中的硫化氢、甲硫醇、氨等微量有害气体消除,光解率达75—100%。
1104
0
本发明公开了一种电化学储能研究方法，包括高温纳系电池研究、液流电池研究、铅蓄电池研究和锂离子电池研究，所述高温钠系电池包括钠硫电池(Na/S)和钠盐(Na/NiCl，Zebra)电池，所述高温钠系电池由固体电解质和隔膜的beta‑氧化铝陶瓷管、钠负极、硫正极、集流体以及密封组件组成，钠硫电池的基本化学反应是：正极：2Na‑2e‑＝2Na+，负极：S+2e‑＝S2‑，总反应式：2Na+xS＝Na2Sx，所述高温钠系电池优点：循环寿命高。本发明通过对高温纳系电池、液流电池、铅蓄电池和锂离子电池的研究，并通过对各种电池的工作原理和电池的优缺点进行对比，有效的提高电化学储能的研究，提高电化学储存应用领域，从而有效的降低电化学使用的成本。
本发明涉及一种形貌可控黄铁矿型二硫化亚铁微/纳米晶材料的制备方法，该方法包括以下步骤：⑴将溶剂二甲基亚砜在搅拌并通氮气或氩气的条件下，分别加入配合剂硫代乙醇酸，表面活性剂聚乙烯吡咯烷酮，经混合搅拌得到溶液A；⑵在溶液A中依次加入铁源和硫代硫酸钠水溶液，通氮气或氩气并剧烈搅拌，得到溶液B；⑶溶液B搅拌均匀后移入反应釜中并在120～180℃下反应4～12小时，得到黄铁矿型二硫化亚铁悬浮液；⑷将黄铁矿型二硫化亚铁悬浮液依次经离心分离、多次洗涤、真空干燥至恒重，即得黄铁矿型二硫化亚铁微/纳米晶材料。本发明所得产品具有可控的粒径和形貌，工艺重复性好，质量稳定，可望应用于光伏转换和锂离子电池材料等领域。
734
0
本发明涉及一种噻吩硼酸酯的制备方法，该方法包括以下步骤：⑴将3‑噻吩甲醛、对甲苯磺酸一水合物、乙二醇、甲苯混合后，回流脱水反应后依次经萃取、干燥、过滤、旋干、洗脱，得到2‑(3‑噻吩基)‑1,3‑二氧戊环；⑵ 2‑(3‑噻吩基)‑1,3‑二氧戊环经氮气置换后，注入无水四氢呋喃，并滴加正丁基锂、异丙氧基硼酸频哪醇酯进行反应，经淬灭反应、萃取、干燥后旋干，加入二氯甲烷使其完全溶解，并加入石油醚直至无固体析出；最后旋蒸掉二氯甲烷、剩余石油醚后开始析出2‑硼酸频哪醇二酯‑3‑（1,3‑二氧戊环）基噻吩固体时，冷冻、抽滤，得到白色固体2‑硼酸频哪醇二酯‑3‑（1,3‑二氧戊环）基噻吩。本发明方法简单、收率高、易于工业化生产。
中冶有色为您提供最新的甘肃兰州有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
2025年04月27日 ~ 29日
