全部
▼
热搜：

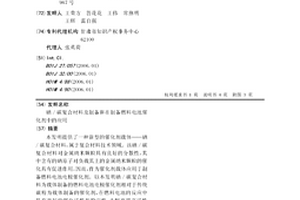

本发明提供了一种新型的催化剂载体——硒/碳复合材料，属于复合材料技术领域。该硒/碳复合材料对金属纳米颗粒具有良好的分散性，其中含有的硒原子对负载其上的金属纳米颗粒的催化具有促进作用，因而，作为催化剂载体应用于制备燃料电池电极催化剂。以本发明硒/碳复合材料为载体制备的燃料电池电极催化剂相对于传统碳粉为载体制备的催化剂，在燃料电池的反应中具有更好的催化活性和稳定性，大幅度提高活性纳米颗粒的活性及利用率，从而实现了降低贵金属的使用量和催化剂成本的目的，并延长了催化剂的使用寿命。
664
0
本发明提供了一种具有三维花状结构CdS/GO的制备方法，用于有机污染物的光催化降解，属于复合材料领域及光催化应用领域。本发明以氨基酸作为结构导向剂，使硫脲与乙酸镉经水热合成三维花状CdS，其光催化能力明显强于单一CdS；再在三维花状CdS中引入氧化石墨，通过高温回流得到具有结构规整的花状形貌的CdS/GO复合材料，具有更高的可见光吸收效率，因而进一步提高了三维花状CdS/GO复合材料的光催化活性，同时大大降低了光腐蚀对催化剂的影响，使三维花状CdS/GO的影响复合材料的光催化稳定性得到了很好的增强，因此在有机污染物物降解方面表现出优异的光催化降解特性，可用于染料废水中有机物的降解。
965
0
本发明属于食品检测技术领域，公开了一种功能化介孔碳纳米复合材料的制备方法及应用，制备介孔碳SBA‑15，称取制备好的介孔碳SBA‑15于圆底烧瓶中，加入乙醇，并超声溶解；加入介孔碳4倍量的十八烷胺，搅拌、离心、蒸馏水洗涤2次，真空干燥，得到所述功能化介孔碳纳米复合材料。本发明的功能化介孔碳纳米复合材料具有萃取效率高、富集比高、用量少的特点。本发明利用功能化介孔碳纳米复合材料的农药残留检测方法，是一种简便、灵敏、快速、低成本、有效的蔬菜中农药残留检测方法。本发明的多孔功能化介孔碳作为一种很有前途的净化材料，将在不同样品中对其他有机污染物有更广泛的应用。
本发明公开了一种宽温域减摩抗磨兼具高韧的赛隆基复合材料，该复合材料由70～90wt%的赛隆和10～30wt%的氮化钛组成。本发明还公开了该复合材料的制备方法。本发明制备的赛隆基复合材料兼具优异的力学性能（高韧性）和摩擦学性能（低摩擦磨损），在室温至800ºC的温度范围内呈现出优异的摩擦学性能，特别适用于在宽温域服役工况下(25～800ºC)仍要求保持低摩擦和高韧性的特殊工件。
922
0

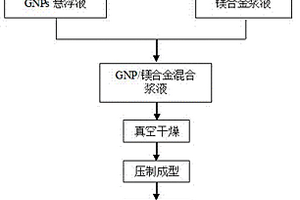

基于粉末触变成形技术制备石墨烯增强镁基复合材料的方法，其目的是要解决：（1）复合铸造工艺制备石墨烯增强镁基复合材料中石墨烯分散性差的问题；（2）粉末冶金法制备石墨烯增强镁基复合材料致密度不高，难成形大尺寸、形状复杂制品的问题。首先采用超声与机械搅拌工艺将镁合金粉与石墨烯纳米片在乙醇中混合，过滤、干燥后，将混合粉末压制成坯料，再将坯料在镁合金的半固态温度下加热，得到半固态锭料；最后将半固态锭料触变成形，得到石墨烯增强镁基复合材料。
966
0
本发明公开了一种生物质碳/硫复合材料的制备方法，是将文冠果壳经脱水干燥后粉碎，添加造孔剂，在惰性气体气氛下高温碳化，得到多孔生物质碳材料；再将多孔生物质碳材料和升华硫以一定的比例研磨混合均匀后，通过热处理加热熔融使硫扩散进碳的孔隙内，再采用溶剂溶解方法除去表面残留的硫，制得生物质碳/硫复合材料。硫填充进多孔碳材料当中，增加了硫与碳材料的电接触能力，并提升复合材料的体积能量密度；碳材料的多孔结构可达到锚定可溶性多硫化物的效果，并能容纳硫在充/放电过程中的体积变化。将该复合材料作为锂硫电池正极材料或钠离子电池负极材料使用时，具有良好的电化学性能。
863
0
本发明公开了一种适用于油润滑工况的聚醚醚酮基复合材料，该复合材料的组成及各组分的质量份数为：聚醚醚酮（PEEK）80.0~99.9份、氮化碳（C3N4）纳米片0.1~20.0份。本发明还公开了该复合材料的制备方法。本发明所述复合材料具有很高的力学性能，在边界和混合润滑条件下表现出摩擦“跑合期”短、摩擦系数小和磨损率低等特点。
689
0

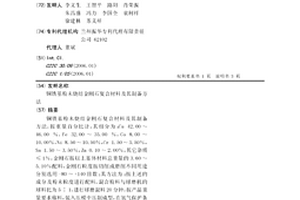

铜铁基粉末烧结金刚石复合材料及其制备方法,按重量百分比计,其组分为:Cu?42.00～46.00%,Fe?32.00～35.00%,Co?8.00～10.00%,Ni?8.50～10.50%,Cr?1.50～3.50%,Sn?1.50～3.50%,Zn?0.10～2.00%,其它杂质≤1%,金刚石按以上基体材料总重量的3.60～5.10%配料,金刚石粒度按切削或磨削不同用途分别选用-80～+140目数;其方法为:按上述的成分及粉末粒度进行配料,混合粉料与球磨机的球料比为5∶1,进行球磨混料20分钟,按产品重量要求称料,装入压模中压制成型,在氢气保护条件下的加压烧结炉中加压3～3.5MPa烧结成材,烧结温度范围为870～950℃,保温时间为1.5～2.0小时,烧结成形的铜铁基粉末烧结金刚石复合材料产品可作为石材加工刀具。
839
0
本发明公开了一种改性Mxene/PVA阻燃复合材料及其制备方法，阻燃复合材料由阻燃添加剂和树脂基体复合而成，树脂基体为聚乙烯醇树脂，阻燃添加剂为改性MXene。Mxene分散于去离子水中，超声得Mxene分散液；加入CTAB，磁力搅拌反应，得混合溶液；调节混合溶液pH值，磁力搅拌反应后加入正硅酸乙酯，磁力搅拌反应，得沉淀物；沉淀物溶于乙醇水溶液中，再滴入硅烷偶联剂，磁力搅拌反应后，洗涤，得改性MXene；聚乙烯醇分散于去离子水中，得聚乙烯醇溶液；加入改性MXene；分散均匀，干燥，得多功能阻燃复合材料。该复合材料有优异的阻燃性能、良好的导电性能和电磁屏蔽性能，可用于建筑涂料等涂料领域。
本发明公开了一种有机无机双网络结构酚醛/氧化铝气凝胶复合材料，是由间苯二酚、甲醛、结晶氯化铝为原料，通过水解、缩聚反应原位生长成有机无机双网络结构的复合凝胶；再采用化学液相法对双网络结构的复合凝胶沉积氧化铝原子层；最后通过老化、干燥得到有机无机双网络结构酚醛/氧化铝气凝胶复合材料。本发明的复合材料可视需要添加无机增强纤维、红外遮蔽颗粒等功能改性填料以进一步提高其力学性能和隔热性能，得到的复合材料具有低密度、低导热系数、高机械强度、低线烧蚀率的特点，适用于航天飞行器热防护系统的轻质防/隔热材料，具有重大应用价值。
本发明提供了一种碳-氮包覆磁性氧化物纳米复合材料，是将含氮材料和含碳材料、磁性氧化物纳米粒子混合均匀后，先在120～200℃下反应12～18h用二次去离子水和无水乙醇洗涤至中性，烘干，研磨，然后通过石墨化处理，形成的碳-氮包覆磁性氧化物纳米粒子的核壳结构的复合材料，其比表面积大，活性高，而且表面掺杂的N原子可以起到固定催化剂活性位的作用，能与包覆的磁性氧化物纳米颗粒间存在协同作用共同促进电极催化反应，从而提高了催化剂的催化性能。实验表明，碳-氮包覆的其它磁性氧化物纳米粒子催化ORR反应的性能明显优于20%Pt/C，完全可以取代昂贵的贵金属催化剂，从而为燃料电池的发展提供了更大的潜力。
844
0

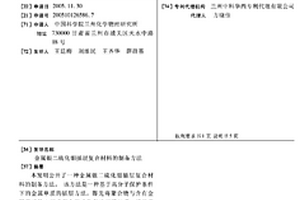

本发明公开了一种金属银二硫化钼插层复合材料的制备方法。该方法是一种基于高分子保护条件下的金属单质的插层方法,即先将聚合物与含有金属离子的水溶液混合形成均匀的溶胶体系,然后将溶胶插入到单层二硫化钼层间,最后对金属离子进行还原处理即得到含高分子和金属单质的二硫化钼插层复合材料。该方法开辟了合成插层复合材料的新途径,所制备的插层复合材料中金属离子已被完全转化成金属单质,而不是金属离子和金属单质的混合物。这种高分子保护条件下的金属单质的插层方法简单实用,有广阔的应用前景。本发明的材料的电导率较二硫化钼提高了6个数量级,在导电材料,润滑材料,微电子机械领域具有潜在应用价值。
620
0

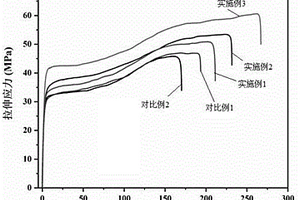

本发明涉及凹凸棒填充聚丙烯聚乳酸可降解复合材料及其制备方法。在本发明中，一种聚丙烯聚乳酸可降解复合材料，其特征在于，以重量份计，所述复合材料包含：(1)40‑70份的聚乳酸；(2)20‑30份的聚丙烯；和(3)10‑30份的凹凸棒。本发明中，各组分通过挤出机熔融共混制得的复合材料具有较好的界面相容性，且各组分能够产生协同作用，使得本发明具有优异的力学性能和良好的抗紫外线、耐热、耐候性，同时本发明也具有抗静电、抑菌抗霉和生物降解等特性，不仅在制备生物降解板材、膜材、注塑、包装材料等方面的市场前景广阔，还有望成为新型防风固沙材料被广泛应用。本发明的合成工艺简单，技术成熟可靠，生产成本低，有利于工业化生产。
1049
0
本发明涉及复合材料及再生资源利用技术领域，具体涉及一种具有金属特性的再生柔性复合材料及制备方法；柔性复合材料包括重量百分比的以下组分：再生木质纤维素10‑20%，再生无机填料20‑40%，再生塑料材料30‑60%，再生金属粉5‑15%，高分子色母料0‑3%，助溶剂0‑5%。本发明的柔性复合材料安全环保，不含甲醛等有害气体；具有抗冲击强度、强弯曲性能、吸音隔噪、防水隔湿、防火等性能；具有金属特性，力学性能好，具有优异的耐磨耐腐蚀；用途广泛可用于装饰片材或高强度结构件使用；利用生产生活中的最易常见的废弃材料，是解决生产生活垃圾的资源化应用途径之一，产生巨大的社会效益。
本发明提供了一种功能化碳包覆Fe3O4的多孔纳米复合材料，属于复合材料技术领域。本发明以还原铁粉为原料，用硝酸溶解后在磁场诱导下共沉淀，得到多孔花状Fe3O4纳米结构；再以聚乙烯醇为交联剂，对甲基苯磺酸为表面活性剂，使多孔花状Fe3O4与半乳糖作混合并经高温碳化，得到碳包覆的多孔花状Fe3O4纳米结构，最后经强氧化剂处理，得到表面修饰的功能化多孔碳包覆Fe3O4纳米复合材料。该复合材料具有优异的饱和磁化强度、较大的比表面积和空隙率，性能稳定，对带有氨基、羟基、羧基及环氧基的有机药物具有显著的吸附作用，在药物靶向释放方面具有潜在的应用前景。
626
0
本发明公开一种花状钨酸铋‑卟啉复合材料，该复合材料由花状钨酸铋和卟啉组成。通过先将花状钨酸铋沉积在载体上，再将载体浸入卟啉溶液中，浸泡，得到所述的复合材料。该复合材料可以克服钨酸铋自身量子效率低的问题，显著提高钨酸铋的光电性能，可作为一种优良的光电材料使用。
1071
0
一种天然橡胶/凹凸棒石纳米复合材料的制备方法，即将沉降离心提纯后的天然凹土通过可溶性碳源溶液的浸泡、包覆，经过烘干、研磨过筛后置于还原气氛中进行高温炭化，得到表面炭包覆的纳米凹凸棒石，然后与天然橡胶进行混炼、硫化后，得到天然橡胶/凹凸棒石纳米复合材料。其工艺过程依次包括以下步骤，A：凹凸棒石的提纯；B：凹凸棒石的预包覆；C：凹凸棒石的表面炭化；D：天然橡胶与凹凸棒石的混炼；E：复合材料的硫化。该方法的优越性在于将天然凹土进行简单处理后，可以在保证其纤维状结构不被破坏的前提下，改变其表面的极性，增强其与非极性橡胶的相容性，增大了凹凸棒石在天然橡胶基体中的填充量，制备出力学性能优异的天然橡胶/凹凸棒石纳米复合材料。
1045
0

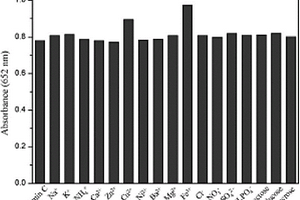

本发明公开了一种氧化石墨烯@四氧化三钴纳米复合材料的制备方法，选用氧化石墨烯(GO)和Co(CH3COO)2·4H2O在高温下反应得到氧化石墨烯@四氧化三钴纳米复合材料，本方法操作简单、不需要复杂设备；所制备的氧化石墨烯@四氧化三钴纳米复合材料，催化能力强；将制备的氧化石墨烯@四氧化三钴纳米复合材料应用于以TMB为显色底物检测食品中维生素C的方法中，该方法选择性好、灵敏度高、可视化。
1056
0
本发明提供了一种氮掺杂碳担载铁钴复合材料及其制备方法和应用，涉及催化剂技术领域。本发明提供的氮掺杂碳担载铁钴复合材料包括氮掺杂碳载体和负载在所述氮掺杂碳载体上的铁和钴。本发明提供的复合材料具有100％的原子利用率、高度的原子分散性和孤立的活性位点等特点，活性金属铁与钴之间的协同作用以及铁钴与氮掺杂碳载体有较强的相互作用，能够避免活性中间体的分解，从而避免了活性组分流失，能够明显提高复合材料的稳定性，首次实现铁钴双原子无氧条件下含羟基化合物催化脱氢反应，对含羟基化合物脱氢制备醛酮化合物的催化活性高，含羟基化合物的转化率高，醛酮化合物的选择性好，对含羟基化合物的适用性广。
1011
0
本发明提供了一种可在室温～300℃下使用,抗极压性能优异的镶嵌式自润滑复合材料,它由金属底材、嵌入金属底材的固体润滑剂膏体组成。其特点在于固体润滑剂膏体可在底材的孔、槽或其它形式凹部镶嵌;对固体润滑剂膏体中的粘结剂进行了化学改性,采用了两种固化剂,并经固液充分混合,固体后的固体润滑剂强度高,转移性能好。镶嵌式自润滑复合材料适用于超重负荷、低速度,大粉尘量和腐蚀性介质等下摩擦副的润滑。在建材、有色钢铁冶炼钢、石油化工、建筑等行业的大型机械上应用,可明显地降低摩擦和磨损,大幅度延长设备的使用寿命。
753
0
本发明涉及一种三元硼化物‑硼化锆复合材料，该复合材料按质量分数计，由45.43~80.14%的AlMgB14粉体和19.86~54.57%的ZrB2粉体制成。同时，本发明还公开了该复合材料的制备方法。本发明所制备的AlMgB14‑ZrB2复合材料具有非常高的相对密度，并具有较高的室温/高温硬度和断裂韧性、优异的高温抗磨损性能，可用作高温环境下使用的机械耐磨零部件。
845
0

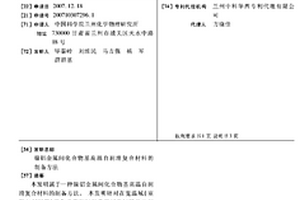

本发明属于一种镍铝金属间化合物基高温自润滑复合材料的制备方法。本发明针对在宽温域(室温至1000℃)工作状态下对润滑和耐磨材料的迫切需求,利用粉末冶金技术发展了一种在宽温域下具有良好自润滑耐磨性能且具有应用潜力的高温自润滑复合材料的制备方法。
924
0
本发明公开一种废旧地膜复合材料及加工方法,属于复合材料制备技术领域。该复合材料由以下重量份的原料组成：改性聚乙烯废旧地膜颗粒14-28份、木质素12-15份、石墨烯1-3份、人造石粉70-85份、水镁石粉2-5份、氧化铝5-10份、二氧化钛1-2份、聚丙烯酰胺0-2.5份、玻璃纤维7-10份、铝酸酯0.5-1份、硬脂酸0.5-1.5份、PE蜡0.5-1份、偶氮二异戊腈0.5-1份、异辛酸锰0.2-0.5份、聚氧丙烯0.1-0.3份、三羟甲基丙烷三甲基丙烯酸酯0.05-0.1份。本发明的复合材料以回收的废旧地膜为原料，有效利用废旧农膜，变废为宝，是废旧地膜回收再利用的有效途径，具有机械性能好、易清洁、抗污垢、耐冲击、耐热性和阻燃性好、环保卫生的特点。
1013
0
本发明公开了一种宽真空耐高温自润滑复合材料，该复合材料的组成及各组分所占的质量百分数为：Ni基合金40～89%、石墨1～10%、WS210～50%；Ni基合金为雾化合金粉末，其组成及各组分所占的质量百分数为：Ni?60～95%、Cr?1～10%、Mo?1～5%、W?1～5%、Cu?1～10%、Al?1～10%。本发明还公开了该复合材料的制备方法，通过热压烧结技术制备的复合材料在大气至真空环境并且从低温到高温500℃具有良好的宽真空宽温域自润滑抗磨损性能，摩擦系数在0.06～0.20范围，适合制作航空航天飞行器的高温运动系统部件。
620
0
本发明涉及复合材料技术领域，具体涉及一种聚醚醚酮自润滑复合材料及其制备方法和应用。本发明提供的聚醚醚酮自润滑复合材料，按质量份数计，包括以下制备原料：聚醚醚酮75～89份；短玄武岩切纤维10～20份；碳纤维1～5份。在本发明中，添加短玄武岩切纤维避免了仅采用碳纤维作为填料存在的容易缠绕、不容易与聚醚醚酮基体树脂粉末分散均匀，因而导致聚醚醚酮自润滑复合材料整体性能不佳、批次稳定性差的问题；碳纤维能够使聚醚醚酮自润滑复合材料具有减摩抗磨性能的同时，不降低其机械性能。本发明采用适量的短切玄武岩纤维和炭纤维复合填充聚醚醚酮，制备得到的聚醚醚酮自润滑复合材料可以实现良好机械性能和摩擦学性能的统一。
1051
0
本发明公开了一种防蒸发可降解复合材料。所述防蒸发可降解复合材料包括纸基体，以及覆于纸基体表面的主要由秸秆粉末和可降解高分子粘合剂组成的涂层。所述防蒸发可降解复合材料通过将秸秆粉末、可降解高分子粘合剂、增塑剂和交联剂在溶剂中混合均匀后，涂覆在纸基体上得到。与现有技术相比，本发明的复合材料具有保水、防蒸发、可降解、强度高、渗透强的优点。将其制作成沙生植物的栽培装置，应用到沙漠地区的植物繁育、种植与保护，不仅可以起到保水，防蒸发的效果，解决因沙漠地区水分蒸发过快，容易形成盐碱地的问题；用该栽培装置构成的网状沙障，还能够起到阻挡、减缓、分流和固定流沙，同时截留雨水、促进植物生长的效果。
814
0
本发明提供了一种锑‑三氧化二锑/还原氧化石墨烯复合材料的制备方法，是以氧化石墨烯、三氧化二锑为原料，醇为溶剂，在强还原剂作用下通过一步化学还原法合成Sb@Sb2O3/rGO复合材料，该复合材料中，Sb和Sb2O3以纳米颗粒形式紧密锚定在rGO片上。该复合材料用作锂/钠离子电池负极材料，其特定的结构不仅可以缓解体积膨胀引起的应力，抑制Sb和Sb2O3颗粒的聚集，还可以提高循环过程中的电子转移能力，从而呈现出优良的电化学储锂/钠性能，在开发具有高电化学性能的锂/钠离子电池新型替代电极材料中具有重要意义。
本发明公开了一种多尺度微纳米填料改性自润滑织物衬垫复合材料的制备方法；将酚醛树脂分散于有机溶剂中，并将氟化石墨片、块状玄武岩鳞片和纳米SiO2超声分散于其中，得到自润滑织物浸渍液；然后将经等离子体预处理后的混纺纤维布反复浸渍于自润滑织物浸渍液，烘干；最后用酚醛树脂将织物粘贴于金属基材表面并保温固化成型，即得自润滑衬垫复合材料。本发明以酚醛树脂为基体树脂，聚四氟乙烯‑聚间苯二甲酰间苯二胺混纺织物为增强相，结合大粒径片层状氟化石墨的润滑作用、中粒径块状玄武岩鳞片的耐磨作用和小粒径近球状纳米SiO2的界面微滑动效应，极大提升了高速工况自润滑衬垫的承载能力，使得对应自润滑关节轴承使用寿命大幅提高。
953
0
聚苯胺/四氧化三铁电磁复合材料的制备方法，首先在离子液体中合成四氧化三铁纳米材料，而后将苯胺单体、掺杂剂与去离子水混合，混合均匀后将氧化剂溶液缓慢滴入到混合液中，反应后得到聚苯胺/四氧化三铁墨绿色电磁复合材料粉末。本制备方法中四氧化三铁磁流体的合成采用化学共沉淀法，电磁复合材料的合成采用原位聚合法，合成过程简单易操作，离子液体作为绿色化学溶剂应用于整个合成过程，并且合成的电磁复合材料的磁性及导电性均具有较好的表现，可应用于电磁屏蔽、微波吸收、隐形涂料等领域。
1106
0
本发明提供一种阻燃聚丙烯复合材料,它是以坡缕石复配阻燃剂与聚丙烯在80℃～300℃下混合炼塑而成。由于坡缕石的微孔结构,使本发明制造的阻燃聚丙烯复合材料具有高效、价廉、低毒、低烟、无环境污染和热稳定性好等特点,同时又具有良好的机械加工性能。
中冶有色为您提供最新的甘肃有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年09月19日 ~ 21日
2024年09月26日 ~ 28日
2024年10月11日 ~ 13日
2024年10月25日 ~ 27日
2024年12月20日 ~ 22日
