上海有色金属材料制备及加工技术理论与应用

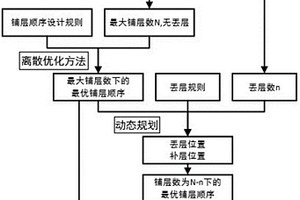

复合材料铺层库优化生成方法 1013

 0

本发明涉及计算机仿真技术领域，尤其涉及一种复合材料铺层库优化生成方法，包括铺层顺序优化，通过免疫遗传算法优化最大铺层数下的铺层顺序，并根据优化结果进行丢层得到其他铺层数下的铺层顺序；丢层位置优化，通过动态规划确定具体丢层位置，保证在该丢层位置下目标函数最优最大。本发明提供的复合材料铺层库的优化生成方法，包括铺层顺序的优化以及丢层补层生成满足要求的铺层库，保证了设计达到目标最优。本发明将铺层顺序优化与铺层库结合到一起，避免了人工设计铺层库的繁琐，达到了复合材料设计流程的一体化，快速便捷准确。

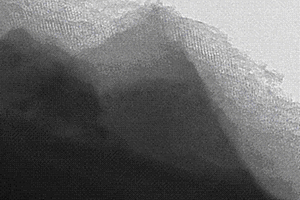

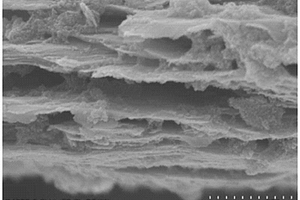

共价有机骨架/碳化钛纳米片复合材料的制备及应用 1058

 0

本发明涉及一种共价有机骨架/碳化钛纳米片复合材料的制备及应用，属于新能源材料的开发与研究技术领域，将单层或少层的Ti₃C₂纳米片与有机物单体、固体催化剂混合，在抽真空的石英管中密封，经离子热法得到共价有机骨架/Ti₃C₂纳米片复合材料。将共价有机骨架/Ti₃C₂纳米片复合材料载硫后涂在铝片上在作为电池的工作电极，以金属锂片为对电极和参比电极，以有机微孔膜为隔膜，以有机溶液为电解液，在充满高纯氩气的手套箱中组装成扣式电池。与现有技术相比，本发明可作为二维电极材料，广泛应用于锂硫电池等能源领域，具有优异的充/放电性能。

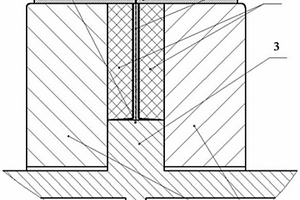

适用于卫星天线反射器复合材料放射形曲面背筋成型模具 762

 0

本发明提供了一种适用于卫星天线反射器复合材料放射形曲面背筋成型模具，整体模具设计思路为：采用带若干定位凸台结构的复合材料预制板、将其定位在底板型面及预制板定位板上开设的若干卡槽上，并在预制板两侧铺层，通过在底板上设计递增高度的环形台阶定位两侧加压软模组件，两侧加压软模组件由钢模芯与在其外包袱的硅橡胶组成或由硅橡胶条及其限位钢板组成，本发明开发了一种以底板、预制定位板开设卡槽定位复合材料预制板在其两侧铺层、两侧均为软模加压的设计方法。

基于C8修饰介孔二氧化硅石墨烯复合材料的中药有效成分的富集方法 1146

 0

本发明属分析化学领域，涉及生物样品中中药有效成分的富集方法，具体涉及一种利用C8修饰介孔二氧化硅石墨烯复合材料萃取技术从生物样品中富集中药有效成分的方法。该方法采用C8修饰介孔二氧化硅石墨烯复合材料，对分散好的石墨烯复合材料进行上样，采用一定的溶剂洗脱，以提取生物样品中的中药有效成分，并经氮吹浓缩，以一定的溶剂复溶后用高效液相串联质谱或气相串联质谱分析，测定生物样品中中药有效成分的含量。本方法具有萃取速度快、效率高、操作简便、安全无污染的优点。本法与色谱质谱分析法联用，可用于准确测定生物样品中中药有效成分的含量。

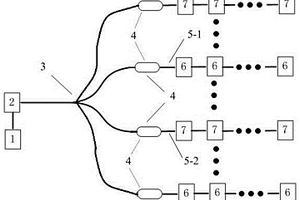

C/SiC复合材料腐蚀状态的监测系统及监测方法 959

 0

本发明公开了一种C/SiC复合材料腐蚀状态的监测系统和方法，系统包括计算机、光纤光栅解调仪、光纤耦合器、碳物质消耗传感探头、碳化硅物质消耗传感探头、第一光纤连接器、第一传感光纤、第二光纤连接器和第二传感光纤，计算机和光纤光栅解调仪相连，光纤耦合器包括光纤耦合器输入端和多个光纤耦合器输出端，光纤耦合器输入端与光纤光栅解调仪相连；一个光纤耦合器输出端与第一光纤连接器、第一传感光纤、碳物质消耗传感探头相连，另一个光纤耦合器输出端与第二光纤连接器、第二传感光纤、碳化硅物质消耗传感探头相连。本发明实现了对C/SiC复合材料腐蚀状态的实时在线监测，可应用于航空、舰船领域的C/SiC复合材料腐蚀状态监测。

生物降解聚乳酸/淀粉复合材料及其制备方法 926

 0

本发明公开了一种生物降解聚乳酸/淀粉复合材料，其由包含以下重量份的组分制成：聚乳酸50～70份，淀粉20～40份，增塑剂1～15份，增容剂5～10份，抗氧剂0.1～0.5份，成核剂0～5份。本发明同时还公开了上述生物降解聚乳酸/淀粉复合材料的制备方法。本发明的制备方法工艺简单，易于操作，适用范围广，并通过添加成核剂提高复合材料的力学性能和热性能，通过该制备方法得到的共混物的相容性以及力学性能和热性能都得到了提高，是一类可替代PE、PP等通用塑料的环保型材料；它可采用注塑成型、挤出成型、吹塑成型等加工技术制造成特定形状的制品，广泛应用在食品包装材料、一次性盛具以及地膜、器械等民用和医用制品。

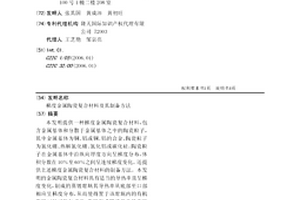

梯度金属陶瓷复合材料及其制备方法 975

 0

本发明提供一种梯度金属陶瓷复合材料，包含金属基体和分散于金属基体之中的陶瓷粒子，其中金属基体为铜、铝或铜、铝的合金，陶瓷粒子为氮化硼、热解氮化硼、氮化铝或碳化硅，陶瓷粒子在金属基体中沿纵向厚度方向呈梯度分布，体积分数在10％至60％之间呈连续梯度变化。还提供上述梯度金属陶瓷复合材料的制备方法。本发明的金属陶瓷复合材料具有适当的导热率且呈梯度变化，制成的蒸镀坩埚其导热率从底部至口部相应呈梯度分布，从而使得置于该坩埚内的有机蒸镀材料可均匀受热，蒸镀形成膜质优良的有机薄膜。

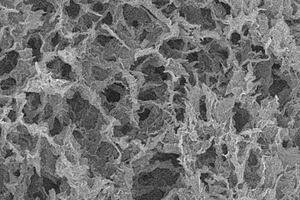

石墨烯气凝胶负载硫复合材料的制备方法 912

 0

本发明涉及一种石墨烯气凝胶负载硫复合材料的制备方法。属锂离子电池正极材料技术领域。本发明方法的主要过程和步骤如下：以氧化石墨烯分散液、乙醇与硫/二硫化碳为主要原料，通过100~200℃水热反应6~48h制得到石墨烯气凝胶负载硫，再通过化学氧化法得到聚合物包覆的石墨烯气凝胶负载硫的复合材料。本发明制得的石墨烯气凝胶负载硫复合正极，石墨烯交错连接形成三维有序导电网络，其超大的表面积能够吸附更多的硫；聚合物包覆能有效解决充放电过程中硫的体积膨胀和材料粉碎问题。同时，通过这种简单的方法制备的石墨烯负载硫复合材料，可直接作为极片使用，省去了传统电极制备中制浆、涂布等繁琐工艺，易实现工业化生产。

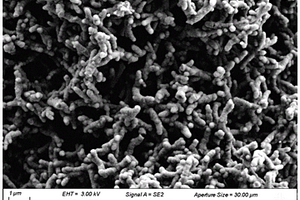

氮掺杂的有序介孔碳/碳纤维复合材料的制备方法 937

 0

本发明涉及一种氮掺杂的有序介孔碳/碳纤维复合材料的制备方法，属于介孔碳基碳纤维复合材料制备工艺技术领域。本发明方法的主要过程是：以三嵌段共聚物为结构导向剂，酚醛树脂预聚体为碳源，正硅酸乙酯为硅源，乙醇为溶剂，以蚕丝纤维为氮源和基底，通过浸泡、溶剂挥发诱导自组装、交联、高温煅烧、刻蚀除去二氧化硅组分，最终得到具有高比表面（230m2/g）的氮掺杂的有序介孔碳/碳纤维复合材料。本发明的优点在于制备过程简便、成本低廉、易于大规模生产。本发明所得到的碳材料可以用于双电层电容器，在扫速5mV/s下，比电容190F/g，1000次循环后还余90%的电容。

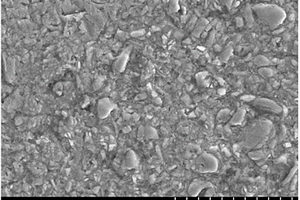

SPS碳化硅颗粒增强铝基复合材料及其制备方法 788

 0

本发明涉及一种SPS碳化硅颗粒增强铝基复合材料及其制备方法，包括如下步骤：1）以SiC粉体、Al粉体为原料，其中，以SiC粉体和Al粉体的致密总体积为基准计，SiC粉体体积分数为2～30%；2）将所述原料配成固含量为40～60wt%的浆料，以硬脂酸为助磨剂进行球磨混合；3）将球磨混合后的浆料烘干，再研磨粉碎后过筛，将得到的粉体在惰性气氛条件下进行放电等离子体烧结，烧结温度为500～600℃，压力为35～50Mpa，保温保压时间为5～20分钟。可以得到具有高致密度、高硬度的碳化硅颗粒增强金属基复合材料。本发明制备方法成型压力低，烧结迅速，材料制备周期短，使制备更加简便，同时得到致密度较高的复合材料烧结体。

硅酸铝钠改性的苯基硅橡胶复合材料及制备方法 945

 0

本发明公开一种硅酸铝钠改性的苯基硅橡胶复合材料及制备方法，所述硅酸铝钠改性的硅橡胶复合材料，按重量份数计算，其制备所用原料由100份甲组份，1-5份乙组分，0.1-3份改性的硅酸铝钠，1-5份催化剂组成。其制备方法即将改性的硅酸铝钠加入溶剂中，得含改性的硅酸铝钠溶液；然后将甲组份加入其中，再加入乙组份和催化剂，依次搅拌、真空抽气，得到混合液倒入模具中，然后再依次真空抽气、固化反应，即得具有良好的力学、导热性能及电绝缘性能的硅酸铝钠改性的苯基硅橡胶复合材料，最终导热系数可达0.284-0.546?W/（m·K），介电常数为1.64-2.64，拉伸强度为0.58-0.68Mpa。

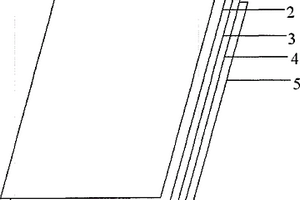

碳纤维增强复合材料板材及其制备方法 918

 0

本发明公开了一种碳纤维增强复合材料板材及其制备方法，包括至少五层结构，厚度为0.8mm-20mm，第一层为天然刨切木皮，第二层采用无纺布层，第三层采用第一碳纤维，第四层采用第二碳纤维，第五层采用第三碳纤维或天然刨切木皮。本发明的有益效果：采用本方案制成的复合材料板材，重量轻，强度高，而且表面的纹路自然，丰富，由于整个板材组成，为碳纤维，环氧树脂和木皮，均为无毒无害产品，因此环保性能较好。该产品可以广泛应用在电子产品的外壳和汽车的内饰件领域，特别在目前国家大力发展电动汽车行业的背景下，应用前景非常广阔，仅需采用不同的模具即可制成各种形状的产品，是汽车轻量化技术领域首选的复合材料。

聚苯硫醚复合材料 1050

 0

本发明提供了一种聚苯硫醚复合材料，该复合材料是由聚苯硫醚、玻璃纤维、冲击改性剂、抗氧剂组成，其组分及其含量分别为(重量百分比):聚苯硫醚40～80％，玻璃纤维20～50％，冲击改性剂3～10％,抗氧剂1～2％,该聚苯硫醚复合材料具有良好的冲击性能，耐热性能，较高的相比漏电起痕指数，同时具有较高的流动性,适于制造电子电器产品、机械产品、汽车零部件及其它耐热、耐腐蚀产品。

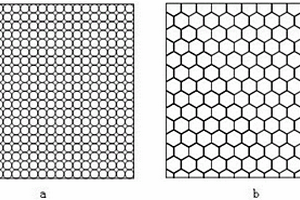

低密度高性能复合材料夹层结构及其制备方法 848

 0

本发明公开了一种低密度高性能复合材料夹层结构及其制备方法，所述夹层结构包括夹芯结构、设置于夹芯结构上底面的上蒙皮层和设置于夹芯结构下底面的下蒙皮层；所述夹芯结构由多个杆件并列排布而成；所述杆件由纤维增强树脂基复合材料构成。本发明将纤维增强树脂基复合材料杆件通过胶接或物理固定的方式拼接成夹芯结构，使芯材在力学性能、湿热性能具有可设计性，且具有复杂型面的可成型性。实现了高精度、高稳定、复杂结构蜂窝夹层结构的制造。

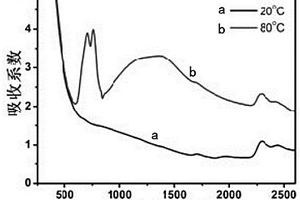

高性能二氧化钒基热致变色复合材料 925

 0

本发明涉及一种高性能二氧化钒基热致变色复合材料，所述高性能二氧化钒基热致变色复合材料包括：作为无机系热致变色材料的二氧化钒和作为有机系热致变色材料的配位基转换体，所述配位基转换体包含可转变金属离子、能与所述可转变金属离子形成低吸光度配合物的低吸光度配位体、和能与所述可转变金属离子形成高吸光度配合物的高吸光度配位体。本发明的二氧化钒基热致变色复合材料，其特点是热致变色波段范围涵盖包括可见光在内的整个日射光谱，因而与传统二氧化钒热致变色材料相比具有极高的总日射调节率。

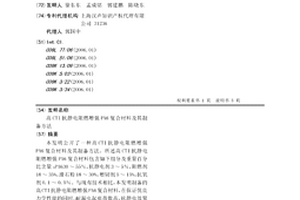

高CTI抗静电阻燃增强PA6复合材料及其制备方法 705

 0

本发明公开了一种高CTI抗静电阻燃增强PA6复合材料及其制备方法。所述高CTI抗静电阻燃增强PA6复合材料包含如下组分及重量百分比含量:PA630～55%,抗静电剂3～5%,阻燃剂18～35%,滑石粉18～30%,增韧剂5～15%,抗氧剂0.1～0.5%。与现有技术相比,本发明制备的高CTI抗静电阻燃增强PA6复合材料,在保证优良力学性能的同时,耐漏电起痕指数高,抗静电效果稳定持久,而且具有优良的阻燃性能,已经被工业化应用到电子电器领域。

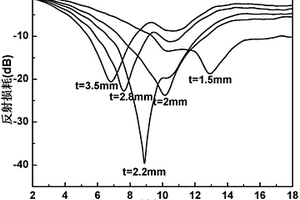

锶铁氧体/锌铁氧体复合材料及其制备方法和应用 1035

 0

本发明涉及一种锶铁氧体/锌铁氧体复合材料及其制备方法和应用，锶铁氧体与锌铁氧体的摩尔比为1∶1-2∶1。制备方法包括：（1）将可溶性锶盐的水溶液、可溶性铁盐的水溶液和可溶性锌盐的水溶液混合均匀得混合液，再与柠檬酸混合，调节pH值至6.5-7.5，挥发溶剂得湿凝胶；（2）将上述湿凝胶真空干燥后进行自蔓延燃烧，去除柠檬酸得前驱物，然后煅烧前驱物，冷却后即得。锶铁氧体/锌铁氧体复合材料应用于微波吸收材料。本发明工艺简单，前驱物烧结活性高，煅烧温度低，易于工业化生产；制得的锶铁氧体/锌铁氧体复合材料成分均匀，介电性能良好，在微波吸收领域中有广泛的应用前景。

太阳能电池用银-聚苯胺复合材料的制备方法 926

 0

本发明涉及一种太阳能电池用银‑聚苯胺复合材料的制备方法，包括以下步骤：(1)以硝酸银溶液作为电解液，取两个Pt网分别作为阳极和阴极，电化学沉积，得到沉积有Ag的Pt网；(2)将去离子水加入到硫酸中，配成硫酸溶液，再加入苯胺，搅拌均匀后恢复至室温，得到苯胺硫酸溶液；(3)以步骤(1)中沉积有Ag的Pt网作为阳极，以Pt作为阴极，以苯胺硫酸溶液作为电解液，继续进而二次沉积，即得到目的产物。与现有技术相比，本发明通过电化学沉积法在太阳能电池常用微米级银粉的表面附着一层PANI导电薄膜，以提高电子在复合材料中的传输，降低复合材料的阻抗，提高导电性。

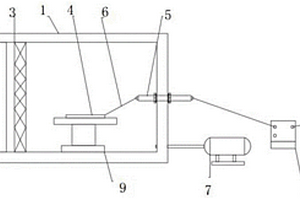

用于真空环境下的复合材料固化变形检测装置和检测方法 874

 0

本发明涉及一种用于真空环境下的复合材料固化变形检测装置和检测方法，该检测装置包括：可加热的箱体，箱体内设置有控制面板、加热板、需要加热的零件、安装零件的工作台、转接头；零件和转接头之间安装有传感器；转接头一端位于可加热的箱体内，另一端位于可加热的箱体外；控制面板和加热板之间设置有隔热板；真空密封转接头在可加热的箱体外的一端连接在计算机上。本发明提供的装置使得复合材料在真空环境下的的加热固化做到各处均匀一致。能实现复合材料制件的内部温度均匀分布和制件的内外固化同步，从而大大减少固化后的制件发生分层、变形、开裂、残余应力等各种缺陷的概率，使制件因为内部温度不均匀而导致的报废率得到大幅降低。

负载TiO₂/MIL-53 （Al）氧化石墨烯复合材料的制备方法 965

 0

本发明公开了一种负载TiO₂/MIL‑53(Al)氧化石墨烯复合材料的制备方法，包括下述步骤：首先将氧化石墨烯(GO)、硝酸铝(Al(NO₃)₃·9H₂O)和对苯二甲酸溶解在二甲基甲酰胺溶解中,水热反应后离心分离洗涤干燥；之后加入钛酸四丁酯搅拌，最后在马弗炉中煅烧即得负载TiO₂/MIL‑53(Al)氧化石墨烯复合材料，得到的复合材料应用于污水中有机物的吸附，具有优异的吸附性能和稳定性。

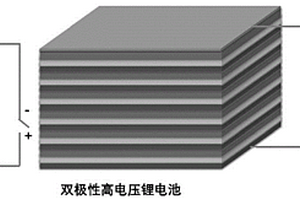

基于VA族单质或其复合材料负极的双极性电极及双极性锂离子电池 1039

 0

本发明涉及一种基于VA族单质或其复合材料负极的双极性电极及双极性锂离子电池。所述双极性电极包括：VA族单质或VA族单质与掺杂材料形成的复合材料负极、铝箔集流体和锂离子电池正极；所述VA族单质或其复合材料负极的下截止电压为0.3～1 V时，具有200 mAh/g以上的质量比容量。

挤出级PPS复合材料及其制备方法 1023

 0

本发明提供了一种挤出级PPS复合材料及其制备方法，所述复合材料按重量份计包括以下组分：PPS 50份‑60份；有机硅共聚PC 10份‑12份；增韧剂25份‑35份；润滑剂0.5份‑2份；炭黑0.5‑1.5份。本发明通过采用线性PPS作为第一基体树脂，有机硅共聚PC做为第二基体树脂，通过多种功能化增韧剂优化组合增韧改性，同时采用合适的润滑剂体系和优化螺杆组合，解决挤出加工过程中管材内外壁凹坑问题，以及挤出模头有污垢残留的问题，最终制备的PPS复合材料具备良好的延展性，耐化学溶剂能力和挤出弯折定型性能。

高强塑镁基复合材料及其制备方法 715

 0

本发明提供了一种高强塑镁基复合材料及其制备方法，包括：将稀土镁合金升温至700℃～820℃，待稀土镁合金完全熔化后将温度降至580℃～650℃，制得半固态熔融镁合金；将增强体在温度100℃～500℃下预热2min～60min，然后加入到半固态熔融镁合金中，充分混合后，制得增强体‑稀土镁合金混合熔体；将增强体‑稀土镁合金混合熔体再次加热至700℃～820℃，混匀后浇注到预热温度为100℃～600℃的模具中，并施加5MPa～100MPa压力，保压60s～600s，待凝固完成即制得高强塑稀土镁基复合材料。本发明中制备方法克服了现有陶瓷脆性增强体制备镁基复合材料难以同时兼顾强度和塑性的难题，且增强体与镁基体之间的物理相容性和化学相容性高。

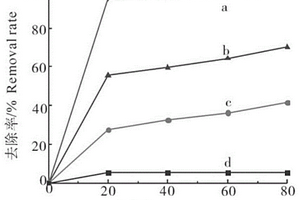

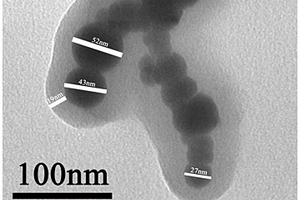

零价铁/介孔二氧化硅复合材料的制备方法及应用 1089

 0

本发明提供本发明提供了一种零价铁/介孔二氧化硅复合材料的制备方法及其在环境修复中的应用，采用氯化铁作为铁源，硼氢化钠作为还原剂，正硅酸乙酯作为硅源，十六烷基三甲基溴化铵作为表面活性剂及介孔模板，在氮气气氛下合成得到一种介孔二氧化硅包裹的纳米零价铁材料。本发明提供的零价铁/介孔二氧化硅复合材料中的介孔二氧化硅包裹的纳米零价铁材料可减缓零价铁在反应过程中的聚集与腐蚀。将本发明提供的制备方法制备得到的零价铁/介孔二氧化硅复合材料可用于环境修复的污水中重金属的去除，对铅、镉具有较好的吸附效果。

聚碳酸酯型芳纶纤维复合材料用表面上浆剂及制备和应用 1015

 0

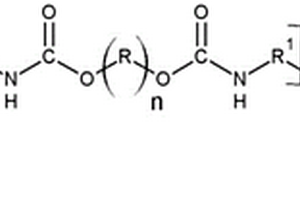

本发明涉及一种聚碳酸酯型芳纶纤维复合材料用表面上浆剂及其制备和应用，表面上浆剂主要由改性聚碳酸酯型聚氨酯树脂、纳米芳纶和水构成的乳化剂；改性聚碳酸酯型聚氨酯树脂的结构式为：R为聚碳酸酯多元醇有机基，R1为二异氰酸酯有机基，R2～R4为OMe或者OEt，n的取值为1

具有电磁屏蔽效应和耐刮擦性能的阻燃级聚丙烯复合材料及其制备方法 949

 0

本发明公开了一种具有电磁屏蔽效应和耐刮擦性能的阻燃级聚丙烯复合材料及其制备方法，这种聚丙烯复合材料由以下重量百分比的原料组成：聚丙烯41～96，无机填料0～30，膨胀石墨1～12，异辛基笼形聚倍半硅氧烷1～10，硅烷偶联剂0.5～3，抗氧剂0.1～1，其它助剂0～2。本发明通过加入膨胀石墨与笼形聚倍半硅氧烷，通过硅烷偶联剂的桥接作用，形成化学键合力，使得纳米级异辛基笼形聚倍半硅氧烷包覆在微米级石墨片层结构周围，形成“核壳”结构，在挤出共混过程中，“核壳”结构能够较好的分散在聚丙烯基体中，达到协同电磁屏蔽与阻燃效应，所得聚丙烯复合材料具有较好的电磁屏蔽效应和阻燃性能，同时还发现具有优异的耐刮擦性能。

耐热、低水蒸气透过率且可生物降解的纸塑复合材料及其制备方法和应用 1138

 0

本发明涉及一种耐热、低水蒸气透过率且可生物降解的纸塑复合材料及其制备方法和应用，该纸塑复合材料以纸张为基材，以多层可降解薄膜为阻隔层；多层可降解薄膜为PBS和改性PBAT形成的多层共挤膜，改性PBAT中含有片状填料；先将片状填料与PBAT树脂熔融共混挤出造粒，后采用与PBS多层共挤吹塑的方法制备多层共挤膜，再将多层共挤膜通过水性复膜胶与纸张复合，得到纸塑复合材料；PBS膜可以提高薄膜整体的耐热性，而且纸塑包装还可以做到热压封合。与现有技术相比，本发明薄膜与纸张复合后能够达到PE、PP等纸塑复合包装的阻水蒸气性能，可完全生物降解，环保性能好，能够防止对环境的污染，可应用于食品、医药制品等领域。

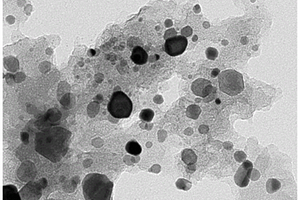

用于碱性溶液电催化析氢的复合材料及其制备方法 920

 0

本发明公开了一种用于碱性溶液电催化析氢的复合材料及其制备方法。以RuCl3为活性金属Ru源，壳聚糖为碳、氮源，ZnCl2为活化剂和制孔剂，分别称取RuCl3、壳聚糖、ZnCl2后分散于去离子水中，得到混合溶液，恒温搅拌反应，烘干得到固体物；将所得固体物研碎放入管式炉中，在惰性气体保护下煅烧得到固体粉末；将所得固体粉末加入到盐酸中，恒温搅拌下进行刻蚀，经抽滤、洗涤、干燥后得到Ru纳米颗粒负载在含氮多孔层状碳材料的复合材料。本发明制备的复合材料能够在碱性条件下水解析氢中表现出十分优异的催化性能，且性能十分稳定。

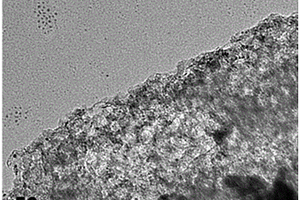

介孔WO_3-x-MO_x-Pt复合材料及其制备方法 963

 0

本发明属于先进纳米材料技术领域，具体为一种负载有过渡金属氧化物MO_x（铁、钴或镍）和铂纳米颗粒的介孔WO_3‑x复合材料WO_3‑x‑MO_x‑Pt及其制备方法。本发明以两亲性嵌段共聚物作为结构导向剂，氯化钨作为WO_3‑x的前驱体，二茂金属或其衍生物作为过渡金属氧化物MO_x前驱体，有机铂配合物作为Pt前驱体，用溶剂挥发诱导共组装形成有序介观结构，经高温煅烧脱除聚合物后得到负载有Pt纳米颗粒和过渡金属氧化物MO_x纳米颗粒的介孔WO_3‑x复合材料。该复合材料具有丰富的介孔孔道，高的比表面积，分散均匀的Pt纳米颗粒和过渡金属氧化物MO_x纳米颗粒，在催化和传感领域具有极大应用潜力。

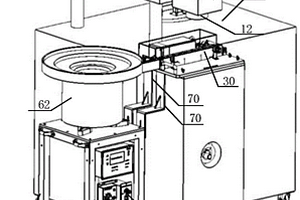

复合材料表面预处理系统 1160

 0

本发明公开了一种复合材料表面预处理系统，包括：激光打标机、安装支架、传送装置和控制器，激光打标机包括激光发生器和打标头，激光发生器通过安装支架与控制器的机箱连接，打标头与激光发生器连接，传送装置设置在控制器的机箱上，且传送装置设置在打标头下方，控制器分别与激光发生器、打标头和传送装置电连接。上述的复合材料表面预处理系统实现了复合材料自动化激光表面预处理，预处理效率高、劳动强度低，且预处理质量高。
