本实用新型公开了一种纱绒废水过滤装置,包括滤渣仓、滤液仓和运作仓,运作仓的底部设置有倾斜的分离板,分离板的下段设置有朝下连通滤液仓的滤孔,上段设置有朝下连通滤渣仓的排渣口,运作仓内设置有水车,水车的旋转轴穿出运作仓并连接有曲柄滑块机构,曲柄滑块机构传动连接有运动方向与分离板平行的拉杆,拉杆的末端连接有作用于分离板的扫除机构,该纱绒废水过滤装置利用运作仓承接从上方落下的废水,废水打在水车上驱动水车旋转,通过曲柄滑块机构控制拉杆来回拉动,从而使扫除机构能清理分离板上的滤孔,并将滤渣从排渣口扫入滤渣仓,利用了水力自动清理滤渣,节能环保,无需暂停过滤人工清理,能适应连续生产的需求。

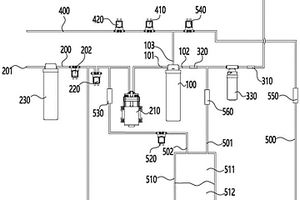

本发明公开了一种不排废水可解决首杯水问题的纯水泡膜系统,包括反渗透滤芯、进水通路、纯水通路、废水通路和泡膜通路,泡膜通路设有具有纯水部和浓水部的水驱动罐,纯水部的纯水进口与纯水端连接,纯水部的纯水出口与原水端连接且两者之间设有第三控制阀和第一单向阀,浓水部的浓水进口与废水端连接且两者之间设有第四控制阀和第四单向阀,浓水部的浓水出口连通至进水通路且连接于第一控制阀前端,利用泡膜通路的自循环纯水泡膜模式,达到在纯水泡膜模式下不排废水而达到纯水泡膜的目的,且解决首杯水TDS值过高的问题,整体系统通路控制方式清晰简单。
本实用新型公开了磷酸铁废水及磷和氨氮的资源化回收系统。其包括:依次通过管道连接的序批式搅拌反应装置、压滤装置、第一中间水池、反应沉淀池、第二中间水池、脱氨塔、折点投氯反应池以及深度除磷反应沉淀池;所述序批式搅拌反应装置的输出端与所述压滤装置连接,截留压滤序批式搅拌反应装置输出的废水;所述第一中间水池存储所述压滤装置输出的压滤出水;所述脱氨塔与所述折点投氯反应池连接;所述折点投氯反应池进行折点除氯后的除氮废水输出至所述深度除磷反应沉淀池中,通过添加絮凝剂并沉淀分离后,形成处理后废水。该系统在去除废水中磷和氨氮污染物的同时又回收了资源,产生的污泥为和“鸟粪石”同效的肥料,产生了一定的经济价值。
本实用新型公开了适用于水性树脂生产的废水处理系统,包括两组反应釜,其中每组反应釜顶部均通过管道连有用于储存化学溶液的储存罐和用于引入废水的废水引入口。此外,每组反应釜上端均设有一清夜支管,所述清夜支管的下端部均延伸至反应釜内,清夜支管的上端部均连有一软管;两组软管同时通过管道连有缓冲罐支管,所述缓冲罐支管的端部处设有缓冲罐接口。本实用新型能够针对水性树脂产出的废水进行工艺处理,可去除水性树脂废水中约70%的化学需氧量,再通过生化废水处理方式进行处理使废水达标,以便进行再利用;本实用新型有效达到了节省能源,保护环境和降低生产成本的目的,能够显著的促进生产效率的提高。
本实用新型提供了一种具有淋浴废水余热回收功能的加热系统,其包括电磁加热装置、余热回收装置、进水管和出水管,电磁加热装置包括发热管、骨架、进水口、出水口以及缠绕在所述骨架外部的电磁感应线圈,骨架套设在所述发热管外部,发热管内设有第一水流通道,骨架与发热管之间形成第二水流通道,所述进水口、第二水流通道、第一水流通道以及出水口连通,所述进水管与所述进水口连接,所述出水管连接所述出水口;余热回收装置包括余热回收盘和用于排放淋浴后废水的废水通道,所述余热回收盘设有进口、出口以及废水排出口,且所述余热回收盘的上端设有供用户站立的隔离网。

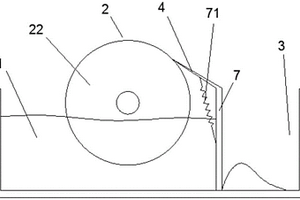

本实用新型公开了一种纱线绒毛废水分离机,包括处理池、废渣池、刮板以及局部浸在处理池内的转筒,转筒的旋转轴线平行于处理池的液面且高于处理池的液面,转筒的径向表面设置有滤网,刮板搭在滤网上将废渣刮入废渣池,转筒旋转轴线的一端传动连接有电机,另一端连接有伸入转筒内部的抽水管,该纱线绒毛废水分离机专用于含纱线绒毛废水的固液分离,处理池中的待处理废水流入转筒中,废水中的纱线绒毛被阻隔在滤网表面,转筒带动这些附在滤网上的纱线绒毛转出水面,刮板在滤网上刮出这些纱线绒毛废渣,废渣落入废渣池,抽水管抽出的水可循环用于喷淋,达到节约水资源、绿色生产的效果。
本实用新型公开了一种铝材加工废水处理装置,所述处理装置包括均匀池、反应池、分流池、蒸发器和余渣处理池;所述均匀池入水口连接待处理废水,其出水口与反应池入水口相连,所述反应池出水口与分流池入水口相连;所述分流池设有顶部出水口,与蒸发器相连,所述分流池底部设有出泥口与余渣处理池入口相连;所述蒸发器底部设有出泥口连接余渣处理池入口。该装置结构简单、操作方法易行,而且该套装置是针对铝材加工废水中的特点所设置的,通过均匀、反应沉淀、分流、蒸发/余渣回收等步骤实现铝材加工废水无害化处理以及回收水和余渣的重复利用,不仅提升该类废水处理的效率,而且节约了处理成本和用水成本。
本发明属于废水处理领域,涉及一种自动分离含油废水装置,包括油水分离系统和控制系统,油水分离系统包括过滤池、第一水泵、第一流量计、油水分离塔、第二流量计、第二水泵、低温等离子体发生器、集水箱、第三流量计、第三水泵、集油箱、第四流量计;控制系统包括自动控制器、信号输入线和信号输出线。本装置利用油和水自身物理性质的差异,结合膜分离技术和超声波技术,实现含油废水中油和水的有效分离,并且利用现代自动化控制技术,实现自动化的含油废水处理,占地面积小,油与水分离效果好、自动化程度高。

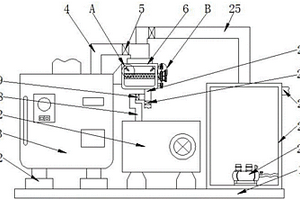

本实用新型公开了一种蒸汽、废水热能再利用系统,包括底板和支撑柱,底板顶部的左侧与支撑柱的底部固定连接,支撑柱的顶端固定连接有废水箱,废水箱顶部的右侧连通有出气管,出气管的内壁固定连接有出气阀门,本实用新型涉及热能再利用技术领域。该蒸汽、废水热能再利用系统,通过过滤盒、卡紧盒的联合设置,使得工作人员可以及时调整转动过滤网,使得高温废水和废气在使用前能够将喷出的废渣过滤,有效的保证了蒸汽废水综合利用装置的工作效率,大幅度降低了生产成本,并且联合水箱和水泵,能够有效的将脏污的过滤网冲刷干净,提高了过滤网的复用性,解决了废水和蒸汽直接排放浪费和循环使用时杂质容易堵塞设备的问题。
本实用新型公开了一种处理动力电池拆解产生的含铁酸性废水的装置,该装置包括含铁酸性废水池、不锈钢反应釜、高浓度酸液池和防腐氯化塔,上述部件依次连接;不锈钢反应釜和防腐氯化塔内设有筛网,筛网上堆积铁屑;筛网下方的釜壁上设有氯气进口。处理废水时,将含铁酸性废水通入不锈钢反应釜,同时通入氯气,含铁酸性废水与氯气、铁屑反应后形成高浓度酸液;把高浓度酸液通入防腐氯化塔,同时通入氯气;当溶液表面的黑色粉末消失,即在三氯化铁出口收集三氯化铁。本实用新型的装置操作过程方便,回收三氯化铁后只需补充铁屑和液氯;原料易得,可采用动力电池拆解产生的废料,避免了对周围环境的污染。

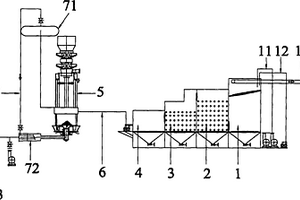

本实用新型公开了一种废水零排放净化装置,包括依次衔接的曝光塔、沉降塔、过滤塔、UF超滤塔、RO逆渗透塔、纳米膜渗透塔和蒸发塔;所述曝光塔与废水均化池连接;所述UF超滤塔、RO逆渗透塔、纳米膜渗透塔与回用水水池连接,通过曝光塔、沉降塔和过滤塔将废水中的油脂和固体物质进行先行处理,不会对后段过滤工艺造成影响;通过UF超滤塔、RO逆渗透塔、纳米膜渗透塔多段处理将废水中无机盐、有机物、硬度离子、细菌等与水分离,所过滤后的纯水通过收集处理,重新使用;过滤后的浓缩水中含有的水溶性物质通过蒸发塔蒸发结晶回收利用;将废水进行分段回收处理,将废水中的物质得以充分的回收利用,有效的提高了废水的利用率,达到了对资源的循环利用。
本实用新型具体涉及是一种纯水废水共用一管的水路板结构,包括水路板,其中水路板依次并列分布有辅助管、第一管体和第二管体,辅助管、第一管体之间通过废水电磁阀相连接,第一管体的内壁处设有阶级位,阶级位内安装有用于断开水流的堵水件,辅助管一端设有废水口。本实用新型通过水路板依次并列分布有辅助管、第一管体和第二管体,起到简化整体结构,并且不需要多个接管实施相互之间连接;另外,辅助管和第一管体之间通过废水电磁阀相连接,配合堵水件设在第一管体中,实施辅助管和第一管体之间切换,实施第一管体内的纯水与废水共同使用,起到简化整体结构。

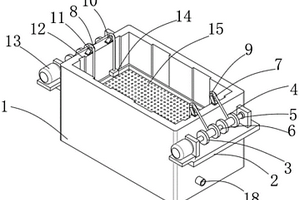

本实用新型属于废水处理技术领域,具体的说是一种陶瓷废水过滤回收装置,包括过滤箱和过滤机构;所述过滤机构设置在过滤箱的内部;所述过滤箱的内部固接有进水管;所述过滤箱的底端固接有出水管;过滤箱的内部安装有电力件;通过转轴、过滤铁网、滑道管和集料盒之间的相互配合,当废水从进水管进入过滤箱内部时,会滴落在过滤铁网的表面,通过转轴旋转,带动支撑板上的过滤铁网旋转,将废水中的固体颗粒状物分离开,经过滑道管滑入集料盒内堆积,最后将堆积在集料盒内的固体颗粒状物清理干净,解决了废水排放对管道造成堵塞以及河道淤积等问题,降低了废水污染的面积。
本实用新型公开了一种耐腐蚀废水池,包括池体,所述池体下端面固定有支撑柱,所述池体右端面固定有排水箱,所述排水箱上端面固定有发电装置,所述排水箱下端面设置有出水口,所述排水箱前端面设置有观察窗,所述池体上端面设置有凹槽,所述凹槽内腔右边缘处通过转轴转动连接有密封盖,所述密封盖左端面设置有滑槽,所述密封盖上端面设置有通槽,所述密封盖通过滑槽配合滑块滑动连接有过滤箱,所述过滤箱下端面左右边缘处固定有密封块。本实用新型涉及耐腐蚀废水池技术领域。该耐腐蚀废水池,解决了现有耐腐蚀废水池无法对废水中的垃圾与腐蚀物品进行过滤,无法对废水表面的废渣漂浮物进行打捞过滤,无法提高资源的利用的问题。
本发明公开了一种煤气发生炉废水处理方法及其处理系统,该处理系统包括依次连接的四个水箱,其中第一水箱上设有粉尘沉淀剂输送管,第二水箱内设置有煤渣颗粒,第三水箱与第四水箱相连接的放水阀门上设有筛网,第四水箱通过补水管与煤气发生炉的常压夹套连接,该常压夹套通过集气管道与煤气发生炉的混合器相连接。本发明提供的方法的工艺简单,能将煤气化废水回收,经过滤净化后再供给煤气发生炉作为降温重新使用,不但净化了环境,给企业节约了处理废水的资金和处理废水的困难,还节约了水源,使以前让企业头疼的废水变为可利用的水资源;本发明提供的系统结构简单,易于实现,设备造价低,且工作稳定好,使用寿命长,利于广泛推广应用。
本实用新型提供一种废水热能回收装置的走管结构,包括换热管,所述换热管包括第一曲折管、第三曲折管和第三曲折管,废水热能回收装置内分为第一区域、第二区域和第三区域,所述第二区域位于所述第一区域和所述第三区域之间,所述废水热能回收装置的进水口和出水口均设置在所述第二区域,所述第一曲折管设置在所述第一区域,所述第二曲折管设置在所述第二区域,所述第三曲折管设置在所述第三区域,所述进水口和所述第一曲折管之间、所述第一曲折管和所述第三曲折管之间、所述第三曲折管和所述第二曲折管之间以及所述第二弯曲管和所述出水口之间分别通过管路连通,使废水热能回收装置充分回收废水的热能,换热效率高。

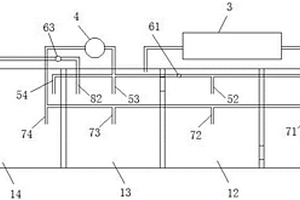

本实用新型公开了一种玻璃磨边废水处理系统,包括一级处理池、与一级处理池连通的二级处理池、与二级处理池连通的三级处理池、沉淀处理池、第一抽水装置、与第一抽水装置连接的过滤装置、以及第二水抽装置,其中,玻璃磨边废水通过废水管道通入一级处理池,第一抽水装置通过抽水管道将一级处理池、二级处理池、三级处理池和沉淀处理池的水和沉淀物通入过滤装置,过滤装置将过滤水排入三级处理池,第二抽水装置将三级处理池的水通入沉淀处理池,沉淀处理池的上清水通过循环管道通入玻璃磨边机进行循环利用。本实用新型的玻璃磨边废水处理系统有效处理玻璃磨边废水,且处理效果好,效率高。
一种蒸汽烤箱的废水盒与储水箱分离结构,包括分别拆卸式装配于烤箱本体上的废水盒和储水箱;所述废水盒上设有带扣,储水箱上设有与带扣对应的扣位,废水盒带动储水箱活动时,带扣与扣位相互扣接;所述烤箱本体上设有导向斜面,抽拉式拆卸废水盒时,废水盒沿导向斜面活动,以使废水盒与储水箱之间的相对位置发生变化,带扣自动脱离扣位,实现废水盒与储水箱的分离。本实用新型具有结构简单合理、性能可靠、操作方便、用户使用体现提升的特点。
本实用新型涉及一种提高热交换效率的印染废水余热回收装置,包括蓄水池、储热罐和热能回收罐,蓄水池的一侧布设有进水管,所述进水管的另一端与抽水泵相连接,所述热能回收罐上部设有废水入口,所述废水入口连接有送水管,所述送水管的另一端与抽水泵相连接,所述储热罐上连接有输液管和回液管,所述热能回收罐内设有两根用于吸收废水中余热的导热管,所述导热管两端分别与输液管和回液管连接,所述热能回收罐下部设有废水出口。本实用新型通过双螺旋状的导热管增大导热管与导热液的接触面积,从而保持良好的传热效率,使温度较高的废水充分参与热交换,从而提高印染废水的热交换效率,有效利用印染废水中的热能,节约能源。
本发明公开了一种铝氧化废水渣的处理方法,包括以下步骤:将铝废水渣进行干燥;将干燥后的铝废水渣加至碱液中,加热进行溶解;冷却至20‑25℃,析出氢氧化铝晶体;过滤,回收碱液和晶体。本发明提供的方法,在低能耗、低原料需求、低排放的情况下,就可以将铝废水渣溶解再结晶成浓度较高的氢氧化铝结晶,可应用于氧化铝的生产,符合经济、环保原则。
本发明公开了一种湿法稀土冶炼高氨氮废水资源化利用的监控系统,包括以下模块:废水流量控制模块,用于控制废水的进入流量;蒸氨塔控制模块,用于监控蒸氨塔的液位、温度和压力;排放控制模块,通过设于蒸氨塔底和综合处理池的氨氮检测单元测量废水中的氨氮浓度,控制提升泵排放废水;冷源循环模块,实时监控冷却器废水温度和冷却器液位,并控制冷却器两个出口的排放量;计算机工作站,分别与上述模块连接,获取并显示工艺数据和工艺信息;当所述工艺数据和所述工艺信息在设定时间内无法获取或超出阈值时,生成报警信息。采用本发明,能加强对废水排放和冷源循环的控制,实现对整个回收工艺实行监控。
本发明涉及一种净化水热法生产磷酸铁锂废水同时制备纳米硫酸钡的方法,采用廉价的高纯碳酸钡在催化剂作用下与水热法磷酸铁锂生产过程中产生的硫酸锂废水进行反应,将纳米沉淀硫酸钡与水热法磷酸铁锂废水处理的工艺结合在一起,生产纳米硫酸钡的同时净化去除水热法生产磷酸铁锂废水中的硫酸根,本发明生产工艺更加优化,生产的成本降低、废水排放量减少、总体投资较少。
本发明公开了一种处理动力电池拆解产生的含铁酸性废水的装置和方法,该装置包括含铁酸性废水池、不锈钢反应釜、高浓度酸液池和防腐氯化塔,上述部件依次连接;不锈钢反应釜和防腐氯化塔内设有筛网,筛网上堆积铁屑;筛网下方的釜壁上设有氯气进口。处理废水时,将含铁酸性废水通入不锈钢反应釜,同时通入氯气,含铁酸性废水与氯气、铁屑反应后形成高浓度酸液;把高浓度酸液通入防腐氯化塔,同时通入氯气;当溶液表面的黑色粉末消失,即在三氯化铁出口收集三氯化铁。本发明的方法流程简单,操作过程方便,回收三氯化铁后只需补充铁屑和液氯;原料易得,可采用动力电池拆解产生的废料,避免了对周围环境的污染。
本实用新型涉及一种废水余热二次回收换热装置,包括控制箱、水箱、高温废热水管、新鲜水进水管、新鲜热水供水管、废水排水管、热交换管和水阀,所述控制箱控制所述水阀的开闭;还设置有分流温度计、回流装置和废水收集装置,所述分流温度计设置于所述废水排水管的末端上,所述回流装置和废水收集装置分别设置于所述分流温度计的另一端,所述回流装置的另一端连通于所述高温废热水管;该装置的管路传输直接快捷,热能损耗小,达到高效、快速利用废水余热的目的,同时通过设置所述回流装置实现废水余热的二次利用,提高废水热量的利用率,节能环保,市场前景可观。
一种净水器的废水回收装置,包括外壳;所述外壳上设置有进水口和出水口,其特征在于:所述的外壳上设置有回收口;所述外壳内弹性连接有活塞;所述的活塞与进水口之间为回收仓;所述的活塞与出水口的出水阀门相连。本实用新型中,废水通过进水口进水回收仓,由于活塞连接有弹簧,可把部分废水通过回收口回收。当回收仓满水后,活塞经过弹簧的调节达到一个设置的触点,并由活塞上的挡板B下落后,开关插销可与定位销钉接触,从而打开出水阀门,排出废水。本实用新型中的废水回收装置,在工作过程中,不会发生水满溢出的现象,并且结构紧凑,适应各种场合使用。
本实用新型涉及废水处理技术领域,具体为一种新型环保工程用废水处理设备,包括机架,机架上表面左侧设置有支撑柱,支撑柱顶部固定安装有过滤桶,机架上表面右侧设置有净化桶,过滤桶与净化桶之间连接有连通管,净化桶内部设置有搅拌机构,净化桶顶部设置有进料管,净化桶侧壁底部设置有与其内部相通的排料管,过滤桶顶部设置有进料斗,过滤桶内部设置有滤网,滤网底部两侧设置有弹性部件,过滤桶外壁设置有集料箱,集料箱内嵌入设置有装料槽,过滤桶上开设有连通集料箱与过滤桶的排料口,本实用新型解决了现有废水处理装置不能很好的对废水进行预处理,从而导致后续的废水净化效果不理想的问题。
本实用新型公开了一种纱线绒毛废水处理池,包括两级以上的溢流池,处于下级的溢流池的流速低于处于上级的溢流池的流速,处于最上级的溢流池接收纱线绒毛废水,处于最下级的溢流池设置有排污溢流口和回收管,回收管低于排污溢流口,该纱线绒毛处理池利用了纱线绒毛漂浮于水面的性质,通过多级溢流处理含纱线绒毛的废水,将输入该处理池的废水分离成含大量纱线绒毛的高浓度废水和含极少纱线绒毛的经处理水,经处理水可循环再用于喷淋降尘、喷淋除纱绒等方面,仅在泵走经处理水时需要额外消耗能源,其余部分依靠水的重力势能即可,该纱线绒毛处理池能够低成本、低能耗地回收再利用大部分含纱线绒毛的废水,减少水资源浪费,有利于绿色生产。

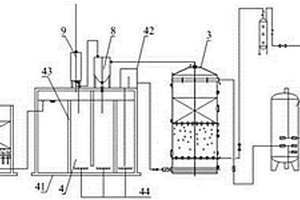

本实用新型涉及一种有机废水净化装置,包括均质槽,预氧化槽,生化处理槽、臭氧装置、水位开关、中央控制器等。均质槽与预氧化槽之间通过废水泵系统连通;预氧化槽内底部设置溢气管,溢气管与臭氧装置连通;预氧化槽内设置活性碳网板;预氧化槽与生化处理槽上部连通;生化处理槽下部设置出水阀。中央控制器与均质槽进水阀、水位开关、废水泵系统、臭氧装置、生化处理槽出水阀电连接。本实用新型使废水有机物的处理效果大大提高,保证处理的废水符合环保要求;而且处理过程实行一体化连续性自动控制,提高了工作效率及安全保障,设备体积小,能够广泛适用于医院、卫生防疫站、实验室、化工企业、食品行业等的有机废水处理。
