江苏苏州有色金属复合材料技术理论与应用

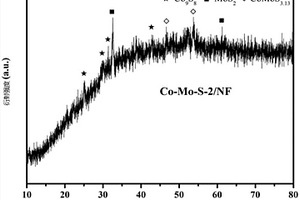

泡沫镍基Co-Mo-S双功能纳米复合材料及其制备方法和应用 835

 0

本发明公开了一种泡沫镍基Co‑Mo‑S双功能纳米复合材料，包括作为基底的泡沫镍，所述泡沫镍上生长有Co₉S₈、CoMoS_3.13和MoS₂。泡沫镍在作为催化剂形成的载体的同时，在发生电催化反应过程中促进了电极与本申请之间的电子转移。MoS₂、Co₉S₈和CoMoS_3.13三相之间的协同作用，进一步提高了其催化性能。本申请同时具有优异HER和OER性能，且可在同一电解液中用作HER和OER催化剂。

冲床台面复合材料及其制备方法 932

 0

本发明提供了一种冲床台面复合材料及其制备方法。制备方法如下：步骤1：将海因环氧树脂、酚醛树脂、聚甲基丙烯酸、淀粉磷酸酯、二乙烯三胺、偏苯三酸酐和异丙醇混合，加热搅拌；步骤2：将片麻岩粉末、砾岩粉末、玻璃钢、铜氨纤维、硅钛粉、石墨烯、二硬脂酰氧异丙基铝酸酯和松节油混合搅拌；步骤3：过滤，用去离子水清洗后放入烘箱中烘干；步骤4：将所有组分混合，放入水浴锅中搅拌均匀；步骤5：倒入模具中，在室温下固化；步骤6：脱模，放入烘箱中固化；步骤7：在室温下继续固化7天即得。本发明材料具有很好的力学性能，热性能稳定，同时具有卓越的减震性能。

无卤阻燃玻纤增强聚丙烯复合材料及其制备方法 760

 0

本发明涉及一种无卤阻燃玻纤增强聚丙烯复合材料，按重量计，包括聚丙烯树脂33%～59%、复配阻燃剂15%～35%、玻璃纤维20%～30%、相容剂3%～10%、偶联剂0.4%～2.5%、热稳定剂1%～3%等，其中，复配阻燃剂由主阻燃剂和副阻燃剂按质量配比41～79：21～59经过混合复配而得，主阻燃剂为三聚氰胺聚磷酸盐、三聚氰胺磷酸盐、三聚氰胺氰尿酸盐中的一种或多种的组合，副阻燃剂为无机次磷酸盐、二乙基次磷酸盐、二苯基次磷酸盐中的一种或多种的组合。本发明聚丙烯材料阻燃性能好、阻燃效率高，由于不包含聚磷酸铵组分，具有加工不水滑、无氨气释放、拉条时带水量小等优点。

抗菌型手机外壳复合材料 887

 0

本发明公开了一种抗菌型手机外壳复合材料，包括以下组分且各组分的重量份数为：PC?55-70份；ABS?5-15份；抗菌剂4-20份；防霉剂?4-20份；增韧剂1-5份；抗氧剂0.1-0.5份；阻燃剂2-15份；色粉0.1-0.5份。本发明在对PC的力学性能改变不大的基础上，提高了其抗菌性能，扩大了应用领域，且降低了其应用成本。

抗菌的无卤阻燃聚丙烯复合材料 954

 0

一种抗菌的无卤阻燃聚丙烯复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：聚丙烯树脂33～39份；增韧剂9~14份；相容剂11~16份；阻燃剂7~15份；磷酸盐8~17份；抗氧剂0.3~0.7份；抗菌剂0.1~0.25份；润滑剂0.1~0.3份；炭黑1.1~1.9份。具有如下性能指标：拉伸强度12～16MPa,断裂伸长率170～250%，阻燃性V-0(UL-94-1.6mm)。

导电UHMWPE金属粉末复合材料及其制备方法 976

 0

本申请公开了一种导电UHMWPE金属粉末复合材料及其制备方法，按照重量份数配比称取UHMWPE、镍粉、氧化锌、PE蜡、导电炭黑、硬脂酸钙、偶联剂、聚异丁烯、聚苯胺、CPE、抗氧剂、POE、UHMWPE-g-MAH、SBS和不锈钢纤维，研磨后烧结压塑即可；产品体积电阻率3.5-5.5×105Ω，表面电阻率6-9×109Ω；断裂伸长率300-500%，拉伸强度15-35MPa；弯曲模量1200-1400MPa，冲击强度4-8kJ/m2；弯曲强度120-150MPa。

阻燃的聚碳酸酯三元复合材料的制备方法 985

 0

一种阻燃的聚碳酸酯三元复合材料的制备方法，属于高分子材料制备领域。其是将聚碳酸酯树脂40~62份投入干燥装置中干燥，干燥结束后投入高速混合机中，再将聚对苯二甲酸丁二醇酯6.5~8.3份、聚对苯二甲酸乙二醇酯7.4~9.6份、抗氧剂0.3~0.7份、阻燃剂18~26份和润滑剂0.5~0.8份投入高速混合机中混合，而后将混合料转入双螺杆挤出机中进行塑炼，塑炼温度控制为250-310℃，螺杆转速控制为280-320n/min，出双螺杆挤出机后进行拉条、水冷、切粒和干燥，得到成品。具有良好的耐潮湿性、耐冲击、阻燃的特点：弯曲强度80~100MPa, 断裂伸长率40~70%，缺口冲击强度12~17KJ/m2(-40℃下)，热变形温度90～115℃，阻燃性达到V-0(UL-94-1.6mm)。

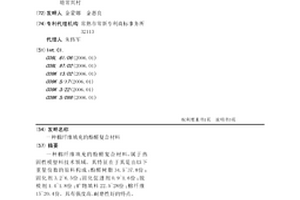

棉纤维填充的酚醛复合材料 794

 0

一种棉纤维填充的酚醛复合材料，属于热固性模塑料技术领域。其特征在于其是由以下重量份数的原料构成：酚醛树脂34.5~37.8份；固化剂3.2~6.5份；固化促进剂0.9~1.6份；脱模剂1.4~1.8份；矿物填料22.5~28份；棉纤维15~20.4份。具有强度高、耐磨性好的特点。

聚丙烯改性无卤阻燃复合材料及其制备方法 958

 0

本发明公开了一种聚丙烯改性无卤阻燃复合材料及其制备方法，其组成成分的重量配比为：聚丙烯50-75份；成核剂10-40份；阻燃剂5-20份；相容剂2-12份；抗氧剂0.2-1份；润滑剂0.1-1份。本发明的有益效果是：加入成核剂Mg(OH)2和乙烯-辛烯共聚物，两种成核剂的异相成核作用提高了共混合物中聚丙烯的结晶温度；阻燃剂微胶囊化红磷的加入，提高了Mg(OH)2的阻燃性能；相容剂PP-g-MAH的加入，提高的聚丙烯和Mg(OH)2的界面相容性，同时提高了聚丙烯的力学性能。

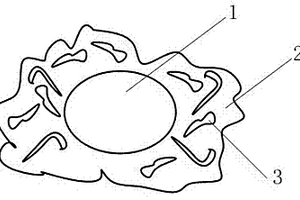

电池用氧化硅复合材料 670

 0

本发明涉及一种电池用氧化硅复合材料，其特点是：包括有电极颗粒，在电极颗粒表面包裹有含导电物质的氧化硅层；所述的电极颗粒包括有含锂的过渡金属氧化物、含锂的过渡金属的磷酸盐、不含锂的过渡金属氧化物、可与锂形成合金的金属或合金、可与锂形成合金的金属的氧化物、硫或者硫化物中的一种或是其组合物。由此，该氧化硅层不阻碍锂离子的进出，同时中间的导电物质又可以提供电接触，不影响材料的性能，同时由于氧化硅层的存在，电极材料和电解液的界面稳定性提高，使电池具有更好的循环性、安全性等。

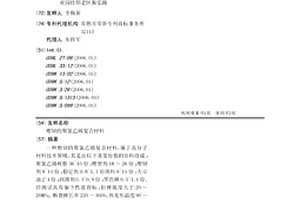

增韧的聚氯乙烯复合材料 692

 0

一种增韧的聚氯乙烯复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：聚氯乙烯树脂36~45份；增塑剂18～26份；增韧剂8~14份；稳定剂0.8~1.7份填料9~15份；大豆油2~4份；润滑剂0.3~0.9份；黑色糊0.5~1.1份。经测试具有如下性能指标：拉伸强度大于20～26MPa,断裂伸长率220～300%，热变形温度90～110℃；由于配方中不含有卤素，因而能够避免燃烧时因发烟量大而损及环境乃至危及生命。

阻燃的玻璃纤维增强聚苯醚复合材料 913

 0

一种阻燃的玻璃纤维增强聚苯醚复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：聚苯醚树脂54.2～61.4份；聚酰胺树脂12.3～18.5份；聚苯乙烯树脂7.2～13.6份；磨碎玻璃纤维14～23份；增强纤维8~16份；阻燃剂23~29份；抗氧剂0.6~1.1份；润滑剂0.7~1.4份；炭黑1.3~2.4份。具有如下性能指标：拉伸强度65～80MPa，弯曲强度120～140MPa,缺口冲击强度95～105j/m，阻燃性V-0(UL-94-1.6mm)。

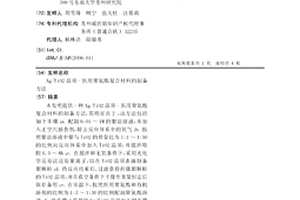

Ag/TiO2晶须-医用聚氨酯复合材料的制备方法 708

 0

本发明提供一种Ag/TiO2晶须-医用聚氨酯复合材料的制备方法，其特征在于：该方法包括如下步骤：a.配制0.01～1M的银盐溶液，并加入正空穴捕获剂，除去反应体系中的氧气；b.按照银盐溶液中银与TiO2的质量比为1:1～1:50的比例向反应体系中加入TiO2晶须，并搅拌吸附0.5～8h；c.在搅拌和无氧条件下，采用光化学还原法还原银离子，以在TiO2晶须表面制备银颗粒；d.待反应结束后，过滤获得担载银颗粒的TiO2晶须，并在真空条件下干燥至重量恒定后保存备用；e.在室温下，按照医用聚氨酯和有机溶剂的比例为1:3～1:30的比例配制聚氨酯溶液；f.将步骤d获得的Ag/TiO2晶须加入到步骤e获得的医用聚氨酯溶液中，并充分搅拌以使Ag/TiO2晶须在医用聚氨酯溶液中均匀分布，而后采用溶剂挥发法制备具有Ag/TiO2晶须均匀分散的聚氨酯薄膜，并在真空条件下干燥至重量恒定后保存备用。通过光还原法制备Ag颗粒，可以使TiO2晶须承载的Ag颗粒不易脱落，从而最大程度地减少纳米银颗粒可能存在的生物毒性。

超强防紫外线复合材料及其制作方法 781

 0

本发明公开了一种超强防紫外线复合材料，它从上至下依次是由气泡膜、LDPE层、不干胶、PVC层组成。本发明与现有技术相比具有以下优点：具有高效抗紫外线的功能，不影响光线，隔热效果好，可降低室内温度，避免阳光直射产品老化，在阳光照射下不易老化，使用寿命长，材料安全环保。本发明所述的制作方法工艺简单，可以实现工业化大规模生产。

新型竹纤维∕聚丙烯复合材料及其制备方法 568

 0

本发明公开了一种新型竹纤维∕聚丙烯复合材料及其制备方法，其以均聚聚丙烯为基材，对竹纤维先进行表面处理然后加入接枝物，抗氧剂，润滑剂、分子量调节剂，按照比例充分混合而成。本发明将竹纤维进行表面处理，提高了与聚丙烯之间的相容性，具有优良的力学性能；同时提高了聚丙烯的塑化性能，降低熔体粘度，提高流动性，有效地增加体系各组份之间的相容性和分散性，改善材料体系的界面粘接状况，另外还改善了制品的老化和加工性能，并具有热稳定作用，使聚丙烯的刚性得到大幅度的提高；润滑剂、分子量调节剂的加入，提高了流动性及流动速率，适用于塑料的挤出工艺如挤出片材、板材、管材等，也适用于注塑工艺如小家电外壳，家用电器底座等。

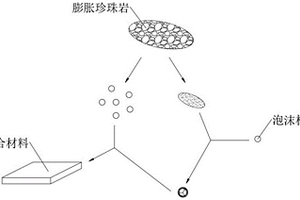

建筑用保温型膨胀珍珠岩复合材料制备工艺 736

 0

本发明公开了一种建筑用保温型膨胀珍珠岩复合材料制备工艺，属于建筑材料技术领域，本发明可以通过对膨胀珍珠岩进行破碎分级处理，分选为大粒径和小粒径的两种膨胀珍珠岩，同时对泡沫原料进行浸润处理，使得在表面形成胶黏膜层，取小粒径的膨胀珍珠岩与砂浆粉混合后装填至配重带内，将泡沫原料投入至配重带之后自然滚落，并在滚落过程中吸附上膨胀珍珠岩和砂浆粉完成增重，增重后的泡沫原料不仅具有一定的强度，同时重量与大粒径的膨胀珍珠岩保持相近，在混合时可以充分混合均匀，最终在复合过程中可以有效提高成型质量。

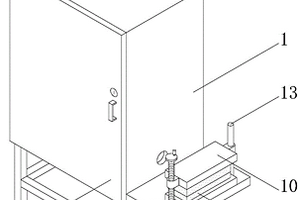

碳纤维复合材料加工用的立式干燥装置 670

 0

本实用新型公开了一种碳纤维复合材料加工用的立式干燥装置，包括干燥机构、预处理机构和浸润机构，所述干燥机构和预处理机构组成立式干燥装置，所述干燥机构由一个干燥箱、一个箱盖、一个隔板、若干个加热板、四个转轴、四个滚筒和两个通孔组成。本实用新型通过转动第一螺纹杆带动上槽下降使得两个吸水海绵接触，湿润的原丝经过两个吸水海绵时，通过两个吸水海绵能够对原丝上的水进行吸附，从而减少原丝上的水分，能够完成对原丝的预处理，进而减少干燥时间，能够提高干燥效率，反向转动第一螺纹杆能够使上槽上升，从而使两个吸水海绵分离，能够便于使用者对吸水海绵进行更换。

计算机CPU用防静电复合材料吸塑托盘 813

 0

本实用新型公开了一种计算机CPU用防静电复合材料吸塑托盘，包括第一托盘和第二托盘，所述第一托盘内设有放置槽，所述第一托盘一侧底部和第二托盘一侧顶部均开设有第一连接槽，所述第一托盘顶部一侧和第二托盘底部一侧均固接有连接板，所述连接板和第一连接槽相适配，所述第一托盘另一侧底部和第二托盘另一侧顶部均开设有第二连接槽，所述第一托盘顶部另一侧面和第二托盘底部另一侧面均固接有连接柱，所述连接柱和第二连接槽相适配，本装置能够便于多组吸塑托盘的组合搬运，可对吸塑托盘整体进行减震，增加稳定性，使吸塑托盘具有良好的绝缘效果，提高摩擦力，防止在搬运过程中意外滑落，造成CPU芯片的损伤。

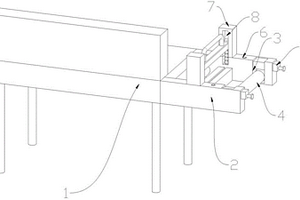

带有接料装置的高分子复合材料模切用排废机 762

 0

本实用新型涉及模切机排废技术领域，具体为一种带有接料装置的高分子复合材料模切用排废机，包括主体，所述主体的一侧固定连接有连接臂，所述连接臂的内侧开设有固定安装槽，所述固定安装槽的内侧活动连接有回收辊筒，本实用新型通过设有的限位机构、活动杆、受力块、第二连接块、安装板和活动插杆，便于受力块在第二受力弹簧的作用下推动第二连接块对安装板的底端造成挤压，使得安装板带动活动插杆向上进行移动，从而使得活动插杆能够插入到固定卡槽的内部，从而对限位机构的位置进行限制，从而对回收辊筒进行限制，通过对限位机构进行快速拆卸和安装能够达到对回收辊筒进行快速拆卸和安装，使用方便。

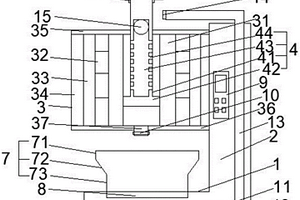

用于PMMA复合材料的自清洗熔融指数仪 618

 0

本实用新型涉及塑料加工检测设备技术领域，具体涉及一种用于PMMA复合材料的自清洗熔融指数仪。压料组件包括压料杆和刮料凸环，刮料凸环的设置便于熔融塑料的下落，提高了流动速率试验机的高效型而且还可以起到刮料清理的效果，降低清理难度；上隔热封板、下隔热垫板、保温层和外隔热套大大提高了加热料筒的保温隔热效果，加快温度的上升，提高工作效率，同时也可以有效避免加热料筒内温度的骤变造成测量结果的误差偏大；切料装置包括相互匹配的对称设置于出料口模外侧，大大提高了切料效果；清洗装置、清洗管道和清洗喷管的构成的清洗机构便于在测量完成后及时对料腔内进行冲洗，降低了清洗难度。

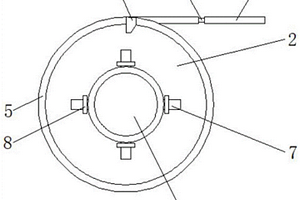

软磁复合材料电机磁芯 808

 0

本实用新型公开了一种软磁复合材料电机磁芯，涉及电机磁芯技术，包括两个复合磁芯片，复合磁芯片呈半圆结构，两个复合磁芯片对称设置，且通过固定条拼接为一个圆形结构，复合磁芯片对应固定条的一侧均固定连接有弹性块，弹性块对应固定条的一侧均设有“T”型结构的卡块，固定条朝向卡块的一侧均设有与卡块相匹配的卡槽，卡块卡接在卡槽内，复合磁芯片的内环上胶接有导热片，复合磁芯片的外环上胶接有散热片，复合磁芯片上贯穿设有多个散热孔，散热孔内固定设有的导热块，导热块的两端分别固定连接在导热片和散热片上。本实用新型方便安装拆卸，具有良好的散热性，有效提高了电机性能，值得推广。

导热硅胶垫片复合材料及其制备方法 703

 0

本发明属于导热材料领域，具体涉及一种导热硅胶垫片复合材料及其制备方法。本发明通过在制备导热材料的过程中加入氧化铝、氢氧化铝等，以及通过硅烷偶联剂的表面处理，使得氧化铝、氢氧化铝等在高加载量下形成了导热网络的有效团聚，而这些团聚并没有像其他不规则形状材料那样析出而是利用氧化铝、氢氧化铝的类球形结构特点构成相互支撑的框架结构以及不同粒径的导热填料的有效填充，从而实现导热系数的大幅度提高，同时导热填料在基体中容易相互连接、形成导热网络，具有更小的接触热阻；同时采用玻纤附加以及底涂附加，增强导热垫片的本体强度以及耐磨强度。

电子连接排线用高精准度复合材料胶带 757

 0

本发明涉及一种电子连接排线用高精准度复合材料胶带，涉及胶带技术领域，包括卷筒，所述卷筒的内部缠绕有胶带基材，且胶带基材的相对面设置有点断线，所述胶带基材的内部设置有胶粘层，且胶粘层的上方设置有阻燃纤维层。本发明中，设置有护板、阻尼滑块、指示块、胶带基材以及点断线，通过点断线就方便对胶带基材进行裁切工作，再通过人工操作阻尼滑块就方便带动指示块进行移动操作，指示块将移动至胶带基材的开口处，这样就方便人们快速找到胶带基材的开口处，缩短了寻找时间，提高了工作效率，通过护板就能够对胶带基材的两侧进行防护工作，避免胶带基材的两侧粘有灰尘等赃物，影响胶带使用。

导电石墨烯复合材料的制备方法 702

 0

一种导电石墨烯复合材料的制备方法，原料为：石墨、聚乙烯醇、硅藻土、碳酸钙、亚甲基二萘磺酸钠、氨基硅烷、硅粉、气相二氧化硅、ABS、N‑苯基马来酰亚胺、硬脂酸钡、EP、PC、滑石粉和交联剂，混合均匀、塑化造粒后煅烧即得；原料来源广泛，熔体流动指数7.5‑9.5g/10min，成本低廉，洛氏硬度95‑105；断裂伸长率高达200‑600%，拉伸强度高达160‑200MPa；印刷电极性好，压缩永久变形性好，能量密度高，弯曲强度75‑95MPa，导电性优异；导电率高，高效节能，可以精确制备，缺口冲击强度140‑160J/m，使用方便，导热性好，工艺简单，可以广泛使用。

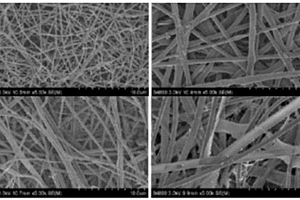

掺锶的丝素蛋白纤维复合材料及其制备方法和应用 753

 0

本发明公开了一种掺锶的丝素蛋白纤维复合材料及其制备方法和应用，其中方法包括以下步骤：（1）丝素蛋白纤维制备，蚕丝脱胶得到丝素蛋白纤维；（2）丝素蛋白纳米纤维膜粗膜制备；（3）采用甲酸和溴化锂盐的常温溶解体系；（4）丝素蛋白纳米纤维膜静电纺丝制备；（5）氯化锶/丝素蛋白纤维混合纺丝溶液制备；（6）氯化锶/丝素蛋白纳米纤维膜静电纺丝制备。本发明采用甲酸＋溴化锂盐常温溶解体系，溶解过程中只破坏了丝素纤维的结晶结构，而保留丝素蛋白纤维的原纤结构，从而大幅提高了材料的力学性能；进一步通过质量匹配，使得丝素蛋白纤维在较高浓度的情况下避免出现凝胶显现，提高制备效率和在骨诱导膜以及种植牙上的应用效果。

新型复合材料3D织物 917

 0

本发明公开了一种新型复合材料3D织物，包括3D织物，所述3D织物加工方法如下，S1，原料准备，设计织物形状，并进行绘图，将原料纤维进行清洗，然后涂抹树脂，并热固成主体骨架结构与绘制图形保持一致；S2，采取低压闭模成型工艺将步骤S1中织造好的3D中空织物主体骨架结构进行浸胶，直至步骤S1中的织造好的3D中空织物主体骨架完全浸透；S3，采用经纱、纬纱和垂纱共同交织的方式，围绕主体骨架编织；S4，对3d织物进行充分的染色，烘干、加强弹性；S5，进行定型、检验、包装。本发明专利制作出的3D织物具有良好的隔热、隔音效果,并且具有轻质高强、随形性好、弹性好、成型快速、360度中空结构等优点。

拉挤成型用环氧树脂体系及其制备的复合材料 838

 0

本发明涉及环氧树脂领域，具体涉及一种拉挤成型用环氧树脂体系，包含以下组分：环氧树脂100重量份；异氰酸酯类固化剂30～60重量份；含氟环氧化合物2～10重量份。还含有胺类固化剂30～60重量份，氟硅聚合物1～10重量份，促进剂1～10重量份。本发明还提供一种环氧树脂复合材料，根据本发明拉挤成型用环氧树脂体系制备而成。本发明的拉挤成型用环氧树脂体系具有更高的固化速率，用于拉挤成型工艺中可以大大提高牵引速度，从而提高工作效率。同时本发明制备得到的环氧树脂制品力学性能优异，韧性好。

用于手机外壳的复合材料 673

 0

本发明公开了一种用于手机外壳的复合材料，包括以下组分且各组分的重量份数为：PC?55-70份；ABS?5-15份；抗应力开裂剂1-10份；增韧剂1-5份；抗氧剂?0.1-0.5份；阻燃剂?2-15份；色粉0.1-0.5份。本发明在对PC的力学性能改变不大的基础上，提高了其冲击强度，扩大了应用领域，且降低了其应用成本。

牙科修复用复合材料及其制备方法 895

 0

本发明公开了一种牙科修复用复合材料及其制备方法，由以下重量份配比的组分制成：聚乙烯20-40份、黄原胶25-40份、羟基磷酸钙20-25份、壳聚糖2-8份、柠檬酸三丁酯1-6份、相转移剂4-8份、二乙烯四胺2-6份、2-甲基-2-丙烯酸-2-(膦酰基氧基)乙酯25-35份、乳酸银4-8份、钛白粉7-20份、二氧化硅10-15份、抗氧剂3-8份、羟基苯甲醚4-8份、氟磷酸钙1-13份、乙醇8-23份、双蒸水25-45份。本发明的补牙材料机械强度好，强度大，具有很好的生物相容性，提高材料对人体的安全性；本发明的制备方法简单易行，适于工业生产。

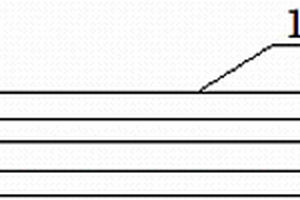

保温隔热复合材料 893

 0

本发明公开了一种保温隔热复合材料，包括：防水PVC薄膜层、无纺布层、珍珠棉层、铝箔层，所述防水PVC薄膜层热压合在无纺布层的上表面上并与所述无纺布层连接成一体，所述无纺布层的下表面通过胶黏剂固粘在所述珍珠棉层的上表面，所述铝箔层热压合在所述珍珠棉层的下表面上，所述珍珠棉层内设有蜂窝结构的空腔，在所述蜂窝结构的空腔内填充有制冷剂。通过上述方式，本发明具有良好的牢固度，蓄冷时间长，并具有阻水作用。
