广东深圳有色金属加工技术理论与应用

快速充电钛酸锂复合负极极片及锂离子电池 971

 0

本发明公开了一种快速充电钛酸锂复合负极极片及锂离子电池。所述钛酸锂复合负极极片包括负极集流体，所述负极集流体的一面或两面沿远离负极集流体的方向依次设有钛酸锂复合层和补锂层；所述钛酸锂复合层含有钛酸锂、石墨烯和碳纳米管，钛酸锂、石墨烯与碳纳米管的质量比为(90～94):(1～3):(1～3)；所述补锂层包含有机锂。该复合负极极片呈现层状结构，钛酸锂复合层中掺杂的碳纳米管和石墨烯具有导电率高、载电流大的特点，以及依靠钛酸锂颗粒小、传输距离小的特点，降低了锂离子的传输时间；补锂层为电池在充放电过程中提供充足的锂离子，提高电池中锂离子的传输速率，从而提高电池的循环性能和倍率性能，快速充电效果好。

废弃锂离子电池镍钴锰酸锂正极材料再生方法 1048

 0

本发明提供了一种废弃锂离子电池镍钴锰酸锂正极材料再生方法，包括步骤：将废弃锂离子电池镍钴锰酸锂正极粉料球磨细化后在一定环境下焙烧；然后放入醋酸中反应过滤，得到滤渣A和滤液B；在滤液B中加入铁粉，过滤后再向溶液中加入氨水，调pH值后离心分离，得到滤液C；将滤渣A置入氨水和双氧水混合液中，升温，加速搅拌得浑浊液D；将滤液C与浑浊液D混合，加镍、钴、锰和锂源调节有价金属比例，搅拌得到浑浊液E；将浑浊液E喷雾干燥，高温固相即得到再生的镍钴锰酸锂正极材料。本发明提供的正极材料再生工艺清洁，成本低，除杂效果好，无废水废气排放，原料酸和碱可循环利用，有价金属能够高价值化利用。

锂离子选择膜以及锂离子选择膜的制备方法 1043

 0

本发明实施例涉及化学分析技术领域，特别是涉及一种锂离子选择膜以及锂离子选择膜的制备方法。锂离子选择膜包括离子载体,包括含量为1.9％‑2.5％的6,6‑二苄基‑1,4,8,11‑四氧杂环十四烷；添加剂，包括含量为0.05％‑0.1％的四(4‑氯苯基)硼酸钾；聚合物基体，包括含量为12％‑16％的聚氯乙烯；第一增塑剂，包括含量为8％‑12％的磷酸三(2‑乙基己基)酯；第二增塑剂，包括含量为2％‑6％的癸二酸二辛酯。所述锂离子选择膜对锂离子的选择线性和灵敏度好且所述锂离子选择膜的长期使用寿命好。

提高锂电池负极铝箔集电极电性能的方法 1184

 0

本发明公开了一种提高锂电池负极铝箔集电极电性能的方法，该方法是将要处理的铝箔在净化房内裁切到需要的尺寸后固定在Roll‑Roll真空磁控溅射镀膜设备的基片架上；开启Roll‑Roll真空磁控溅射镀膜设备，调整设备至可镀膜工艺条件；投入待镀膜基片架‑铝箔；利用离子源对铝箔表面进行等离子体轰击处理，剥离铝箔表面氧化层、去除表面尖峰；利用直流真空磁控溅射工艺在铝箔表面沉积薄膜铝；铝箔表面沉积铝膜后，在真空状态下进行加热退火处理，消除铝箔内部的金属应力；将镀膜后的铝箔卸下，对其性能检查；检查后进行真空包装；本发明利用磁控溅射真空镀膜技术在负极集电极铝箔上沉积一层纳米薄膜铝来提高锂电池负极集电极铝箔的导电性能和降低铝箔的粗糙度。

锂离子电池非水电解液及含有该电解液的锂离子电池 987

 0

本发明提供了一种锂离子电池非水电解液，该非水电解液含有锂盐和有 机溶剂，还含有氨基多元醇。本发明还提供了一种锂离子电池，该电池包括 电极组和非水电解液，所述电极组和非水电解液密封在电池壳体内，所述电 极组包括正极、负极及隔膜，其中，所述非水电解液为本发明提供的上述非 水电解液。利用本发明提供的锂离子电池非水电解液，特别是本发明提供的 锂离子电池，显著地提高了非水电解液的导电能力，并改善了现有的利用含 有提高导电能力的添加剂的非水电解液的锂离子电池的循环性能和比容量。

磷酸锰铁锂复合材料及其制备方法、正极和锂离子电池 1058

 0

本申请提供了磷酸锰铁锂复合材料及其制备方法、正极和锂离子电池。所述一种磷酸锰铁锂复合材料，其特征在于，包括内核以及包覆所述内核的外壳，所述内核包括第一磷酸锰铁锂和第一掺杂元素，所述外壳包括第二磷酸锰铁锂和第二掺杂元素；所述第一掺杂元素为锶，所述第一磷酸锰铁锂为LiMnxFe1‑xPO4，所述第二掺杂元素为锆，所述第二磷酸锰铁锂为LiMnyFe1‑yPO4，其中，0＜x＜1，0＜y＜1，y＜x。本发明的磷酸锰铁锂复合材料作为正极制备的电池能量密度高、低温和倍率性能好，溶锰量低。

锂硫电池粘结剂及其制备、使用方法和锂硫电池 1092

 0

本发明涉及锂电池粘结剂技术领域，具体提供一种锂硫电池粘结剂及其制备、使用方法和锂硫电池。所述锂硫电池粘结剂为壳聚糖乙酰胺脲；和/或为壳聚糖乙酰胺脲与交联剂交联反应形成的聚合物。本发明的粘结剂对锂硫化物表现出非常强的吸附能力，能很好地抑制硫正极的穿梭效应，并能提高硫的负载量，使得锂硫电池循环过程中锂硫正极更加稳固，从而提高锂硫电池的电化学性。

磷酸铁锂电池正极浆料、使用该正极浆料的磷酸铁锂电池及其制备方法 1112

 0

本发明提供了一种磷酸铁锂电池正极浆料、使用该正极浆料的磷酸铁锂电池及其制备方法。该正极浆料按以下重量分数组成:磷酸铁锂:40～55%;导电剂:2～5%;水性粘接剂:3～5%;以及溶剂:40～55%。该电池包括涂覆前述正极浆料的正极极片。本发明水系正极浆料大幅度提高了正极磷酸铁锂活性物质量;正极极片在制作过程中对水分相对友好,不会出现吸水脱粉、掉料等不良现象;正极极片压片之后具有良好的柔软度和粘接性,在分切和转序过程中表现良好;正极浆料中溶剂相对绿色环保,水系粘接剂安全性能稳定。本发明电池综合性能良好,放电功率高、可快速充电且循环寿命长,其制备方法具良好的浆料分散效果和涂覆效果。

液态金属基自愈合锂电负极及制备方法和锂离子电池 1086

 0

本发明涉及锂离子电池技术领域，具体提供一种液态金属基自愈合锂电负极及制备方法和锂离子电池。所述液态金属基自愈合锂电负极包括负极集流体和附着于所述负极集流体表面的负极材料，所述负极材料包括液态金属纳米颗粒与硅的复合材料、粘结剂；按照质量比，所述液态金属纳米颗粒与硅的复合材料：粘结剂＝(9～90)：1；其中，所述液态金属纳米颗粒与硅的复合材料中，液态金属纳米颗粒与硅的质量比为1：(1～5)。本发明的负极组装成锂离子电池时，液态金属纳米颗粒能够对硅材料进行自我修复，从而具有超长循环特性，并且可以实现快速充电，可进行高倍率放电。

表面接枝型高电压钴酸锂的制备方法、表面接枝型高电压钴酸锂及其应用 825

 0

本发明属于材料合成技术领域，尤其涉及一种表面接枝型高电压钴酸锂的制备方法，包括以下操作：包括以下操作：S1，将含钴物A、接枝物B和接枝助剂C均匀混合预交联，经富锂化处理后得到产物D；或者，将含钴物A、接枝物B和接枝助剂C均匀混合预交联，得到产物D；其中，所述含钴物A和/或接枝物B经过富锂化处理；S2，将产物D在空气或者氧化性气氛中升温进行固相烧结反应，得到表面接枝有所述接枝物B的表面接枝型高电压钴酸锂；所述接枝物B为层状镍系材料。相比于现有技术，本发明制得的表面接枝型高电压钴酸锂正极材料在高截止电压(4.6～4.7V)下能稳定工作，具有容量高、平台电压高和结构稳定的特点。

锂电池电池仓及锂电池 975

 0

本实用新型涉及一种电池仓，尤其涉及一种锂电池电池仓，以及采用了该锂电池电池仓的锂电池，属于锂电池结构技术领域；所述锂电池电池仓包括仓本体，设于仓本体且与锂电池电性连接的正/负极连接头，以及与所述正/负极连接头电性连接的铅酸电池连接头。本锂电池电池仓，结构简单，并且直接就能与原来采用铅酸电池的汽车无缝适用，大大简化了将铅酸电池更换为锂电池的成本。

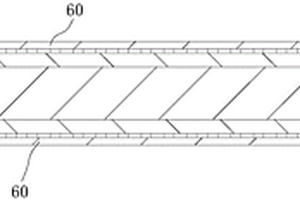

预锂化极片以及锂离子电池 1204

 0

本实用新型公开了一种预锂化极片以及锂离子电池，涉及锂离子电池技术领域；包括薄膜基材、金属层、活性材料层以及补锂区；所述的薄膜基材的上表面和下表面均镀有金属层，所述金属层的外表面上贴附有活性材料层，且活性材料层上阵列分布有贯穿的通孔，所述的补锂区设置在活性材料层的通孔内，且补锂区与金属层的外表面相接触；本实用新型的有益效果是：安全性能更高，还能够为锂电池提供远远不断的锂源，实现了安全与能量密度的完美平衡。

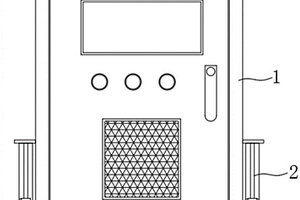

长期无人看管建筑内锂电池组用配电箱及锂电池包 747

 0

本实用新型提供一种长期无人看管建筑内锂电池组用配电箱及锂电池包。所述长期无人看管建筑内锂电池组用配电箱，包括：外壳；调节结构，所述调节结构设置于所述外壳的一侧，所述调节结构包括电动伸缩杆、水位传感器、连接板、滑杆、套筒、支撑底板、连接件、滑座以及弹性件。本实用新型提供的长期无人看管建筑内锂电池组用配电箱及锂电池包，通过设置调节结构，使得外壳具有自动高度调节功能，当外壳周围有雨水进入将要淹没外壳时，则可以通过水位传感器、以及电动伸缩杆之间的配合，实现对外壳的高度调节，避免雨水淹没外壳，对外壳上的锂电池包起到防水作用，避免锂电池包出现损坏，能够适用于郊外长期无人看管的建筑内使用。

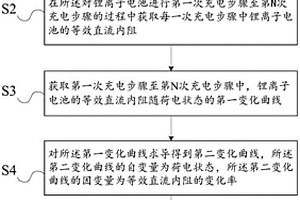

锂离子电池析锂检测方法 694

 0

本发明提供一种锂离子电池析锂检测方法。所述锂离子电池析锂检测方法包括：对锂离子电池进行第一次充电步骤至第N次充电步骤，直至所述锂离子电池的电压达到设定电压，N为大于或等于充电阈值次数的整数；在所述对锂离子电池进行第一次充电步骤至第N次充电步骤的过程中获取每一次充电步骤中锂离子电池的等效直流内阻；获取第一次充电步骤至第N次充电步骤中，锂离子电池的等效直流内阻随荷电状态的第一变化曲线；对所述第一变化曲线求导得到第二变化曲线，所述第二变化曲线的自变量为荷电状态，所述第二变化曲线的因变量为等效直流内阻的变化率；根据所述第二变化曲线判断锂离子电池的析锂情况。本发明可以判断析锂与否以及发生析锂的时刻。

快充型锂离子电池负极粉的制备方法及其在锂离子电池中的应用 912

 0

本发明公开了一种快充型锂离子电池负极粉的制备方法及其在锂离子电池中的应用，所述方法包括如下步骤：步骤一、制备无定形碳粒子；步骤二、制备石墨微粒；步骤三、制备多孔双层结构的碳粒子；步骤四、制备快充型锂离子电池负极粉。该方法制备的快充型锂离子电池负极粉具有软碳‑石墨‑硬碳或硬碳‑石墨‑软碳等形式多层嵌套结构，跟电解液的相容性好，嵌锂通道多，锂离子嵌入速度快，由此制作得到的快充型锂离子电池可以实现3～8C的快充能力，恒流充电容量≥70％，3C充放电循环寿命≥1500次，8C充电1C放电循环寿命≥500次，可满足数码类锂离子电池的快充要求及新能源车辆对锂离子电池的快充能力的需求。

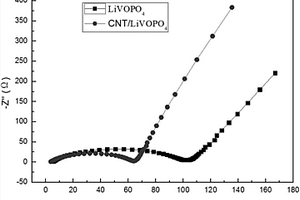

纳米磷酸氧钒锂正极材料及其制备方法、锂离子电池 1144

 0

本发明提供了一种纳米磷酸氧钒锂正极材料，包括碳纳米管和纳米磷酸氧钒锂，所述纳米磷酸氧钒锂的粒径为40‑200nm，且所述碳纳米管和所述纳米磷酸氧钒锂的质量比为(0.2‑1)：(99‑99.8)。以及，一种纳米磷酸氧钒锂正极材料的制备方法，包括以下步骤：提供锂源、钒源、磷源、聚丙烯酸类络合剂，在溶剂中混匀处理，并调节pH为3‑6，得到凝胶状混合物；将所述凝胶状混合物干燥后破碎处理，得到磷酸氧钒锂前驱体；提供碳纳米管、分散剂，将所述磷酸氧钒锂前驱体、碳纳米管、分散剂混合后进行研磨，在惰性气氛烧结处理，经破碎、过筛，获得纳米磷酸氧钒锂正极材料。

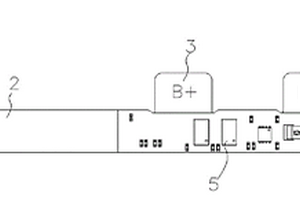

锂离子电池电芯盖板及锂离子电池 850

 0

一种锂离子电池电芯盖板及使用该电芯盖板的锂离子电池,该电芯盖板上设有用于容纳电池保护电路板上电路控制元件的凹槽。通过改变传统的锂离子电芯设计结构,在电芯盖板上设计一个或多个凹槽,使保护板上的主要组件嵌入到凹槽内,对于相同尺寸电池,该结构电池比传统设计的电池容量要高3%～10%,同时,其耐机械冲击能力也会得到明显的提高。

锂离子电池负极片及其制备方法、锂离子电池 1178

 0

本发明公开了一种锂离子电池负极片及其制备方法、锂离子电池。本发明的锂离子电池负极片的制备方法包括以下步骤：1)配制浓度为1～20mg/mL的氧化石墨烯溶液；2)配制纳米硅颗粒和聚合物的混合溶液；3)采用静电喷涂的方式，将集流体固定在接收装置上，依次静电喷涂所述步骤1)制得的氧化石墨烯溶液，所述步骤2)制得的混合溶液，分别得到一层氧化石墨烯薄膜和一层硅-聚合物薄膜，定义为AB层；4)重复喷涂所述氧化石墨烯溶液和所述混合溶液，最终在集流体上形成多个AB层结构；5)将覆盖有多个AB层结构的集流体进行炭化处理，制得负极片。本发明的制备方法工艺简便，成本较低，且制得的负极片的容量性能较好，能满足应用需求。

卷针的制造方法、锂离子电池的制造方法及锂离子电池 733

 0

本发明公开了卷针的制造方法。该制造方法包括步骤：测定设计的将要制造的方形软包卷绕式锂离子电池的长度、宽度及厚度；计算出该锂离子电池的变形系数，变形系数=长宽比*长厚比*宽厚比；根据变形系数确定椭圆形卷针的短轴与长轴的比值，根据需要制造的锂离子电池的规格确定椭圆形卷针的周长，并根据确定的椭圆形卷针的短半轴与长半轴的比值制造出符合要求的卷针。本发明还公开了一种相应的方形软包卷绕式锂离子电池的制造方法及方形软包卷绕式锂离子电池。通过本发明的制造方法制造的锂离子电池，在经过多次充放电使用后仍然能够保持原有的形状而不变形，提高了电池的使用寿命，且更好地保护了使用该电池的产品。

锂离子电池负极片镀锂的方法 794

 0

本发明公开了一种锂离子电池负极片镀锂的方法，在除湿环境下，通入惰性气体保护，使用真空镀膜方式对负极片进行镀锂，在负极片表面形成镀锂层，然后将镀锂后的负极片放置在真空干燥环境下保存。采用本发明制作的负极片可以有效提高电池的首次效率，进而提高电池的能量密度。该镀锂方式操作简单，易于进行工业化生产，安全环保，是目前补锂方式中比较理想的一种。

锂离子电池正极材料添加剂及其制备方法、含有该添加剂的正极材料和锂离子电池 1055

 0

本发明提供了一种锂离子电池正极材料添加剂及其制备方法、含有该添加剂的正极材料和锂离子电池，所述添加剂具有核壳结构，所述核材料包括硅烷偶联剂改性的无机锂盐，所述壳材料包括低熔点聚合物，所述壳的孔隙率为0.01%~20%；通过在锂离子电池正极材料中添加本发明所述的添加剂，可以实现负极富锂，较常规通过直接添加活性锂实现正极或负极补锂，安全性能更高。

锂电池负极及其制备方法和锂电池 958

 0

本发明提供了一种锂电池负极及其制备方法，所述锂电池负极包括集流体和位于集流体表面的负极活性材料；所述负极活性材料为两层复合结构，其中靠近集流体侧的第一层由碳材料和第一材料组成，远离集流体侧的第二层由第一材料和第二材料组成；所述第一材料选自硅单质、含硅化合物中的至少一种，所述第二材料为NASICON型固态电解质；所述第一层中碳材料和第一材料的含量在所述锂电池负极厚度方向上呈梯度分布，且离集流体越近的位置碳材料的含量越高、离集流体越近的位置第一材料的含量越低。本发明还提供了采用该负极的锂电池。采用本发明提供的负极的锂电池，在获得较高比容量的同时，还具有良好的循环性能。

锂离子电池正极材料锂镍锰钴氧的制备方法 919

 0

一种锂离子电池正极材料锂镍锰钴氧的制备方 法，该方法包括将含有锂化合物和镍锰钴氢氧化物的混合物进 行一段烧结和二段烧结，其中，该方法还包括在一段烧结后加 入粘合剂和/或粘合剂溶液，所述二段烧结是将粘合剂和/或粘 合剂溶液与一段烧结产物的混合物进行二段烧结。用本发明方 法制得的正极材料锂镍锰钴氧的振实密度达到2.4克/立方厘 米，体积比容量也高达 416.4mAh/cm3。而且用本发明方 法制得的正极材料锂镍钴锰氧具有比容量高和循环稳定性好 的优点。

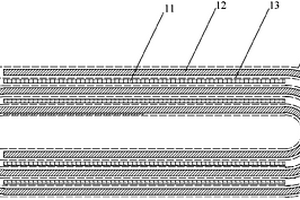

锂离子电池、锂离子电池芯及其制作方法 1110

 0

本发明适用于锂离子电池生产工艺技术领域，提供了一种锂离子电池、锂离子电池芯及其制作方法。其中的锂离子电池芯包括多个单片状第一极性片以及一卷绕式第二极性隔膜条袋，多个单片状第一极性片分别相互对齐排布于卷绕式第二极性隔膜条袋的相邻卷绕层间隔中；卷绕式第二极性隔膜条袋包括顺次叠放的第一隔膜、带状第二极性片以及第二隔膜，且第一极性与第二极性不相同。本发明的锂离子电池芯结合了卷绕式和叠片式的优点，相对于现有技术，其在制作过程中只需对第一极性片进行冲切，而无需对带状第二极性片进行冲切，从而大幅减少了冲切过程中极性敷料的脱落，降低了由此导致的产品不良率，且降低了极片的对齐精度控制难度，提高了产品的生产效率。

钴酸锂锂离子电池正极材料及其制备方法 890

 0

本发明公开了一种钴酸锂锂离子电池正极材料，所述正极材料基体化学式为Li_xCo_1‑yM_yO₂，其中0.95≤x≤1.08，0.01≤y≤0.05，所述正极材料表面具有内外两层包覆结构，其内层包覆结构为Li₂ZrO₃包覆层，其外层包覆结构为碳纳米管包覆层；Li₂ZrO₃的质量为钴酸锂基体的0.1%‑5%，碳纳米管的质量为钴酸锂基体质量的0.1%‑1%。本发明方法制得的钴酸锂第一复合包覆层具有良好的化学稳定性，可以抑制钴酸锂基体在高电压下与电解液的接触而导致钴的溶出，减少与电解液发生的副反应，提高循环性能，同时，第二包覆层碳纳米管可以有效的提升材料的导电率，提升其倍率性能。

锂离子二次电池的负极及包括该负极的锂离子二次电池 1001

 0

一种用于锂离子二次电池的负极活性物质、含有该活性物质的负极、及包括该负极的锂离子二次电池。其中所述的负极活性物质包括由鳞片状天然石墨、球状天然石墨和鳞片状人造石墨组成的混合石墨，其中鳞片状天然石墨占混合石墨总重量的35－70重量％、球状天然石墨占混合石墨总重量的5－45重量％，鳞片状人造石墨占混合石墨总重量的5－30重量％。使用该负极活性物质的负电极的密度达到1.55－1.60g/cm3，使用该负极活性物质的锂离子电池具有较高的可逆容量和较好的循环寿命。

从废旧锂离子电池中分离回收锂的方法 1065

 0

本发明公开了一种从废旧锂离子电池中分离回收锂的方法，将废旧锂离子电池放电后进行拆分，去掉电池外壳；对电池芯进行粉碎；将粉碎后的电池芯用无机酸和氧化剂进行浸出，过滤，得到滤液；将滤液的pH值调到大于或等于8，过滤除去杂质和沉淀，得到含锂离子的回收液；用树脂吸附回收液中的锂离子；对树脂进行解吸附，得到分离回收的锂盐。本发明的回收方法简单、高效、纯度高，而且没有污染。

锂离子及锂聚合物电池用正负极金属网及其制造工艺 748

 0

本发明提供了一种锂离子及锂聚合物电池用正负极金属网,金属网包括基体以及均匀分布于基体上的网孔,网孔内嵌入有活性物质。与现有的金属网的平面网孔不同,本发明的金属网的网孔的筋条凸出于基体,即网孔呈三维立体形状,从而使得网孔可以附着更多的活性物质,进而增加了锂离子及锂聚合物电池的电容量;且活性物质在网孔内不易脱落,避免了电池的微短路,延长了电池的使用寿命。与现有技术通过增大电池体积来增加活性物质含量不同,本发明在不改变电池体积的情况下增加了活性物质的含量,有效节约了电池内部空间,节省了机体材料的用量,减轻了电池的重量。本发明还提供了一种锂离子及锂聚合物电池用正负极金属网的制造工艺。

锂离子电池负极片分步预锂化的方法 781

 0

本发明公开了一种锂离子电池负极片分步预锂化的方法。所述方法包括如下步骤有：提供包括第一预锂化单元、第二预锂化单元和末位预锂化单元至少三个预锂化单元，其中，每个所述预锂化单元包括含锂盐的电解液和用于对锂离子电池负极片进行化成充电的充电模块；将锂离子电池负极片依次引入所述第一预锂化单元、第二预锂化单元，最后引入所述末位预锂化单元中，并依次没入各所述预锂化单元所含的所述电解液内分别进行浸润处理和通过所述充电模块进行充电处理。所述锂离子电池负极片分步预锂化的方法实现分步预锂化，实现对锂离子电池负极片进行均匀补锂和精确补锂。

锂离子电池负极材料及其制备方法、负极和锂离子电池 1025

 0

本公开涉及一种锂离子电池负极材料及其制备方法、负极和锂离子电池。该负极材料包括核壳结构复合材料，核壳结构复合材料包括核材料、内壳材料和外壳材料，核材料为石墨颗粒，内壳材料包括连续相和分散相，分散相包括纳米硅颗粒，连续相包括碳，外壳材料包括金属锂。本公开的锂离子电池负极材料在核材料的表面均匀沉积一层金属锂作为外壳材料，能够在充电过程中提供金属锂电化学沉积的均匀活性点，避免金属锂的不均匀电化学沉积导致生成枝晶；由于表面金属锂的存在，硅能够在首次满嵌锂后的后续循环过程中形成浅充浅放的状态，有效提升了电池的循环性能；该复合材料的体积能量密度极大提升，可超过金属锂的2061mAh/cm³的体积能量密度。
