有色金属复合材料技术理论与应用

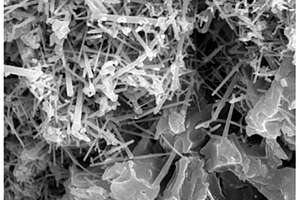

C/C复合材料表面制备抗热震性能优越的Si-Mo-Cr涂层的方法 665

 0

本发明涉及一种C/C复合材料表面制备抗热震性能优越的Si?Mo?Cr涂层的方法，通过对C/C复合材料烧蚀处理?制备SiC纳米线?包埋法在C/C复合材料制备Si?Mo?Cr陶瓷涂层。具体过程为：将C/C复合材料清洗后烘干备用；调节氧气和乙炔流量，充分混合点燃后对C/C复合材料进行烧蚀处理，快速高效地获得含多孔表面层的C/C复合材料；化学气相沉积法制备SiC纳米线；采用包埋法在C/C复合材料表面制备Si?Mo?Cr陶瓷涂层。本发明的有益效果：与未经处理制备的具有平直界面的Si?Mo?Cr陶瓷涂层试样相比，涂层与基体间的结合强度提高了40％～70％。当经历20次1600至室温的氧乙炔烧蚀环境下的热震后，试样失重率降低了50～70％。

新型聚丙烯纳米复合材料及其制备方法 637

 0

本发明公开一种新型聚丙烯纳米复合材料及其制备方法。该复合材料主要由下述组分质量份制备而成：聚丙烯40‑80份，增韧剂5‑15份，抗氧剂0.2‑0.5份，润滑剂0.3‑0.8份，纳米增强母粒20‑65份。本发明所制得的聚丙烯复合材料具有较好的综合性能和较高的性价比，其中熔体流动速率＞25g/10min(230℃2.16kg),23℃简支梁缺口冲击强度＞25KJ/m²,弯曲模量＞1500MPa。该复合材料尤其适用于汽车(包括新能源汽车)仪表板、车门面板、保险杠等大型内外饰件的注塑生产制作。

湿式固相机械球磨法制备Fe0/ZSM‑5复合材料的方法 974

 0

本发明公开了一种湿式固相机械球磨法制备Fe0/ZSM‑5复合材料的方法，属于负载型零价铁的合成技术领域。本发明的技术方案要点为：（1）将零价铁和ZSM‑5分子筛按质量比1 : 1.5‑6混合均匀后在丙二醇溶液中分散得到原料混合液；（2）将氧化锆磨球与原料混合液按照球料比为30‑40 : 1的质量比例置于球磨罐中，在转速为300‑400r/min的机械球磨条件下间歇交替正反转球磨6‑8h得到球磨混合液；（3）将球磨混合液从球磨罐中倒出，离心使固液分离，再用无水乙醇洗涤固体产物2‑3次，然后置于真空干燥箱中进行干燥得到Fe0/ZSM‑5复合材料。本发明工艺简单且成本低廉，能够大产量制备稳定性良好的Fe0/ZSM‑5复合材料，并且制备的Fe0/ZSM‑5复合材料用于处理水和土壤中的污染物性能优越。

泡沫镍原位负载Ir纳米复合材料及其在锂空气电池正极中的应用 843

 0

本发明公开了一种泡沫镍原位负载Ir纳米复合材料，泡沫镍原位负载Ir纳米复合材料中Ir以薄膜形式均匀的负载在泡沫镍表面，且三维尺度上分布于整个泡沫镍网状结构中。还公开了其制备方法，包括如下步骤：将泡沫镍用丙酮溶液超声清洗10‑15分钟；超声清洗后的泡沫镍浸泡在乙醇溶液中，并滴加氢氟酸后浸泡5‑15分钟；迅速加入含有IrO2的乙醇溶液，并剧烈搅拌；在室温下放置20‑40分钟，直至溶液变色；取出泡沫镍，用蒸馏水洗涤3‑5次，之后在150‑200℃的温度下干燥24小时，得到泡沫镍原位负载Ir纳米复合材料。还公开了泡沫镍原位负载Ir纳米复合材料作为锂空气电池正极催化剂的应用，提高了锂空气电池的放电容量，提升了放电电压平台，降低了电池极化，催化效果显著。

掺杂Ti4+、Cr3+的三氟化铁复合材料及其制备方法、锂离子电池 592

 0

本发明提供了一种掺杂Ti4+、Cr3+的三氟化铁复合材料，所述掺杂Ti4+、Cr3+的三氟化铁复合材料的化学式，如式(I)所示，Fe1?x?yCrxTi0.75yF3(I)；x＝0.02～0.07，y＝0.02～0.06，且x+y< 1。本发明通过掺杂Ti4+、Cr3+调节晶体晶格参数，使得锂离子扩散性能显著提高，同时导带中导电电子增多，导电性能增强。本发明的复合材料具有较大的比表面积，从而增加了活性材料和电解液的接触面积，增加了电化学活性；减小Li+的扩散通道，提高充放电速率，提高倍率性能；而且纳米化的复合材料能够明显改善材料在脱嵌锂过程中体积变化产生的内应力，使活性材料的循环性能提高。

抗静电尼龙6复合材料的制备方法及该复合材料 859

 0

本发明涉及一种抗静电尼龙6复合材料的制备方法及该复合材料，其原料包括己内酰胺、连续纤维织物、引发剂和催化剂，通过采用己内酰胺阴离子聚合反应，利用液体成型方法将反应液抽注到已经铺设好连续纤维织物并预热的模具中聚合得到连续纤维织物增强阴离子聚酰胺6复合材料，本发明制备的抗静电尼龙6复合材料具有优异的导电性能，同时具有优异的抗静电性能和力学性能，在航天航空、汽车工业、电子电器等领域具有重要的推广应用前景。

有机/无机复合材料与包含该复合材料的防火板材 891

 0

本发明揭示一种防火复合材料,其组成成分包括具有反应性官能基的有机高分子、共聚物或低聚物以及无机粉体材料,且无机粉体材料系均匀地分散于有机成分中。其中,无机粉体材料本身也具有反应性官能基,或经由表面处理、改质后具备表面官能基,能够与有机成分的反应性官能基产生反应而形成有机/无机复合材料。此复合材料以火焰燃烧时,有机成分会形成焦碳层,而无机粉体材料会将燃烧的热量以辐射的方式放出。本发明更包括上述复合材料于防火板材的应用。

定向纤维气凝胶隔热复合材料及其制备方法 686

 0

本发明提供一种定向纤维气凝胶隔热复合材料及其制备方法，属于功能材料和隔热节能技术领域。定向纤维气凝胶隔热复合材料，包括纤维骨架和气凝胶，所述气凝胶填充于纤维骨架间；所述纤维骨架中的纤维在同一个方向上整齐排列，为定向纤维骨架。该复合材料具有超级隔热性能(导热系数低至0.013W/m·K)和良好的抗压和抗折性能，且其隔热和抗压、抗折性能具有方向可控性。可广泛应用于各种需要隔热保温措施的领域。并且本发明所述的制备方法采用常压干燥技术，避免了常规气凝胶制备过程中的超临界干燥工艺，可大幅降低气凝胶隔热复合材料的制备成本，使其可用于工业化生产。

碱金属硅酸盐—多异氰酸酯复合材料 686

 0

本发明公开了无催化剂分离的制备碱金属硅酸盐-多异氰酸酯复合材料的方法。该方法包括将催化剂和多异氰酸酯共混以形成第一组分,以及将碱金属硅酸盐和水共混以形成第二组分。然后将第一和第二组分一起混合,形成反应混合物,再反应,形成硬化复合材料。反应在没有过度发泡、高放热或恶臭气味释放的情况下进行。还公开了根据以上方法制备的硅酸钠-多异氰酸酯复合材料,以及在采矿、挖隧道和相关工程建设项目中使用碱金属硅酸盐-多异氰酸酯复合材料来加固和密封各种类型的地层的方法。

木质素复合材料及其制备方法 704

 0

本发明提出了一种木质素复合材料及其制备方法,该木质素复合材料由木质素、高分子化合物、纤维类物质、甲壳素、增塑剂、增容剂、抗氧剂、阻燃剂混合而成,其中各成分所占的重量百分比如下:木质素的含量为2.5%～56.4%,高分子化合物的含量为10%～70.5%,阻燃剂的含量为2.5%～16.92%,增塑剂的含量为0.5%～7.52%,增容剂的含量为0.5%～9.4%,抗氧剂的含量为0.05%～1.88%,甲壳素的含量为1%～10%,纤维的含量为5%～40%。本发明以木质素为基材,至少复合一种高分子化合物,并通过聚合物的熔融聚集而形成复合材料,使其具有吸水性小、力学性能优良、可降解的优点。

含有偏铝酸锶的复合材料及其制备方法与应用 579

 0

本发明提供了一种含有偏铝酸锶的复合材料，属于润滑材料领域。本发明提供的含有偏铝酸锶的复合材料，由包括以下质量百分含量的原料制成，镍44.8～53.76％，铬11.2～13.44％，纳米氧化铝24～28.8％，碳酸锶4～20％；所述偏铝酸锶的化学式为SrAl4O7；所述烧结的温度为1100℃。本发明提供的复合材料中含有SrAl4O7，使得复合材料在中、高温区间的摩擦学性能方面有很大提高，尤其是在800℃时，复合材料的摩擦系数达到0.17以下。在航空航天、核工程和军用装备等高技术领域的高温、高速运动部件中，具有广阔的应用前景。

TiO2/膨润土复合材料的制备及其去除废水中汞离子的方法 883

 0

本发明公开了一种TiO2/膨润土复合材料的制备及其去除废水中汞离子的方法。其制备方法是先将钙基膨润土浸泡制浆，再制成粉后与TiO2混合，然后以丙三醇作为融合剂进行油浴加热，最后经清洗、干燥得到TiO2/膨润土复合材料。去除废水中汞离子的方法，则是将TiO2/膨润土复合材料投入含有汞离子的废水中并保持预定的吸附时间，通过TiO2/膨润土复合材料对汞离子的吸附作用来去除汞离子。本发明制备的TiO2/膨润土复合材料吸附率高，最大吸附量可达20.66?mg·g?1。应用本发明的吸附法去除汞离子，简单易行、汞离子去去效果好，在最优条件下，最大去除率高达99.9%。

含锆的碳化硼-铝合金复合材料及其制备方法 606

 0

本发明涉及一种复合材料及其制备方法，尤其涉及一种含锆的碳化硼-铝合金复合材料及其制备方法，属于陶瓷基复合材料技术领域。本发明所设计的含锆的碳化硼-铝合金复合材料由碳化硼基体和含锆铝合金构成。本发明采用粉末烧结方法制备多孔碳化硼基体，然后将熔融的含锆铝合金溶渗进入多孔碳化硼基体制成致密的复合材料。本发明各元素搭配合理，结构设计科学，制备工艺简单，所得产品的密度低，硬度高，断裂韧性好，耐热震性好，不受形状限制，适合用于轻质高硬耐冲击的结构材料。

外加颗粒增强大断面高体积分数Fe-C复合材料的制备方法 870

 0

本发明提出的外加颗粒增强大断面高体积分数Fe-C复合材料的制备方法,将加热熔化的Fe-C基体合金与预热的增强颗粒同时加入绕水平轴高速旋转的金属铸型中,高温Fe-C基体合金液与预热的增强颗粒在离心场中混合后形成环形混合体,利用增强颗粒与Fe-C合金液之间的密度差,使增强颗粒沿环形径向向外或向内迁移,形成增强颗粒/Fe-C复合材料的外层或内层和Fe-C合金基体的复合结构部件。本发明具有以下优点:复合材料层的厚度可以根据使用要求任意控制;复合材料层中增强颗粒分布均匀,体积分数可根据性能要求控制在50-85vol%;基体合金及其组织可以设计;复合材料工作层利用率高,基体合金可再循环利用;生产工艺简单,制备成本低。

复合材料和复合材料膜 557

 0

本发明涉及以下几种类型的复合材料膜：1.如下 方法制得的复合材料或复合材料膜，即添加溶于溶剂，如 DMSO中的金属盐，如ZrOCl2， 到一种或多种聚合物于有机溶剂中或含水体系中形成的溶液 中，以及后续的在基体中析出沉淀过程而制得复合材料膜，然 后再通过在酸或盐溶液，如磷酸中的后处理过程而制得。2.如 下方法制得的复合材料或复合材料膜，即用合适的盐的阳离 子，例如ZrO2 +在成型的聚合物膜中进行后续的离子交换过 程——且在进行离子交换前其中的聚合物膜适当时还可用有 机溶剂或有机溶剂与水的混合物进行膨胀——以及通过在酸 或盐溶液中，如磷酸中进行后处理而在膜中发生后续的难溶性 盐，如Zr3 (PO4) 4的析出沉淀而制得膜。3.如下方法制得的复合 材料或复合材料膜，即通过添加纳米级的 Zr3 (PO4) 4粉末到聚合物溶液中去而制得。4.本发明所涉 及的如1和/或2和/或3制得的复合材料或复合材料膜，其中 还可在聚合物形态或膜形态内再混入杂多酸。此外，本发明还 涉及了制备本发明聚合物和膜的方法。

碳纤维增强复合材料用环氧树脂组合物、树脂片、预浸料、碳纤维增强复合材料 628

 0

本发明的目的在于提供一种碳纤维增强复合材料用环氧树脂组合物、及使用了该树脂组合物的优异的预浸料、树脂片、碳纤维增强复合材料，所述碳纤维增强复合材料用环氧树脂组合物在用作碳纤维增强复合材料的环氧树脂组合物时，能够提供作为其固化物显示高耐热性、尺寸稳定性以及高韧性、刚性的碳纤维增强复合材料。本发明的碳纤维复合材料用环氧树脂组合物以下述通式(1)所表示的环氧树脂和固化剂为必要成分，(式中，(a)(b)的比率为(a)/(b)＝l～3，G表示缩水甘油基，n为重复数且为0～5)。

具有多孔八面体结构的Fe₂O₃/Fe₃O₄@C/G复合材料的制备方法 696

 0

本发明公开了一种使用三乙胺(TEA)燃烧的方法制备具有多孔八面体结构的Fe₂O₃/Fe₃O₄@carbon/graphene(Fe₂O₃/Fe₃O₄@C/G)复合材料。采用一种金属有机框架(Fe‑MOF)为前驱体，将其均匀地负载在氧化石墨烯上，然后用TEA点燃，Fe‑MOF作为自牺牲模板生成Fe₂O₃/Fe₃O₄纳米颗粒，而氧化石墨烯还原为石墨烯，从而得到Fe₂O₃/Fe₃O₄@C/G复合材料。该方法不同于以往常规报道过的通过管式气氛炉煅烧的方式制备金属氧化物和石墨烯复合材料的方法。该方法制得的Fe₂O₃/Fe₃O₄@C/G复合材料具有多孔的八面体结构，且该方法制备过程简单快速、有利于节约能源和时间，制备的多孔Fe₂O₃/Fe₃O₄@C/G复合材料具有较大的孔隙率和良好的导电性，作为锂离子电池的负极材料显示出较好的性能优点。

陶瓷‑碳‑陶瓷混杂复合材料 750

 0

本发明公开了一种陶瓷‑碳‑陶瓷混杂复合材料，由C/SiC陶瓷基复合材料、C/C复合材料、硅酸钙陶瓷板和玻璃纤维增强树脂基复合材料四层板材构成夹层结构，其特征在于在C/SiC陶瓷基复合材料、C/C复合材料和硅酸钙陶瓷板相互接触表面制备有一层金属涂层。该材料结合C/SiC复合材料、C/C复合材料、硅酸钙陶瓷材料以及玻璃纤维增强树脂基复合材料各种的优点，使得该材料具有高强、密度低、耐高温、抗氧化及低导热系数等优点，由于在相互接触的表面制备有一层金属涂层，使得复合材料层与层之间金属相互扩散界面强结合，不易出现分层脱黏现象，结合牢固。

钠离子电池正极Na2+2xFe2-x(SO4)3@碳复合材料及其制备方法 686

 0

本发明公开了一种钠离子电池正极Na2+2xFe2-x(SO4)3@碳复合材料及其制备方法，复合材料是由Na2+2xFe2-x(SO4)3颗粒表面包覆一层碳材料层形成的具有核壳结构的复合材料，其中x为1～2；其制备方法是含有硫酸钠、硫酸亚铁和有机抗氧化剂的水溶液先进行水热反应，得到Na2+2xFe2-x(SO4)3@碳复合材料前驱体；前驱体置于保护气氛中，于高温焙烧，即得；该制备方法简单、成本低、对环境友好，制备的Na2+2xFe2-x(SO4)3@碳复合材料可以用于制备具有高比容量、高工作电压、良好倍率性能和长循环寿命的钠离子电池。

膨胀石墨-二氧化钛-聚偏氟乙烯密封复合材料的制备方法 703

 0

本发明公开一种膨胀石墨-二氧化钛-聚偏氟乙烯密封复合材料的制备方法。所述方法首先对膨胀石墨废弃物内部的原油利用机械方式进行挤压，然后将其干燥、研磨、粉碎，并用对苯二甲酸二辛酯对其进行化学改性处理，之后配制膨胀石墨-二氧化钛-聚偏氟乙烯密封复合材料制备所用的混合溶液，最后对膨胀石墨-二氧化钛-聚偏氟乙烯密封复合材料粉末进行真空热模压成型处理，制得膨胀石墨-二氧化钛-聚偏氟乙烯密封复合材料。本发明具有工艺简单、操作简便，成本低廉的优点。此外，本发明制备的密封复合材料密封性能优良、化学稳定性高、磨损率低、抗蠕变性能优异、机械强度高、使用寿命长，可满足各种密封工况的要求，在密封材料领域市场前景广阔。

制备木塑复合材料的方法及制得的复合材料 921

 0

一种制备木塑复合材料的方法及其制备的木塑复合材料,其特征在于将两亲性嵌段共聚物的纳米粒子的胶束水溶液与植物纤维均匀混合,经干燥脱水后成型而制得;其中高分子纳米粒子的胶束水溶液是亲水性单体和疏水性单体通过可逆加成断裂链转移反应制备高分子共聚物,共聚物经大分子自组装技术制成纳米粒子;植物纤维是指一种或者多种植物秸秆经粉碎后所制得的植物纤维颗粒,颗粒直径1微米-2000微米;植物纤维占复合材料的50%-95%,纳米粒子水溶液占复合材料的5-50%。本发明所制备的复合材料具有良好的木质感,机械性能优异,着色性良好,隔热绝缘防腐,且能回收再生利用,各项性能指标可与硬木产品相媲美。

纳米氧化锌/聚氯乙烯复合材料及其制备方法 997

 0

本发明涉及一种纳米氧化锌/聚氯乙烯复合材料及其制备方法,属于纳米材料加工和应用技术领域。本发明所述的纳米氧化锌/聚氯乙烯复合材料按纳米氧化锌与聚氯乙烯的配比范围为10/1～1/15的比例,将纳米氧化锌溶液和聚氯乙烯溶液混合,烘干得到固态物质;将固态物质煅烧得本发明所述得复合材料。该复合材料是具有极高的光催化活性,即使在微弱光量的光源下也显示出高光催化活性。本发明所提供的纳米氧化锌/聚氯乙烯复合材料的制备方法工艺简单,成本低廉,无需复杂的设备和实验条件。

Cu-Ag-RE合金原位纳米纤维复合材料 950

 0

本发明涉及一种具有高强度和高导电率的其组成为Cu-Ag-RE合金的原位纳米纤维增强的Cu基复合材料及其制备技术。该复合材料以Cu为基体,含有质量分数≤15%Ag和质量分数≤0.1%RE。利用Cu-Ag合金共晶组织和微量RE添加剂的细化合金组织的作用,采用大变形和合理的热机械处理,形成以Ag纳米纤维为强化相的原位纳米纤维增强的复合材料。通过优化制备过程中各种工艺参数,可获得其抗拉强度与导电率性能的优化组合的复合材料,其最高性能达到:极限抗拉强度UTS≥1.5GPa;相对导电率≥60%IACS。本发明Cu-Ag-RE合金原位纳米Ag纤维增强Cu基复合材料可用作具有高强度和高电导率的导体材料。

氧化铝-金刚石复合材料的制备方法 613

 0

本发明涉及一种氧化铝-金刚石复合材料的制造方法,属无机复合材料制造工艺技术领域。本发明的制备工艺方法,其特征在于先由金刚石微粉均匀分布于纯氧化铝陶瓷体系中并通过热压烧结制成两相共存的复合基底,然后在此复合基底上,用热丝化学气相沉积法生长金刚石薄膜,最终制成具有大面积金刚石薄膜的氧化铝-金刚石复合材料;本发明的具体步骤包括:纯氧化铝陶瓷体系的制备、添加助烧剂、合成煅烧、添加金刚石微粉、复合基底的热压烧结、化学气相沉积金刚石薄膜,最后制成本发明的新型氧化铝-金刚石复合材料。本发明的复合材料适合于制作大规模集成电路的基片材料,可用作封装管壳的基片材料。

三维网络结构SI-AL复合材料及其制备方法 818

 0

三维网络结构SI-AL复合材料及其制备方法,它涉及一种SI-AL复合材料及其制备方法,为了解决现有SI颗粒增强铝基复合材料因存在界面热阻使复合材料的导热性能降低、热膨胀系数高的问题。本发明的三维网络结构SI-AL复合材料的SI增强体的颗粒联结起来形成三维的网络结构。本发明的制备方法首先将复合材料装入模具内;通过压力机的上下压头对模具内施加压力;保持压力,并通过电炉对模具加热;脱模,完成制备。本发明的三维网络结构SI-AL复合材料具有含硅量范围广、低密度、高致密度、低膨胀的特点。本发明的方法使增强体颗粒和基体互相联结成三维网络结构,从而减少增强体与金属基体之间的界面,改善复合材料的导热性能。

新型的木基复合材料 808

 0

本发明涉及到一种新型的木基复合材料，属于复合材料领域。该材料以实木锯材为基础，在实木锯材上加工用以破坏树木生长应力的人工凹陷，具有人工凹陷的实木锯材作为木基复合材料的基材，在所述基材上设有附着物，具有不同性质的附着物和基材的复合可构成新型木基复合材料。本发明的复合材料改变了现有木材的结构形式和制作工艺，改变或者强化木材的部分特性，为木质板材的高效利用提供了新的思路和工艺，足以掀起一场木质板材领域内的革命。

可见光响应NaYF4:La,Ce@TiO2复合材料的制备方法和应用 565

 0

本发明公开了一种可见光响应NaYF4 : La, Ce@TiO2复合材料的制备方法，属于半导体材料技术领域，为了拓宽TiO2的光吸收范围，充分利用太阳光中的可见光，将TiO2与上转换发光材料NaYF4 : La, Ce形成复合物，在NaYF4 : La, Ce@TiO2复合材料中，上转换发光材料可以有效的将可见光转换为紫外光被TiO2吸收利用；本发明还公开了一种可见光响应NaYF4 : La, Ce@TiO2复合材料作为光催化材料用于可见光下光催化降解洗衣废水的应用。本发明的一种可见光响应NaYF4 : La, Ce@TiO2复合材料的制备方法，利用水热法制备的NaYF4 : La, Ce@TiO2复合材料，在可见光下降解洗衣废水显示出优异的光催化活性；本发明工艺非常简单，价廉易得，成本低廉，反应时间较短，从而减少了能耗和反应成本，无毒无害，符合环境友好要求。

锂离子电池负极α-LiFeO2/多孔碳复合材料的合成方法 665

 0

锂离子电池负极α?LiFeO2/多孔碳复合材料的合成方法，属于锂离子电池材料技术领域，将Li2CO3、Fe2O3和PAN混合研磨后氮气保护下管式炉中580～650℃条件下煅烧，经冷却，得α?LiFeO2和多孔碳的锂离子电池负极复合材料。制成的复合材料为结晶于四方晶系空间群Fm?3m的α相LiFeO2与多孔碳的复合材料，为黑色粉末，微观结构为约20?100纳米的α?LiFeO2颗粒被多孔碳包覆。该复合材料提升了α?LiFeO2的容量和循环稳定性能。本发明的操作步骤简单，制备周期短，经济环保，有利于批量生产。

丝素蛋白/二氧化硅复合材料及其制备方法 609

 0

本发明公开了一种丝素蛋白/二氧化硅复合材料的制备方法，包括以下步骤：(1)二氧化硅溶胶的制备：将正硅酸四乙酯与水混合，加入丝素蛋白溶液，之后加入乙醇，将体系的pH值调至2～3后，升温至50℃～70℃，搅拌反应，得到二氧化硅溶胶；(2)复合溶液的制备：将步骤(1)制备得到的二氧化硅溶胶降温至室温，边搅拌边将加入丝素蛋白溶液添加至二氧化硅溶胶中，得到复合溶液；(3)凝胶的制备：将复合溶液倒入模具中，在30℃～50℃下反应1～20小时，得到凝胶；(4)步骤(3)的凝胶经纯化、老化、干燥以及脱水后，得到所述丝素蛋白/二氧化硅复合材料。本发明的丝素蛋白/二氧化硅复合材料的制备方法，制备得到的SF/SiO₂复合材料力学性能优秀，生物相容性良好。

复合制备表面覆有铝箔的C_f/Mg复合材料构件的装置及方法 933

 0

本发明涉及一种复合制备表面覆有铝箔的C_f/Mg复合材料构件的装置及方法，是一种覆有金属铝箔耐蚀防护层的C_f/Mg复合材料(Al‑C_f/Mg复合材料)构件的一次复合制备方法，用于实现“复合材料”与“防护处理”过程的复合，改变复合材料制备与防护涂层制备先后分开的模式。技术方案通过预先在阴模上铺置铝箔，通过控制温度与压力条件，使镁合金熔化而铝箔保持固态；利用液固挤压方式实现Al‑C_f/Mg复合材料构件的复合制备。
