全部
▼
热搜：
832
0

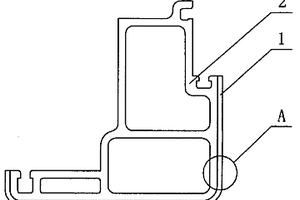

中空型梁以及采用中空型梁的桥梁主体,采用纤维增强复合材料,其特征在于所述中空型梁的内部具有沿型梁长度方向延伸的中孔,所述中孔为由纵横筋板分隔而成的复数个。所述桥梁主体由沿桥梁主体方向纵向延伸设置的中空型梁组成,复数个中空型梁左右排列固定形成桥梁主体,所述桥梁主体的横截面为微拱形结构。该中空型梁的质轻、强度高,可以一次挤出成型,其长度可以达到数千米,能够满足各种跨度桥梁的需要。采用该中空型梁装配的桥梁主体的成型快,抗压强度和弹性模量极高,同时重量轻,耐腐蚀和氧化,不需要维护和防腐处理,更能保证桥梁的安全。
671
0
一种可预防和去除自来水的余氯和第二次污染,对于终端自来水进行深度过滤处理,使水质净化、矿化、活化、碱化和软化的净水装置,它由矿化盘和插装在矿化盘上的过滤芯组成,其在过滤芯内由上至下依次设有活性炭层、麦饭石小颗粒层、麦饭石陶瓷球层、电气石陶瓷球层、亚硫酸钙球层,在矿化盘中设置混合物,所述的混合物按照重量份数比是由麦饭石大颗粒50-60份、电气石15-20份、磁石8-10份和托玛琳复合材料5-8份组成。经过该净水装置处理的自来水具有以下特点:可促进人体的新陈代谢,能中和体内各种酸性代谢物,可消除体内过多自由基,具有防病、抗疲劳、抗氧化、抗衰老作用,水中含氧量增加,可溶释对人体有益的矿物质和微量元素。
819
0
一种纳米缆连接的三元复合电极材料的制备方法，以含氟苯胺和苯胺为聚合单体，加入氧化剂，在酸的水溶液中进行聚合反应，经沉析、洗涤、干燥，得苯胺和含氟苯胺聚合物；将苯胺和含氟苯胺聚合物溶解于溶剂中配制成纺丝前驱体，进行高压静电纺丝后，真空干燥，得苯胺和含氟苯胺聚合物电纺纤维；将氧化石墨、苯胺和含氟苯胺聚合物电纺纤维和可溶性金属盐均匀分散于醇的水溶液中，水热条件下反应，用去离子水和乙醇洗涤，制得石墨烯-金属氧化物纳米片以及苯胺和含氟苯胺聚合物-金属氧化物纳米缆复合材料。该三元复合电极材料具有良好的功率特性稳定性好，作为超级电容器循环使用寿命长，储能功率密度高。
814
0
一种变容式多腔液压水泵,在泵体上安装有偏心轴,在偏心轴上位于泵体内设有悬摆转子和导向体,其特殊之处是:所述的工作腔为多个,所述的悬摆转子与工作腔数量相同且分别位于对应的工作腔内,悬摆转子在偏心轴上错位布置并沿360°圆周方向均布,在泵体内表面或悬摆转子外表面附着有高分子复合材料耐磨层,悬摆转子与泵体之间过盈配合,在泵体内位于工作腔两侧设有补偿板,相应的工作腔同时变化容积排水,形成多室变容式水泵,从而实现一机多泵的功能,具有以下优点:扬程高、排水量大、输出效率高、节能效果明显、使用寿命长、体积小、重量轻、适用范围广。
873
0
一种SMC‑FRP‑混凝土组合柱，涉及一种建筑构件，混凝土组合柱包括混凝土柱及浇筑在内的FRP筋和FRP板，还包括外包的SMC模具；FRP板连接部位由封角固定；SMC模具内侧设置内肋且粘砂；FRP板内部设置SMC管，SMC复合材料模压模具为组合柱模具，将绑扎固定的FRP筋笼、连接部位由封角固定的FRP板、SMC套管依次置于模具内部，注满混凝土。混凝土组合柱利用FRP复合材料和SMC复合材料轻质高强、防腐蚀的优点，适用于沿海和岛屿城市密集腐蚀环境下，且SMC模具可塑性强，制成成品外型美观，且工艺简单，同时在施工过程中减少了模板工程，节省了资源消耗。
一种用于钾硫电池的钛片原位生长交织态棒状TiOx/VOy‑S正极材料及其应用，步骤是：(1)钛片去氧化处理；(2)将偏钒酸铵固体溶解到乙醇溶液中，用稀盐酸溶液调节pH至1～3，得到酸性偏钒酸铵溶液；(3)将钛片放入酸性偏钒酸铵溶液中，在水热釜中水热反应，得到钛片自支撑复合材料；(4)将钛片自支撑复合材料在高纯氩气煅烧后，退火处理，冷却，研磨后得到钛片原位生长的交织态棒状TiOx/VOy复合材料；(5)采用硫的液相渗透法向TiOx/VOy复合材料中注入硫，得到正极材料。优点是：制备的正极材料具有高的吸附活性，可以有效的吸附多硫化钾，用于制备正极无需添加导电剂和粘结剂，具有良好的电化学性能。
1011
0
一种g-C3N4/碳量子点复合电极的制备方法，将碳量子点加入到乙醇中配制成碳量子点乙醇溶液；将尿素与碳量子点乙醇溶液混合，超声波分散后转移至坩埚中，用马弗炉逐步升温至350℃～700℃恒温1h～3h后降到室温，将所得的物质加乙醇研磨过滤后即得g-C3N4/碳量子点复合材料。优点是：制备方法简单，无副产物，原材料易得，价格低廉；得到的复合材料性能稳定、不易分解、无毒；可以增加g-C3N4材料的电子转移速率，具有良好导电性能，增强电极的比表面积，使电极表面吸附电子能力增强，有效提高电容器的比电容。
906
0
一种阵列式磁性还原氧化石墨烯‑炭纳米纤维的制备方法，以鳞片石墨为原料，采用Hummer法制备氧化石墨烯，得到氧化石墨烯；将氧化石墨烯和磁性材料前驱体采用水热/溶剂热法制备磁性材料改性氧化石墨烯，与聚合物和溶剂配制成磁性氧化石墨烯‑聚合物混合静电纺丝前驱液，通过静电纺丝法制备磁性氧化石墨烯‑聚合物复合静电纺丝纤维，热处理得到磁性氧化石墨烯炭纳米纤维复合材料。优点是：RGO表面负载纳米金属氧化物粒子具有的赝电容特性，可以提高复合材料的电荷储能密度，适合于大容量功率型超级电容器使用，超级电容器比电容为240.3CP/F·g‑1‑254.1CP/F·g‑1、充放电效率为99.1％‑99.6％。
1124
0
本发明公开了一种石墨相C3N4/碳纳米管复合对电极的制备方法，包括步骤如下：将碳纳米管加入单氰胺或双氰胺溶液中，加热回流后过滤，并干燥，得到表面吸附有单氰胺或双氰胺的碳纳米管；将制备的碳纳米管放入管式炉中，升温，在氮气气氛下热处理；冷却到室温，得到石墨相C3N4/碳纳米管复合材料；将得到的复合材料与溶剂和添加剂混合，形成分散液；将分散液均匀涂到电极基底表面，制成表面覆盖石墨相C3N4/碳纳米管复合材料薄膜的电极基板；将电极基板在真空条件下干燥处理，制备出所述石墨相C3N4/碳纳米管复合对电极。有益效果是：有利于电子的传递；能有效减少碳纳米管和石墨相C3N4的聚集，提高其催化表面积。制备过程简单，不需要复杂设备，易于工业大量生产。
本发明公开了一种具有抗菌性能的纳米银-羟基磷灰石-聚乳酸复合材料及制备方法，按质量份包括：纳米银粉末，2～5份；羟基磷灰石粉末，20～50份；聚乳酸，40～50份；壳聚糖，2～10份。步骤如下：将纳米银粉末和羟基磷灰石粉末加入聚乳酸熔浆中，并滴加壳聚糖溶液，冷冻干燥,获得纳米银-羟基磷灰石-聚乳酸复合材料；将冷冻干燥的复合材料浸泡在氢氧化钠溶液中，用水冲洗；然后浸泡在硼氢化钠溶液中，用三蒸水冲洗，冷冻干燥，获得具有抗菌性能的纳米银-羟基磷灰石-聚乳酸复合材料。本发明的复合材料具有持久、高效的杀菌、抗感染能力，具有生物相容性，适合成骨细胞生长，同时能够降解，为骨缺损的修复提供了一种新型的复合材料。
645
0
本实用新型提供一种用于软包装的无溶剂复合材料，涉及一种无溶剂复合技术领域。该实用新型包括成型铝本体，成型铝本体包括由外之内依次设置的表层、次内层和内层，表层通过第一粘接层与次内层连接，次内层通过第二粘接层与内层连接。本实用新型减少了对包装内容品尤其是食物、药品等污染，生产中没有挥发性溶剂排放，对大气环境没有污染，生产环境优良。
660
0
一种纤维增强复合材料的新型井盖，其特殊之处是：它有再生混凝土盖体，在再生混凝土盖体内掺有分散状的纤维短切纱，在再生混凝土盖体下部中心部位设有横纵布置的钢筋，在钢筋外侧绑扎有横纵布置的纤维筋。有益效果是：再生混凝土内按一定体积率掺有纤维短切纱、在再生混凝土下部布置钢筋和纤维筋，具有较高的抗拉抗压强度、抗裂性能、抗腐蚀性强，采用再生混凝土是对建筑垃圾的二次利用，而且可以循环利用。
728
0
本发明提供一种用于软包装的无溶剂复合材料及其制备工艺，涉及一种无溶剂复合技术领域。该发明包括成型铝本体，成型铝本体包括由外之内依次设置的表层、次内层和内层，表层通过第一粘接层与次内层连接，次内层通过第二粘接层与内层连接。本发明减少了对包装内容品尤其是食物、药品等污染，生产中没有挥发性溶剂排放，对大气环境没有污染，生产环境优良。
1103
0
一种双梯度多孔NiTi/羟基磷灰石复合材料的制备方法，将造孔剂聚苯乙烯、纳米NiTi、羟基磷灰石制备成非水基的复相浆料，然后采用离心‑凝胶注模技术制备孔隙和NiTi含量均呈现连续梯度分布的多孔NiTi/羟基磷灰石复合材。其中兼具高孔隙度、高羟基磷灰石含量的一端具有良好的生物相容性，有利于新骨组织的长入和体液的传输，而低孔隙度、高NiTi含量的一端，由于较低的孔隙度以及纳米NiTi颗粒的马氏体相变增韧可以明显提高羟基磷灰石基体材料的强度和韧性。
779
0
本实用新型公开了一种制备高熵合金层状复合材料的成型装置，涉及合金铸造技术领域，针对现有的高熵合金铸造用浇注模具由于过重导致的打开不便且手工浇注具有一定的危险性的问题，现提出如下方案，其包括底座、第二砂仓、第一砂仓和熔炉安装座，所述底座的顶端固定安装有均匀分布的撑柱，且所述撑柱的顶端均与熔炉安装座固定连接，所述熔炉安装座的顶端固定安装有熔炉，所述熔炉的侧面固定安装有出料管，所述出料管远离熔炉的一端固定连接有浇注管。本实用新型结构新颖，且该装置不仅提高了浇注的效率，且增加了操作的安全性，同时第一砂仓和第二砂仓的开闭操作较为方便，并且节省了原料也提高了精度，适宜推广。
1111
0
本发明公开了一种高性能的低烟无卤阻燃聚丙烯复合材料，包括以下组分和重量份：连续玻璃纤维154-172；聚丙烯树脂100；无卤阻燃剂41-60；阻燃增效剂4-11；抑烟剂4-14；增容剂5-9；抗氧剂0.9；润滑剂1。本发明首先制备低烟无卤阻燃聚丙烯母粒，再将阻燃母粒通过挤出机挤出后均匀地涂覆到连续玻璃纤维表面，与连续玻璃纤维均匀复合，再经多层高温压合成硬质复合板材，具有优异的机械性能、阻燃性能和消烟性能，而且制备工艺简单、无卤阻燃绿色环保，可广泛应用于公共场合、汽车内饰件、装饰装潢等对阻燃和发烟量要求严格的领域。
一种用于钾硫电池正极KOH修饰的TiO2/V2O5/S复合材料的制备方法及其应用，将钛酸四丁酯与浓盐酸混合，滴加乙醇溶液，配制成四丁酯/盐酸/乙醇混合溶液；将盐酸溶液加入到四丁酯/盐酸/乙醇混合溶液中，搅拌形成TiO2溶胶，加入V2O5，搅拌均匀后，烘干，在马弗炉中高温煅烧，冷却拿出，与KOH均匀混合后，再放入马弗炉中高温煅烧；将煅烧后的产物用去离子水清洗，再放入干燥箱中烘干，研磨，再与硫粉均匀混合后，放入真空干燥箱加热；经研磨，得到KOH修饰的TiO2/V2O5/S复合正极材料。优点是：其工艺简单易得，并且可以有效抑制穿梭效应，通过对正极材料结构的构筑与设计，提高导电性能和循环性能。
720
0

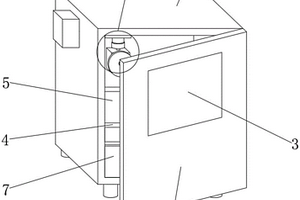

本实用新型公开了一种石墨烯铝基复合材料的切割机，包括安装外壳和流动管，所述安装外壳的一侧连接有防护板，且防护板的外壁设置有观察窗，所述安装外壳的部固定有安装板，且安装板的内壁设置有放置槽，所述安装板的下方设置有收集箱，所述安装外壳的外壁安装有驱动电机，且驱动电机的前端连接有丝杆，所述丝杆的外壁连接有安装滑块，且安装滑块的一侧连接有限位导杆，所述安装滑块的下方安装有固定杆套，且固定杆套的下方连接有伸缩杆。该石墨烯铝基复合材料的切割机设置有放置槽，将可将需要切割的材料放到放置槽内，通设置的连接孔，使得切割过程中产生的碎屑能够掉落至收集箱内，从而对碎屑进行收集。
681
0
一种梯度石墨烯/镁复合材料的制备方法，首先将有机单体甲基丙烯酸羟乙酯、交联剂三羟甲基丙烷三丙烯酸酯、分散剂油酸、镁粉和石墨烯粉分散到正丁醇中制备成石墨烯/镁复相浆料；球磨后在浆料内加入引发剂过氧化苯甲酰和催化剂N,N二甲基苯胺；将配置好的石墨烯/镁浆料注入离心机内离心，使浆料内的石墨烯和镁颗粒形成连续的梯度分布；离心后将模具放置在真空烘箱中快速凝胶固化；凝胶固化后的试样经过脱模、真空干燥后，置于管式炉中氩气气氛烧结成梯度石墨烯/镁生物医用复合材料。从而提高镁基体的耐腐蚀性能和力学性能。

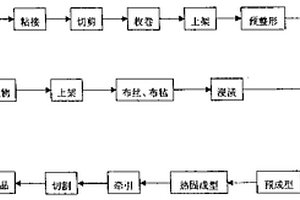

一种设有天然树皮表层的中空腹复合材料型材的拉挤成型方法,为取天然树皮进行、粘接、切剪、收卷;取纤维类材料和毡或织物做增强材料,将毡或织物、纤维类材料及毡或织物、天然树皮分别作为内表层、中间层和外表层,将纤维类材料和毡或织物经树脂槽浸渍,将天然树皮放在模具架上的整形装置进行整形,再一起进入预成型模的相应位置,经拉挤进入热固化模中,根据不同聚合物在50～180℃范围内分三段温区进行热固化成型,天然树皮外形成为所要求的形状尺寸后,在型材内部分别向外挤压,再经牵引、切割,制成成品。优点是外表美观、具有天然木纹且纹理自然多样、装饰性强、产品档次高、表面平整、结合牢固、工艺程序简单且防晒、抗老化、不易变形。

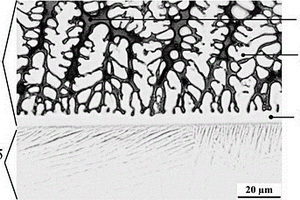

一种用枝晶增强钛基金属玻璃复合材料和纯钛制备双金属复合板的方法，采用具有非晶形成能力，且能在铸态原位析出固溶体β枝晶相的合金，作为制备双金属复合板的枝晶增强钛基复合材料，其合金成分原子百分比表达式为：TiaZrbMocCudBee?, 其中，40≤a≤50，21≤b≤30，3≤c≤8，4≤d≤16，8≤e≤20，a﹢b﹢c﹢d﹢e=100；在氩气氛围下和钛吸氧条件下采用非自耗电弧炉将该合金成分熔炼成母合金锭；将母合金锭切割成厚度为1mm的母合金薄板，然后, 将母合金薄板覆盖在厚度为0.5-2mm的工业纯钛板上，再一起放置于真空电弧熔炼炉的水冷铜盘的平坦处；在整个母合金薄板上方移动电极，直至母合金薄板完全熔化，冷却、凝固，即获得双金属复合板。
1095
0
一种室温下合成石墨烯与镍纳米复合材料的方法，将氧化石墨烯采用超声波均匀分散在去离子水中，得到氧化石墨烯溶液；加入二价镍盐，并继续超声波处理，得到混合溶液；以硼氢化钠或硼氢化钾作为还原剂将其溶于去离子水，滴加到所述混合溶液，在室温下继续超声波辅助进行还原反应，对所得产物进行清洗并干燥，得到石墨烯/镍纳米复合材料。优点是：操作简单，工艺易于控制，合成条件温和，制备周期非常短，选用的还原剂无毒，对氧化石墨烯的还原效果好，在室温下即可进行还原反应，能耗小，生产成本低，对环境无污染，适合工业化生产。
1031
0

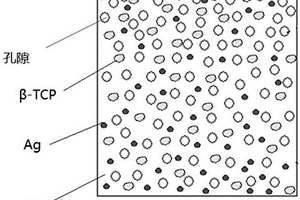

本发明公开了一种多相梯度分布的多孔Zn‑Ag‑TCP复合材料，包括：引发剂0.8‑1.8份，催化剂0.5‑1.0份，Zn‑Ag/β‑TCP复合浆料97.2‑98.7份。本发明还公开了一种多相梯度分布的多孔Zn‑Ag‑TCP复合材料的制备方法，包括：将水和正辛醇混合成混合溶剂；将单体甲基丙烯酸羟乙酯和交联剂分散到混合溶剂中制成预混液；在预混液中依次加入分散剂、造孔剂、β‑TCP粉、Ag粉和Zn粉制备成混合浆料，球磨后制备成复合浆料；将引发剂和催化剂加入到复合浆料中预热并离心后进行烧结，得到多相梯度分布的多孔Zn‑Ag‑TCP复合材料，具有可调孔隙度和降解速率的特点。
1063
0
一种梯度羟基磷灰石/镁复合材料的制备方法，首先将分散剂聚乙烯醇、镁粉和羟基磷灰石分散到无水乙醇中制备成镁-羟基磷灰石浆料；然后在镁-羟基磷灰石浆料内加入热饱和醋酸钙溶液；搅拌均匀后将浆料注入离心机内模具中离心，使浆料内的镁颗粒和羟基磷灰石颗粒形成连续的梯度分布；离心后的浆料连同模具放置在冷水中凝胶固化；凝胶固化后的梯度羟基磷灰石/镁试样经脱模、干燥后，在管式炉中氩气气氛保护烧结制备梯度羟基磷灰石/镁复合材料。其中羟基磷灰石在镁基体中呈现连续的梯度分布，具有良好的生物相容性及耐腐蚀性，降低镁合金的可降解速率，使新骨的生长和复合材料的降解相匹配。

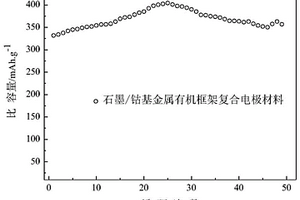

一种锂离子电池负极用石墨和钴基金属有机框架复合材料的制备方法及应用，将乙酸钴与有机基体间苯二甲酸混合并分散均匀，然后与石墨充分混合，得到乙酸钴‑有机基体间苯二甲酸石墨混合料；在石墨混合料中添加N‑N二甲基甲酰胺，搅拌均匀后倒入水热反应釜中水热反应；将水热反应釜中获得的反应物取出，清洗，沉降弃去上层清液，保留沉淀物，离心。将离心后获得的沉淀物室温下超声波分散后，干燥处理，得到石墨和钴基金属有机框架复合材料。优点是：制备方法简单，容易操作，所得的石墨和钴基金属有机框架复合材料作为锂离子电池负极活性物质，能有效改善石墨充放电过程中带来的体积变化，从而提高电池的循环寿命。
本发明公开了一种金属氧化物包覆多壁碳纳米管的复合材料及其制备方法、应用，其中所述复合材料的制备方法为首先将乙醇作为溶剂，将金属铈盐和尿素作为溶质，加入一定量的多壁碳纳米管，在溶剂热体系中制备前驱体，最后将前驱体在管式炉中氩气氛围煅烧制得最终产物。本发明提供的制备方法用料价格低廉、产物纯度高、分散性好且孔径可控制、工艺步骤简单，易于操作。所制得的由二氧化铈包覆多壁碳纳米管的珠链状复合材料，可直接作为超级电容器的电极材料，具有优异的电化学行为，可应用在高稳定性，电化学能源存储器件等场合。
892
0

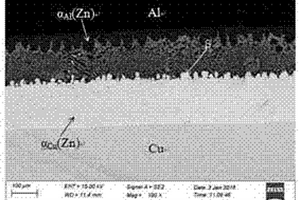

一种含锌高韧性复合层铜包铝复合材料的制备方法，对铜管内壁、锌箔表面和铝棒表面进行处理，去除氧化层；对铜管内壁用固体渗锌剂进行渗锌处理，得到渗锌铜管；用锌箔包裹铝棒并插装入所述渗锌铜管内；采用冷轧、冷挤压或冷拔加工，使铜、锌箔和铝实现机械复合；采用热处理方式使铜铝实现冶金结合，得到含锌铜包铝复合材料。优点是：工艺简单，操作方便。将锌箔置于铜铝之间，首先用冷加工成型方法将铜锌铝机械复合，而后用热处理方法使铜铝实现冶金结合。用锌来阻碍铜铝的互扩散，从而来控制复合层内不出现金属间化合物，得到由铜与铝的固溶体组成的复合层，使复合层具有高的韧性，获得具有高韧性复合层的铜包铝复合材料。
853
0
一种设有天然树皮表层的拉挤成型中空腹复合材料型材,它有一个复合材料型材基层,其特殊之处是在复合材料型材基层装饰面上拉挤成型有天然树皮表层。优点是外观美观、装饰性强,表面平整、结合牢固,产品档次高,广泛适用于建筑、高档装饰装潢等领域。

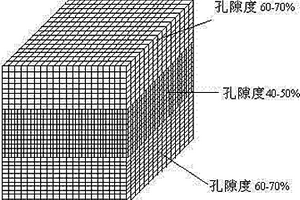

一种三维梯度网状碳纤维/HA/麦饭石医用复合材料的制备方法，按以下步骤：碳纤维编织成三维梯度网状碳纤维骨架；对三维梯度网状碳纤维骨架进行表面改性处理；纳米HA和纳米麦饭石复相陶瓷浆料制作，采用离心成型机将复相陶瓷浆料与三维梯度网状碳纤维骨架复合并烧结制成复合材料。优点是三维梯度网状碳纤维增强效果更佳，其中高孔隙度区域可以复合较多的HA，表面生物活性较好；低孔隙区域，碳纤维含量多，有助于提高HA基体的力学性能；采用离心注浆成型机可以确保复合材料生坯尺寸完整、缺陷少、密度高；在HA基体中加入的纳米麦饭石含有对人体有益的大量微量元素，并作为增强相提高HA基体的强度。?
731
0
本发明公开了一种毫米增强超高填充高刚高韧耐磨防腐复合材料,以热塑性塑料废旧塑料为基体材料,毫米级粗大颗粒为增强材料,热聚温控复合构成,其特征是:毫米颗粒填充数量是10%-90%体积份数。该技术突破了传统机械填充方法局限,创造出以毫米级粗大颗粒为增强材料,制备热塑性复合材料新方法,实现了最高填充量,成倍增加材料数量,节约能源。最高刚度,强度,韧性,极耐磨损,耐腐蚀,抗空蚀。最低成本和新功能的潜力。可制备一系列不同功能结构的复合材料,产品附加值很高,其优异的综合性能,代木、代钢、代玻璃刚,不锈钢,满足化工,石油、装甲、航海、管道、水利、车体、箱体等特殊工程需要。该技术已实现机械化生产,对废旧塑料开发利用实现了资源化无害化,材料增量化,产品增值化,质量提高一至二个数量级。并可循环加工利用。为热塑性复合材料在市场上应用,开发出一片产品和市场。将开拓一个新兴产业崛起。并可持续发展。
中冶有色为您提供最新的辽宁锦州有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年04月27日 ~ 29日
