全部
▼
热搜：
892
0
本发明属于电池领域，公开了一种高电压锂离子电池用电解液及含该电解液的锂离子电池。本发明的高电压锂离子电池用电解液包含锂盐、有机溶剂、含硫锂盐衍生物添加剂、氟代醚类添加剂和常规添加剂，其中，所述常规添加剂选自氟代碳酸乙烯酯、1,3丙烷磺内酯、碳酸乙烯亚乙酯、碳酸亚乙烯酯、碳酸丙烯酯、二氟磷酸锂中的一种或多种。该高电压锂离子电池用电解液中加入了含硫锂盐衍生物，含硫锂盐衍生物的加入，提高了SEI膜对锂离子的通透性，所以阻抗低，循环性能和低温性能好；氟代醚类添加剂有较高的氧化电位和较低的粘度，氟原子的引入使得氟代醚类添加剂具有一定的阻燃性，并且高温稳定性能好。
890
0
本发明公开了一种一次锂电池的负极极耳与锂负极片之间的连接结构，包括负极极耳和锂负极片，负极极耳包括一个条状镍片，条状镍片上均匀冲压有多个凹陷部，凹陷部中心设置有通孔，锂负极片与负极极耳经外力相互挤压后，锂负极片的第一面和条状镍片的第一面互相紧贴，同时锂负极片上的部分材料挤过通孔后在凹陷部的底面形成一个截面积大于通孔的覆盖面，其优点是锂负极片与负极极耳之间的接触比较可靠，不容易脱开，保证了锂锰电池的放电性能，同时由于在负极极耳冲压后形成凹陷部和通孔，大大地增加了负极极耳与锂负极片之间的接触面积，相比传统锂锰电池的放电性能有所提高。
1057
0
本发明申请涉及锂电池领域，公开了一种混合气体分级改性锂金属表面的方法及锂金属电池，利用不同比例氩气、氟化氢、二氧化硫和氧气的混合气体与锂金属表面发生分级反应，在锂金属表面构筑一种均匀致密的氟化锂和硫酸锂包覆层。通过控制混合气体的比例，在锂金属表面形成硫酸锂以及少量的氟化锂晶粒。再通过改变混合气体的比例，使锂金属表面内层以及硫酸锂表面形成较多的氟化锂。内外层的氟化锂和中间层的氟化锂相导通，提高了锂金属界面的导电性。中间层较多的硫酸锂及表面较少的硫酸锂则抑制了锂金属与空气中的水和氧发生反应，降低其对存储和使用环境的要求。同时，使用该工艺处理的锂金属组装成的锂金属电池，容量保持率和循环性能显著提高。
本发明涉及一种锂位银铜铬共掺杂协同氮硫掺杂碳包覆改性钛酸钡锂负极材料，其特征在于包括以下步骤：取硝酸钡、硝酸锂、硝酸银、硝酸铜、硝酸铬、纳米二氧化钛、石墨烯球磨混合，接着将所得的粉末在马弗炉中进行烧结，先在550℃恒温4小时进行预烧以分解盐类，接着在950℃烧结12小时，自然冷却到室温即可得到锂位银铜铬共掺杂钛酸钡锂。接下来，将所得的锂位银铜铬共掺杂钛酸钡锂放入瓷舟并置于管式气氛炉中，然后将盛放硫脲的另一个瓷舟也放入管式气氛炉，并置于气流的上游处，用氩气作为保护气，在600℃处理1小时，自然冷却到室温后，取出产物并研磨成粉，所得产物即为锂位银铜铬共掺杂协同氮硫掺杂碳包覆改性钛酸钡锂负极材料。
856
0
本发明公开了一种一次锂硫电池，所述锂硫电池包括硫正极、高浓度酯类电解液和其它必要的部分；所述的酯类溶剂包括碳酸酯、羧酸酯、硫酸酯和磷酸酯中的至少一种；锂盐在碳酸酯类溶剂中的浓度高于2mol/L。本发明采用高浓度酯类电解液的首次放电比容量高达1612mAh/g，已经接近于理论容量。并且，电池放电过程中多硫化锂的产生被有效抑制，不会发生穿梭效应，有效提高了一次锂硫电池的存储性能。
858
0
本发明公开了一种氯化焙烧法提取锂云母中锂的工艺方法，具体步骤如下：将锂云母矿进行粉碎过100～150目筛，得到锂云母矿粉；将锂云母矿分进行脱氟处理；将脱氟后的锂云母矿粉与复合氯盐进行研磨混合；将混合均匀地矿粉进行氯化焙烧，得到熟料；将熟料进行水浸，经过固液分离，得到浸出液，加入碱性沉淀剂，过滤，分离得到碳酸锂固体。本发明基于锂云母矿的碳酸锂提取工艺对锂云母矿进行处理，将锂云母矿与复合氯盐进行氯化焙烧处理，碳酸锂的提取率高，避免原料浪费，节约能耗，具有重要的市场应用价值。
本发明涉及锂离子电池负极材料技术领域，且公开了一种Fe2O3负载碳包覆纳米Co3O4的锂离子电池负极材料，包括以下配方原料：双层碳包覆Co3O4空心微球纳米纤维、FeCl3、碳纳米管、十六烷基三甲基溴化铵。该一种Fe2O3负载碳包覆纳米Co3O4的锂离子电池负极材料，SiO2包覆Co基金属有机骨架，在N2/O2氛围热裂解过程中，SiO2的包覆作用可以避免碳层与O2直接接触，形成形貌稳定的多孔碳结构，Co3O4空心微球纳米纤维缩短了锂离子的传输路径，通过双层碳包覆，内层多孔碳结构促进了电解液的渗透和锂离子的扩散，外层碳为N掺杂碳结构，具有优异的导电性，有利于形成稳定的SEI膜，通过热溶剂法在碳层表面形成纳米Fe2O3‑碳纳米管，为电荷和锂离子提供了传输通道。
1077
0

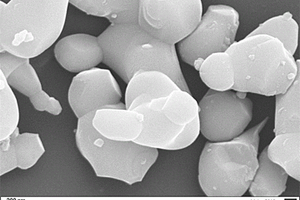

本发明属于锂离子电池技术领域，具体涉及一种使用改性磷酸铁锂的锂离子电池制备方法，包括如下步骤：(1)将改性磷酸铁锂、SP和PVDF在NMP中混合打浆，得到正极浆料；(2)将正极浆料均匀涂布至铝箔的两面，烘干溶剂，再真空干燥，降温后取出铝箔，冲切制片，得到正极片；(3)在手套箱中依次按照正极盖片、正极片、隔膜、金属锂片、垫片、弹片和负极盖片的顺序组装，加入2～3滴电解液，液压密封，得到扣式的锂离子电池。本发明使用水热原位生长方法合成复合材料，并通过高温煅烧重构包覆碳层的结构，得到LiFePO4@C，用于制备扣式锂电池的正极片，导电性优异，放电平台高于未改性的磷酸铁锂，循环性能优异。
846
0
本发明提供了一种锂离子电池用复合正极片、制备方法及其锂离子电池，属于锂电池技术领域。本发明包括集流体以及涂覆于集流体上的涂覆层，所述的涂覆层包括质量分数为10~50%的活性物质A和44%‑88%的活性物质B，活性物质A的化学式为LiMn1‑x‑yFexMyPO4/C；0.1≤x≤0.5，0.002≤y≤0.02，其中，主体材料的化学式为LiMn1‑x‑yFexMyPO4；0.1≤x≤0.5，0.002≤y≤0.02，同时含有的碳的质量分数为0.5~3%；本发明的正极片的锂离子电池循环性能、倍率性能和安全性都比较理想。
840
0
本发明公开了一种锂离子电池用碳硅包覆磷酸亚铁锂复合材料的制备方法，本发明制备的锂离子电池用碳硅包覆的磷酸亚铁锂复合材料，采用了特定工艺制备的多孔碳和多孔硅复合后的材料对磷酸亚铁锂进行包覆，使得碳硅均匀的分布于磷酸亚铁锂中，多孔结构更是使得包覆结构更为紧密，因此该复合材料在用于锂离子电池时，具有较高的导电性能和良好的循环稳定性，使得锂离子电池具有高的比容量以及较长的使用寿命。
879
0
一种高镁锂比盐湖卤水镁锂分离的方法，属于盐湖卤水提锂技术领域。本发明利用络合物对碱金属离子的选择性络合能力，与镁离子络合后提高了纳滤膜对镁离子的截留率，通过浓缩沉淀制取碳酸锂。本方法适用于高镁锂比盐湖卤水的提锂工艺中，镁锂分离效率高，工艺简单，简化了后续浓缩工艺，大幅度降低了生产成本，易于实现大规模工业化生产，有着良好的应用前景。

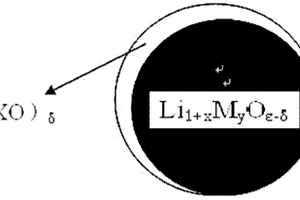

本发明提供式(I)所示原子比的全固态锂二次电池正极材料，其中，M为过渡金属元素；X为除了M和Li外的金属元素；0≤x≤0.33，0＜y≤3，0＜δ≤0.3，0＜ε≤5；所述全固态锂二次电池正极材料具有核壳结构，所述壳主要由X的氧化物组成。本发明提供的全固态锂二次电池正极材料的制备方法包括：将含Li化合物、含M化合物和含X化合物混合后进行烧结，得到烧结体，其中，M为过渡金属元素，X为除了M和Li外的金属元素；将所述烧结体研磨后进行退火，得到全固态锂二次电池正极材料。包含该全固态锂二次电池正极材料的全固态锂二次电池界面电阻显著降低，具有良好的倍率性能。本发明提供一种全固态锂二次电池。
本发明涉及锂离子电池技术领域，且公开了一种多孔NiCo2O4包覆镍钴铝酸锂的正极材料，二维层状形貌的LiNi0.8Co0.15Al0.05O2纳米片具有超高的比表面积，电化学脱锂、嵌锂的位点丰富，尿素的水解释放出氢氧根和碳酸根，与钴离子和镍离子相互作用，形成纳米针状结构，并且通过奥斯瓦尔德熟化过程，纳米针自组装形成纳米海胆状结构，形成纳米海胆状双金属碳酸盐氢氧化物前驱体，在高温热处理生成NiCo2O4的过程中，释放出二氧化碳和水蒸气，形成空心和介孔结构，得到多孔NiCo2O4包覆LiNi0.8Co0.15Al0.05O2层状纳米片，NiCo2O4包覆作用有利于降低LiNi0.8Co0.15Al0.05O2的容量衰减，提高正极材料的倍率性能，促进电子和锂离子的扩散和传输，降低电极的极化作用。
本发明涉及一种锂离子二次电池用负极材料、其制备方法以及以该材料作为负极活性材料的锂离子二次电池。锂离子二次电池用负极活性材料，包括锂钒氧化合物，所述锂钒氧化合物的振实密度小于1.4g/mL。本发明提供的锂钒氧化合物具有合适的疏松度，提高了电池的综合性能。
701
0

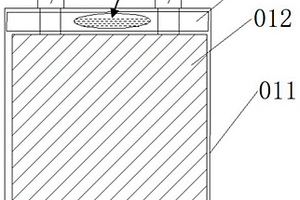

本发明提供一种锂电热失控火灾抑制胶囊及锂离子电池。锂电热失控火灾抑制胶囊包括在60℃～200℃范围内产生破口的胶囊容器和设于胶囊容器内部的热失控火灾复合抑制剂。锂离子电池包括壳体和如上任一所述的锂电热失控火灾抑制胶囊，锂电热失控火灾抑制胶囊设于壳体的内部。

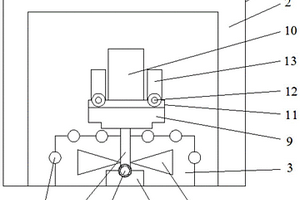

本发明公开了一种锂离子电池高镍正极材料的电磁场约束等离子体强化氧化焙烧方法，是将前驱体和锂源粉体均匀混合，置于焙烧装置中进行焙烧，持续通入含氧气体，通过等离子体放电使所述含氧气体产生带正电荷的活性氧，通过在所述焙烧装置中施加电磁场使所述活性氧的运动发生偏转，约束富集在前驱体和锂源粉体附近，合成高镍正极材料。本发明可以用碳酸锂作为锂源，在空气气氛下合成性能优异的高镍正极材料，显著降低材料制备成本。同时，本发明对提高高镍正极材料的综合性能具有重要意义，特别对降低高镍正极材料的阳离子混排度，提高材料的循环性能和倍率性能，降低材料碱性和改善材料加工性能具有显著效果。
804
0
本发明提供了一种智能析锂阻断电解液及其制备方法，以及锂离子电池。本发明提供的智能析锂阻断电解液，包括锂盐和有机溶剂；其中，共溶剂为氟代羧酸酯；所述氟代羧酸酯的碳原子个数为4～7，氟代位置处于酯基中远离碳氧单键的一侧。本发明采用一定的氟代羧酸酯作为共溶剂，与锂盐搭配形成电解液。采用上述电解液，可以与析出的锂反应，一旦有锂金属析出，随着反应的进行，电池会生成高阻抗界面，当阻值达到一定值后会阻断电流，达到智能析锂阻断的效果，消除安全隐患；同时，上述电解液可以降低电解液粘度、提高锂离子电导率，同时，其可以构筑低锂离子去溶剂化的界面层，提升锂离子在电解液及界面层的迁移速率，提升电池的电化学性能。
688
0

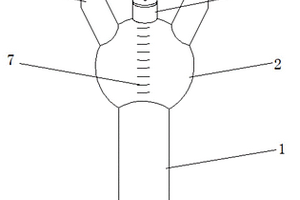

本发明公开了一种废旧动力锂离子电池中回收再生磷酸铁锂的方法，属于废旧动力锂离子电池回收、循环利用技术领域，一种废旧动力锂离子电池中回收再生磷酸铁锂的方法，包括以下步骤：前处理，粉碎处理，干燥处理，酸液处理，碱液处理，粗沉淀处理，球磨处理和焙烧处理，在粗沉淀处理步骤中，通过浮壳的上浮作用和堵块的初步阻挡作用使得磷酸铁锂前驱体粗沉淀过程得到一个自动定量沉淀的控制，无需第三方人力控制，解放了劳动力，且絮凝剂不会意外过量加入，可至少将磷酸铁锂前驱体粗沉淀的沉淀质量提高三到五个百分比，相比于现有的从废旧动力锂离子电池中回收再生磷酸铁锂的回收方法产生了显著性的进步。
一种锂位钠掺杂协同氮掺杂碳包覆改性钛酸钡锂负极材料，包括以下步骤：取硝酸钡、硝酸锂、乙酸钠、二氧化钛、碳黑球磨混合，接着将所得的粉末在马弗炉中进行烧结，先在650℃下恒温5小时进行预烧以分解盐类，接着再在950℃烧结10小时，自然冷却到室温即可得到锂位钠掺杂钛酸钡锂。接下来，将所得的锂位钠掺杂钛酸钡锂放入瓷舟并置于管式气氛炉中，然后将盛放三聚氰胺的另一个瓷舟也放入管式气氛炉，并置于气流的上游处，用氩气作为保护气，在650℃下处理2小时，自然冷却到室温后，取出产物并研磨成粉，所得产物即为锂位钠掺杂协同氮掺杂碳包覆改性钛酸钡锂负极材料。
648
0
本发明提供了一种预锂化方法，包括：将锂箔压制于负极片的两侧，得到复合锂箔的负极片；将所述复合锂箔的负极片、正极片、隔膜与电解液组装成软包电池，高温静置。与现有技术相比，本发明无需采用超薄锂箔，可使N/P比降低，并可精确控制预锂量，进而使电池中值电压大幅提高，从而提升能量密度；另外负极储存了微过量的锂在后期循环过程中可释放出补充正极锂的不可逆消耗，使得电池体系有活性锂的补充，从而抵消SEI破裂、重构损失的锂及其它不可逆消耗的锂，从而提升了锂电池的循环性能。
996
0
本发明公开了一种锂离子电池用硼、铝掺杂锰酸锂复合材料的制备方法，包括如下步骤：(1)制备硼、铝掺杂锰酸锂前躯体；(2)制备介孔碳；(3)将上述介孔碳和上述前躯体机械混合，经球磨混合均匀后在管式炉中于氦气气氛下煅烧，得到多孔碳包覆的硼、铝掺杂锰酸锂复合材料。本发明制备的锂离子电池用硼、铝掺杂的锰酸锂复合材料，采用了硼和铝对锰酸锂进行改性，提高了材料的循环稳定性，还采用了特定工艺制备的介孔碳硅对掺杂硼、铝的锰酸锂进行了烧结包覆，使得材料的导电性提高，因此该复合材料在用于锂离子电池时，使得锂离子电池具有高的比容量以及较长的使用寿命。
755
0

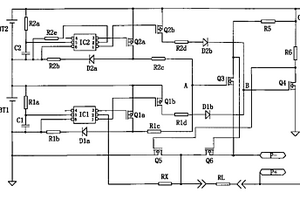

一种多节串联锂电池的充放电保护电路,包括有至少两节依次相互串联的锂电池、外接负载以及充电电源;其特征在于每一节所述锂电池的两端均对应地连接有一个取样电路和一个信号转换电路,还包括有一个公共执行电路。本发明充分应用单节锂电池保护芯片,将每个锂电池配合一个单节电池保护芯片,并配合场效应管而形成一个单元回路;每个单元回路包括一个取样电路和一个信号转换电路,用来监测每一节锂电池的电压并输出控制信号;再通过由场效应管为核心的执行电路来总体控制每一个锂电池的充放电电压和电流,只要当其中的一节锂电池工作电压过高或过低,或者锂电池的工作电流过高时,电路的充电或放电开关就会关闭,以达到保护锂电池的目的。
631
0
本发明公开了一种二氟磷酸锂的制备方法及锂离子电池非水系电解液，在惰性气体保护下，以有机溶剂为反应介质，使六氟磷酸锂与醚类化合物在内层含有PFA或PTFE保护层的反应容器中反应，反应温度为50～150℃，反应时间为5～20h，反应结束后将产物过滤、干燥得到二氟磷酸锂产品。本发明还涉及上述方法制备的二氟磷酸锂的锂离子电池非水系电解液，包括以下组份：二氟磷酸锂：0.5～2.0％；电解质盐：15～20％；有机溶剂：80～85％。通过该方法制备二氟磷酸锂，操作简单，条件温和，提纯方便，能得到高纯度二氟磷酸锂。
956
0
本发明涉及锂硫电池技术领域，且公开了一种壳核结构多孔碳‑TiO2锂硫电池正极材料，包括以下配方原料及组分：S负载TiO2复合材料、聚苯乙烯树脂、纳米SiO2、催化剂。该一种壳核结构多孔碳‑TiO2锂硫电池正极材料，中空结构的纳米多孔TiO2的空腔和孔隙结构中为升华硫通过丰富的生长位点，对锂多硫化物具有很强的吸附性能，升华硫进入到TiO2的空腔和孔隙结构中，抑制了锂多硫化物溢出而被电解液溶解的现象，三维结构的聚苯乙烯分子聚合物通过高温炭化和氢氟酸刻蚀，形成三维网络结构多孔碳材料，具有丰富的介孔和孔隙结构，将S负载TiO2完全包覆住形成壳核结构，三维网络结构可以很好地抑制硫正极材料的体积和收缩的膨胀现象。
862
0
本发明公开了一种锂离子常电电池控制系统，包括锂离子常电电池单体控制板和双向DC/DC变换器以及充放电端口；双向DC/DC变换器的一端经充放电端口与车载DC/DC电源连接，双向DC/DC变换器另一端与锂离子常电电池单体控制板连接，锂离子常电电池单体控制板与锂离子常电电池模组连接；所述双向DC/DC变换器，用于在检测到来自车载DC电源的输入电流时，控制车载DC电源向锂离子常电池模组充电；或在没有检测到来自车载DC电源的输入电流时，控制锂离子常电池模组放电。另外，还公开了一种锂离子常电电池。采用本发明，节省了能源，提高了常电电池的使用寿命。
1098
0
本发明涉及一种用于锂离子电池活性材料的钛酸锂复合纤维球的制备方法，包括以下步骤：1.商业化钛酸锂材料与纤维球混合；2.喷雾干燥；3.高温碳化。喷雾干燥处理可以使钛酸锂颗粒与纤维素纤丝一块团聚，最终形成复合钛酸锂纤维球。通过对纤维素的高温碳化处理，使复合材料的结构更加稳固。这种简单的干燥加碳化的一步成型法极大的简化了目前用于锂电的钛酸锂材料，降低了材料的生产成本。此材料独特的多孔结构有利于离子和电池的传输，并且纤维素的包覆也极大的降低了与电解液的副反应，减少了气体的产生，所以此材料对高功率长寿面锂离子电池及其适合。
1070
0

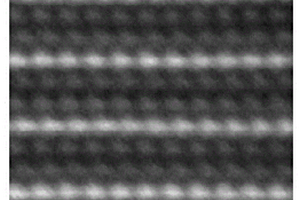

本发明公开了一种用于锂离子电池阳极的新型MAX相材料及其制备方法。所述用于锂离子电池阳极的新型MAX相材料的化学式为Mn+1AXn，其中M包括Sc、Ti、V、Zr、Nb、Mo、Hf中的任意一种或者两种以上的组合，A为Sn元素，X为C元素和/或N元素，n为1、2、3或4。该新型MAX相材料具有六方晶系结构，晶胞由Mn+1Xn单元与Sn原子交替堆垛而成。本发明获得的新型MAX相材料能够提供390mAh g‑1(0.1A g‑1)的锂离子存储容量，在1000次循环后(1A g‑1)仍然保持90％容量，库仑效率接近100％，具有非常优异的循环稳定性和充放电可逆性，在高性能锂离子电池领域有巨大的应用潜力。
791
0

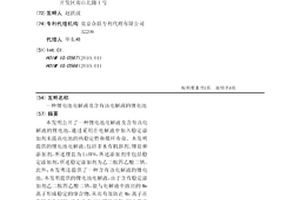

本发明公开了一种锂电池电解液及含有该电解液的锂电池，通过采用在电解液中加入稳定添加剂来提高电池的热稳定性和循环寿命。本发明提供的锂电池电解液，包括非水有机溶剂、锂盐和添加剂，所述锂盐为LiBF6，所述添加剂中包括稳定添加剂，所述稳定添加剂为乙二胺四乙酸二钠。此外，本发明还提供了一种含有该电解液的锂电池。本发明提供的锂电池电解液，由于含有稳定添加剂乙二胺四乙酸二钠，能与电解液中溶出的Mn离子形成稳定的络合物，从而有效防止Mn离子在负极产生沉积，不会改变SEI膜的结构，因此提高了锂电池的热稳定性和循环寿命。
中冶有色为您提供最新的浙江有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
2025年04月27日 ~ 29日
