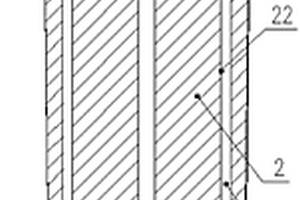

本发明公开一种三水路滤芯及净水机,其中,三水路滤芯包括滤芯接头组件、滤筒及设置在滤筒内的滤膜组件;滤芯接头组件包括滤帽及内接头;滤帽设有上废水腔及上净水腔;滤帽还包括设置在顶部的净水口及废水口;内接头包括第一柱体、第二柱体及跨接管;第一柱体的上端设有第二柱体,下端设有跨接管;滤膜组件包括中心管及套设在中心管外围的滤膜件;三水路滤芯还包括下废水腔及下净水腔;第一柱体内设有连通上、下净水腔的净水通道;第二柱体嵌设在上废水腔中,且内设有贯通第一柱体的废水通道;跨接管与下废水腔相通;废水通道的上端与上废水腔相通,下端与跨接管相通。本发明结构紧凑、装配工序少,制造成本低。
本实用新型公开了一种净水系统,包括:膜滤芯、原水管路、纯水管路、废水管路,纯水回流管路、废水储水装置、第一支路和第二支路;第一支路一端与废水腔连接,另一端与第二控制阀上游的废水管路连接,废水管路内的水可控的通过第一支路单向回流至废水腔内;第二支路一端与废水腔连接,另一端与第一控制阀与增压装置之间的原水管路连接,废水腔内的水通过第二支路可控的单向回流至原水管路;纯水和原水管路上的原水混合后通过原水端进入膜滤芯,将残余在膜滤芯内的浓水排出,进入膜滤芯后一定程度上降低膜滤芯内的膜前水浓度,使得停机后膜前水渗透至膜后,膜后水TDS值能处于不影响饮水健康的范围,废水回流至废水腔储存备用。
本发明公开了一种净水设备,包括:用于盛放原水的源水箱、过滤组件、净水箱、废水管、电磁阀和控制阀,过滤组件与源水箱相连以对原水进行过滤而产生净水和浓缩水。净水箱与过滤组件相连以接收净水。废水管与过滤组件相连以排出浓缩水。电磁阀串联在废水管上以打开或关闭废水管。控制阀串联在废水管上且位于电磁阀的下游,控制阀被构造成在废水管内的压力大于溢流压力值时控制阀打开,其中溢流压力值大于过滤组件未排放浓缩水时废水管内的压力。根据本发明实施例的净水设备,源水箱从电磁阀漏出的原水不会通过废水管排出,可以避免产生虹吸现象,且使得净水设备的结构简单,线路减少,便于净水设备的安装,减少了安装人员且降低了成本。

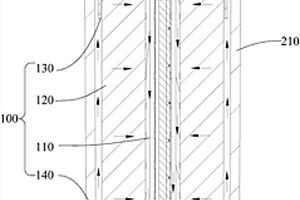

本发明公开一种反渗透净水系统和反渗透净水器,其中,反渗透净水系统包括进水管路、反渗透滤芯、纯水管路和废水管路,反渗透滤芯设有入水口、纯水出水口和废水出水口;反渗透滤芯包括壳体和设置于壳体内的反渗透膜元件;反渗透膜元件的侧面设有与入水口相连通的原水入口,所反渗透膜元件的端面上设有与纯水出水口相连通的纯水出口和与废水出水口相连通的废水出口;废水管路上设有废水阀,废水阀设有连通废水阀的进水腔和出水腔的过水通孔,在废水阀关闭阀口的状态下,进水腔中的水流经过水通孔进入出水腔,过水通孔的孔径为0.4‑0.7mm。本发明技术方案可以提高原水回收率。
本实用新型公开了一种反渗透过滤系统和具有其的饮水机。该过滤系统包括:第一增压水泵;反渗透膜滤芯,反渗透膜滤芯与第一增压水泵之间通过单向阀连接以使原水通过第一增压水泵流入反渗透膜滤芯内,反渗透膜滤芯具有原水入口、纯水出口和废水出口;第一废水流路,第一废水流路与废水出口相连以将废水出口排出的废水流出;纯水流路,纯水流路与纯水出口相连;储水装置,储水装置与纯水流路相连以接收纯水流路流出的纯水;冲洗流路,冲洗流路连接至储水装置和反渗透膜滤芯之间以将储水装置中的水冲入反渗透膜滤芯中冲洗;第二废水流路,第二废水流路与第一废水流路并联且与原水入口相连,以排出从反渗透膜滤芯中冲洗后的废水。
本发明提供的滤材安装座,包括座体,所述座体上设置有用于装接滤材模组的安装腔,所述安装腔底部设置有废水接口,所述座体底侧对应所述废水接口位置延伸设置有阀安装部,所述阀安装部上形成有与所述废水接口连通的阀安装腔,所述阀安装部上设置有与所述阀安装腔连通的废水出口;所述阀安装腔中设置有用于引导废水从所述废水接口单向流至所述废水出口的单向导水阀;还包括一种应用该滤材安装座的过滤组件及滤芯结构,通过该滤材安装座的设置,使其装接的滤材模组底侧排出的废水能直接地经由所述单向导水阀排放,从而有效避免其应用的滤材模组底侧废水输出端的高TDS溶质积累并渗透到纯水侧。
本发明公开一种净水器及更换滤芯的提醒方法,其中,该净水器包括过滤装置,该过滤装置包括原水端、净水端和废水端,所述净水器还包括用于检测所述废水端出水流量的流量计、与所述流量计连接并根据所述流量计的测量结果获得所述废水端的累计出水量的处理器,以及显示所述累计出水量的提醒装置。本发明技术方案中,过滤装置包括原水端、净水端和废水端,在废水端设置有用于检测废水量的流量计,处理器根据流量计的测量结果得出废水端的累积出水量,并通过提醒装置显示废水端的累积出水量来提醒用户滤芯的使用情况,以便用户及时更换滤芯。

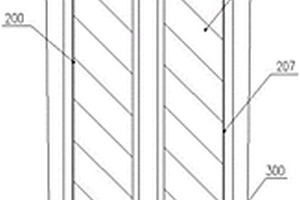

本发明提供的侧进水的新型过滤组件,包括:滤材模组,其包括中心管及绕所述中心管设置的反渗透膜层,所述反渗透膜层的侧面设置有可供原水输入的原水输入端,所述反渗透膜层的一端设置有废水输出端;其特征在于,所述废水输出端连通有可受水压作用而产生有形变变化的形变导水结构;形变后的所述形变导水结构引导该废水输出端输出的废水沿单方向地排离所述过滤组件进行导出;还包括一种应用该过滤组件的滤芯结构,通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康;同时通过侧进水设置方式,能够提升过滤组件原水输入速度,有利于加快纯水制取速度,且使滤芯内部结构及水路设置具有更多的变化调整。

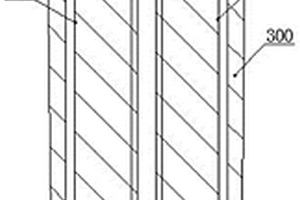

本发明提供的新型过滤组件,包括:滤材模组,其包括中心管及绕所述中心管设置的反渗透膜层,所述反渗透膜层两端分设有原水输入端及废水输出端;其特征在于,所述废水输出端位置设置有可受水源压力而产生有形变变化的形变导水结构;形变后的所述形变导水结构引导该废水输出端输出的废水沿单方向地远离所述滤材模组进行导出;还包括一种应用该过滤组件的滤芯结构,通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康。
本实用新型提供的侧进水的新型过滤组件,包括:滤材模组,其包括中心管及绕所述中心管设置的反渗透膜层,所述反渗透膜层的侧面设置有可供原水输入的原水输入端,所述反渗透膜层的一端设置有废水输出端;其特征在于,所述废水输出端连通有可受水压作用而产生有形变变化的形变导水结构;形变后的所述形变导水结构引导该废水输出端输出的废水沿单方向地排离所述过滤组件进行导出;还包括一种应用该过滤组件的滤芯结构,通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康;同时通过侧进水设置方式,能够提升过滤组件原水输入速度,有利于加快纯水制取速度,且使滤芯内部结构及水路设置具有更多的变化调整。
本发明提供的过滤组件,包括滤材模组,其顶侧设置有原水输入端及纯水输出端,其底侧设置有废水输出端;水口连接座,其设置于所述滤材模组顶侧;所述水口连接座上对应所述原水输入端设置有原水进口、对应所述纯水输出端设置有纯水出口;滤材安装座,其设置于所述滤材模组底侧,所述滤材安装座上对应所述废水输出端设置有废水出口,所述废水出口上设置有用于引导废水单向排出的单向导水阀;还包括一种应用该过滤组件的滤芯结构,通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康。
本实用新型提供的侧进水的过滤组件,其特征在于,包括滤材模组,其包括中心管及绕所述中心管设置的反渗透膜层,所述反渗透膜层的侧面设置有可供原水输入的原水输入端,所述反渗透膜层的一端设置有废水输出端;所述废水输出端连通有可受水压作用而产生弹性活动的弹性导水结构,活动后的所述弹性导水结构引导该废水输出端输出的废水沿单方向地排离所述过滤组件进行导出;还包括一种应用该侧进水的过滤组件的滤芯结构,通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康;同时通过侧进水设置方式,能够提升过滤组件原水输入速度,有利于加快纯水制取速度,且使滤芯内部结构及水路设置具有更多变化调整。
本发明提供的简易型过滤组件,包括:滤材模组,其包括中心管及绕所述中心管设置的反渗透膜层,所述反渗透膜层一端设置为原水输入端,另一端设置为废水输出端;所述废水输出端位置设置有用于引导废水汇集的集水部,所述集水部的废水汇集端设置有用于引导废水沿单方向地远离所述滤材模组进行导出的单向导水结构;还包括一种应用该过滤组件的滤芯结构,通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康。

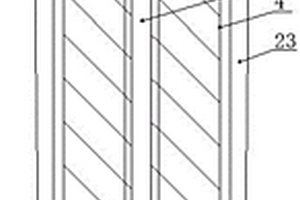

本发明公开一种反渗透滤芯、反渗透净水系统和反渗透净水器,其中,反渗透滤芯包括膜元件和外壳,膜元件包括中心管组、多个反渗透膜片组、第一端盖以及第二端盖,中心管组包括纯水管以及多个废水管;多个反渗透膜片组环绕中心管组设置;第一端盖和第二端盖分别盖合于多个反渗透膜片组和中心管组的两端;第一端盖设有纯水排出口;第二端盖设有废水排出口;外壳包括瓶体和盖体,膜元件安装于外壳中,盖体设有纯水腔,纯水腔与纯水排出口密封连通,瓶体的设置有原水腔和废水腔,原水腔和膜元件与瓶体之间的空隙连通,废水腔和废水排出口密封连通。本发明技术方案可以简化反渗透滤芯的外壳的盖体处的结构。
本实用新型提供的侧进水的简易型过滤组件,其特征在于,包括:滤材模组,其包括中心管及绕所述中心管设置的反渗透膜层,所述反渗透膜层的一端设置有废水输出端,所述反渗透膜层的侧面设置有可供原水输入的原水输入端;所述废水输出端位置设置有用于引导废水汇集的集水部,所述集水部的废水汇集端设置有用于引导废水沿单方向地远离所述滤材模组进行导出的单向导水结构;还包括一种应用该过滤组件的滤芯结构,通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康;同时通过侧进水设置方式,能够提升过滤组件原水输入的速度,有利于加快纯水的制取速度,且使滤芯的内部结构及水路设置具有更多的变化调整。
本实用新型提供的一种可冲洗回流的净水系统,包括用于原水输入的原水端、用于纯水输出的纯水端及用于废水排出的废水端,还包括RO膜滤芯,所述RO膜滤芯上设置有净水进口、纯水出口及废水出口;水流沿所述原水端与所述净水进口流动,构成有RO进水流道;水流沿所述纯水出口与所述纯水端流动,构成有RO出水流道;水流沿所述废水出口与所述废水端流动,构成有废水流道;所述废水流道中沿所述废水出口至废水端方向依次设置有第一废水阀及第二废水阀,所述第一废水阀的下游位置延伸设置有令水流沿所述第一废水阀与所述净水进口流动的冲洗流道;该净水系统的设置应用,可降低净水系统待机后重启的首杯水TDS值。
本实用新型提供的弹性导水式滤芯结构,包括具有内腔的壳体,所述壳体上设置有与所述内腔连通的原水口、纯水口及废水口;所述内腔中设置有过滤组件,所述过滤组件包括滤材模组,所述滤材模组包括中心管及绕所述中心管设置的反渗透膜层;所述反渗透膜层上设置有原水输入端与废水输出端;所述废水输出端上设置有可受水源压力而产生有弹性活动的弹性导水结构,活动后的所述弹性导水结构引导该废水输出端输出的废水沿单方向地远离所述滤材模组进行导出;通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康。
本实用新型提供的简易型滤芯结构,包括具有内腔的壳体,所述壳体上设置有与所述内腔连通的原水口、纯水口及废水口;所述内腔中设置有过滤组件,所述过滤组件包括滤材模组,所述滤材模组包括中心管及绕所述中心管设置的反渗透膜层;所述反渗透膜层上设置有原水输入端与废水输出端;所述废水输出端位置设置有用于引导废水汇集的集水部,所述集水部的废水汇集端设置有用于引导废水沿单方向地远离所述滤材模组进行导出的单向导水结构;通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康。
本实用新型提供的竖向式滤芯结构,包括具有内腔的壳体,所述壳体上设置有与所述内腔连通的原水口、纯水口及废水口;所述内腔中设置有过滤组件,所述过滤组件包括滤材模组,所述滤材模组包括中心管及绕所述中心管设置的反渗透膜层;所述反渗透膜层一端设置为原水输入端,另一端设置为废水输出端;所述废水输出端位置设置有用于引导废水沿单方向地远离所述滤材模组进行导出的单向导水结构;所述原水口与所述原水输入端形成连通,所述纯水口与所述中心管形成连通,所述废水输出端与所述废水口之间由所述单向导水结构形成有用于废水单向导出的导向连通;通过该滤芯结构的设置,有效解决相应的净水装置初始出水TDS超标的问题,保证用户的饮水健康。
本实用新型提供的侧进式滤芯结构,包括具有内腔的壳体,壳体上设置有与内腔连通的原水口、纯水口及废水口;内腔中设置有过滤组件,过滤组件包括滤材模组,滤材模组包括中心管及绕中心管设置的反渗透膜层;反渗透膜层的侧面设置有可供原水输入的原水输入端,反渗透膜层的一端设置有废水输出端,废水输出端上设置有用于引导废水沿单方向地排离滤材模组进行导出的单向导水结构;原水口与原水输入端形成连通,中心管与纯水口形成连通,废水输出端经单向导水结构而与废水口之间形成有用于废水单向导出的导向连通。该滤芯结构有效解决初始出水TDS超标问题;侧进水方式提升过滤组件原水输入速度,且滤芯内部结构及水路设置具有更多变化调整。
本发明公开了一种净水设备,其包括:原水箱、净水箱和废水箱;过滤装置,过滤装置与原水箱之间通过第一管路连通,与废水箱之间通过第二管路连通,与净水箱之间通过第三管路连通;控制装置,控制装置包括:设置在第一管路上的增压泵;废水阀,废水阀设置在第二管路上;控制器,与增压泵和废水阀分别相连,控制器根据原水箱的容量和废水箱的容量计算增压泵和废水阀的工作时间比例,并根据工作时间比例对增压泵和废水阀分别进行控制。这样,根据增压泵与废水阀的最佳工作时间比例,能够实现过滤一箱原水,排满一箱废水,减少了废水的排放量以及用户倒废水的次数,方便用户使用。本发明还公开了一种净水设备的控制装置及一种净水设备的净水控制方法。

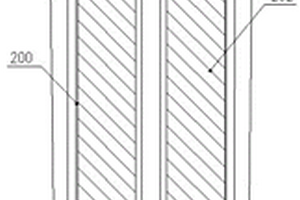

本实用新型公开了一种简易型过滤组件,包括:滤材模组,滤材模组包括中心管及绕中心管设置的反渗透膜层,反渗透膜层一端设置为原水输入端;反渗透膜层相对于原水输入端的另一端封闭,反渗透膜层的侧面设置有废水输出端,废水输出端位置设置有用于引导废水汇集的集水部,集水部的废水汇集端设置有用于引导废水沿单方向地远离滤材模组进行导出的单向导水结构。有益效果:有效引导废水单向导出远离滤材模组,避免废水堆积,从而避免废水往纯水端渗透的情况,有效解决净水装置初始出水TDS超标的问题,保证用户的饮水健康;若该过滤组件横向摆放,可以达到最佳的排废水效果。
本实用新型公开了一种侧排式滤芯结构,包括设置有内腔的壳体,壳体上设置有原水口、纯水口和废水口;内腔中设置有过滤组件,过滤组件包括滤材模组,滤材模组包括中心管及围绕中心管设置的反渗透膜层,反渗透膜层的一端设置有原水输入端;反渗透膜层侧面设置有废水输出端,废水输出端位置设置有用于引导废水沿单方向地远离滤材模组进行导出的单向导水结构;原水口与原水输入端形成连通,纯水口与中心管形成连通,废水输出端与废水口之间由单向导水结构形成有用于废水单向导出的导向连通。引导废水单向导出远离滤材模组,避免废水堆积,避免废水往纯水端渗透的情况,解决净水装置初始出水TDS超标的问题;该过滤组件横向摆放能达到最佳的排水效果。

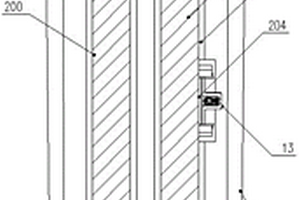

本实用新型公开了一种侧出水的过滤组件,包括滤材模组,滤材模组包括中心管及围绕中心管设置的反渗透膜层,反渗透膜层一端设置为原水输入端,反渗透膜层相对于原水输入端的另一端封闭以防止废水从反渗透膜层端面流出,反渗透膜层的侧面设置有废水输出端,废水输出端上设置有可受水源压力而产生弹性形变的弹性导水结构,形变后的弹性导水结构引导该废水输出端输出的废水沿单方向地排离滤材模组进行导出。有益效果:有效引导废水单向导出远离滤材模组,避免废水堆积,从而避免废水往纯水端渗透的情况,有效解决净水装置初始出水TDS超标的问题,保证用户的饮水健康;若该过滤组件横向摆放,可以达到最佳的排废水效果。
本发明公开了一种侧出水的新型过滤组件,包括滤材模组,滤材模组包括中心管及围绕中心管设置的反渗透膜层,反渗透膜层一端设置为原水输入端,反渗透膜层相对于原水输入端的另一端封闭,反渗透膜层的侧面设置有废水输出端,废水输出端上设置有可受水源压力而产生有形变变化的形变导水结构;形变后的形变导水结构引导该废水输出端输出的废水沿单方向地远离所述滤材模组进行导出。有益效果:有效引导废水单向导出远离滤材模组,避免废水堆积,从而避免废水往纯水端渗透的情况,有效解决净水装置初始出水TDS超标的问题,保证用户的饮水健康;同时,当该过滤组件横向摆放时,可以达到最佳的排废水效果。

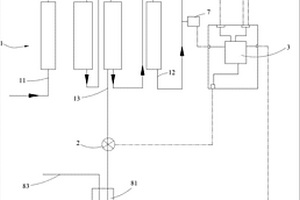

本实用新型公开一种水路系统和净水器,其中,水路系统包括原水端、纯水端、废水端、滤芯组件、TDS检测装置、废水控制阀和电控板,原水自原水端、纯水和废水分别自纯水端和废水端流入、流出水路系统;滤芯组件用于过滤原水,分离纯水和废水,具有分别与原水端、纯水端和废水端相连通的原水口、纯水口和废水口;TDS检测装置和废水控制阀串联设于废水口与废水端之间,检测废水的溶解性固体总量;废水控制阀的开度可调,调节废水的流量;电控板与TDS检测装置和废水控制阀电连接,当TDS检测装置检测的废水的溶解性固体总量大于设定上限值时,分别控制废水控制阀增大废水的流量。本实用新型技术方案可防止水路系统的堵塞。
本发明公开了一种简易型过滤组件,包括:滤材模组,滤材模组包括中心管及绕中心管设置的反渗透膜层,反渗透膜层一端设置为原水输入端;反渗透膜层相对于原水输入端的另一端封闭,反渗透膜层的侧面设置有废水输出端,废水输出端位置设置有用于引导废水汇集的集水部,集水部的废水汇集端设置有用于引导废水沿单方向地远离滤材模组进行导出的单向导水结构。有益效果:有效引导废水单向导出远离滤材模组,避免废水堆积,从而避免废水往纯水端渗透的情况,有效解决净水装置初始出水TDS超标的问题,保证用户的饮水健康;若该过滤组件横向摆放,可以达到最佳的排废水效果。

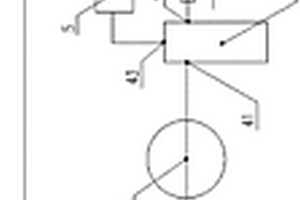

本发明公开了一种饮水机的净水系统,该净水系统包括:第一增压泵,第一增压泵通过进水阀与水源相连;净水滤芯,净水滤芯与第一增压泵相连,净水滤芯具有原水入口、净水出口和废水出口;废水缓冲装置,废水缓冲装置与废水出口相连以对废水进行缓冲;废水流路,废水流路连接在废水缓冲装置和外部自来水龙头之间以将废水流路流出的废水利用。根据本发明的饮水机的净水系统,净水滤芯的废水可排至废水缓冲装置内,在废水缓冲装置中的废水需要排出时,可打开外部自来水龙头以排出废水作洗涤等用途,从而可实现废水的再利用,同时在一定程度上可延长净水滤芯的使用寿命。
