湖北有色金属材料制备及加工技术理论与应用

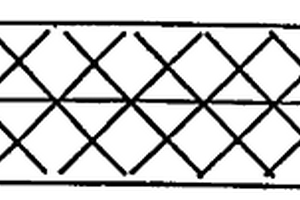

可控制热膨胀系数的碳纤维增强树脂基复合材料的制备方法 854

 0

本发明提供了可控制热膨胀系数的碳纤维增强树脂基复合材料的制备方法,该方法利用碳纤维的高强度、高模量、低密度的特点,在纤维的0°方向上具有负的热膨胀系数的重要特性。通过改变复合材料中碳纤维的铺层角度及纤维体积含量,达到控制复合材料某一方向的热膨胀系数的目的,制备出热膨胀系数接近零的低热膨胀系数碳纤维增强树脂基复合材料。

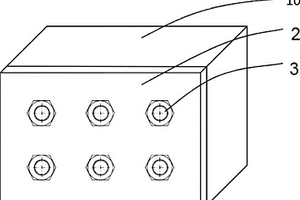

预埋金属螺母复合材料箱体的RTM成型模具及方法 628

 0

本发明公开了一种预埋金属螺母复合材料箱体的RTM成型模具，包括阴模、阳模以及螺栓，阴模上设置有注胶口、出胶口及螺纹孔，阳模上依次铺放有下层纤维织物、复合材料板和上层纤维织物，复合材料板上嵌套有多组金属螺母，上层纤维织物包覆复合材料板并预留螺母容置孔，螺栓依次穿过阴模的螺纹孔、上层纤维织物的螺母容置孔后旋入金属螺母，还公开了其RTM一体成型工艺；本发明制造的复合材料箱体自带有金属螺母，能够稳定的安装于其它设备上，有效避免复合材料打孔造成的结构和力学损伤，保证复合材料箱体的密封性能，可以实现复合材料箱体与金属结构或其他设备的连接固定，稳定性更好，箱体密封性优异。

具有光催化活性的纤维素复合材料及其制备方法和应用 617

 0

本发明公开了一种具有光催化活性的纤维素复合材料及二氧化钛薄膜的制备方法。该方法将5-50g再生纤维素膜洗净并在无水乙醇中浸泡20-100min后,置于50-500mL二氧化钛溶胶中,搅拌,加入体积为20-1000mL浓度为0.1-0.5mol/L的氢氧化钠溶液,搅拌反应2-72h,于室温下干燥得到具有光催化活性的纤维素复合材料。将所得复合材料在马弗炉中高温烧结,得到二氧化钛薄膜。本发明利用可再生资源,成本低廉,合成工艺简单,合成过程绿色无污染,所得的纤维素复合材料具有很好抗紫外的性能,良好的紫外光催化降解有机污染物的性质,同时保持了再生纤维素较高的力学性能;所得的二氧化钛薄膜具有良好的光电和光催化性能。

用于低频吸声的稀土氧化物/橡胶复合材料的制备方法 940

 0

本发明涉及一种用于低频吸声的稀土氧化物/橡胶复合材料的制备方法,包括以下步骤:1)稀土氧化物的预处理;2)原料的选取;3)在密炼机或开炼机中,依次加入预处理后的稀土氧化物、橡胶、氧化锌、硬脂酸、硫磺、软化剂和二硫化苯并噻唑,混炼,得到混炼胶;然后将混炼胶硫化,得到用于低频吸声的稀土氧化物/橡胶复合材料。本发明的有益效果是:1、提高复合材料的力学性能;2、重量比混凝土与重金属板材轻;3、该方法工艺简单、生产成本低;4、有利于提高稀土氧化物/橡胶复合材料的流动性能和加工性能。

聚酰胺/累托石纳米复合材料的母料及其制备方法 1020

 0

本发明涉及一种聚酰胺/累托石纳米复合材料的母料及其制备方法,属于有机高分子复合材料领域。按质量份数取有机累托石20～80,聚酰胺20～80,抗氧剂0.1～1.0,经双螺杆挤出机熔融混炼挤出、冷却、切粒制成。本母料与聚酰胺基体树脂相容性好,利于累托石剥离并均匀分散于基体中,形成聚酰胺/累托石纳米复合材料。本母料最显著的特点是能提高聚合物的拉伸强度、弯曲强度及弹性模量,并能使冲击强度基本不变或有所增加,达到既增强、增刚又保韧的目的。本母料还能明显提高聚合物的热变形温度、气体阻隔性、阻燃性及抗紫外线性能。本母料可广泛应用于制备各种聚酰胺纳米复合材料,适于塑料、橡胶和纤维的改性与加工。本发明方法简便、易工业化生产。

高含油热塑性弹性体SEBS阻燃复合材料及其制备方法 963

 0

本发明提供了一种高含油热塑性弹性体SEBS阻燃复合材料,其原料的重量份数为:80-200份SEBS、100-300份白油、5-40份氢氧化铝和氢氧化镁中的至少一种、70-125份APP和10-40份IPPP中的至少一种。本发明还提供了上述复合材料的制备方法。本发明通过使高含油热塑性弹性体材料SEBS与阻燃剂形成复合材料,令高含油热塑性弹性体材料在保有原来的属性的同时,也可以达到阻燃的目的,因此能够应用于更宽阔的领域。同时,本复合材料不仅无毒害,对环境友好,而且添加的阻燃剂综合成本也低,具有实用性。

等截面积的复合材料板簧结构 929

 0

本实用新型提供一种等截面积的复合材料板簧结构，包括复合材料板簧主体，该复合材料板簧主体部分是从中间向两端沿着长度方向的宽度由窄逐渐变宽；厚度由厚逐渐变薄，使其横截面积始终相等；在复合材料板簧主体中间部位，利用卡箍结构与复合材料板簧主体固定连接；在其两端通过螺栓螺母和胶粘的方式固定连接有吊耳。本实用新型利用了复合材料长纤维的优势，完全遵循了板簧等应力梁的轻量化设计思路，可大大板弹簧的使用寿命，轻量化效果显著，可以减轻70%以上的重量，采用复合材料板簧，由于其自身材料特性，具有极高的耐腐蚀性。

能够感知应力变化的沥青基复合材料及其制备方法 875

 0

本发明是一种能够感知应力变化的沥青基复合材料及其制备方法。本发明提供的沥青基复合材料,含有包括沥青、粗集料、细集料和矿物质填料的复合材料,在复合材料中掺入导电材料,形成一种能够感知应力变化的沥青基复合材料;导电材料的掺入量占复合材料总重量的百分比为30～50。本发明提供的制备方法为:将集料加热后与温度相当的液态沥青拌和,然后加入矿粉拌和,再加入导电相材料拌和均匀后,最后压实成型。本发明能够在不影响沥青基复合材料其它相关性能的前提下进行材料组成设计以实现绝缘-导电转变,并能够对外力作用做出高灵敏度、高重复性、高可靠性响应,它使得道路及机场的沥青路面实施长期的安全健康监测成为可能。

压电陶瓷与纳米晶聚氯乙烯复合材料及制备 685

 0

一种压电陶瓷与纳米晶聚氯乙烯复合材料及制备方法：该材料由体积比为10％～50％纳米晶聚氯乙烯和90％～50％压电陶瓷组成，所述的压电陶瓷为钛锆酸铅或钛酸铅、钛锆酸铅加Pb(Mg1/3Nb2/3)O3、钛锆酸铅加Pb(Mn1/3Sb2/3)O3，和K1－xNaxNbO3。其制备方法是：按体积比将10％～50％的纳米晶聚氯乙烯和90％～50％压电陶瓷粉末，在混合机中充分混合均匀，在350mm×350mm的平板硫化机上，于130～170℃温度和10～25MPa压力下模压15～30min，再保压冷却即制备出压电陶瓷与纳米晶聚氯乙烯复合材料。本发明的压电陶瓷与纳米晶聚氯乙烯复合材料性能可与压电陶瓷和聚偏氟乙烯复合材料性能相比拟，价格更低廉。

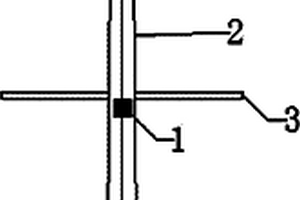

智能监测温度的复合材料杆塔 1046

 0

本实用新型涉及一种智能监测温度的复合材料杆塔,包括复合材料杆塔,其特征在于:在复合材料杆塔中设置有光纤光栅温度传感器,所述光纤光栅温度传感器与外置的温度测量设备相连接。本实用新型的有益效果是:能够实时监测复合材料杆塔局部的温度高低,判断复合材料杆塔是否有潜在危险,能确定损伤的位置并进行维护。

复合材料用卷收装置 966

 0

本实用新型公开了一种复合材料用卷收装置，涉及卷收技术领域，为解决常见的卷收装置在对复合材料进行卷操作时，由于缺少抚平装置，当被卷收的复合材料受到的拉力较大时，就会使复合材料在卷收时出现褶皱，使卷收后的复合材料的平整度大大降低，影响复合材料的成品质量的问题。所述操作台顶部中间对称固定有三号支架，两个所述三号支架顶部固定有顶板，两个所述三号支架之间设置有支撑筒，且支撑筒与三号支架转动连接，所述顶板顶部后侧安装有一号驱动电机，所述一号驱动电机输出端通过键槽固定连接有一号传动轮，所述顶板顶部前侧安装有二号驱动电机，所述二号驱动电机输出端通过键槽固定连接有二号传动轮。

原位合成石墨相氮化碳-氧化铜复合材料的方法 743

 0

本发明公开了一种原位合成g?C3N4/CuO复合材料的方法，包括如下步骤：1)将乙腈和有机溶剂搅拌均匀，得混合反应溶剂；2)将二氰二氨和硝酸铜搅拌溶解于步骤1)所得混合反应溶剂中，得前驱体溶液；3)将前驱体溶液加热进行溶剂热反应，然后进行分离提纯干燥，得g?C3N4/CuO复合材料。本发明涉及的制备方法简单，反应条件温和，工序简单，制备的g?C3N4/CuO复合材料具有循环稳定性好、电极比容量高的储锂性能，可用作锂离子电池负极材料。

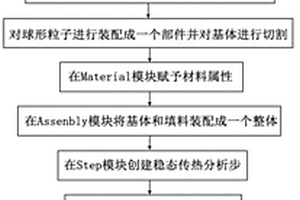

三维复合材料的导热模型的构建方法、系统、终端、介质 710

 0

本发明属于球形粒子填充基体的复合材料导热性能分析计算技术领域，公开了一种三维复合材料的导热模型的构建方法、系统、终端、介质，三维复合材料的导热模型的构建方法包括：计算特定边长的基体RVE模型、特定体积分数与特定粒径下的球形填料粒子的个数，并创建模型；进行各部件的装配和装配体的随机分布；进行装配体的合并切割以构建整体材料模型；分别进行稳态传热分析步的创立、温度边界条件的施加和网格的划分；计算复合材料总体导热系数。本发明计算复合材料导热系数的过程全程使用ABAQUS软件，不需借助其他软件工具即可计算出最终结果，简洁高效。本发明计算的复合材料导热系数与实际结果吻合性高，可对加工结果进行预测指导。

石墨烯负载氧化锰复合材料及其制备方法 1018

 0

本发明涉及一种石墨烯负载氧化锰复合材料及其制备方法。其技术方案是：将氧化石墨加入水中，超声分散，得到氧化石墨烯胶体。将硝酸锌和硫酸锰加入水中，搅拌，得到混合溶液。将混合溶液与氧化石墨烯胶体混合，得到混合悬浮液；再将混合悬浮液、氢氧化钠溶液与过氧化氢混合，搅拌，过滤，洗涤，得到氧化物复合材料；将氧化物复合材料分散于水中，得到悬浊液。将悬浊液和盐酸溶液混合，搅拌，过滤，洗涤，干燥，在惰性气体或空气中于150~500oC条件下保温0.5~24h，得到石墨烯负载氧化锰复合材料。本发明所制备的石墨烯负载氧化锰复合材料具有均一的形貌和高的电化学性能。

导电复合材料及其制备方法和在锂离子电池电极中的应用 853

 0

本发明公开了一种导电复合材料及其制备方法和在锂离子电池电极中的应用。复合材料包括中空的导电聚合物管和导电剂，导电剂以不完全填充的方式均匀分散在导电聚合物管内部，导电聚合物管内径为100‑4000nm。其制备：将含有高分子聚合物和导电剂的静电纺丝溶液进行静电纺丝得纳米纤维丝，然后分散到含有导电聚合物单体的盐酸溶液中，加引发剂进行聚合反应，得到表面包覆导电聚合物的纳米纤维丝，最后加入有机溶剂中，充分溶解纳米纤维丝中的高分子聚合物，即得导电复合材料。该导电复合材料同时具有良好的导电和导离子特性，作为导电剂用于电极中时，可有效消除大电流充放电条件下的极化现象，缓解电池膨胀，提高倍率性能和循环性能。

基于磺化石墨烯/聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸)复合材料的存储器件及其制备方法 907

 0

本发明公开了一种基于磺化石墨烯/聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸)复合材料的存储器件及其制备方法。本发明的存储器件是由下电极、旋涂在下电极上的磺化石墨烯/聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸)复合材料作为存储器件的中间电活性存储层、沉积在电活性存储层上的上电极组成。通过调控复合材料中磺化石墨烯的含量，可调控基于磺化石墨烯/聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸)复合材料的存储器件的开启电压和开关电流比。本发明制造工艺简单，实验条件温和。

用于潜水器的复合材料耐压壳 921

 0

本发明公开了一种用于潜水器的复合材料耐压壳，属于潜水器的耐压壳领域。其包括设置在壳体上的用于进出潜水器的开口部，开口部包括复合材料表层、夹心层、预制件、钢质预制件、水密橡胶以及埋头螺栓，开口部最外层为复合材料表层，夹心层被所述复合材料表层包裹，预制件设置在复合材料表层与夹心层之间，用于开口部的结构增强，水密橡胶粘贴在开口部的复合材料表层上，其用于开口部的水密作用，钢质预制件贴合安装在水密橡胶上，并采用埋头螺栓将所述钢质预制件、水密橡胶以及所述复合材料表层固定，钢质预制件用于起到机构增强的作用。本发明复合材料耐压壳开口部具有较好的结构稳定性和水密性。

壳聚糖季铵盐/累托石纳米复合材料及其制备方法 723

 0

本发明涉及一种用作药物载体的壳聚糖季铵盐/累托石纳米复合材料及其制备方法,壳聚糖季铵盐/累托石纳米复合材料的基本组成为壳聚糖季铵盐和累托石,由壳聚糖季铵盐插层进入天然钙基累托石层间而生成,插层后累托石层间距在2.9NM-3.5NM间。其制备方法是在70-80℃搅拌条件下将一定浓度的壳聚糖季铵盐溶液分两次滴加到累托石水悬浮液中,冷冻干燥后即获得壳聚糖季铵盐/累托石纳米复合材料。壳聚糖季铵盐/累托石纳米复合材料的纳米粒子结合了粘土片层对药物的吸附作用、对黏膜的保护作用和吸附体内毒素的作用以及壳聚糖季铵盐的增强胃黏膜的渗透性和吸收性,非常适合在医药上应用,与纯壳聚糖季铵盐纳米粒子相比,其对药物的包封率要高,且缓释效果也好很多。

基于有机金属骨架复合材料的热管理涂层的制备方法 1093

 0

本发明属于热管理材料的制备技术领域，公开了一种基于有机金属骨架复合材料的热管理涂层的制备方法，其中，基于有机金属骨架的复合材料，包括石墨烯和原位生长于石墨烯表面的有机金属骨架材料。其中，基于有机金属骨架复合材料的热管理涂料，包括粘结剂成分和上述基于有机金属骨架的复合材料；粘结剂成分具体为硅溶胶、羧甲基纤维素钠等。本发明通过对复合材料的组成、结构及对应的制备方法整体工艺流程设计等进行改进，在GO表面原位生长有机金属骨架材料(如MIL‑101Cr)，相应能够得到一种比表面积和孔隙率更大的基于有机金属骨架的复合材料；该复合材料可用于形成热管理涂层，热管理性能有较大提升，具有较大的工业化应用潜力。

舰船上甲板复合材料矩形挡水板结构 1062

 0

本实用新型公开了一种舰船上甲板复合材料矩形挡水板结构，包括由复合材料罩壳和泡沫芯材组成的长条状挡水板，以及复合材料套管，泡沫芯材的全部外表面由复合材料罩壳包覆，沿所述挡水板长度方向间隔开设有横向通孔，复合材料套管穿过所述通孔，并与复合材料罩壳中的通孔内壁密封固定连接，复合材料套管中央通孔下端设有沉孔，沉孔内放置有连接块，连接块的内端面开设有连接螺孔，螺钉穿过复合材料套管中央通孔与沉孔内连接块的连接螺孔连接，所述连接块焊接在舰船上甲板相应位置。本实用新型采用复合材料罩壳包裹泡沫芯材并与复合材料套管连接形成密封结构，具有强度高、重量轻、耐腐蚀、磁性低、密封性高、隐身性好等优点。

柔性纳米复合材料薄膜及其制备方法 821

 0

本发明属于电子皮肤相关技术领域，其公开了一种柔性纳米复合材料薄膜及其制备方法，所述制备方法包括以下步骤：(1)将液晶单体和带有氨基的有机物按照预定摩尔比混合后，再加入溶剂和光引发剂以通过交联聚合得到液晶高分子溶液；(2)将活性材料加入到所述液晶高分子溶液中以得到成分均匀的纳米复合材料混合液；其中，所述活性材料是预先进行过表面功能化的，其为光活性材料或者电活性材料；(3)将所述纳米复合材料混合液进行加热以将所述纳米复合材料混合液中的溶剂蒸发掉，由此得到柔性纳米复合材料薄膜。所述制备方法工艺简单，成本低廉，制备的柔性纳米复合材料薄膜具有优异的柔性和可见光(或电)驱动运动性。

纵向梯度短纤维压电复合材料及其制备方法 685

 0

本发明公开了一种纵向梯度短纤维压电复合材料及其制备方法，涉及材料制备技术领域。该纵向梯度短纤维压电复合材料包括叉指电极和位于叉指电极的上下电极之间的压电纤维复合层，压电纤维复合层包括沿轴线方向依次粘结的多个短纤维压电复合单元，多个短纤维压电复合单元的轴向长度呈梯度变化，每个短纤维压电复合单元均包括多根极化短压电纤维和多根聚合物纤维。其在封装前就完成极化，极化完全且均匀不存在极化“死区”的问题，同时增强对非平面结构的适应性。该纵向梯度短纤维压电复合材料的制备方法，其制备上述纵向梯度短纤维压电复合材料，复合材料结构尺寸精确可控，容易实现压电纤维复合材料结构与性能系列化和批量化的制备。

抗外压复合材料筒体与金属封头共固化的连接结构及其制造方法 755

 0

本发明涉及一种抗外压复合材料筒体与金属封头共固化的连接结构及其制备方法。该连接结构包括两个金属法兰，每个金属法兰具有底座和第一连接段，两个底座分别与两个金属封头固定连接，每个金属法兰的第一连接段的自由端具有27°的锥角，所述复合材料筒体的两端分别设置有与两个金属法兰的锥角相配合的第二连接段，每个金属法兰的内径与所述复合材料筒体的内径相当。本发明克服现有抗外压复合材料与金属封头装配连接效果不佳的技术问题，采用具有27°锥角的金属法兰与复合材料筒身缠绕共固化成型、脱模后再与金属封头机械连接。因此，本发明设计的连接结构能够保证复合材料筒身与金属封头筒身的连接强度及密封性。

防火膨胀型酚醛树脂基无机纤维增强复合材料与制作方法 848

 0

防火膨胀型酚醛树脂基无机纤维增强复合材料,由酚醛树脂、可膨胀性石墨、无机纤维增强材料以及固化剂、辅助剂成分。采用层压、模压、注射方法复合而成,可制成各种条状、环状、板状及各种复杂形状的制品,其制品可以作为结构材料使用,也可以经过表面装饰作为装饰材料使用。当遇火灾时,制品表面可膨胀性石墨及表面酚醛树脂炭化形成多层防火碳层,成为隔绝或削弱热传递的材料,可以防止火焰继续燃烧复合材料。不产生或很少产生燃烧时放出的浓烟或有毒气体。本复合材料适于制作飞机、轮船船舱、火车车厢、地铁车厢、电梯厢等高速交通工具,建筑物内部防火材料、军事装备、消防工具等,既可以作结构材料也可以作装饰材料使用,该材料遇火不燃烧具有相当卓越的防火效果。

环氧树脂纳米复合材料及其制备方法 786

 0

本发明涉及一种环氧树脂纳米复合材料,包括40～95%的环氧树脂、0.1～10%的有机化累托土、1～59%的环氧树脂用固化剂。本发明还提供了上述环氧树脂纳米复合材料的制备方法:将有机化的累托土加入到环氧树脂中,加热到树脂熔化,抽真空搅拌后加入环氧树脂固化剂搅拌均匀,再倒入模具,在60℃—160℃固化成型。本发明制备方法简单,所得环氧树脂纳米复合材料具有较好的韧性,不仅耐冲击性能好,而且耐热性能优越,成本低廉。

轻质高强保温泡沫复合材料的制备方法 724

 0

本发明提供的轻质高强保温泡沫复合材料的制备方法，是以轻质、高孔隙率、低热导率的气凝胶纳米颗粒为异相成核剂和保温功能粒子添加剂，聚合物PMMA为基体制成的。该方法包括以下的步骤：(1)气凝胶/PMMA复合材料的制备；(2)气凝胶/PMMA泡沫复合材料的制备。本发明所制备的泡沫复合材料，密度为0.35～0.44g/cm3，常温测试条件下其压缩强度为15.19～19.92MPa，弯曲强度为15.53～22.24MPa，热导率为0.052～0.091W/(m·K)，且微观形貌可控，制备工艺简单，易操作，成本较低，可用作保温和结构材料，在建筑节能和航空航天等领域有广泛的应用前景。

掺碳增强W-Cu复合材料的制备方法 1127

 0

本发明掺碳增强W-Cu复合材料的制备方法是一种基于有机物掺碳增强W-Cu复合材料的制备方法，该方法利用具有粘附性能的有机物的掺碳工艺，在W粉表面包覆一层有机添加物，将包覆后的W粉置于惰性气氛中进行高温处理使有机添加物发生热解，获得C@W复合粉末；然后以C@W复合粉末为原料通过包覆的方法制备出Cu@C@W复合粉末；再将Cu@C@W复合粉末在100-500MPa下进行冷等静压获得坯体，最后将坯体放入真空热压炉中进行烧结，获得掺碳增强W-Cu复合材料。本发明可以获得致密度高的掺碳增强W-Cu复合材料，具有W-Cu两相界面热阻低，界面结合力强，热导率高等优点。

复合材料上层建筑与钢质主船体的机械连接结构与方法 939

 0

本发明提供一种复合材料上层建筑与钢质主船体的机械连接结构，包括上层建筑下围壁的复合材料板、下支撑件、上连接件、长杆螺栓和短杆螺栓；复合材料板设有向船体内折的折边；下支撑件与钢制主船体固定连接；上连接件设置在折边上，上连接件上表面、上连接件内侧表面、复合材料板内侧、及折边露出部分均糊制有密封复合材料层，使上连接件固定在折边上；上连接件、折边和下支撑件上均设有连通的通孔，通孔中填有增强复合材料后，再通过长杆螺栓将上连接件、折边和下支撑件固定连接；下支撑件的外表面糊制有与复合材料板连接的复合材料挡水板，复合材料挡水板与下支撑件通过短杆螺栓连接。采用本发明能提高连接的可靠性，承受的载荷更大。

铅炭复合材料、其制备方法及在铅炭电池中的应用 701

 0

本发明公开了一种铅炭复合材料、其制备方法及应用。所述复合材料包括三维多孔结构的炭骨架和附着在炭骨架上的纳米氧化铅-金属铅颗粒，炭骨架和纳米氧化铅-金属铅颗粒的质量比例在1∶103至1∶10之间；炭骨架的比表面积在20m2/g至1000m2/g之间；纳米氧化铅-金属铅颗粒中金属铅的摩尔比例小于或等于50％。其制备方法以铅的有机配合物为前驱体，在氧化气氛和/或惰性保护气氛下，200℃至1000℃焙烧20分钟以上。本发明提供的铅炭复合材料，结合了电池负极制备所需的铅粉与炭，解决了铅炭电池中炭材料从活性物质脱离的问题，提高了电池的初始容量及HRPSoC循环寿命，在高性能铅酸蓄电池领域有广阔的应用前景。

锌基复合材料氟化氢氧化锌及其制备方法和应用 908

 0

本发明提供一种锌基复合材料，该复合材料为氟化氢氧化锌（ZnOHF），其形貌为棒状；其制备方法为将纯度为99.9%以上的乙酸锌、氟化钠、六次甲基四按摩尔比为1:1:1-5混合，并搅拌均匀，得到混合物；再将混合物放置于容器中加蒸馏水搅拌30分钟，形成均匀溶液；进一步将得到的均匀溶液转移至水热反应釜中于140℃~180℃反应24小时，将反应产物离心、烘干、收集，得到ZnOHF锂离子电池负极材料。本发明首次将锌基复合材料氟化氢氧化锌应用于制备锂离子电池负极材料上。本发明合成方法简单，成本低廉；所制备的氟化氢氧化锌（ZnOHF）呈特殊棒状形貌；所制备氟化氢氧化锌（ZnOHF）具有明显的充、放电平台，在锂离子电池中有潜在应用。
