四川德阳有色金属选矿技术理论与应用

立式螺旋选矿机 767

 0

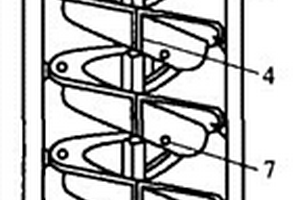

本发明公开了一种立式螺旋选矿机，其特征在于：包括给矿槽、冲洗水导槽、螺旋槽、连接法兰盘、尾矿槽、机架、精矿槽；给矿槽位于机架上部，冲洗水导槽位于机架的顶部；机架内部设置螺旋槽；所述螺旋槽内壁设置有护板，护板包括护板壳体、永磁体、保护层；所述永磁体与护板壳体内壁相接；所述永磁体为锶铁氧体永磁体。本发明所述的一种立式螺旋选矿机，可应用于选矿领域之中，整体结构牢固，螺旋槽内部设置有护板，耐磨损性能提高。

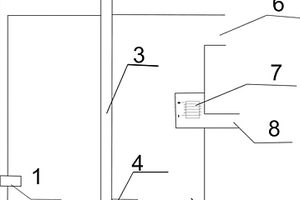

水中磁铁矿的旋转流罐式选矿装置 854

 0

本发明公布了水中磁铁矿的旋转流罐式选矿装置，包括：入料管（1）、动力系统（2）、轴（3）、旋转扇叶（4）、选矿灌（5）、尾渣出口（6）、水中磁选机（7）、精矿出口（8），其特征还在于它们组合；所述入料管（1），位于选矿灌（5）底部旋转扇叶（4）的上面，灌外接挖沙、抽沙的管，灌内喷出的矿砂流和选矿灌（5）内的流动方向一致所述旋转扇叶（4），位于选矿灌（5）的下部，固定在轴（3）的底端；所述水中超高磁选机（7），位于选矿灌（5）中段，能在水中工作的具有超高磁场的磁选机，含有精矿选出、收集、并排到选矿灌外的装置；在填礁的过程中，利用抽沙的动能，增加简单的设备和少量能源，把部分海沙中富含铁的磁铁矿精矿选出。

增加水中控制矿砂下落开关的装旋转流罐式选矿装置 829

 0

本发明公布了一种增加水中控制矿砂下落开关的旋转流罐式选矿装置，包括：包括：倒仓（1）、倒仓转动体（2）、密闭体（3）、选矿灌底斜面（4）、选矿灌（5）、排大颗粒缺口（6），其特征还在于增加导矿壁（7）、开关门板（8）、开关门轴（9）、转动结构A（10）、齿状杆（11）、转动结构B（12）、控制器（13）、斜隔板（14）、水中超高磁选矿机（15）、磁铁矿沙出口（16）、超声波（17）；当倒仓把大颗粒矿砂倒出选矿灌外时，开关门板和齿状杆的闭合，避免了大颗粒矿砂的继续下落，造成把矿砂卡碎、可能损坏机器，或卡住了倒仓，让其不能完全进入密闭体，停止倒仓工作。

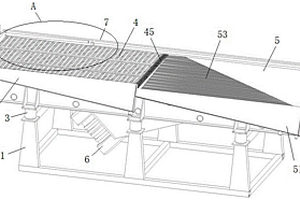

改进型振动分离选矿装置 779

 0

本实用新型公开了一种改进型振动分离选矿装置，包括机架，所述机架上设有共振簧，还包括送矿机构，送矿机构包括振动电机、选矿床面，所述选矿床面包括两个床面、安装腔，所述床面设在所述安装腔两侧，且设置于所述共振簧的顶部，所述振动电机为偶数个，两两成对，且其沿两个床面的对称面并列竖直安装，所述床面上设有若干存砂槽，存砂槽的终点到两个床面的对称面的距离逐渐依次等间距变大，所述床面还包括冲洗水管，用于对床面内的物料进行冲洗，本装置在洗选物料时物料不会因振动电机激振力过大而导致物料轻重颗粒随水向上一起跳动，达不到物料分层效果。且同样数量的振动电机能驱动两个床面，处理量更大，更加节能选矿效果更佳，增加了工作效率。

高效选矿机 828

 0

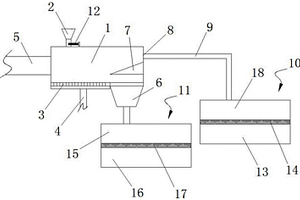

本实用新型公开了一种高效选矿机，解决现有技术金属矿石选矿效率低下，进而影响相应金属提炼效率的问题。本实用新型包括选矿机主体，进料斗，布水板，竖直进水管，水平进水管，矿物收集箱，连接于选矿机主体的右端内壁并位于矿物收集箱上方的矿物导流板，以及开设在选矿机主体的右端并位于矿物导流板上方的矿物杂质排出口；矿物杂质排出口连接有矿物杂质排出管，矿物杂质排出管连接有用于将水和矿物杂质分离的水杂分离设备，进料斗靠近选矿机主体的左端分布，矿物收集箱底部通过管道连接有用于将水和矿物分离的水矿分离设备。本实用新型结构简单，设备占地小，设计科学合理，操作简便，能快速高效地实现矿物分离。

增加排大矿的水中磁铁矿螺旋流罐式超高磁选矿装置 1052

 0

本发明公布了一种增加排出大颗粒矿砂的水中磁铁矿螺旋流罐式超高磁选矿装置，包括：增加排出大颗粒矿砂的水中磁铁矿螺旋流罐式超高磁选矿装置，其特征还在于超声波轰击装置（9）；所述增加排出大颗粒矿砂的水中磁铁矿螺旋流罐式超高磁选矿装置，是由倒仓1、倒仓转动体2、选矿灌3、选矿灌底斜面4、选矿灌5、排大颗粒缺口6，精矿出口7、水中超高磁磁选机8组成；所述超声波轰击装置，安装在磁铁矿砂流的运动过程中，在超高磁选矿结束之前对被选的磁铁矿砂流轰击；在一道工序中，增加一种选矿方式，再次提高矿砂品位，节约了能耗，降低了成本。

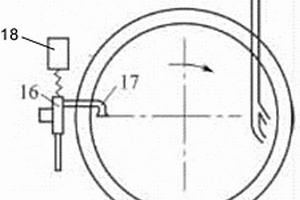

具备冲洗的离心选矿机 648

 0

本发明公开了一种具备冲洗的离心选矿机；其特征在于：包括给矿管、给矿分配器、给矿槽、回浆槽、给矿导管、给矿嘴、选矿机转壳、底盘、转动轴、滚动轴承、电动机、接矿槽、排矿分配器、尾矿槽、精矿槽、高压水阀门、冲洗嘴、冲洗控制机构。本发明的目的在于克服现有技术的不足，在此提供一种具备冲洗的离心选矿机，运转过程中，冲洗控制机构控制高压水阀门工作，高压水阀门通过冲洗嘴向选矿机转壳内进行冲洗；对选矿机转壳的材质进行改进，耐磨性更高；运转时可通过控制箱控制电动机转动，实现连续性操作；本发明还具有整体结构牢固，占地面积小，耐磨损且效率高，结构简单易操作，传动性能好等优点。

连续离心选矿机 834

 0

本发明公开了一种连续离心选矿机；给矿管与给矿分配器连接，给矿分配器与给矿槽连接，给矿槽和回浆槽形成整体结构；给矿导管的上端与给矿槽连接，给矿导管的下端设置给矿嘴；选矿机转壳和底盘形成整体结构；控制箱与电动机连接，电动机带动转动轴转动；转动轴上设置滚动轴承；接矿槽通过排矿分配器与尾矿槽和精矿槽连接；所述选矿机转壳的材质采用以Mn和Cr等合金元素组成的高锰合金钢顺磁性材料。本发明对选矿机转壳的材质进行改进，耐磨性更高；运转时可通过控制箱控制电动机转动，实现连续性操作；本发明还具有整体结构牢固，占地面积小，耐磨损且效率高，结构简单易操作，传动性能好等优点。

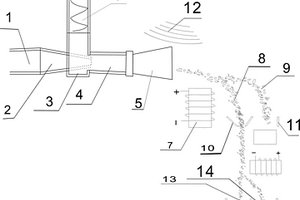

喷嘴式超高磁选矿的组合装置 688

 0

本发明公布了一种喷嘴式超高磁选矿的组合装置，包括：一种喷嘴式超高磁选矿装置、漏槽、超高磁场选磁铁矿装置，其特征还在于包括选矿装置组合顺序；所述一种喷嘴式超高磁选矿装置，由强风管（1）、喷风嘴（2）、混料仓（3）、喷管（4）、扇形喷嘴（5）、螺旋式给料装置（6）、超高磁电磁线圈（7）、磁铁矿沙（8）、尾矿（9）、隔板（11）、料斗（15）、超声波轰击装置组成（12）；所述漏槽（10），是由两个隔板（11）组成，呈上宽下窄状，位于超高磁电磁线圈（7）的下面；把误落入选矿池中的非需要矿砂，再通过超高磁场选磁铁矿装置选出来，使矿砂品位提高。

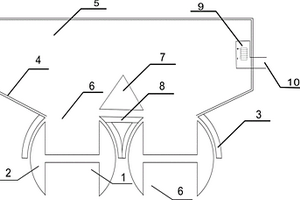

并列的倒仓间增加三角体的水中旋转流罐式选矿装置 1048

 0

本发明并列的倒仓间增加三角体的水中旋转流罐式选矿装置，包括：双倒仓、倒仓转动体、密闭体、选矿灌底斜面、选矿灌、排大颗粒缺口、三角体、灌底、水中超高磁磁选机、磁铁矿沙出口，其特征还在于它们的组合；在填礁的过程中，利用挖沙、抽沙的动能，只增加简单的设备和少量能源，把部分海沙中富含磁铁矿的磁铁矿精矿选出，一来节约资源，二来也能够产生经济效益；快速的拿走大磁铁矿、大石头块，可以把直接将挖起的矿砂泵到选矿灌里来选矿，经过选矿过程后，马上就能进入到船的砂石库里，基本不影响挖沙的进度。

磁铁矿选矿结构 799

 0

本实用新型公开了一种磁铁矿选矿结构及选矿方法，属于磁铁矿选矿技术领域。磁铁矿选矿结构包括：磁选机，磁选机包括磁滚筒，磁滚筒的圆周面设置有磁力区，磁力区沿磁滚筒的轴线方向布置，磁滚筒上具有多个与磁力区相切的磁力切面；料仓，料仓具有出料口，出料口的出料方向与磁滚筒之间具有间隙，且出料方向与任一磁力切面平行设置。本实用新型通过提供一种磁铁矿选矿结构，在矿料的出料口与磁滚筒之间设置间隙，将出料方向与磁滚筒上的磁力切面平行设置，避免在铁精矿被磁滚筒吸附时，杂质同时被包裹的情况，提高磁铁矿品位。

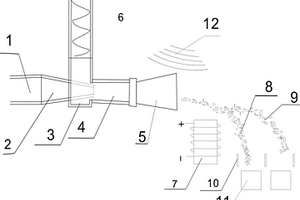

喷嘴式超高磁选矿装置 751

 0

本发明一种喷嘴式超高磁选矿装置，包括：喷嘴式超高磁选矿装置，其特征还在于增加了超声波（12）；所述喷嘴式超高磁选矿装置，由强风管（1）、喷风嘴（2）、混料仓（3）、喷管（4）、扇形喷嘴（5）、螺旋式给料装置（6）、超高磁电磁线圈（7）、磁铁矿沙（8）、尾矿（9）、隔板（10）、料斗（11）组成；所述超声波（12），安装在磁铁矿砂流的运动过程中，在超高磁选矿结束之前对被选的磁铁矿砂流轰击；在一道工序中，增加一种选矿方式，再次提高矿砂品位，节约了能耗，降低了成本。

增加预留一次倒仓大颗矿容量的水中磁铁矿罐式选矿装置 626

 0

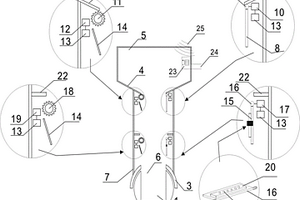

本发明增加预留一次倒仓大颗矿容量的水中磁铁矿罐式选矿装置，包括：倒仓（1）、倒仓转动体（2）、密闭体（3）、选矿灌底斜面（4）、选矿灌（5）、排大颗粒缺口（6）、导矿壁（7）、开关门板A（8），开关门轴A（9），转动结构A（10），齿状杆B（11），转动结构B（12），控制器（13）、斜隔板（14）、开关门板C（15）、开关门轴C（16）,转动结构C（17）,齿状杆D（18）,转动结构D（19），重量监测条（20）、重量检测器（21）、横隔板（22）、水中超高磁选矿机（23）、磁铁矿沙出口（24），其特征还在于判定开关门（15）已积累了一倒仓（1）容量的大颗粒后，停止大颗粒继续添加；为了加快倒仓工作速度，但大颗粒矿砂装满倒仓是需要时间的，同时还不能装得过多，预存一倒仓也就解决了这个问题。

并列的倒仓间增加三角体的水中旋转流罐式选矿装置 1142

 0

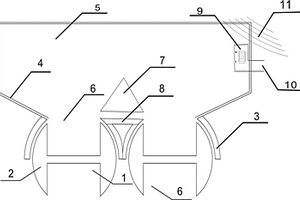

本发明公布了一种并列的倒仓间增加三角体的水中旋转流罐式选矿装置，包括：并列的倒仓间增加三角体的水中旋转流罐式选矿装置，其特征还在于增加了超声波（11）；所述并列的倒仓间增加三角体的水中旋转流罐式选矿装置，是由倒仓（1）、倒仓转动体（2）、密闭体（3）、选矿灌底斜面（4）、选矿灌（5）、排大颗粒缺口（6）、三角体（7）、灌底（8）、水中超高磁磁选机（9）、精矿出口（10）组成的；所述超声波（11），安装在磁铁矿砂流的运动过程中，在超高磁选矿结束之前对被选的磁铁矿砂流轰击;在一道工序中，增加一种选矿方式，再次提高矿砂品位，节约了能耗，降低了成本。

增加排出大矿砂的水中磁铁矿螺旋流罐式超高磁选矿装置 1103

 0

本发明公布了一种增加排出大颗粒矿砂的水中磁铁矿螺旋流罐式超高磁选矿装置，包括：倒仓1、倒仓转动体2、选矿灌3、选矿灌底斜面4、选矿灌5、排大颗粒缺口6、精矿出口7、水中超高磁磁选机8，其特征还在于它们的组合成球阀式架构；在选矿的过程中，选矿灌里的大颗粒，旋转扇叶扇不起来，一直积累填满选矿灌，造成挖沙、抽沙的整个拥堵，把它们排出灌外，让选矿灌内畅通，一方面选矿顺利，另一方面也不会耽误挖沙、抽沙的主要任务；一种排出大颗粒矿砂的倒仓装置，其特征还在于它的用途：所述其用途，其它领域，也可以采用本发明的技术方案用在密闭容器、包括加压的密封容器，把物体从其内部排出到外部。

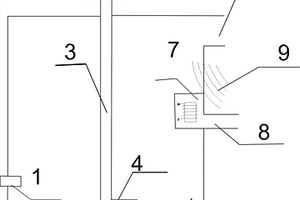

水中磁铁矿的旋转流罐式选矿装置 952

 0

本发明公布了一种水中磁铁矿的旋转流罐式选矿装置，包括：水中磁铁矿的旋转流罐式选矿装置，其特征还在于增加了超声波（9）；所述入料管（1），位于选矿灌（5）底部旋转扇叶（4）的上面，灌外接挖沙、抽沙的管，灌内喷出的矿砂流和选矿灌（5）内的流动方向一致；所述水中超高磁选机（7），位于选矿灌（5）中段，能在水中工作的具有超高磁场的磁选机，含有精矿选出、收集、并排到选矿灌外的装置；所述超声波（9），安装在选矿灌外（5）矿砂的运动过程中，在超高磁选矿结束之前对被选的矿砂轰击；在填礁的过程中，利用抽沙的动能，增加简单的设备和少量能源，把部分海沙中富含铁的磁铁矿精矿选出。

振动分离选矿设备 1059

 0

一种振动分离选矿设备，涉及选矿技术领域，所解决的是提高有用矿物回收率的技术问题。该设备包括机座、选矿床，所述机座上设有振动架及多个激振弹簧；振动架上设有用于驱动振动架直线振动的振动电机；所述选矿床固定在振动架上，选矿床的前边缘、左边缘都固定有挡水板，选矿床的左边缘部设有进料管、冲水管；选矿床上固定有富集板，富集板从左至右向下倾斜，富集板上形成有多条选砂槽，各个选砂槽从左至右依序平行排列，并且各个选砂槽的长度从左至右递增，富集板的后边缘部设有粗砂料富集槽，富集板的右边缘部设有尾料收集槽。本发明提供的设备，特别适用于尾矿、尾渣、矿渣的重选。

增加人工智能的水中磁铁矿超高磁选矿装置 841

 0

本发明一种增加人工智能的水中磁铁矿超高磁选矿装置，包括：增加人工智能的水中磁铁矿超高磁选矿装置，其特征还在于增加超声波；所述增加人工智能的水中磁铁矿超高磁选矿装置，是由水中磁铁矿螺旋式超高磁选矿装置、倒仓自动工作装置、矿砂下落开关装置、预留一次倒仓大颗粒矿砂容量装置、粉碎装置、磨粉装置、传动矿砂流装置、人工智能组成的；所述超声波，安装在磁铁矿砂流的运动过程中，在超高磁选矿结束之前对被选的磁铁矿砂流轰击；在一道工序中，增加一种选矿方式，再次提高矿砂品位，节约了能耗，降低了成本。

增加自动倒仓的水中旋转流灌式超高磁选矿装置 744

 0

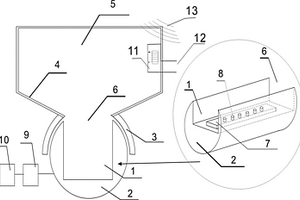

本发明公布了一种增加自动倒仓的水中旋转流灌式超高磁选矿装置，包括：增加自动倒仓的水中磁铁矿旋转流灌式超高磁选矿装置，其特征还在于增加超声波（13）；所述增加自动倒仓的水中磁铁矿旋转流灌式超高磁选矿装置，由倒仓、倒仓转动体、密闭体、选矿灌底斜面、选矿灌、排大颗粒缺口、传动结构、控制器、水中超高磁磁选机、磁铁矿沙出口；重量监测条、重量检测器组成；所述超声波，安装在选矿灌外矿砂的运动过程中，在超高磁选矿结束之前对被选的矿砂轰击。

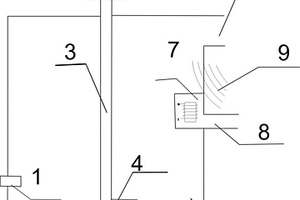

水中磁铁矿的选矿装置 806

 0

本发明公开了一种水中磁铁矿的选矿装置，包括：水中磁铁矿的选矿装置主体部分，同时增加了超声波；所述水中磁铁矿的选矿装置主体部分呢由入料管、动力系统、轴、旋转扇叶、选矿灌、尾渣出口、水中磁选机、精矿出口组成；所述超声波安装在选矿灌外矿砂的运动过程中，在超高磁选矿结束之前对被选的矿砂轰击。本发明在一道工序中，增加一种选矿方式，再次提高矿砂品位，节约了能耗，降低了成本。

水中磁铁矿的选矿装置 1020

 0

本发明公开了一种水中磁铁矿的选矿装置，包括入料管、动力系统、轴、旋转扇叶、选矿罐、尾渣出口、水中磁选机、精矿出口；入料管位于选矿罐底部旋转扇叶的上面，罐外接挖沙、抽沙的管，罐内喷出的矿砂流和选矿罐内的流动方向一致；旋转扇叶位于选矿罐的下部，固定在轴的底端；水中超高磁磁选机位于选矿罐中段，能在水中工作的具有超高磁场的磁选机，含有精矿选出、收集、并排到选矿罐外的装置；在填礁的过程中利用抽沙的动能，增加简单的设备和少量能源，把部分海沙中富含铁的磁铁矿精矿选出。在填礁的过程中，利用挖沙、抽沙的动能，只增加简单的设备和少量能源，把部分海沙中富含磁铁矿的磁铁矿精矿选出，一来节约资源，二来也能够产生经济效益。

增加预留一次倒仓大颗矿容量的水中磁铁矿选矿装置 799

 0

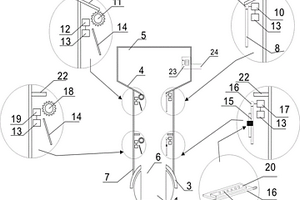

本发明公布了一种增加预留一次倒仓大颗矿容量的水中磁铁矿选矿装置，包括：增加预留一次倒仓大颗矿容量的水中磁铁矿罐式选矿装置、其特征还在于增加了超声波；所述增加预留一次倒仓大颗矿容量的水中磁铁矿罐式选矿装置，由倒仓、倒仓转动体、密闭体、选矿灌底斜面、选矿灌、排大颗粒缺口、导矿壁、开关门板A，开关门轴A，转动结构A，齿状杆B，转动结构B，控制器、斜隔板、开关门板C、开关门轴C,转动结构C,齿状杆D,转动结构D，重量检测器、重量监测条、横隔板，水中超高磁选矿装置、磁铁矿沙出口；在一道工序中，增加一种选矿方式，再次提高矿砂品位，节约了能耗，降低了成本。

选矿设备及其选矿工艺 894

 0

一种选矿设备，包括机架（1），所述机架（1）上设置有进料仓（2），进料仓（2）出料口设置有一与进料仓（2）相配合的振动给料器（3）；所述机架（1）上还设置有与振动给料器（3）相配合的传送带装置；所述传送带装置包括设在机架（1）上的强磁滚筒（4）和从动轮（5），所述强磁滚筒（4）和从动轮（5）上围绕有传送带（6）；所述机架（1）上还设置有一与强磁滚筒（4）相配合的调速电机（7）；所述机架（1）上还设置有与传送带（6）相配合的尾料仓（8）和精料仓（9）。本发明设备简单、可灵活移动，可布置在离矿区最近位置，降低运输成本，杂质在精选之前抛尾，不仅减少精选量、降低成本，还有利于提高产品品位，减少排放。

磁铁矿选矿结构及选矿方法 734

 0

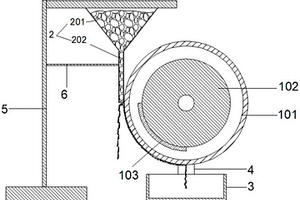

本发明公开了一种磁铁矿选矿结构及选矿方法，属于磁铁矿选矿技术领域。磁铁矿选矿结构包括：磁选机，磁选机包括磁滚筒，磁滚筒的圆周面设置有磁力区，磁力区沿磁滚筒的轴线方向布置，磁滚筒上具有多个与磁力区相切的磁力切面；料仓，料仓具有出料口，出料口的出料方向与磁滚筒之间具有间隙，且出料方向与任一磁力切面平行设置。本发明通过提供一种磁铁矿选矿结构，在矿料的出料口与磁滚筒之间设置间隙，将出料方向与磁滚筒上的磁力切面平行设置，避免在铁精矿被磁滚筒吸附时，杂质同时被包裹的情况，提高磁铁矿品位。

矿料厚度可调的选矿装置及其选矿工艺 809

 0

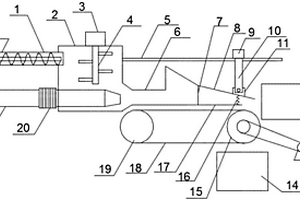

一种矿料厚度可调的选矿装置及其选矿工艺，选矿装置包括加速室、进料装置、喷管和送风管，喷管远离加速室的一端设有扁平口，扁平口处设有厚度调节装置，厚度调节装置包括与扁平口顶部铰接的上挡板和设于扁平口底部的下挡板；上挡板铰接有伸缩杆，下挡板包括与扁平口连接的固定板和与固定板铰接的转板，固定板还连接有防止转板向上转动的限位板，上挡板通过弹簧与转板连接；还包括磁选装置，磁选装置包括位于出料口下方的磁滚筒。本发明通过设置上挡板和下挡板达到矿料厚度可调的目的，可适用于不同品种、不同规格的矿料，并可自动解决出料口堵塞问题，本发明选矿工艺可显著提高回收率，并可兼顾选矿效率。
