四川德阳有色金属选矿技术理论与应用

锡尾矿的回收利用方法 881

 0

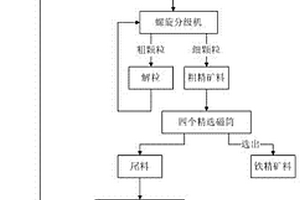

一种锡尾矿的回收利用方法，涉及物理选矿技术领域，所解决的是提高回收率，及提高最终选出矿料品位的技术问题。该方法先利用四个持续转动的粗选磁筒分别吸取尾矿浆中含有铁元素的矿物颗粒，得到粗选矿料；再对粗选矿料进行分级筛选，使粗选矿料中粗粒径矿物颗粒解粒至能通过150目的筛网，得到粗精矿料；然后再利用四个持续转动的精选磁筒分别吸取粗精矿料中含有铁元素的矿物颗粒，将吸附在四个精选磁筒上的矿物颗粒取下后得到铁精矿料，并利用选矿摇床对经过四个精选磁筒处理后的粗精矿料进行筛选后得到锡精砂。本发明提供的方法，矿料回收率高，且能选出高品位矿料。

抛物面击矿砂式选磁铁矿组合装置 671

 0

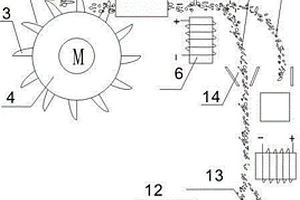

本发明公布了一种抛物面击矿砂式选磁铁矿组合装置，包括：一种抛物面击矿砂式选磁铁矿装置、漏槽、超高磁场选磁铁矿装置，其特征还在于包括选矿装置组合顺序；所述一种抛物面击矿砂式选磁铁矿装置，由电动机、抛物面轮、抛物面齿、抛物面、方向校正器、超声波轰击装置、超高磁电磁线圈组成；所述漏槽，是由两个隔板组成，呈上宽下窄状，位于超高磁电磁线圈的下面；所述超高磁场选磁铁矿装置，磁铁矿沙流在自由下落的过程中，用超高磁选矿的装置；所述选矿装置组合顺序，是一种抛物面击矿砂式选磁铁矿装置选矿后，接着进行超高磁场选磁铁矿装置；把误落入选矿池中的非需要矿砂，再通过超高磁场选磁铁矿装置选出来，使矿砂品位提高。

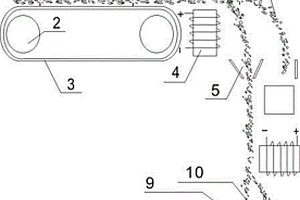

有小分格的皮带选磁铁矿组合装置 1108

 0

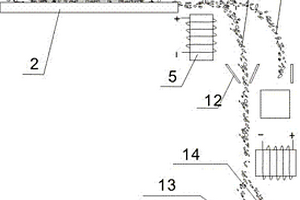

本发明公布了一种有小分格的皮带选磁铁矿组合装置，包括：一种有小分格的皮带选磁铁矿装置、漏槽、超高磁场选磁铁矿装置，其特征还在于包括选矿装置组合顺序；所述一种有小分格的皮带选磁铁矿装置，是由有小分格的皮带、电动机、皮带轮、超声波轰击装置、超高磁电磁线圈组成的；所述漏槽，是由两个隔板组成，呈上宽下窄状，位于超高磁电磁线圈上的下面；所述超高磁场选磁铁矿装置，磁铁矿沙在自由下落的过程中，用超高磁选矿的装置；所述选矿装置组合顺序，是一种传送带式超高磁场选磁铁矿装置选矿后，接着进行超高磁场选磁铁矿装置；把误落入选矿池中的非需要矿砂，再通过超高磁场选磁铁矿装置选出来，使矿砂品位提高。

传送带式超高磁场选磁铁矿组合装置 791

 0

本发明公开了一种传送带式超高磁场选磁铁矿组合装置，包括：一种传送带式超高磁场选磁铁矿装置、漏槽、超高磁场选磁铁矿装置，其特征还在于包括选矿装置组合顺序；所述一种传送带式超高磁场选磁铁矿装置，由皮带、皮带轮、超高电磁线圈、超声波发生器组成；所述漏槽是由两个隔板组成，呈上宽下窄状，位于超高磁电磁线圈上的下面；所述超高磁场选磁铁矿装置，磁铁矿沙流在自由下落的过程中，用超高磁选矿的装置；所述选矿装置组合顺序，是一种传送带式超高磁场选磁铁矿装置选矿后，接着进行超高磁场选磁铁矿装置；把误落入选矿池中的非需要矿砂，再通过超高磁场选磁铁矿装置选出来，使矿砂品位提高。

增加排出大颗粒矿砂上下双倒仓的水中螺旋流罐式装置 1106

 0

本发明公布了增加排大颗粒矿砂上下双倒仓的水中旋转流罐式装置，包括：双倒仓、倒仓转动体、密闭体、选矿灌底斜面、选矿灌、排大颗粒缺口、水中超高磁磁选机、磁铁矿沙出口，其特征还在于它们的组合；所述双倒仓，位于倒仓转动体内，呈矩形槽，宽度和排大颗粒缺口相对应，长度小于倒仓转动体的长度，深度低于倒仓转动体的半经；所述倒仓转动体，呈圆柱体，和密闭体匹配，在密封情况下可转动；在选矿的过程中，选矿灌里的大颗粒，旋转扇叶扇不起来，一直积累填满选矿灌，造成挖沙、抽沙的整个拥堵，把它们排出灌外，让选矿灌内畅通，一方面选矿顺利，另一方面也不会耽误挖沙、抽沙的主要任务；和单个倒仓结构比，同等情况下，排出大颗粒的频率，提高一倍。

磁铁矿的超高磁选矿装置 772

 0

本发明公布了一种磁铁矿的超高磁选矿装置，包括：磁铁矿沙流、分隔板、料斗，其特征还在于包括超高磁电磁线圈和其所产生的磁场使矿沙横向移动的距离；也包括：有小分格的皮带选磁铁矿装置、一种有小分格的皮带选磁铁矿装置、一种有小分格的皮带选磁铁矿的组合装置；水车式履带刮矿砂选磁铁矿装置、一种水车式履带刮矿砂选磁铁矿装置、一种水车式履带刮矿砂选磁铁矿的组合装置；抛物面击矿砂式选磁铁矿装置、一种抛物面击矿砂式选磁铁矿装置、一种抛物面击矿砂式选磁铁矿的组合装置；强风吹矿砂式选磁铁矿装置、一种强风吹矿砂式选磁铁矿装置、一种强风吹矿砂式选磁铁矿的组合装置；能将几个点的磁铁矿沙，用低成本、不用水的选出来达到65%以上。

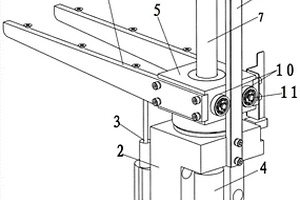

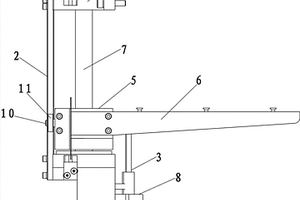

选矿用升降机构 914

 0

本发明公开了一种选矿用升降机构；该机构具有转动和升降双重作用，其使用方式如下；所述底部转动电机通过螺栓安装在固定座体的底部；底部转动电机的输出端通过固定座体内的联轴器带动升降转动轴连接转动；由于所述升降座是穿套在升降转动轴上的，由气缸安装端面上的两个升降气缸动作带动升降支架上推，使其带动升降座向上运动；实现升降座和升降支架的整体转动起来；在使用过程中升降转动轴和升降支架上可分别固定升降或转动板，用于具体操作。本发明整体结构简单，易于操作，本发明还可应用于化工、矿选等多种领域。

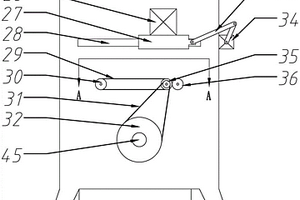

矿料厚度可调的选矿装置 667

 0

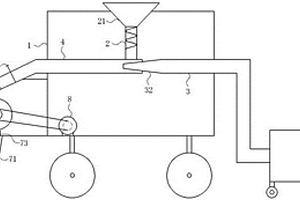

一种矿料厚度可调的选矿装置，包括加速室、进料装置、喷管和送风管，喷管远离加速室的一端设有扁平口，扁平口处设有厚度调节装置，厚度调节装置包括与扁平口顶部铰接的上挡板和设于扁平口底部的下挡板，上挡板和下挡板远离扁平口的端部之间形成出料口；上挡板铰接有伸缩杆，下挡板包括与扁平口连接的固定板和与固定板铰接的转板，固定板还连接有防止转板向上转动的限位板，上挡板通过弹簧与转板连接；还包括磁选装置，磁选装置包括位于出料口下方的磁滚筒。本实用新型通过设置上挡板和下挡板达到矿料厚度可调的目的，可适用于不同品种、不同规格的矿料，并可自动解决出料口堵塞问题。

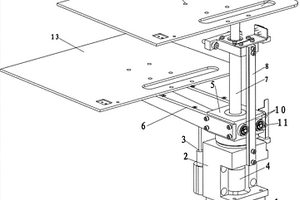

可转动的选矿用升降设备 1043

 0

本发明公开了一种可转动的选矿用升降设备；其使用方式如下；所述底部转动电机通过螺栓安装在固定座体的底部；底部转动电机的输出端通过固定座体内的联轴器带动升降转动轴连接转动；由于所述升降座是穿套在升降转动轴上的，由气缸安装端面上的两个升降气缸动作带动升降支架上推，使其带动升降座向上运动；实现升降座和升降支架的整体转动起来；在使用过程中升降转动轴和升降支架上可分别固定转动台面12和升降台面13，转动台面12和升降台面13分别用于具体的操作；其中转动台面12、升降台面13上分别开有操作孔和固定孔。本发明整体结构简单，易于操作，本发明还可应用于化工、矿选等多种领域。

快速激振的选矿振动筛 1128

 0

本发明公开了一种快速激振的选矿振动筛；本发明采用振动筛上盖、振动筛箱体组合式，振动筛料过程是密闭的，防止过多灰尘产生；本设备整体结构牢固，占地面积小，耐磨损且效率高，结构简单易操作，传动性能好，本发明的传动与振动功能分开，偏心块作为振动件受力简单，只承受芯轴传递的扭矩。法兰轴套作为传动部件，连接部位受力直接单一，紧固方便，操作简单，不会出现螺栓切断现象。

选矿领域振动筛进料过滤装置 801

 0

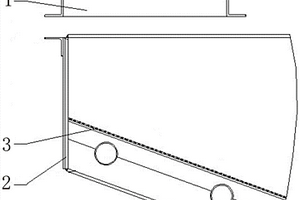

本发明公开了一种选矿领域振动筛进料过滤装置，包括进料口、金属筛框、过滤缓冲筛网；过滤缓冲筛网呈水平面的倾斜夹角设置在筛框内；金属筛框的材质采用以Mn和Cr等合金元素组成的高锰合金钢顺磁性材料。本发明所述的金属筛框重量轻、厚度薄、节约能源，安装方便，大大减轻了工人的劳动强度；另外保护壳体的制造工艺操作简单、作业效率高。本发明用于振动筛工作时前期的过滤工作，从进料口下落的物料首先经过过滤缓冲筛网初筛，其中基本符合要求的物料才会送进振动筛中，缓解了振动筛的压力，从而保护了筛网，延长筛网的使用寿命，振动筛的故障停机时间将大为减少。

箱体加护的选矿振动筛 1003

 0

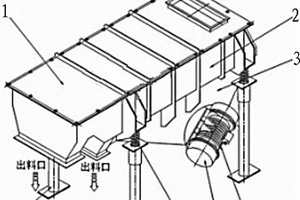

本发明公开了一种箱体加护的选矿振动筛，包括振动筛上盖、振动筛箱体、振动传力板、振动支架、压缩弹簧、防护罩、振动装置；振动筛上盖整体盖在振动筛箱体上；振动传力板设置在振动筛箱体下部；振动装置上安装有防护罩，并且振动装置是固定在振动传力板上，所述振动筛箱体的内侧固定有护板。本发明采用振动筛上盖、振动筛箱体组合式，振动筛料过程是密闭的，防止过多灰尘产生；本设备整体结构牢固，占地面积小，耐磨损且效率高，结构简单易操作，传动性能好，与传统设备相比更易维修和组件的更换，降低了维修成本；同时本发明振动筛箱体的内侧固定有护板，对振动筛箱体的内侧起到非常好的保护。

提高筛分效率的选矿物料振动筛 741

 0

本发明公开了一种提高筛分效率的选矿物料振动筛，本设备整体结构牢固，占地面积小，耐磨损且效率高，结构简单易操作，传动性能好，与传统设备相比更易维修和组件的更换，降低了维修成本。其中，筛箱的底部为筛板，筛板中设有筛孔，所述的筛孔由上部的直孔段和与此直孔段相连接的上小下大的下部弧形孔段构成；本发明的筛板既能保证筛板的筛孔形状为倒漏斗形，又可保证筛板的强度、耐磨度及开孔率。采用上述形式的筛板，延长了筛板的使用寿命；使筛分效率提高3%，降低系统循环负荷。

选矿用破碎机负荷及排矿口自动控制系统 826

 0

本发明公开了一种选矿用破碎机负荷及排矿口自动控制系统；其特征在于：包括矿仓料位检测组件、给矿装置、油箱、油泵启动机构、控制器、调节器、压力计；本发明是用微机或模拟表自动地调节排矿口的大小，合理地调节给矿量，使破碎机满负荷运转，有效地利用输入能量，生产出最多数量合格产品，破碎作业生产率可提高。

选矿领域简易升降机构 778

 0

本发明公开了一种选矿领域简易升降机构；包括固定座体、升降导轨、升降气缸、上固定座、升降座、升降支架、升降轴；整体结构简单，易于操作，本发明还可应用于化工、矿选等多种领域。其使用方式如下；由于所述升降座是穿套在升降轴上的，由气缸安装端面上的两个升降气缸动作带动升降支架上推，使其带动升降座向上运动；实现升降座和升降支架的整体转动起来。

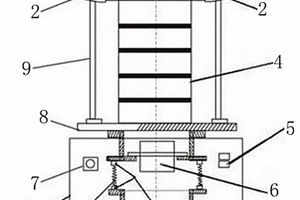

基于螺杆调节的选矿筛 915

 0

本发明公开了一种基于螺杆调节的选矿筛，本发明通过改与现有装置不同在于；其一：所述筛框整体设置在振动托盘上面，振动托盘上设置有螺杆，顶盖上设置有压头，螺杆的上端伸出顶盖上的压头后通过螺栓压紧；使用过程中，可以通过螺杆调节筛框的高度，起到调节筛网之间的间距的目的；从而达到不同筛选的效果。其二：本发明的弹性组件采用双层弹簧，所述双层弹簧具有外层弹簧和内层弹簧，内层弹簧位于外层弹簧内部；双层弹簧通过上下端的弹簧座卡在底座之间；采用这种双层的弹簧其好处是能始终保持好弹性性能。其三：所述振动壳体的底部设置地脚，振动壳体的外部设置开关和工作定时装置；便于操作人员具体操作。

选矿用物料传输装置 855

 0

本发明公开了一种选矿用物料传输装置，机架之间设置有能够转动的传输带转辊，传输带转辊上设置所述物料传送带；链条、链条压轮、链条主转动齿轮、链条从动齿轮位于安装有传动电机的机架的内侧面；传动电机带动传动箱工作，传动箱的输出端带动链条主转动齿轮转动，链条绕过传输带转辊、链条压轮、链条主转动齿轮、链条从动齿轮。本发明整体结构简单，整体牢固，占地面积小，采用滚轮传动能耗低，噪音低，耐磨损，物料传送效率高，结构简单易操作，传动性能好，安全性高，物品转移平稳安全，而且速度快；相比传统直联式电动滚筒更易维修和更换，同时有助于降低其维修成本。

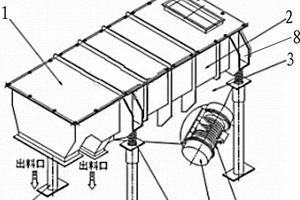

水平式磁振选矿物料振动筛 1083

 0

本发明公开了一种水平式磁振选矿物料振动筛；包括筛箱、弹簧支撑装置、电机架、振动器、万向传动轴、联轴器、电动机；筛箱水平设置，通过8组弹簧支撑装置支撑，筛箱的侧面安装有两台通过电机架支撑的电动机；电动机的输出端通过联轴器与万向传动轴连接，万向传动轴置于筛箱内部，万向传动轴同时与筛箱另一侧面的振动器连接；电动机的输出端通过联轴器和万向传动轴带动振动器产生振动，带动箱体实现振动过程；本发明采用水平式布置，并且采用磁性压缩弹簧为振动弹簧，弹性较好，有利于整个振动筛性能的提升；本设备整体结构牢固，占地面积小，耐磨损且效率高，结构简单易操作，传动性能好。

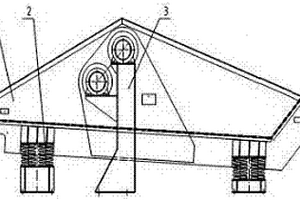

具有护板的水平式选矿物料振动筛 1013

 0

本发明公开了一种具有护板的水平式选矿物料振动筛，包括筛箱、弹簧支撑装置、电机架、振动器、万向传动轴、联轴器、电动机；筛箱水平设置，通过8组弹簧支撑装置支撑，筛箱的侧面安装有两台通过电机架支撑的电动机；电动机的输出端通过联轴器与万向传动轴连接，万向传动轴置于筛箱内部，万向传动轴同时与筛箱另一侧面的振动器连接；电动机的输出端通过联轴器和万向传动轴带动振动器产生振动，带动箱体实现振动过程；所述筛箱的内侧固定有护板。本发明经过改进，在筛箱的内侧固定有护板，对振动筛箱体的内侧起到非常好的保护；本设备整体结构牢固，占地面积小，耐磨损且效率高，结构简单易操作，传动性能好。

箱体式磁弹簧选矿振动筛 1080

 0

本发明公开了一种箱体式磁弹簧选矿振动筛，与现有振动筛相比，本发明采用振动筛上盖、振动筛箱体组合式，振动筛料过程是密闭的，防止过多灰尘产生；本设备整体结构牢固，占地面积小，耐磨损且效率高，结构简单易操作，传动性能好，与传统设备相比更易维修和组件的更换，降低了维修成本；本发明采用磁性压缩弹簧为振动弹簧，其特性线为渐减型的弹簧，刚度随着载荷的增加而减少；弹性较好，有利于整个振动筛性能的提升。

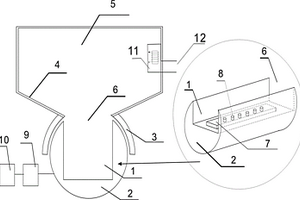

增加自动倒仓的水中磁铁矿旋转流灌式超高磁选矿装置 951

 0

本发明增加自动倒仓的水中磁铁矿旋转流灌式超高磁选矿装置，包括：倒仓（1）、倒仓转动体（2）、密闭体（3）、控制器（4）、选矿灌（5）、排大颗粒缺口（6）、传动结构（9）、控制器（10）、水中超高磁磁选机（11）、磁铁矿沙出口（12）；其特征还在于增加重量监测条（7）、重量检测器（8）；所述重量检测器，安装在倒仓底部，采集的信号连接控制器；所述重量监测条，安装在倒仓底部，重量监测条是由一个一个的重量检测器排列组成；倒仓能感应到将大颗粒矿砂装满，就自动排出，达到了最大的工作效率。

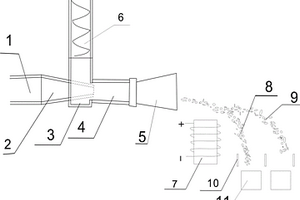

喷嘴式超高磁选矿装置 969

 0

本发明喷嘴式超高磁选矿装置，包括：强风管（1）、喷风嘴（2）、混料仓（3）、喷管（4）、扇形喷嘴（5）、螺旋式给料装置（6）、超高磁电磁线圈（7）、磁铁矿沙（8）、尾矿（9）、隔板（10）、料斗（11），其特征还在于喷风嘴（2）的强气流带着矿砂快速由扇形喷嘴（5）从超高磁电磁线圈（7）上面穿过；所述强风管（1），连接喷风嘴（2），强风的入口；所述喷风嘴（2），处在混料仓（3）内，并和其一起运用文丘里原理带动螺旋式给料装置（6）提供的矿砂作高速运动；在超短的距离里，让磁铁矿沙达到需要的速度，在超高磁选矿中，有用矿砂和无用矿砂分得更干净，提高了选出来的矿沙品位。

湿式单质铁选矿系统 996

 0

发明属于矿石粉碎筛选领域，为一种湿式单质铁选矿系统，一种湿式单质铁选矿系统,包括壳体，所述壳体内上部设有粉碎腔,所述粉碎腔内设有矿石破碎装置，矿石破碎装置用于将倒入到所述粉碎腔中的大块矿石破碎成小块便于后续处理，所述壳体内中部设有洗矿腔，所述洗矿腔内设有震动洗矿装置。本发明在矿石筛选过程中将矿石原料粉碎后加水冲洗，清洗过程中筛网高频振动，提升洗矿的效率，洗出的矿浆流入到吸附腔内，矿浆中的单质铁被电磁体吸附后从矿浆中分离，其余矿浆流入到下方的蓄浆池通过涡杆取出矿物沉淀，提高了单质铁矿在矿石混合物中的分离效率，避免了尾矿中依旧存在单质铁矿的混合物。

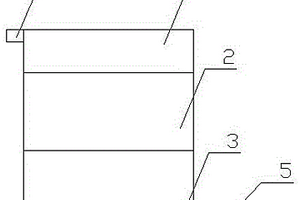

用于重晶石矿多级沉淀处理选矿废水装置 1020

 0

本实用新型属于污水处理领域，涉及矿物选矿废水的处理，具体为一种用于重晶石矿多级沉淀处理选矿废水装置，其特征在于包括：第一沉淀池、第二沉淀池、第三沉淀池、废液入口、处理水出口、溢流管和滤网，所述第一级沉淀池上设置有废液入口，所述第一沉淀池、第二沉淀池、第三沉淀池之间采用隔板隔开，相邻的隔板上设置有溢流管，所述溢流管外侧设置有一圈用于过滤杂质的滤网，所述第三沉淀池上设置有处理水出口。

增加人工智能的水中磁铁矿超高磁选矿装置 756

 0

本发明一种增加人工智能的水中磁铁矿超高磁选矿装置，包括：水中磁铁矿螺旋式超高磁选矿装置、倒仓自动工作装置、矿砂下落开关装置、预留一次倒仓大颗粒矿砂容量装置、粉碎装置、磨粉装置、传动矿砂流装置，其特征还在于增加人工智能；在填礁的过程中，利用挖沙、抽沙的动能，只增加简单的设备和少量能源，把部分海沙中富含磁铁矿的磁铁矿精矿选出，一来节约资源，二来也能够产生经济效益；并且这个过程还是全自动的。

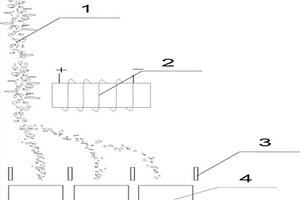

超高磁场选铁矿石装置 739

 0

本发明公布了一种超高磁选铁矿石装置，包括：磁铁矿沙流、分隔板、料斗，其特征还在于包括超高磁电磁线圈和其所产生的磁场使矿沙横向移动的距离；所述超高磁电磁线圈，所产生的磁场，是普通电磁线圈所产生磁场的几十上百倍以上，安装在磁铁矿沙流的下落过程中的中间位置，超高磁电磁线圈导电后发出的超高磁场，超高磁场作用于磁铁矿沙流；所述矿沙横向移动的距离，是本发明的关键，在超高磁电磁线圈的作用下，矿砂里的铁越多，横向移动的距离就越大；能选出不同含量的多种矿砂，方便再次选矿；直接选出合格的矿砂，选出能再次精选的矿砂，选出鸡肋式矿砂，选出杂质；鸡肋式矿砂，这种矿砂可储存，等待市场变好，也不会浪费资源。

干式磁力选矿机 691

 0

本实用新型公开了一种干式磁力选矿机，属于选矿设备技术领域。本实用新型的一种干式磁力选矿机，包括机架，机架上设有进料斗、磁力辊筒、精矿斗、尾矿斗和至少1个送料机构；磁力辊筒包括中心轴和可转动的套设于中心轴外的辊筒，辊筒内侧沿轴向设有磁系，中心轴两端与机架相连；送料机构包括送料管、送风管和混料管，进料斗通过送料管与混料管相连通，送风管一端连接有送风设备、另一端与混料管一端相连通，混料管另一端设有扇形喷嘴，扇形喷嘴的出料口伸至辊筒上方、与磁系相对应；精矿斗位于辊筒下方，尾矿斗在精矿斗旁边。采用本实用新型的一种干式磁力选矿机，能够完成铁矿粉的筛选作业，提高筛选的精度。

增加水中控制矿砂下落开关的旋转流罐式选矿装置 894

 0

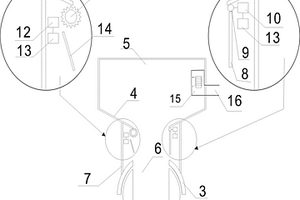

本发明公布了增加水中控制矿砂下落开关的旋转流罐式选矿装置，包括：包括：倒仓（1）、倒仓转动体（2）、密闭体（3）、选矿灌底斜面（4）、选矿灌（5）、排大颗粒缺口（6），其特征还在于增加导矿壁（7）、开关门板（8）、开关门轴（9）、转动结构A（10）、齿状杆（11）、转动结构B（12）、控制器（13）、斜隔板（14）、水中超高磁磁选机（15）、磁铁矿沙出口（16）；当倒仓把大颗粒矿砂倒出选矿灌外时，开关门板和齿状杆的闭合，避免了大颗粒矿砂的继续下落，造成把矿砂卡碎、可能损坏机器，或卡住了倒仓，让其不能完全进入密闭体，停止倒仓工作。

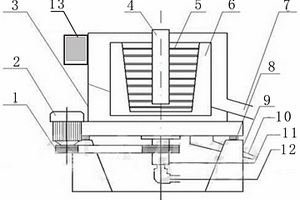

可自动控制的新型离心重力选矿设备 845

 0

本发明公开了一种可自动控制的新型离心重力选矿设备，其特征在于：包括皮带、选矿电机、设备外壳、给矿管、内套隔槽、压力水套、尾矿排管、减震装置、不锈钢机架、精矿排矿门、中空轴、反冲水管以及电机控制箱；电机控制箱包括主控制器、触摸显示屏、触摸屏控制模块、串口智能显示终端、存储器、电源模块、输出模块、指示灯和报警灯；本发明操作时选矿电机经皮带传动带动中空轴，使内套隔槽高速旋转，矿物料经给矿管进入内套隔槽中，轻矿物经尾矿排管排出，经一个班次作业，停机将精矿从精矿门排出，然后进入下一循环作业。本设备能够自动实现选矿电机运转的控制，由于电气化控制的可靠性高、环境适应性强、灵活通用、使用方便、维护简单。

磁铁矿的超高磁选矿装置 869

 0

一种磁铁矿的超高磁选矿装置和一种磁铁矿的超高磁选矿组合装置，包括：磁铁矿沙流（1）、分隔板（3）、料斗（4），其特征还在于包括超高磁电磁线圈（2），所述线圈（2）产生的磁场使矿沙横向移动一定距离；所述磁铁矿选矿装置为：一种有小分格的皮带选磁铁矿装置、一种水车式履带刮矿砂选磁铁矿装置、一种抛物面击矿砂式选磁铁矿装置、一种强风吹矿砂式选磁铁矿装置；所述组合装置为：一种有小分格的皮带选磁铁矿的组合装置；一种水车式履带刮矿砂选磁铁矿的组合装置；一种抛物面击矿砂式选磁铁矿的组合装置；一种强风吹矿砂式选磁铁矿的组合装置。
