其他有色金属加工技术理论与应用

锂二次电池用正极活性物质 698

 0

本发明的锂二次电池用正极活性物质，由具有尖晶石结构的含镍的锂锰复合氧化物和具有层状结构的含铝和/或镁的锂镍复合氧化物混合而成，层状结构的锂镍复合氧化物是通式LiNi1-x-yM1xM2yO2所示的化合物。其中，M1是Al和/或Mg，M2是选自Co、Fe、Cu和Cr中的至少一种金属元素，0.3≤x≤0.5，0≤y≤0.2。

抑制卤化锂溶液中金属腐蚀的方法 686

 0

一种防止或抑制与含卤化锂的水溶液接触的金属腐蚀的方法,包括向该溶液中添加晶性习性改变剂和钼酸锂。

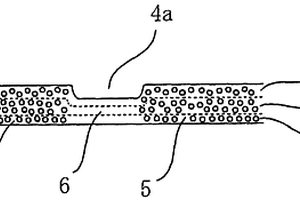

电池用隔板及锂二次电池 708

 0

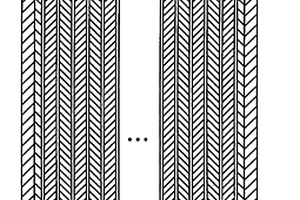

本发明提供一种在制造锂二次电池等电池时,能够使非水电解液的注入容易,并且能够制造各种电池特性优异的电池的隔板。作为锂二次电池等的电池用隔板,有利地利用在长形的多孔膜上形成在其宽度方向延伸的多个非孔线状区域,该非孔线状区域的至少一个表面形成着凹部或凸部的电池用隔板。

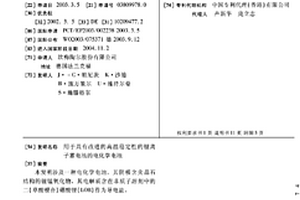

用于具有改进的高温稳定性的锂离子蓄电池的电化学电池 812

 0

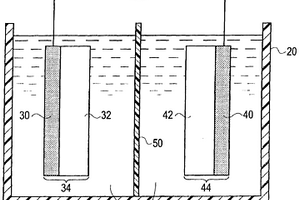

本发明涉及一种电化学电池,其阴极含尖晶石结构的锂锰氧化物,其电解质含在非质子溶剂中的二(草酸根合)硼酸锂(LOB)作为导电盐。

用于制造锂二次电池的方法和设备 1117

 0

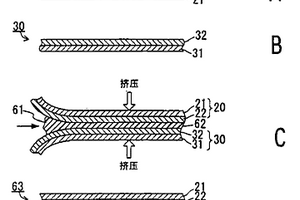

一种锂二次电池制造方法,包括步骤:向从正电极板(20)和负电极板(30)中选出的至少一个电极板上喷射固体电解质的熔体(61),以将熔体(61)淀积到至少一个电极板上;以及挤压正电极板(20)和负电极板(30)并使熔体(61)保持在其间,由此形成包括正电极板(20)、包括固体电解质的电解质层(62)和负电极板(30)的层状体,这样可以以高效生产率制造出具有优异特性的薄的锂二次电池。

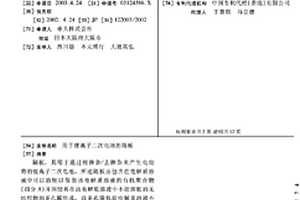

用于锂离子二次电池的隔板 886

 0

隔板,其用于通过锂掺杂/去掺杂来产生电动势的锂离子二次电池,所述隔板由包含在电解质溶液中可以溶胀以保留该电解质溶液的有机聚合物(组分A)并围绕着在该电解质溶液中不能溶胀的无纺织物的多孔膜组成,该多孔膜包括电解质溶液不溶胀的、熔点是210℃或以上的有机聚合物(组分B)和电解质溶液不溶胀的、熔点是180℃或以下的有机聚合物(组分C),其中将组分B加入到组成无纺织物的纤维中。该隔板是高度安全的,并且对有机溶剂来说表现出低的机械性能降低。

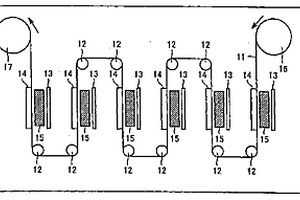

锂二次电池用电极的制造方法 870

 0

一种锂二次电池用电极的制造方法,在集电体的两面形成由多层组成的活性物质层时,通过适当控制集电体成分向活性物质层扩散的状态,从而能得到高放电容量以及良好的充放电特性。这一锂二次电池用电极的制造方法具备采用将原料在气相中释放供给的方法在集电体第1面上形成由多层组成的第1活性物质层的工序、以及采用将原料在气相中释放供给的方法,在集电体第2面上形成由多层组成的第2活性物质层的工序,在形成构成第1活性物质层的所有的层之前,至少形成构成第2活性物质层的1层。以此能防止在至少形成第2活性物质层的1层时的热量对第1活性物质层的所有的层产生影响。

锂二次电池用正极合剂糊剂 987

 0

本发明涉及锂二次电池用正极合剂糊剂,目的是在不损害正极活性物质的导电性的情况下谋求分散稳定化,并且提高电池材料粉体和粘合剂成分的粘接力,而且提高使用这种糊剂作为电极材料而制作的电池的电池性能。本发明调制和使用一种锂二次电池用正极合剂糊剂,其特征在于包含正极活性物质、含有选自具有碱性官能团的有机化合物及具有酸性官能团的有机化合物中的一种以上化合物的分散剂、和必要时使用的溶剂及粘合剂。

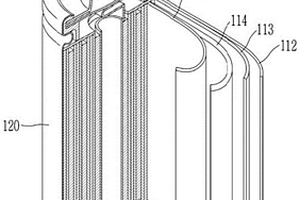

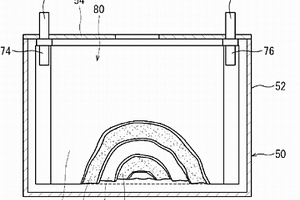

具有改进的正电极的锂-二硫化铁圆柱形电池 892

 0

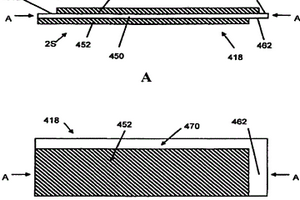

本发明提供一种原电化电池及其制造方法,其依赖于具有沉积在导电载体上的正电极物质的冻辊电极,所述导电载体具有局部未涂布部分,其中电化活性物质只涂布在载体的一个侧面上,以获得比没有这种未涂布部分的电池更好的性能。所述局部未涂布部分沿着冻辊的纵轴被定向。所述正电极物质优选为二硫化铁,而所述负电极包含锂或锂合金。

负极活性物质及其制备方法和负极及可充电锂电池 967

 0

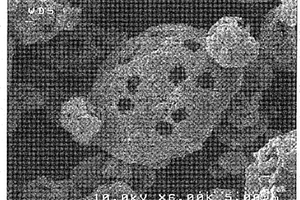

本发明提供了用于可充电锂电池的负极活性物质及其制备方法、包括负极活性物质的负极和可充电锂电池。负极活性物质包括含有一次颗粒的聚集体的二次颗粒。一次颗粒包括由式LixMyVzO2+d表示的化合物，其中，0.1≤x≤2.5，0≤y≤0.5，0.5≤z≤1.5，0≤d≤0.5，并且M是从Al、Cr、Mo、Ti、W、Zr和它们的组合中选择的金属。用于可充电锂电池的负极活性物质使可充电锂电池具有优良的循环寿命特性。

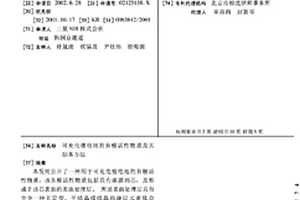

可充电锂电池的负极活性物质及其制备方法 868

 0

本发明公开了一种用于可充电锂电池的负极活性物质,该负极活性物质包括具有碳源的芯,及形成于该芯表面的表面处理层。所述表面处理层具有至少一种无定型、半结晶或结晶的涂层元素化合物,所述涂层元素化合物选自含有涂层元素的氢氧化物,含有涂层元素的羟基氧化物,含有涂层元素的含氧碳酸盐,及含有涂层元素的羟基碳酸盐。此外,本发明还公开了制备可充电锂电池的负极活性物质的方法,该方法包括用涂布液涂布碳源,及干燥该碳源。所述涂布液包括作为溶质的涂层元素源和作为溶剂的有机溶剂与水的混合物。

锂二次电池及其正极材料 1104

 0

本发明涉及锂二次电池正极材料用锂镍锰钴系复合氧化物粉末，其包含属于层状结构的结晶结构，并且其组成用下述式子表示：Li[Liz/(2+z){(LixNi(1－3x)/2Mn(1+x)/2)(1－y)Coy}2/(2+z)]O2，其中，0.01≤x≤0.15、0≤y≤0.35、0.02(1－y)(1－3x)≤z≤0.15(1－y)(1－3x)。

锂离子二次电池用负极碳材料及其制造方法 1147

 0

本发明涉及对糙米脱除果皮及种皮的米淀粉部位进行烧成制得的锂离子二次电池用负极碳材料,及这种碳材料的制造方法。前述米淀粉部位优选是碾糙米时的中等白糠或上等白糠,而前述负极碳材料优选在该碳材料的粉末X射线(CUKΑ)衍射中,在2Θ=40～50°有比较宽的峰,和在2Θ=42～44°有更窄的峰。若采用本发明则可以有效利用米的中等白糠或上等白糠,更廉价地制造与以往产品同等的锂离子二次电池用负极碳材料。

用于回收碳酸锂的方法 1116

 0

用于从含锂原料中回收碳酸锂的方法和装置，该方法包括在水和碳酸钠存在下使该含锂原料成浆(1)，以从该含锂原料产生含锂浆料。成浆后，对该含锂浆料进行浸出(2)，以使锂溶解在该溶液中，由此产生含碳酸锂的溶液。成浆和浸出后，该方法包括通过在大气压条件下使用二氧化碳来对该含碳酸锂的溶液进行碳酸盐化(3)，以产生含碳酸氢锂的溶液，以及从该溶液分离(4)固体。纯化(5)该含碳酸氢锂的溶液，以产生经纯化的含碳酸氢锂的溶液，和通过从该经纯化的含碳酸氢锂的溶液使碳酸锂结晶(6)来回收。

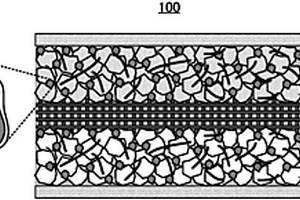

包含网眼型集电器的负极、包含其的锂二次电池和其制造方法 1198

 0

本发明公开了包含网眼型集电器的负极、包含其的锂二次电池和其制造方法。本公开内容涉及包含网眼型集电器和锂薄膜的锂二次电池用负极，特别地涉及其中锂薄膜插入到集电器的开口中且形成空的空间的负极、包含其的锂二次电池和其制造方法。本公开内容能够通过防止锂枝晶生长而提高锂二次电池的安全性。此外，因为负极集电器与锂薄膜之间的粘接效率增加，所以本公开内容能够在对电池充放电时防止负极集电器和锂薄膜的剥离。

用于锂基储能装置的阳极及其制造方法 780

 0

一种制造在储能装置中使用的阳极的方法包括提供具有导电层和覆盖在导电层之上的金属氧化物层的集流器。通过CVD工艺将连续的多孔锂储存层沉积在金属氧化物层上。在连续的多孔锂储存层的沉积完成之后并且在电池组装之前对阳极进行热处理。热处理包括将阳极加热至100℃至600℃范围内的温度并持续0.1分钟至120分钟范围内的时间段。阳极可以与阴极一起被并入到锂离子电池中。阴极可以包括硫或硒。还描述了具有至少两个补充层的阳极。讨论了制造在锂离子电池中使用的预锂化阳极的方法。

用于锂二次电池的石榴石材料和制造和使用石榴石材料的方法 798

 0

本发明阐述了石榴石材料成分，如：锂填充石榴石和掺杂氧化铝的锂填充石榴石，这些作为电解质和阴极电解质适用于固态电池的应用。本发明还阐述了其中具有细晶粒的锂填充石榴石薄膜。本发明公开了作为全固态锂可充电电池的阴极电解质、电解质和/或阳极电解液的锂填充石榴石的新的、具备创造性的制造和使用方法。本发明还公开了包含这种石榴石阴极电解质、电解质和/或阳极电解液的新的电化学装置。本发明还阐述了制备新结构的方法，包括作为阴极电解质、电解质和/或阳极电解液用于电化装置、电池组分(正或负电极材料)或全固态电化学能量储存装置的离子传导材料的致密(<50um)自立式薄膜。同时，本发明所述的方法公开了新的烧结技术，如用于加热和/或电场辅助(FAST)烧结，用于固态储能装置和其组分。

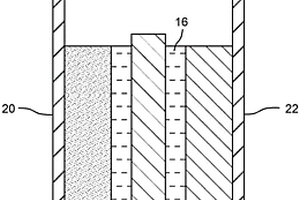

锂金属电池组电解质及包括其的电化学电池 782

 0

本发明公开了锂金属电池组电解质及包括其的电化学电池。用于锂金属电池组的电解质包含非水性非质子有机溶剂和在所述非水性非质子有机溶剂中溶解或离子化的锂盐。非水性非质子有机溶剂包含环状碳酸酯、非环状碳酸酯和非环状氟化醚。锂盐包含脂族氟化二磺酰亚胺锂盐。

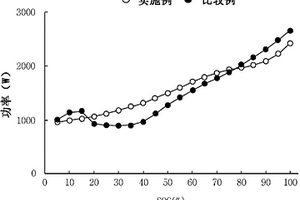

功率特性得到提高的混合正极活性物质及包含该物质的锂二次电池 1117

 0

本发明涉及功率特性得到提高的混合正极活性物质及包含该混合正极活性物质的锂二次电池，更具体地，涉及在将层状结构的锂过渡金属氧化物和橄榄石结构的锂氧化物(例如，LFP)进行混合的情况下，为了防止在过渡(transient)区中的电压的急剧下降，使用由Mn等其他元素取代LFP中的Fe的一部分的LFP(LMFP)，从而减少与层状结构的锂过渡金属氧化物之间的工作电压的差异，最终能够将在过渡区中的功率减少最小化的混合正极活性物质及包含该混合正极活性物质的锂二次电池。

锂复合金属氧化物及非水电解质二次电池 1105

 0

一种含有Ni、Mn及Fe,且BET比表面积为2m2/g以上30m2/g以下的锂复合金属氧化物。一种锂复合金属氧化物的制备方法,其中使含有Ni、Mn、Fe及Cl的水溶液与碱接触得到共沉淀物,将该共沉淀物及锂化合物的混合物在不到900℃的温度下保持,进行烧结。以上述锂复合金属氧化物或利用上述制备方法得到的锂复合金属氧化物作为主要成分的非水电解质二次电池用正极活性物质。具有上述正极活性物质的非水电解质二次电池用正极。具有上述正极的非水电解质二次电池。

锂-金属复合氧化物的制备方法 1089

 0

公开了一种制备锂-金属复合氧化物的方法,该方法包括如下步骤:(A)将含一种或多种过渡金属的前体化合物的水溶液与一种碱化剂和一种锂的前体化合物混合以沉淀出所述过渡金属的氢氧化物;(B)将步骤(A)的混合物与超临界或亚临界条件下的水混合以合成锂-金属复合氧化物,干燥该锂-金属复合氧化物;并且(C)将所述干燥的锂-金属复合氧化物进行煅烧、或粒化再煅烧。同时公开了一种含有所述锂-金属复合氧化物的电极,以及包括所述电极的电化学装置。在所公开的发明中,将基于现有超临界水热合成法合成的锂-金属复合氧化物进行了煅烧、或粒化再煅烧。因此,与现有干式煅烧法或湿式沉淀法不同,本方法可形成一个均一的固溶体,并可改善所述复合氧化物中金属的排序。另外,所述锂-金属复合氧化物可表现出晶体稳定性及优良的电化学性能。

锂离子电池及其制造方法 964

 0

本发明涉及锂离子电池及其制造方法。提供可抑制由非水电解液的分解引起的气体的产生的锂离子二次电池。制成锂离子电池，其具备正极、非水电解液和负极，所述正极包含导电材料、被覆所述导电材料的表面的层状含铌氧化物、以及相对于金属锂的氧化还原电位的上限电位为4.5V(相对于Li/Li+)以上的含锂氧化物活性物质。

由盐水制备高纯度碳酸锂的方法 694

 0

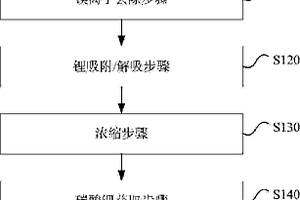

本发明涉及一种由盐水制备高纯度碳酸锂的方法。本发明的由盐水制备碳酸锂的方法包括如下的步骤：镁去除步骤，从盐水去除镁离子；锂吸附/解吸步骤，向去除了所述镁离子的盐水投入吸附剂来吸附锂离子之后，将吸附有所述锂离子的吸附剂投入到强酸溶液来解吸锂离子；浓缩步骤，对解吸了所述锂离子的强酸溶液进行浓缩；以及碳酸锂获取步骤，使包含在所述浓缩溶液中的锂离子与碳酸前驱体进行化学反应来获取碳酸锂。

锂复合氧化物烧结体 761

 0

本发明提供高速放电特性优异的锂复合氧化物烧结体、以及使用了该锂复合氧化物烧结体的电池用正极组合物、电池用正极及锂离子电池。所述锂复合氧化物烧结体由锂复合氧化物的微小粒子相互烧结而构成,达到最大微分细孔容积值的峰值细孔径为0.80～5.00μm,总细孔容积为0.10～2.00mL/g,平均粒径在所述峰值细孔径的值以上且为20μm以下,在细孔径小于所述峰值细孔径的一侧存在微分细孔容积值为所述最大微分细孔容积值的10%以上的次峰,并且所述次峰的细孔径超过0.50μm且为2.00μm以下,BET比表面积为1.0～10.0m2/g,X射线衍射测定的X射线衍射峰中的最强峰的半峰宽为0.12～0.30deg。

用于制备锂二次电池的正极活性材料的方法 998

 0

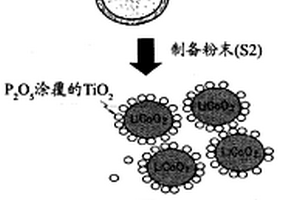

公开了一种制备用于锂二次电池的正极活性材料的方法,所述制备方法包括:将磷化合物加入到过渡金属氧化物的分散液中以制备涂覆液;干燥涂覆液以制备包括涂覆在过渡金属氧化物的表面上的氧化磷的粉末;以及将涂覆有氧化磷的粉末与锂嵌入化合物干混合,然后烧制混合物以在锂嵌入化合物的表面上形成Li-M1-M2-P-O(其中M1是来自过渡金属氧化物的过渡金属,且M2是来自锂嵌入化合物的金属)的固溶体化合物。上述制备用于锂二次电池的正极活性材料的方法简化了传统制备工艺以节省工艺成本,且其提供了与由湿法工艺获得的正极活性材料可比拟的电化学特性。

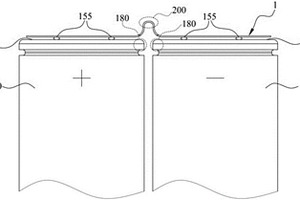

锂电池连结导片 1011

 0

本实用新型为一种锂电池连结导片，其适用于锂电池组，锂电池组由二个以上的锂电池所组成，锂电池连结导片的特征在于其被点焊至锂电池的电池芯端面上，用以将锂电池彼此连结起来，锂电池连结导片于锂电池的相邻处呈高起形状，藉以避免锂电池之间的端处彼此电性连接。

用于正极活性物质的分级机和使用其再生锂前体的方法 950

 0

在用于再生锂前体的方法中，制备正极活性物质混合物，该正极活性物质混合物包括粉尘颗粒和含有锂复合氧化物颗粒的活性物质粉末。使用分级机将粉尘颗粒从正极活性物质混合物中分离以收集活性物质粉末。将活性物质粉末还原以形成初级前体混合物。由初级前体混合物回收锂前体。可以以高收率获得高纯度的锂前体。

制备锂二次电池用正极活性材料的方法和由此制备的正极活性材料 1142

 0

本发明涉及：一种制备正极活性材料的方法；通过所述制备方法制备的正极活性材料；包含所述正极活性材料的锂二次电池用正极和锂二次电池，所述方法包括以下步骤：通过使用含有涂布元素M1(M1包含选自Na和Al中的至少一者)的碱性水溶液在由式1表示的锂过渡金属氧化物的表面上形成第一涂层；以及通过对在其上形成有所述第一涂层的所述锂过渡金属氧化物与含有涂布元素M2(M2包含B)的材料进行干混和热处理来形成第二涂层。

锂离子二次电池用正极活性物质的制造方法 976

 0

提供一种锂离子二次电池用正极活性物质的制造方法，其包括：水洗工序，用水对包含Li、Ni及元素M的锂镍复合氧化物进行洗涤并过滤，获得洗涤饼；混合工序，对洗涤饼与不含锂的钨化合物加热的同时进行混合，获得钨混合物；热处理工序，对钨混合物进行热处理，洗涤饼的水分率为3.0质量％以上10.0质量％以下，钨混合物中包含的钨原子数相对于锂镍复合氧化物中包含的Ni及元素M的合计原子数的比例为0.05原子％以上3.00原子％以下，混合工序的温度为30℃以上70℃以下。

正极活性物质、其制备方法和包括其的可再充电锂电池 1154

 0

公开了用于可再充电锂电池的正极活性物质、其制备方法和包括其的可再充电锂电池。用于可再充电锂电池的正极活性物质包括锂镍类金属复合氧化物，其中正极活性物质包括其中聚集了多个初级颗粒的次级颗粒，正极活性物质包括存在于次级颗粒的表面上的第一硼涂层部分和存在于次级颗粒内的初级颗粒的表面上的第二硼涂层部分，且第一硼涂层部分的重量大于第二硼涂层部分的重量。
