本实用新型涉及一种选矿系统,尤其是一种氟碳铈矿选矿系统。本实用新型提供了一种氟碳铈矿选矿系统,包括首级磁选系统和浮选系统,还包括末级磁选系统,所述首级磁选系统、浮选系统和末级磁选系统依次连接协作。本实用新型提供了一种新的氟碳铈矿选矿系统,该系统创造性的采用“磁—浮—磁”的流程,不仅适用于常规的氟碳铈矿,而且特别适用于处于风化层的氟碳铈矿,解决了现有工艺对泥化粉末化严重、稀土矿物呈明显的粗细不均匀嵌布的风化层氟碳铈矿稀土难以回收的问题,即保证了稀土品位,又保证了稀土回收率,杜绝了稀土的过度浪费,成本低,效益高,具有较高的经济效益和社会效益,值得推广和应用。
本发明公布了一种喷嘴式超高磁选矿的组合装置,包括:一种喷嘴式超高磁选矿装置、漏槽、超高磁场选磁铁矿装置,其特征还在于包括选矿装置组合顺序;所述一种喷嘴式超高磁选矿装置,由强风管(1)、喷风嘴(2)、混料仓(3)、喷管(4)、扇形喷嘴(5)、螺旋式给料装置(6)、超高磁电磁线圈(7)、磁铁矿沙(8)、尾矿(9)、隔板(11)、料斗(15)、超声波轰击装置组成(12);所述漏槽(10),是由两个隔板(11)组成,呈上宽下窄状,位于超高磁电磁线圈(7)的下面;把误落入选矿池中的非需要矿砂,再通过超高磁场选磁铁矿装置选出来,使矿砂品位提高。

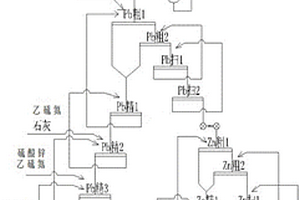

本发明公开一种从氧化矿或低品位铅锌原矿中进行选矿的方法,包括磨矿、铅的两次粗选、铅的一次扫选、铅的三次精选、锌的两次粗选、锌的两次扫选、锌的精选的过程,其中在铅的一次粗选中添加选矿药剂石灰、硫酸锌水溶液、乙硫氮水溶液、松醇油和水玻璃;在铅的二次粗选中添加选矿药剂乙硫氮水溶液;在铅的一次扫选中添加选矿药剂乙硫氮水溶液和松醇油;在铅的一次精选中添加选矿药剂硫酸锌水溶液;在铅的二次精选中添加选矿药剂乙硫氮水溶液和石灰;在铅的三次精选中添加选矿药剂乙硫氮水溶液和硫酸锌水溶液,本发明可在常温下进行选矿、能够从低品位铅锌原矿或铅锌氧化矿中高效分离出高品位铅、锌精矿,成本低、药剂用量少、经济效益高。
本发明提供了一种浮钛捕收剂及使用其的低品位钛铁矿的选矿方法。所述选矿方法包括:将原矿进行隔渣、分级,得到粗粒物料和细粒物料分别进行一段除铁后,得到粗粒除铁尾矿、细粒除铁尾矿和次铁精矿;将粗粒除铁尾矿进行一段强磁选,得到强磁精矿和尾矿;将强磁精矿进行螺旋重选,得到的重选精矿送至磨矿处理;细粒除铁尾矿经过两段强磁选获得的强磁精矿与磨矿后的重选精矿混合并分级后依次经二段除铁、三段强磁选、浮选后得到最终钛精矿;其中,将粗粒MOH捕收剂和细粒MOH捕收剂按照一定的比例进行混合,得到的混合捕收剂作为浮钛捕收剂用于浮选。本发明选矿方法能够提高粗选钛精矿的产率和TiO2回收率,达到在保证钛精矿质量的同时提高钛精矿回收率。
本发明并列的倒仓间增加三角体的水中旋转流罐式选矿装置,包括:双倒仓、倒仓转动体、密闭体、选矿灌底斜面、选矿灌、排大颗粒缺口、三角体、灌底、水中超高磁磁选机、磁铁矿沙出口,其特征还在于它们的组合;在填礁的过程中,利用挖沙、抽沙的动能,只增加简单的设备和少量能源,把部分海沙中富含磁铁矿的磁铁矿精矿选出,一来节约资源,二来也能够产生经济效益;快速的拿走大磁铁矿、大石头块,可以把直接将挖起的矿砂泵到选矿灌里来选矿,经过选矿过程后,马上就能进入到船的砂石库里,基本不影响挖沙的进度。
本发明涉及选矿工艺领域,尤其是一种预测提质钒钛铁精矿TFe理论品位、提质过程产量损失和铁金属损失的钒钛磁铁矿铁精矿选矿工艺矿物学特性分析方法,包括如下步骤:a、将待分析的钒钛磁铁矿铁精矿通过搅拌机搅拌,并使结块的矿物分散;b、将所获得的分散后的钒钛铁精矿采用脱磁器进行脱磁;c、将脱磁后的钒钛铁精矿采用高频振动筛进行多级筛分并对筛分产品称重;d、对各粒级产品分别开展化学成分分析、矿物组分分析、主要元素赋存状态分析、有用矿物与脉石矿物的嵌布特征分析;e、对数据整合及校正,并完成钒钛磁铁矿铁精矿选矿工艺矿物学特性分析。本发明尤其适用于钒钛磁铁矿铁精矿选矿工艺矿物学特性的研究之中。
本实用新型公开了一种磁铁矿选矿结构及选矿方法,属于磁铁矿选矿技术领域。磁铁矿选矿结构包括:磁选机,磁选机包括磁滚筒,磁滚筒的圆周面设置有磁力区,磁力区沿磁滚筒的轴线方向布置,磁滚筒上具有多个与磁力区相切的磁力切面;料仓,料仓具有出料口,出料口的出料方向与磁滚筒之间具有间隙,且出料方向与任一磁力切面平行设置。本实用新型通过提供一种磁铁矿选矿结构,在矿料的出料口与磁滚筒之间设置间隙,将出料方向与磁滚筒上的磁力切面平行设置,避免在铁精矿被磁滚筒吸附时,杂质同时被包裹的情况,提高磁铁矿品位。

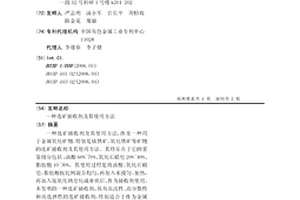

一种选矿捕收剂及其使用方法,涉及一种用于金属氧化矿物,特别是钛铁矿、氧化铁矿等矿物的选矿捕收剂及其使用方法。其特征在于它的重量组分包括:油酸60%~70%、氧化石蜡皂20%~40%、脂肪酸10~30%。其使用过程是将油酸、氧化石蜡皂、脂肪酸按比例混合均匀,再加入水搅匀、加热,再加入氢氧化钠皂化成膏状后,作为捕收剂使用。本发明的一种选矿捕收剂,具有高活性、高分散性和高选择性的选矿捕收剂,特别适合于作为金属氧化物矿,特别是钛铁矿、氧化铁矿等矿物的选矿捕收剂。
本发明一种喷嘴式超高磁选矿装置,包括:喷嘴式超高磁选矿装置,其特征还在于增加了超声波(12);所述喷嘴式超高磁选矿装置,由强风管(1)、喷风嘴(2)、混料仓(3)、喷管(4)、扇形喷嘴(5)、螺旋式给料装置(6)、超高磁电磁线圈(7)、磁铁矿沙(8)、尾矿(9)、隔板(10)、料斗(11)组成;所述超声波(12),安装在磁铁矿砂流的运动过程中,在超高磁选矿结束之前对被选的磁铁矿砂流轰击;在一道工序中,增加一种选矿方式,再次提高矿砂品位,节约了能耗,降低了成本。

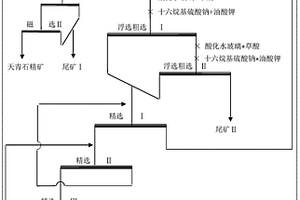

本发明公布一种从稀土选矿尾矿中综合回收锶矿物的选矿方法,含天青石和菱锶矿的稀土尾矿的选矿方法。本发明的选矿方法包括以下步骤:(1)利用重选将稀土尾矿中的重矿物选出,得到重选精矿;(2)利用强磁选将步骤(1)中重选精矿的稀土和铁等磁性矿物磁出,得到天青石精矿;(3)利用浮选将步骤(1)中重选尾矿中的菱锶矿矿物浮出,得到菱锶矿精矿。本发明的有益效果是:能显著回收稀土选矿尾矿中的锶矿物,提高资源的综合利用价值并大幅降低尾矿的排放量。
本发明增加预留一次倒仓大颗矿容量的水中磁铁矿罐式选矿装置,包括:倒仓(1)、倒仓转动体(2)、密闭体(3)、选矿灌底斜面(4)、选矿灌(5)、排大颗粒缺口(6)、导矿壁(7)、开关门板A(8),开关门轴A(9),转动结构A(10),齿状杆B(11),转动结构B(12),控制器(13)、斜隔板(14)、开关门板C(15)、开关门轴C(16),转动结构C(17),齿状杆D(18),转动结构D(19),重量监测条(20)、重量检测器(21)、横隔板(22)、水中超高磁选矿机(23)、磁铁矿沙出口(24),其特征还在于判定开关门(15)已积累了一倒仓(1)容量的大颗粒后,停止大颗粒继续添加;为了加快倒仓工作速度,但大颗粒矿砂装满倒仓是需要时间的,同时还不能装得过多,预存一倒仓也就解决了这个问题。
本发明公布了一种并列的倒仓间增加三角体的水中旋转流罐式选矿装置,包括:并列的倒仓间增加三角体的水中旋转流罐式选矿装置,其特征还在于增加了超声波(11);所述并列的倒仓间增加三角体的水中旋转流罐式选矿装置,是由倒仓(1)、倒仓转动体(2)、密闭体(3)、选矿灌底斜面(4)、选矿灌(5)、排大颗粒缺口(6)、三角体(7)、灌底(8)、水中超高磁磁选机(9)、精矿出口(10)组成的;所述超声波(11),安装在磁铁矿砂流的运动过程中,在超高磁选矿结束之前对被选的磁铁矿砂流轰击;在一道工序中,增加一种选矿方式,再次提高矿砂品位,节约了能耗,降低了成本。
本实用新型公开了一种具有磁选功能的钒钛磁铁矿选矿机,包括选矿机本体,设于选矿机本体内的中心承重柱,设于选矿机本体一侧的给料槽,中心承重柱上缠绕布置螺旋选别槽,中心承重柱的上端连接动力装置,中心承重柱的上部固定安装通电装置,中心承重柱内固定安装有电磁铁装置,电磁铁装置与通电装置电连接,电磁铁装置的磁场范围覆盖螺旋选别槽,给料槽的出料端处连接有再分配部,再分配部用于将物料流分割成多股物料流。通过电磁铁装置和再分配部的配合使用,在提高选矿机的选别效果的同时,解决了钒钛磁铁矿选矿机在选别过程中物料相互挟持包裹的现象,进而提高了螺旋选矿机的选别效率。
本发明涉及矿山选矿尾水的回收利用方法,具体涉及锂辉石选矿尾水的回收利用方法。本发明所要解决的技术问题是提供一种锂辉石选矿尾水的回收利用方法,从而实现锂辉石选矿尾水的零排放。该方法步骤如下:取锂辉石选矿尾水,加入絮凝剂,固液分离后取液体,加入吸附剂,固液分离后取液体,再加入酸中和后,固液分离,液体回用于锂辉石的选矿生产。本发明回收利用方法简单,成本较低,而经本发明方法处理后的尾水利用率在100%时,其产品质量和回收率与新水几乎一致,不仅精矿品质得到了保证,而且有较好的回收率,实现了经济、环境效益的双赢。
本实用新型公开了一种用于提高钒钛磁铁矿选别效率的螺旋选矿机,包括选矿机本体,设于选矿机本体内的中心承重柱,中心承重柱上缠绕布置螺旋选别槽,中心承重柱的上端连接动力装置,中心承重柱的上部固定安装有用于间歇性供电的通电装置,通电装置设于动力装置的下部,中心承重柱和螺旋选别槽之间固定连接有电磁铁装置,电磁铁装置通过外壳与螺旋选别槽接触连接,电磁铁装置与通电装置电连接,通电装置用于给电磁铁装置提供电能。通过设置通电装置和电磁铁装置,使中心承重柱具有间歇性的磁吸力,矿物分层明显,层间界面清晰,提高了螺旋选矿机的选别效果,解决了目前所存在的技术问题。
本实用新型属于采矿选矿领域。具体涉及一种霞石湿法选矿水循环利用系统。本实用新型组成为选矿机产出半成品砂浆通过管道直接进入沉淀池A,沉淀池A出水口通过管道与沉淀池B直接连接,沉淀池A沉积砂浆区与压滤机进料口连接,压滤机抽取分离砂浆经干燥得矿粉成品,压滤机出水口经管道与沉淀池B连接,沉淀池B出水口通过管道与选矿机连接;选矿机废水通过管道与尾矿沉淀池连接,尾矿沉淀池出水口与排污口连接。通过本霞石湿法选矿水循环利用系统,可以提高水资源的利用率,降低生产成本。
本发明公布了一种增加排出大颗粒矿砂的水中磁铁矿螺旋流罐式超高磁选矿装置,包括:倒仓1、倒仓转动体2、选矿灌3、选矿灌底斜面4、选矿灌5、排大颗粒缺口6、精矿出口7、水中超高磁磁选机8,其特征还在于它们的组合成球阀式架构;在选矿的过程中,选矿灌里的大颗粒,旋转扇叶扇不起来,一直积累填满选矿灌,造成挖沙、抽沙的整个拥堵,把它们排出灌外,让选矿灌内畅通,一方面选矿顺利,另一方面也不会耽误挖沙、抽沙的主要任务;一种排出大颗粒矿砂的倒仓装置,其特征还在于它的用途:所述其用途,其它领域,也可以采用本发明的技术方案用在密闭容器、包括加压的密封容器,把物体从其内部排出到外部。
本发明公布了一种水中磁铁矿的旋转流罐式选矿装置,包括:水中磁铁矿的旋转流罐式选矿装置,其特征还在于增加了超声波(9);所述入料管(1),位于选矿灌(5)底部旋转扇叶(4)的上面,灌外接挖沙、抽沙的管,灌内喷出的矿砂流和选矿灌(5)内的流动方向一致;所述水中超高磁选机(7),位于选矿灌(5)中段,能在水中工作的具有超高磁场的磁选机,含有精矿选出、收集、并排到选矿灌外的装置;所述超声波(9),安装在选矿灌外(5)矿砂的运动过程中,在超高磁选矿结束之前对被选的矿砂轰击;在填礁的过程中,利用抽沙的动能,增加简单的设备和少量能源,把部分海沙中富含铁的磁铁矿精矿选出。
一种振动分离选矿设备,涉及选矿技术领域,所解决的是提高有用矿物回收率的技术问题。该设备包括机座、选矿床,所述机座上设有振动架及多个激振弹簧;振动架上设有用于驱动振动架直线振动的振动电机;所述选矿床固定在振动架上,选矿床的前边缘、左边缘都固定有挡水板,选矿床的左边缘部设有进料管、冲水管;选矿床上固定有富集板,富集板从左至右向下倾斜,富集板上形成有多条选砂槽,各个选砂槽从左至右依序平行排列,并且各个选砂槽的长度从左至右递增,富集板的后边缘部设有粗砂料富集槽,富集板的右边缘部设有尾料收集槽。本发明提供的设备,特别适用于尾矿、尾渣、矿渣的重选。

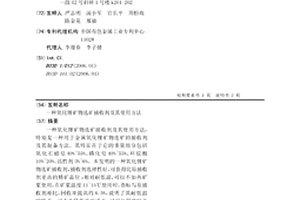

一种氧化锂矿物选矿捕收剂及其使用方法,特别是一种用于金属氧化锂矿物选矿的捕收剂及其制备方法。其特征在于它的重量组分包括氧化石蜡皂40%~55%、磺化皂40%~55%、环烷酸10%~20%、活性剂3%~6%。本发明的一种氧化锂矿物选矿捕收剂,捕收剂选择性好,可获得比原捕收剂更高的精矿品位;相对耐低温,可以不加热矿浆使用,在矿浆温度11~15℃使用时,指标与原捕收剂相比,回收率提高约6.5%,说明了其耐低温的特点。可大大降低选矿成本;对泥化程度较高的原矿具有更广泛的适应性。
本发明一种增加人工智能的水中磁铁矿超高磁选矿装置,包括:增加人工智能的水中磁铁矿超高磁选矿装置,其特征还在于增加超声波;所述增加人工智能的水中磁铁矿超高磁选矿装置,是由水中磁铁矿螺旋式超高磁选矿装置、倒仓自动工作装置、矿砂下落开关装置、预留一次倒仓大颗粒矿砂容量装置、粉碎装置、磨粉装置、传动矿砂流装置、人工智能组成的;所述超声波,安装在磁铁矿砂流的运动过程中,在超高磁选矿结束之前对被选的磁铁矿砂流轰击;在一道工序中,增加一种选矿方式,再次提高矿砂品位,节约了能耗,降低了成本。
本发明涉及一种钒钛磁铁矿选矿工艺,属于选矿技术领域。本发明的钒钛磁铁矿选矿工艺包括:A.破碎:采用诺德伯格破碎机将钒钛磁铁矿破碎至250mm以下,然后将破碎后的钒钛磁铁矿用WAY振动筛进行筛分,粒度0~75mm筛下物进入圆筒筛进行弱磁选;B.磨选:将A步骤破碎后的筛上物进行中碎至80mm以下,干式抛尾筛出‑5mm废石,然后进行筛分,12mm以下的筛下物进行阶段磨选、阶段磁选,第一阶段磨矿粒度为‑0.076mm占55%,第二阶段磨矿粒度为‑0.076mm占70%,磁选采用GMT脱磁器进行。本发明的钒钛磁铁矿选矿工艺,大大提高了选矿的效率,使得钒钛资源价值得到最大化。
本实用新型涉及选矿领域,公开了一种选矿设备,其中,该选矿设备具有选矿区域,所述选矿设备包括能够进入或离开所述选矿区域的介质部(10),所述介质部(10)包括由导磁材料制成的基体(11)和设置在所述基体(11)表面的介电层(12),所述选矿设备包括强磁部和介电部,所述强磁部用于在所述选矿区域内对所述介质部(10)施加磁场,所述介电部用于在所述选矿区域内对所述介质部(10)施加电场,所述电场和所述磁场的方向一致并在所述介质部(10)形成相同方向的梯度变化。通过本实用新型的设备能够分选均具有磁性但介电常数与流体介质相近和相差很多的两种矿物的分选。
本发明公布了一种增加自动倒仓的水中旋转流灌式超高磁选矿装置,包括:增加自动倒仓的水中磁铁矿旋转流灌式超高磁选矿装置,其特征还在于增加超声波(13);所述增加自动倒仓的水中磁铁矿旋转流灌式超高磁选矿装置,由倒仓、倒仓转动体、密闭体、选矿灌底斜面、选矿灌、排大颗粒缺口、传动结构、控制器、水中超高磁磁选机、磁铁矿沙出口;重量监测条、重量检测器组成;所述超声波,安装在选矿灌外矿砂的运动过程中,在超高磁选矿结束之前对被选的矿砂轰击。
旋流式选矿分离处理方法,属于一种选矿处理方法,目的是解决现有技术存在的浪费电源、选矿成本高的问题,其步骤是将矿浆和清水注入到圆体分离器内,使圆体分离器内的矿浆混合液旋转分离出金属、非金属和有害物质,所述矿浆和清水以与圆体分离器横截圆周切线一致的方向注入圆体分离器内;非金属和有害物质通过设置于圆体分离器的顶部、与之内壁固定连接的折流板的顶端构成的上排出口排出;金属物质通过设置于圆体分离器的底部、与之内部固定连接的下凸锥体的顶端的下排出口排出。圆体分离器下部安装有防旋罩,提高了分离效果。下排出口连通有金属排出管道,金属排出管道上设置有阀门开关,提高了分选的金属品位。本发明可适用于含有金属的选矿处理。
本发明涉及一种重力选矿机械构造性能和工艺流程技术,尤其能起到增大选矿处理能量和提高精矿回收率和精矿品位,改变缩短了目前重力选矿机械构造性能和工艺流程技术和方法,该机的发明应用主要处理回收尾矿,也可以回收原矿,同时能够提取精矿物中不同种类、不同比重差、相同粒度的伴生矿物和非金属矿物,在选矿过程中不加任何化学药剂,对节约能源矿产资源生态环境,能起到一定的保护作用的新型高效多功能重力选矿回收机。
本实用新型公开了一种用于选别钒钛磁铁矿的螺旋式选矿机,包括选矿机本体,设于选矿机本体上部一侧的给料槽,给料槽倾斜布置在选矿机本体上,且给料槽的最底端与选矿机本体固定连接,给料槽的下部固定安装有分料板,分料板与给料槽的横截面齐平,分料板上均布有多个用于形成物料流的出料孔。通过设置分料板来缓冲吸收物料的大部分冲击能量,给料槽内的物料在进入选矿机本体前先冲击在分料板上,通过分料板的分流作用,将物料分割成多个小的物料流,提高了物料的分散度,由此减少了选矿机本体所受到的冲击力,解决了选矿机晃动的问题,保证了选矿机的选别效率。
本实用新型公开了一种用于钒钛磁铁矿重选的螺旋式选矿机,包括选矿机本体,设于选矿机本体上部一侧的给料槽,其特征在于,给料槽倾斜布置在选矿机本体上,且给料槽的最底端与选矿机本体固定连接,给料槽的槽底下部固定连接有引料板,引料板倾斜设置在槽底上,且与槽底呈5°‑45°的夹角。本实用新型的一种用于钒钛磁铁矿重选的螺旋式选矿机,通过改变给料槽的布置位置和倾斜角度,设置引料板,大幅减小物料在水平方向上的冲击力,进而减少选矿机本体所受到的冲击力,解决选矿机晃动的问题,由此保证选矿机的选别效率。
