其他有色金属加工技术理论与应用

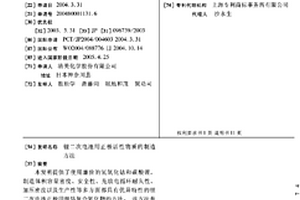

锂二次电池用正极活性物质的制造方法 1093

 0

本发明提供了使用廉价的氢氧化钴和碳酸锂,制造体积容量密度、安全性、充放电循环耐久性、加压密度以及生产性等多方面都具有优异特性的锂二次电池正极用锂钴复合氧化物的方法。该方法是将氢氧化钴粉末和碳酸锂粉末按锂/钴的原子比达到0.98～1.01的要求进行混合,于250～700℃在含氧气氛中对所得混合物进行煅烧,再对该煅烧物于850～1050℃在含氧气氛中进行煅烧,或者以250～600℃的升温速度在4℃/分钟以下的条件升温,然后于850～1050℃在含氧气氛中进行煅烧。

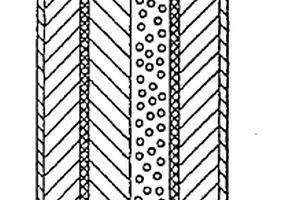

用于再充式锂电池的复合聚合物电解质 752

 0

用于薄板再充式锂电池的复合电解质包括多孔或微孔的惰性聚合物层压板,此层压板载有含可离解的锂化合物的另一多孔聚合物,粘合的聚合物层浸有含锂盐的有机液体。多孔或微孔的隔板层压板可以是单一的聚合物层或多层聚合物。将复合电解质插在再充式锂电池的两极之间。在另一实施方案中,多孔聚合物隔板在其每一主面上有含可离解的锂化合物的粘合聚合物层。

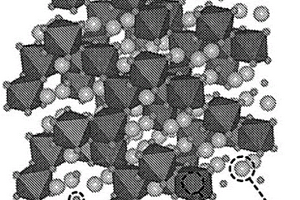

阳离子无序的岩盐锂金属氧化物和氟氧化物及其制备方法 761

 0

一种无序的岩盐锂金属氧化物和氟氧化物，如锰‑钒氧化物和氟氧化物非常适合用于高容量锂离子电池电极，例如锂离子可充电电池中的电极。锂金属氧化物或氟氧化物的示例，是具有通式：Li_xM’_aM”_bO_2‑yF_y的一种，其中锂金属氧化物或氟氧化物具有(a)或(b)之一的阳离子无序岩盐结构，其中(a)1.09≤x≤1.35、0.1≤a≤0.7、0.1≤b≤0.7和0≤y≤0.7；M’是低价过渡金属，而M”是高价过渡金属；和(b)1.1≤x≤1.33、0.1≤a≤0.41、0.39≤b≤0.67和0≤y≤0.3；M’是Mn；M”为V或Mo。氧化物或氟氧化物平衡可利用的锂容量和过渡金属容量。一个直接的应用示例是高密度储能锂阴极电池材料，其中阴极能量是整体性能的关键因素。针对最大可利用的Li容量进行了优化了第二结构(b)。

非水电解液及包含所述非水电解液的锂二次电池 731

 0

本发明提供一种锂二次电池，所述锂二次电池包括：非水电解液、正极、负极和隔膜，所述非水电解液包括作为添加剂的双(氟代磺酰基)酰亚胺锂(LiFSI)和氟代苯基化合物；所述正极包含作为正极活性材料的锂‑镍‑锰‑钴基氧化物。本发明具有用于锂二次电池的非水电解液，当包括所述非水电解液的锂二次电池初始充电时，在负极上形成坚固的SEI膜，提高了锂二次电极的输出性能，同时能提升高温存储后的输出性能和稳定性。

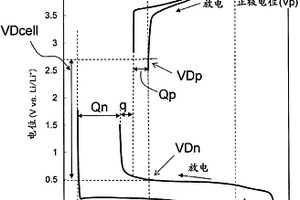

锂二次电池的充放电方法和充放电系统 931

 0

一种锂二次电池的充放电方法，是包含具有能够吸藏和释放锂离子的正极活性物质的正极、具有能够吸藏和释放锂离子的负极活性物质的负极、配置在正极和负极之间的隔板、和具有锂离子传导性的电解质的锂二次电池的充放电方法，正极活性物质含有含锂过渡金属氧化物，负极的可逆容量比正极的利用容量大，进行下述第1充放电：使充电了的正极放电到以锂金属为基准小于2.7V的第1电位VDp1从而结束放电。

氟磺酸锂的制造方法 832

 0

提供一种氟磺酸锂的制造方法，该制造方法使用了获得及处理容易的原料。本发明涉及一种氟磺酸锂的制造方法，其具有使XSO₃H(X为氟以外的离去基团)与锂源和氟源反应的工序。

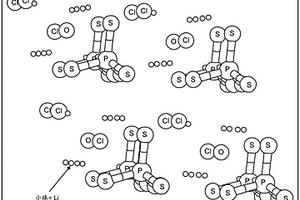

氧化锂硫银锗矿 1103

 0

本文提供了具有式Li(6‑y)PS4O(1‑y)X(1+y)的氧化锂硫银锗矿，其中X是卤化物阴离子并且y是0至0.8之间的数，包括端点。还提供了合成氧化锂硫银锗矿和包括氧化锂硫银锗矿的复合物以及其他碱金属氧化物硫银锗矿以及相关的方法和复合物。

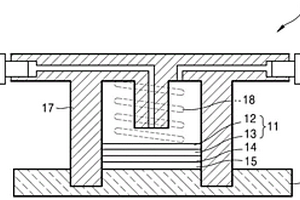

复合正极和包括其的锂-空气电池 906

 0

本公开内容提供复合正极和包括其的锂‑空气电池，所述复合正极包括：包括第一固体电解质的正极导体层；以及邻近于所述正极导体层的正极连接层，所述正极连接层包括第二固体电解质，其中所述第一固体电解质具有锂离子传导性和电子传导性，且所述第二固体电解质具有锂离子传导性。

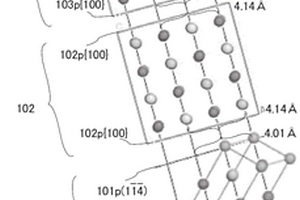

正极活性物质 1140

 0

提供一种可以提高二次电池的循环特性的正极活性物质。在如钴酸锂等具有层状岩盐型晶体结构的正极活性物质的表面设置有两种区域，其中内侧的区域为包含如钛等过渡金属的非整比化合物，而外侧的区域为如氧化镁等主族元素的化合物。该两种区域的每一个具有岩盐型晶体结构。内侧的层状岩盐型晶体结构和外表部的两种区域是拓扑衍生的，由此可以有效地抑制因充放电而发生的正极活性物质的晶体结构的变化。此外，因为与电解液接触的外包覆层使用在化学方面稳定的主族元素的化合物，所以可以提供一种循环特性优越的二次电池。

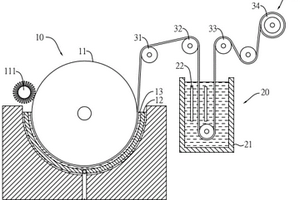

电解铜箔、电极及包含其的锂离子电池 915

 0

本发明提供一种电解铜箔、电极及包含其的锂离子电池。本发明的电解铜箔包含位于相反侧的一辊筒面及一沉积面，所述辊筒面及沉积面的峰度(Sku)各自为1.8至6.4，所述辊筒面及所述沉积面的界面展开面积比(Sdr)各自为0.06％至13％，且所述辊筒面及所述沉积面的表面性状长宽比(Str)各自为0.1至1。通过上述表面形貌，本发明的电解铜箔应用于锂离子电池能与活性材料之间具有良好的接着强度，进而提升锂离子电池的充放电循环寿命表现。

制备用于锂二次电池的负极的方法 781

 0

本发明提供一种制备用于锂二次电池的负极的方法，包括：在负极集电器上形成包含负极活性材料的负极混合物层；将锂金属粉末布置在所述负极混合物层的至少一部分上；压制其上布置有所述锂金属粉末的所述负极混合物层；用第一电解质溶液润湿压制的所述负极混合物层；以及干燥湿润的所述负极混合物层。

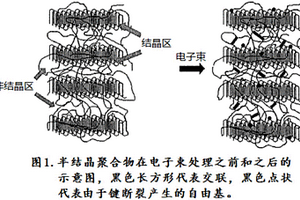

改进的微孔膜、隔板、锂电池及相关方法 708

 0

根据至少选定的实施例，公开或提供了新的或改进的隔膜、隔板、包括这种隔板的电池、制备这种膜和/或隔板的方法、和/或使用这种膜和/或隔板的方法。根据至少某些实施例，公开了用于二次或可充电锂电池的电离辐射处理的微孔聚烯烃、聚乙烯(PE)、共聚物或聚合物共混物(例如，包含PE和另一种聚合物如聚丙烯(PP)的共聚物或共混物)和/或制造电离辐射处理微孔电池隔膜的方法。电离辐射处理可以提供一种微孔膜和电池隔膜，其具有较低的起始关断温度，扩展的热关断窗口，物理、尺寸、和/或机械完整性在较高的温度下得到保持，在可充电锂电池中提高电池的安全性能，处理过的聚乙烯隔膜具有聚丙烯膜或隔膜，或基于聚丙烯的三层产品(仅举例来说，改进或改性由两层聚丙烯层，其间具有聚乙烯层制成的三层膜)的高温性能，减少热收缩得到改进的热稳定性和高温物理完整性，其保持电池系统中阴极和阳极的分离，并避免可再充电或次级锂电池中的热失控和/或其组合。

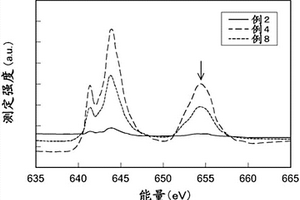

正极活性物质和使用它的锂二次电池 1142

 0

本发明提供一种用于锂二次电池的正极活性物质，含有具有尖晶石结构的锂锰复合氧化物，通过基于全电子收量法的X射线吸收精细结构解析即XAFS对所述锂锰复合氧化物进行测定，所得到的锰(Mn)－L吸收端的654eV下的峰强度A与氧(O)－K吸收端的537.5eV下的峰强度B之比A/B满足以下关系:0＜A/B≤0.2。

具有含线电极的锂离子电池组 971

 0

通过混合导电线（金属线、碳纤维等，包括化学还原的金属氧化物颗粒）与活性电极材料颗粒改善由活性电极材料颗粒形成的锂电池组电极的电性能和结构完整性。例如，铜线可以在树脂粘合至铜集电器箔侧面的多孔阳极层中与阳极颗粒紧密混合。并且铝线可以在树脂粘合至铝集电器的多孔阴极层中与阴极颗粒混合。当电极中渗入锂盐电解质溶液时，所述线可以用于提高电子和锂离子的传导性以及电极层的适应性。各电极层的可工作的厚度因此能够提高并且其性能得到改善以产生更低的成本和更好形成的电池组。

锂离子电容器中的聚偏二氟乙烯阳极粘合剂 853

 0

锂离子电容器，其包含：阳极，所述阳极包含导电支撑，涂覆在导电支撑上的第一混合物，其包含：源自椰壳粉的碳；导电炭黑；PVDF粘合剂，它们的量如本文所定义；以及其中，PVDF粘合剂的重均分子量为300, 000至400, 000；涂覆在第一混合物上的第二混合物，第二混合物包含微米尺寸的锂金属颗粒，其具有包封壳，所述包封壳包括LiPF6、矿物油和热塑性粘合剂。还揭示了锂离子电容器的制造和使用方法。

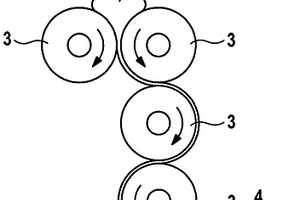

用于制造锂离子蓄电池的电极的方法 1117

 0

本发明涉及用于制造锂离子蓄电池的电极的方法，带有步骤：提供带有电极活性材料和LiF的前体（4），提供金属膜，并且将前体（4）和金属膜拼接。此外，说明了用于制造锂离子蓄电池的方法，以及按照所述方法能够制造的电极和锂离子蓄电池。

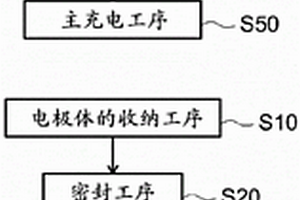

密闭型锂二次电池及其制造方法 1126

 0

本发明提供一种更简便地可量产具有稳定的电池性能的密闭型锂二次电池的方法。本发明的密闭型锂二次电池的制造方法是制造具备电极体、电解液、规定形状的可密闭的金属制或非金属制的硬壳体的密闭型锂二次电池的方法，该方法包括以下工序：将具备正极和负极的上述电极体和上述电解液收纳于上述硬壳体内的工序；在使上述硬壳体内形成负压的状态下，对上述硬壳体进行密封的密封工序；在上述密封工序后，调整到上述电极体产生气体的电压的初次充电工序；以及在上述初次充电工序后，充电至预定的电压的主充电工序；其中，从上述密封工序后直至上述主充电工序期间，以使上述硬壳体内不向大气开放的方式保持上述硬壳体的密封状态。

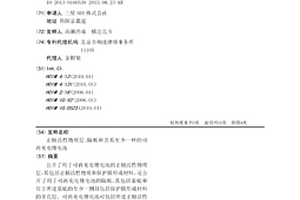

正极活性物质层、隔板和含其至少一种的可再充电锂电池 693

 0

公开了用于可再充电锂电池的正极活性物质层，其包括正极活性物质和保护膜形成材料。还公开了用于可再充电锂电池的隔板，其包括基底和位于所述基底的至少一侧且包括保护膜形成材料的多孔层。可再充电锂电池可包括所述正极活性物质层和所述隔板的至少一个。

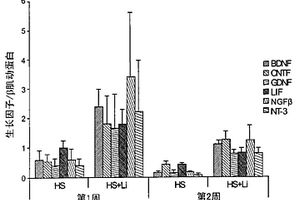

脐带血干细胞增殖和生长因子产生的锂刺激 988

 0

本发明提供了使用含锂盐的体外细胞培养系统来扩展人脐带血干细胞的方法和刺激脐带血干细胞产生生长因子的方法。本发明还提供了通过在移植前用锂盐处理所述细胞来提高所移植的脐带血干细胞的存活和生长的体内方法。还提供了通过移植后用锂盐给药来降低所移植的脐带血干细胞的排斥的体内方法。

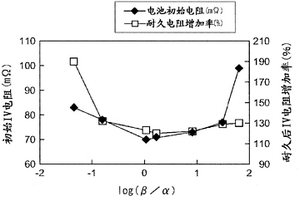

非水电解液型锂离子二次电池 1146

 0

本发明提供充放电循环特性优异的锂离子二次电池。因而提供了一种锂离子二次电池，其通过将电极体和非水电解液装入壳体中而成，所述电极体包括具有正极活物质的正极、具有负极活物质的负极和隔膜，所述正极活物质是尖晶石型结构的锂过渡金属氧化物。所述电解液相对于混入到所述电池内的水分总量α摩尔，含有β摩尔的化学式(I)所示的化合物。其中，β满足-0.8≤log(β/α)≤1.5。

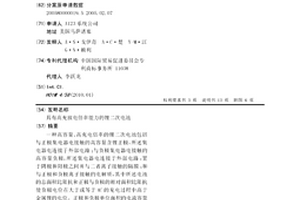

具有高充放电倍率能力的锂二次电池 859

 0

一种高容量、高充电倍率的锂二次电池包括与正极集电器电接触的高容量含锂正极，所述集电器电连接于外部电路；与负极集电器电接触的高容量负极，所述集电器电连接于外部电路；置于阴极和阳极之间并与二者离子接触的隔膜；和与正极和负极离子接触的电解质，其中所述电池的总面积比阻抗和正极与负极的相对面积比阻抗使负极电位在大于或等于4C的充电过程中高于金属锂的电位。正极和负极单位面积的电流容量各为至少3mA-h/cm2，所述电池的总面积比阻抗约小于20Ω-cm2，而且，正极具有面积比阻抗r1，负极具有面积比阻抗r2，其中r1与r2的比率至少为约10。

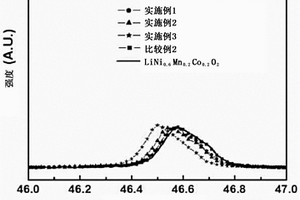

二次电池用正极材料及包含其的锂二次电池 1166

 0

本发明提供了一种二次电池用正极材料，所述正极材料是锂复合过渡金属氧化物，所述锂复合过渡金属氧化物包含镍、钴和锰，并且镍含量占除锂以外的全部金属的60mol％以上，所述正极材料包含单颗粒型的第一正极活性材料和第二正极活性材料，其中所述第一正极活性材料的平均粒径(D50)为3μm以下，锂与除锂以外的金属(M)的摩尔比(Li/M)为1.10至1.20，并且所述第二正极活性材料的平均粒径(D50)大于3μm，锂与除锂以外的金属(M)的摩尔比(Li/M)为1.00至1.13。

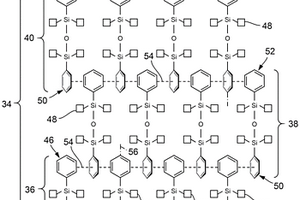

用于二次锂金属电池的负极及其制造方法 832

 0

本发明题为“用于二次锂金属电池的负极及其制造方法”。本发明提供了一种用于二次锂金属电池的电化学电池的负极，该负极可包括金属基底、覆盖在金属基底的主表面上面的锂金属层，以及形成在该金属基底上方的锂金属层的主表面上的保护性界面层。保护性界面层可包括单分子层的叠堆，这些单分子层的叠堆包括覆盖在锂金属层的主表面上面的至少一个芳基硅氧烷单分子层。保护性界面层可通过将单芳基硅烷的混合物施加到锂金属层的主表面上而形成在锂金属层的主表面上。

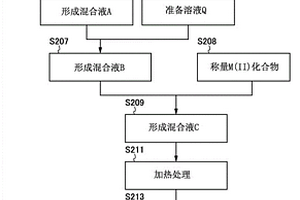

正极活性物质的制造方法及锂离子电池 750

 0

本发明提供一种锂扩散速度快的复合氧化物。此外，本发明提供一种锂扩散速度快的含锂复合磷酸盐。此外，本发明提供一种锂扩散速度快的正极活性物质。此外，本发明提供一种高输出的锂离子电池。此外，本发明提供一种低成本的锂离子电池。本发明是通过如下步骤制造的正极活性物质：混合锂化合物、磷化合物和水的第一步骤；对通过第一步骤形成的第一混合液添加第一水溶液来调节其pH的第二步骤；对通过第二步骤形成的第二混合液混合铁化合物的第三步骤；以及在0.1MPa以上且2MPa以下的压力下，以高于100℃且为119℃以下的最高温度对通过第三步骤形成的pH为3.5以上且5.0以下的第三混合液进行热处理的第四步骤。

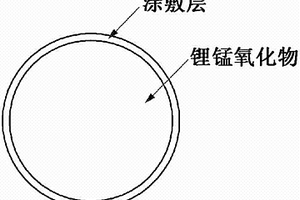

正极活性物质及其制备方法 727

 0

本发明提供包括多晶锂锰氧化物以及位于上述多晶锂锰氧化物的表面的含钠涂敷层的正极活性物质及其制备方法。本发明一实施例的正极活性物质在多晶锂锰氧化物表面包括含钠涂敷层，由此防止多晶锂锰氧化物与电解液的直接接触，从而能够抑制正极活性物质与电解液的副反应。而且，本发明能够使上述锂锰氧化物的结构稳定，因而解决了杨泰勒晶格收缩(Jahn-Teller?distortion)与Mn2+的溶出问题，从而能够提高二次电池的振实密度(tap?density)、寿命特性以及充放电容量特性。

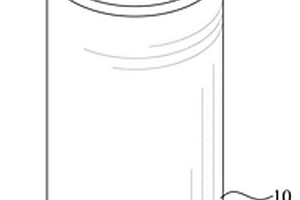

具点焊分隔区间的锂电池 837

 0

本实用新型是一种具点焊分隔区间的锂电池，其适用于锂电池组，具点焊分隔区间的锂电池包含锂电池以及点焊分隔片。其中，点焊分隔片被点焊至锂电池的电池芯端面上，点焊分隔片具有点焊分隔区间，藉以将点焊分隔片上的多个焊点分别隔离出来。其中，点焊分隔区间的形状并无特别限定，其包括但不限定为一字型或十字型。

锂电池大电流安全连接装置 1026

 0

一种锂电池大电流安全连接装置,包含盒体、电池单元、外盖、内架及继电组件,其中继电组件一端形成端子,另一端形成插柱,端子凸伸于外盖外,供用电设备连接;电池单元包含至少一定位构造、复数个锂电池、导电片及二输电组件,其中,锂电池设置于定位构造,各锂电池用导电片串/并联形成电路;输电组件由套筒及接片构成,接片设于套筒一端,各接片分别与锂电池及导电片所形成电路两端电连接,各输电组件之套筒分别轴枢于内架,各继电组件之插柱分别插入套筒形成电性连接,供电池单元充电、放电。本实用新型可避免导线连接所产生的焊接可靠度及电路板发生短路问题,提高了安全性,降低了电能损耗。

锂镍复合氧化物及其的制备方法、以及正极活性物质 1065

 0

本发明涉及锂镍复合氧化物及其的制备方法、以及正极活性物质。上述锂镍复合氧化物的制备方法包括混合含有镍的混合过渡金属前体、锂化合物及聚偏氟乙烯-六氟丙烯(PVdF-HFP)共聚物，并对如此得到的混合物进行热处理的步骤。在本发明的一实施例的锂镍复合氧化物的制备方法中，能够使用聚偏氟乙烯-六氟丙烯共聚物来调节镍的二价(以下，由NiII表示)及三价(以下，由NiIII表示)的比率，以提高二次电池的容量。

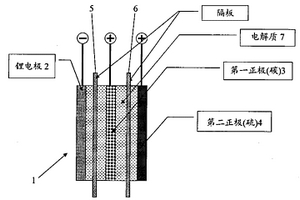

高比能锂-硫电池组及其运行方法 1132

 0

本发明公开了多电极锂-硫电池或电池组,其包含由金属锂、锂合金或锂吸附材料制成的负极;至少第一和第二不同的正极或正极组;和位于负极和正极之间的电解质,所述电解质是一种或多种溶剂中的一种或多种盐的溶液。第一正极或正极组被设置用来充电,并且第二正极或正极组被设置用来放电。该电池或电池组具有高比能。

锂电池用双层电解质 930

 0

本发明涉及锂电池用的双层聚合物电解质。该电解质包含层N和层P,它们均包含锂盐在聚合物材料中的固溶体,这两层中的锂盐相同,聚合物材料的含量至少为60重量%,锂盐的含量为5至25重量%。层P的聚合物材料包含溶剂化聚合物和非溶剂化聚合物,这两种聚合物的重量比使溶剂化聚合物形成连续的网络。层N的聚合物材料包含溶剂化聚合物以及任选的非溶剂化聚合物,这两种聚合物的重量比使溶剂化聚合物形成连续的网络,而非溶剂化聚合物不形成连续的网络。
