辽宁营口有色金属加工技术理论与应用

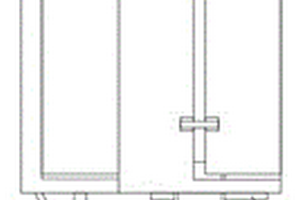

锂离子电池负极材料加工用振动筛 711

 0

本实用新型涉及一种锂离子电池负极材料加工用振动筛，包括主箱体、设于主箱体侧方的副箱体，所述主箱体的顶部设有进料口，所述主箱体内设有从上往下依次设置的第一级筛选腔、第二级筛选腔和出料腔，所述出料腔处设有主出料口，所述副箱体与第二级筛选腔通过输料口连通，所述副箱体与出料腔之间通过副出料口连通，所述第一级筛选腔和第二级筛选腔之间设有第一级筛选装置，所述第二级筛选腔与出料腔之间设有第二级筛选输送带，所述副箱体内设有倾斜的研磨网板，所述研磨网板上方设有往复滚动的研磨辊。本实用新型筛选出的石墨粒径均匀，便于锂离子电池的加工，延长锂离子电池的使用寿命。

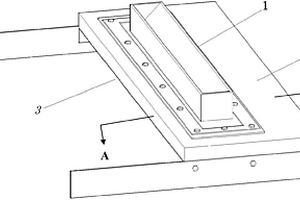

磷酸铁锂超细粉前驱体布料器 699

 0

本实用新型提供一种磷酸铁锂超细粉前驱体布料器，包括金属导料槽和收料仓，所述金属导料槽下端嵌入到收料仓顶部的金属导料槽插口中。所述金属导料槽由“＜”形挡料板、倾斜挡料板和矩形挡料边框组成；所述收料仓包括外壳、垫片和密封片Ⅰ和密封片Ⅱ。本实用新型选材普通，成本低廉，结构简单，制造方便，有效抑制磷酸铁锂超细粉前驱体料堆扑料扬尘，延长钢带炉使用寿命，提高磷酸铁锂超细粉前驱体的出料率及成品率，不损伤钢带。

锂电池负极材料制备管式炉 793

 0

本实用新型公开了一种锂电池负极材料制备管式炉，包括管式炉主体、炉管以及一对结构相同的封堵结构，所述管式炉主体上开设有炉孔，所述炉管放置于炉孔内，所述炉管两侧设置有一对结构相同的封堵结构，所述管式炉主体一侧设有自动装填结构；本实用新型涉及管式炉技术领域，该锂电池负极材料制备管式炉自动化程度高，结构简单，在制备锂电池负极材料的过程中，利用自动装填结构给炉管内进行供料，方便了使用者，同时通过封堵结构对炉管进行密封，通过以上结构配合有效提高了装料的速率，减少停机时间，避免炉管内的空气环境，实现供料的自动化，有效提高了生产效率。

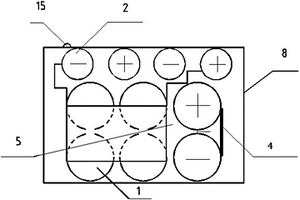

超级电容汽车启动锂电池 637

 0

本实用新型公开了一种超级电容汽车启动锂电池，主要用作汽车启动电池。包括超级电容组、锂电池组，超级电容组由6个单体的超级电容用铝制的连接片串联组成,超级电容组连接带有7根线排线的超级电容均衡保护电路，每根线对应一个超级电容单体；锂电池组由4个单体的锂电池用铜制连接片串联组成，所述锂电池组连接带有5根线排线的锂电池均衡保护电路，每根线对应一个单体的锂电池。超级电容组的电压额度值和容量为16.2V500F；锂电池为磷酸铁锂电池，锂电池组的电压额度值和电池容量为14.6V15AH。具有可循环使用寿命长、充电时间短、冷启动放电电流强大、制造工艺简单且成本低、无环境污染等特点。

能适应低温环境的锂电池 935

 0

本发明公开了一种能适应低温环境的锂电池，其电解液由以下质量百分数的原料组成：碳酸乙烯酯0.165-0.2％、二甲基碳酸酯0.27-0.3％、碳酸钾乙酯0.2-0.25％、丙烯酸乙酯0.9-1.0％、碳酸丙烯酯0.045-0.05％、碳酸亚乙烯酯0.015-0.02％、四氟硼酸锂0.03-0.04％、六氟磷酸里0.13-0.15％、氟代碳酸乙烯酯0.02-0.03％；所述能适应低温环境的锂电池的制备方法包括以下步骤：配置电解液、涂布、辊压、模切、叠片、焊接、入壳、激光焊接、注液、化成、分容、常温测试、低温测试；本发明的锂电池于常温下首次放电容量为60.657Ah，于零下32±5℃下首次放电容量为54.548Ah，其充放电效率为90％左右；本发明通过对电解液成分及配比的改进，显著提高了电池抗低温能力，大大提高了锂电池的安全性能，能广泛适用于纯电动汽车领域。

制备镍钴锰酸锂正极材料的自蔓延燃烧分解法 840

 0

本发明提供一种制备锂离子电池正极材料的自蔓延燃烧分解法，特别是镍钴锰酸锂正极材料，包括以下步骤：1）将可溶性锂、镍、钴、锰的化合物按通式LiaNixCoyMnzO2中各原子摩尔比溶于去离子水中；2）将步骤1）的混合溶液搅拌电加热至200-600℃，使其充分反应并发生自蔓延燃烧分解；3）将步骤2）燃烧分解的产物经压实后置于高温炉中850-950℃烧结8～24h，自然冷却至室温得到目标产物，即镍钴锰酸锂LiaNixCoyMnzO2正极材料。本发明的方法合成工艺简单，制备过程无需添加助燃剂，成本较低，燃烧产物无需预处理，节约能耗，制备的材料电化学性能优良，振实密度高。

制备磷酸铁锂正极材料可控晶格发育的水热合成方法 914

 0

本发明提供一种制备磷酸铁锂正极材料可控晶格发育的水热合成方法：⑴先将锂源溶于去离子水后再与磷源混合，搅拌至反应结束后再加入抗坏血酸和亚铁源；将混合后物料放入水热反应釜密闭，180～240℃水热反应2～4h；⑵将步骤⑴的水热反应釜直接放入0～10℃的冷却水中快速冷却，再将生成物离心和洗涤后，于85℃烘箱中烘干，得到磷酸铁锂粉末；⑶将步骤⑵干燥后磷酸铁锂粉末与碳源按质量比为100:10～20混合均匀，使用真空炉进行焙烧，制得碳包覆磷酸铁锂电极材料。本发明提供的方法能有效控制磷酸铁锂的晶格发育，使得粒径不会过度生长，促进了Li+离子扩散速率，从而提高了水热法制备出的磷酸铁锂材料的首次放电容量，同时保证材料的粒径更加细小。

晶型可控的磷酸锰铁锂或其复合材料的制备方法 631

 0

本发明提供一种晶型可控的磷酸锰铁锂或其复合材料的制备，该方法包括以下步骤：1、将聚乙二醇与水按一定的体积比混合，先后加入摩尔比P：Li＝1：3的磷酸和氢氧化锂，滴加氢氧化锂溶液来调节混合液的PH值；再加入摩尔比Mn：Fe：P＝x：(1-x)：1(0.5≤x＜1)的锰源和铁源；2、在150-220℃的温度下水热反应3-15h，反应完成后，冷却、过滤、洗涤并干燥，即为磷酸锰铁锂LiMnxFe1-xPO4，0.5≤x＜1；3、碳包覆后在550-750℃的惰性气氛炉中焙烧2-8h，最终得到磷酸锰铁锂/碳复合正极材料，其中，碳含量为2.0-3.0wt％。该工艺方法简单可控，制得的磷酸锰铁锂/碳复合材料比容量高，循环性能好，产品晶型可控且产物的成份和结构均匀。

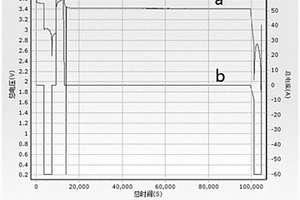

磷酸铁锂电池、电解液及磷酸铁锂电池的制备方法 962

 0

本发明公开了一种磷酸铁锂电池、电解液及磷酸铁锂电池的制备方法，属于锂电池技术领域。本发明通过采用含有碳酸乙烯脂、碳酸甲乙酯、碳酸二甲酯、碳酸丙烯酯、六氟磷酸锂、丙磺酸内酯、碳酸亚乙烯酯和二氟草酸硼酸锂的低温型电解液作为磷酸铁锂电池的电解液，并对磷酸铁锂电池的正、负极片进行改进，以降低磷酸铁锂电池的内部阻抗，便可使得磷酸铁锂电池在零下40±3℃的环境下也能正常放电，其低温环境下的放电效率较高，从而可以延长磷酸铁锂电池的使用寿命以及可以起到节能的作用。
