全部
▼
热搜：
831
0
本发明涉及植物培育领域，特涉及一种植物育苗方法及其装置，该种植物根部套管育苗专用装置，设有的套管为塑料、树脂、橡胶、纸等及其他薄型物质或可降解复合材料制成，通过套管限制所栽种苗的根部在套管内以管壁为界限卷曲或延伸生长，并以管壁膜形成保护层在搬运、撕膜、移栽、定植等过程中，不至于损伤种苗根部及根冠、根毛，同时便于对移植后的套管进行回收利用，节约了资源，且通过撕裂线便于对种苗进行移植，提高了种苗移植的成活率，缩短了种苗的生长周期。
860
0
本发明属于复合材料制备技术领域，公开了一种新型复合硅藻土相变储能材料载体的制备方法，将一定质量的硅藻土分散于糖类水溶液后，加入少量浓硫酸；将混合浆体在烘箱中保温处理一段时间，达到脱除糖类水分并均匀混合硅藻土和碳的目的；将此前驱体在高温炉内通入Ar气快速升温到指定温度后进行煅烧，一段时间后，快速冷却至室温；将冷却后的混合物在马弗炉中空气条件下进行中温段热处理，以消除产物中残留的碳；之后对产物形貌和组成进行检测。本发明在保留硅藻土多孔结构的前提下，在硅藻土颗粒表面和孔道内部生长SiC纳米线，利用SiC纳米线的高导热特性和其形成的网络结构，拟提高硅藻土基相变储能材料的综合性能。
916
0
本发明涉及一种镁基复合阻燃剂的制备方法，该方法包括以下步骤：⑴将氢氧化镁加入硼砂水溶液中，超声分散，然后加热至70~90℃后保持温度恒定，得到浆料A；⑵在持续搅拌下，将硫酸锌水溶液加入到所述浆料A中，并用碱液调节溶液的pH=7.5~8.5，反应4~8 h后，得到浆料B；⑶在持续搅拌下，将硅烷的乙醇溶液滴加到所述浆料B中，滴加完毕，继续搅拌1~2 h后，得到浆料C；⑷所述浆料C依次经过滤、洗涤、干燥，即得镁基复合阻燃剂。本发明方法简单、成本低，在提高阻燃效果的同时，可提升复合材料的力学性能，同时提升其与聚合物的相容性。
1045
0
一种ZIF‑8沸石咪唑酯骨架多孔碳包覆磷酸钒锂正极材料的方法，属于锂离子电池正极材料技术领域。该方法以ZIF‑8沸石咪唑酯骨架碳化得到的多孔碳纳米材料作为碳源，包覆磷酸钒锂正极材料，得到ZIF‑8沸石咪唑酯骨架多孔碳材料包覆的磷酸钒锂正极复合材料LVP/CZIF‑8。本发明采用ZIF‑8沸石咪唑酯骨架多孔碳材料为碳源包覆的磷酸钒锂正极材料的方法工艺简单，用于锂离子电池，不仅能提高材料的导电性，且LVP/CZIF‑8具有较优异的电化学性能。
1051
0
本发明提供了一种二氧化钛空心纤维,该纤维直径在50～500nm之间,长度在10～1000μm,壁厚在0.4～5nm,呈现单壁或多壁同心卷绕,形貌规整、高比表面积、高长径比,易于回收,在工业催化剂和环境污染物净化催化剂等方面有着广泛的应用,还可作为复合材料的添加剂。本发明同时提供了该二氧化钛空心纤维的制备方法,以锐钛矿型二氧化钛和氢氧化钾为原料,以去离子水作溶剂,先利用水热法制得多层纤维状钛酸盐,再经酸洗得纤维状钛酸,然后经煅烧脱水得单壁或多壁二氧化钛空心纤维,其工艺简单,易于控制,生产成本低,有利于工业化生产。
655
0
本发明公开了一种葡甲胺修饰凹凸棒的制备方法，包括以下步骤：制备酸化凹凸棒；将凹凸棒或酸化凹凸棒分散于溶剂中，加入环氧硅烷，加热回流反应，冷却后离心得到沉淀，将沉淀分散于溶剂中，离心得到沉淀，干燥后得到环氧硅烷化凹凸棒；将环氧硅烷化凹凸棒分散于水中，通氮气，加入葡甲胺，加热反应，升温继续反应，将反应产物分散于去离子水中，离心得到沉淀，干燥后得到葡甲胺修饰凹凸棒。本发明制备的凹凸棒复合材料作为硼吸附剂，用于饮用水、灌溉水、地热水、盐湖卤水、工业废水中硼的去除或提取，具有优异的吸附效果，在pH为1‑14、温度0‑80℃的条件下，其对HBO2的吸附量可达到120mg/g以上。
865
0
本发明涉及钢的冶炼技术领域,具体地说是涉及轴承钢纳米脱钛剂在钢液中的加入方法。本发明的加入方法为将已制取的纳米细粉与合金混合后,用钢板制成包芯线,用喂线机喂线加入钢液中;其工艺条件为:加入速度20-30米/每分钟;加入时间为在精炼炉出钢前10分钟。本发明的优点是采用喂线加入纳米脱钛剂复合材料技术具有操作简便,调节灵活,用制取的包芯线进行炉外精炼处理轴承钢液能有效地降低钢液中钛的含量使其小于30ppm、氧含量小于15ppm,同时夹杂物数量相对减少,改善了钢的质量,提高钢材的性能。
637
0
本发明公开了一种极性聚醚型钛酸酯偶联剂的合成方法，合成反应路线分为两步：第一步将低分子醇类物质和小分子聚醚按摩尔比1 : 1至10 : 1的比例混合，加入占总重量百分比为10%至100%的有机溶剂，在40?90℃的温度条件下与0.1?1.0摩尔的五氧化二磷反应1?5小时，得到含有极性链段的焦磷酸酯。第二步在占总重量1%?100%的有机溶剂中将所得极性焦磷酸酯与钛酸异丙酯以1 : 1至10 : 1的摩尔比例相混合，在30?95℃下反应1?5小时，得到最终产物极性聚醚钛酸酯偶联剂。本发明偶联剂的合成过程简单，对极性聚合物基复合材料有良好的改性效果。
本发明公开了一种基于原位沉淀二次包覆的水合盐‑多孔材料复合物及其制备方法和应用，所述复合材料包括多孔材料和吸附于所述多孔材料的开放孔道内的水合盐体系，其中位于开放孔道开放端的所述水合盐体系中的水合盐与沉淀剂反应形成水不溶物原位沉淀，封堵开放端。所述水不溶物原位沉淀对沉淀剂和孔道内部的水合盐起到了阻隔的作用，沉淀剂无法接触到孔道内部的水合盐，孔道外部未发生反应的沉淀剂在相变材料后续使用的过程中持续发挥作用，在原有封堵结构失效后，与水合盐反应形成新的沉淀封堵开口。提高了复合相变储能材料中孔道的封闭度和材料的长期使用寿命。
700
0
本发明公开一种智能小便斗，该小便斗包含：智能设备；小便器本体，其表面设有与智能设备安装面形状大小相适配的安装槽，智能设备通过固定结构或固定件安装在安装槽中；小便器本体采用热塑性树脂基复合材料。本发明实现将智能设备安装于小便斗上，将多媒体互动信息在小便斗上进行展示，或通过远程控制小便斗的功能，实现小便斗的多媒体化和智能化，在完成小便斗本身洁具功能的基础上，增加了小便斗的职能，实现小便斗上多媒体信息投放、提高洁具收益，同时实现小便斗的远程或近程的智能控制、提升用户体验。
1051
0
本实用新型公开了一种堆焊耐磨板防烧穿装置，包括焊枪和耐磨板，所述焊枪的底部设有耐磨板，所述焊枪的右侧安装有电流监控装置，所述耐磨板的外壁上压合有防穿刺层，所述防穿刺层包括铜胎基层，所述铜胎基层的上表面压合有纤维增强聚烯烃复合材料层，所述纤维增强聚烯烃复合材料层的上表面压合有聚烯烃薄膜层。该堆焊耐磨板防烧穿装置，耐磨板堆焊时，当耐磨板将要被焊枪焊透时，出现焊接电流异常变大现象，通过电流监控装置将焊枪焊接焊丝暂停输出，避免焊枪焊接电流异常变大现象，容易出现焊透的现象，同时避免耐磨板堆焊因受热而变形的问题。
757
0
本发明涉及钢的冶炼技术领域,具体地说是涉及轴承钢纳米脱钛剂在钢液中的加入方法。本发明的加入方法为将已制取的纳米细粉与对应大颗粒铁合金混合后,用薄钢板制成包芯线,用喂线机喂线加入钢液中;其工艺条件为:加入速度20-30米/每分钟;加入时间为在精炼炉出钢前10分钟。本发明的优点是采用喂线加入纳米脱钛剂复合材料技术具有操作简便,调节灵活,用制取的包芯线进行炉外精炼处理轴承钢液能有效地降低钢液中钛的含量使其小于30ppm、氧含量小于15ppm,同时夹杂物数量相对减少,改善了钢的质量,提高钢材的性能。
860
0
本发明涉及属于相变储能材料的制备领域，特别涉及一种用多孔材料封装的相变储能材料及其制备方法。一种用多孔材料封装的相变储能材料，至少包含多孔相变复合材料1和容器2，所述的多孔相变复合材料1由多孔材料浸渍相变材料制得。该相变储能材料由以下方法制备：制备液态相变材料：相变材料混匀、熔融；浸渍：多孔材料浸渍液态相变材料；封装：浸渍液态相变材料后的多孔材料装入容器，容器封口；或浸渍液态相变材料后的多孔材料表面刷胶或包裹薄膜。本发明的优点：(1)可以根据需要加工成型。(2)相变温度恒定，具有良好的热稳定性及化学稳定性。(3)无过冷现象，无相分离现象。(4)吸附性能优异；复合工艺简单。
745
0
本发明公开了一种Ag-CuO低压触点材料，其包括多孔结构的CuO骨架以及填充于CuO骨架中的金属银材料；其中，所述CuO骨架的体积占该低压触点材料总体积的40～80％，余量为所述金属银材料。本发明还公开了如上所述Ag-CuO低压触点材料的制备方法。如上提供的Ag-CuO低压触点材料中，通过高温烧结工艺制备得到陶瓷相的CuO骨架，并在CuO骨架结构中添加金属银制成复合触点材料，CuO和液态银之间具有良好的润湿性能，可以将骨架增强材料的高强度和金属材料的高导电、导热性能结合起来，获得综合性能优良的骨架强化复合材料。
709
0
本发明属于化学镀镍技术领域,具体涉及一种室温非水体系中化学镀镍液的配方和施镀的方法。本发明的室温非水体系化学镀镍的方法由镀液的配置,基体的预处理,基体预镀,施镀,镀层的后处理五个工序完成。本发明的优点和积极效果是:它不仅集中了水体系中化学镀和有机体系、熔盐体系电镀镍的优点,还克服了各种因素对镀层性质的影响,寻求了一种应用更广、效果更好、能耗更低、可以重复利用的镍薄膜制备方法,特别是为以后的软磁材料以及软磁合金复合材料的广泛应用提供了平台。
780
0
本发明涉及一种太阳能多晶硅生产过程中尾气回收液相二氧化硅提纯方法。其特征在于该方法步骤如下:a)将回收液相二氧化硅首先进行加热减量的排除,b)再次进行灼烧减量的排除,c)酸碱处理,d)球磨处理,球磨完毕后制得二氧化硅的质量指标:二氧化硅质量百分含量99.5～99.99%,平均粒径1～100nm,比表面积100～200m2/g,pH值3～6,得到合格的二氧化硅产品。该方法的优点是充分利用液相二氧化硅,生产高纯度的二氧化硅应用于高分子复合材料、橡胶、塑料、涂料、油漆、密封胶、电子封装、陶瓷等诸多行业,提高了经济效益。减少了对原材料浪费,对环境的污染,本发明的方法可广泛应用于多晶硅生产企业。
本发明提供一种氮掺杂多孔中空碳纳米胶囊材料的制备方法，步骤包括：将一维结构氧化物分散于一种分散剂中，配置成悬浊液；向悬浊液中加入含氮有机物并搅拌均匀，再加入聚合引发剂并持续搅拌，过滤、干燥后得到粉体；将所述粉体在惰性气氛中于600～1000℃焙烧1～4h，得到复合材料；将所述复合材料分散于另一种分散剂中，加入酸对复合材料中的氧化物进行腐蚀1～10h，过滤、干燥后得到氮掺杂多孔中空碳纳米胶囊。本发明还提供一种利用上述方法制备的氮掺杂多孔中空碳纳米胶囊材料。
694
0
本发明公开了一种雷达天线罩，是由热塑性轻质复合板材壳体拼接构成的罩体。本发明还公开了一种上述雷达天线罩的制备方法，包括以下步骤：将依次铺放的第一层连续玻璃纤维增强热塑性树脂复合材料、玻璃纤维/树脂混合毡层、第二层连续玻璃纤维增强热塑性树脂复合材料热压成型为热塑性轻质复合板材壳体，将热塑性轻质复合板材壳体修整和拼接形成罩体。本发明的产品采用连续玻璃纤维增强热塑性树脂复合材料作为面板，机械强度高；玻璃纤维/树脂混合毡层密度低，孔隙率高，透波率高。
本发明涉及一种石墨烯改性炭黑/碳酸钙/聚己内酯复合导电高分子材料，其包括以下组分：PCL、氧化石墨烯、炭黑和纳米碳酸钙，其质量比例分别为60?70％、2?6％、20?30％和4?8％，其制备方法，其包括如下步骤：氧化石墨烯的制备，包括低温反应、中温反应、高温反应、水洗提纯和氧化石墨的剥离；纳米增强体的制备包括基体和增强体的计算与称量，两种纳米粒子改性，超声分散和烘干；混杂型PCL功能复合材料的制备与成型，包括混杂型PCL功能复合材料的制备和混杂型PCL功能复合材料的成型。本发明优化了PCL复合材料的内部界面、提高了材料的导电性能，增强了材料的力学性能, 降低了材料的制备成本。
675
0

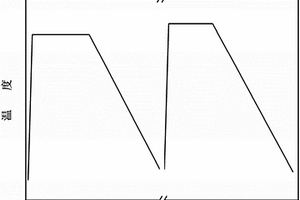

本发明属于碳纤维复合材料的回收领域，尤其涉及一种两步热处理回收碳纤维的方法。该方法包括预处理和精处理两个过程；所述预处理过程为：将碳纤维复合材料加热至450℃～600℃，并保持3～4小时，然后撤去热源，冷却；所述精处理过程为：将经过所述预处理的碳纤维复合材料加热至500℃～550℃，并保持2～3小时，然后撤去热源，冷却，最终得到的固态产物即为回收后的碳纤维。本发明的回收方法能够得到干净的、受损程度小的、长而有序的高附加值的碳纤维。所述碳纤维增强复合材料的尺寸和形状不受限制，能连续进行碳纤维的回收，且可以处理大尺寸的碳纤维复合材料，因而提高了回收效率，节约了资源，节省了回收成本。
635
0

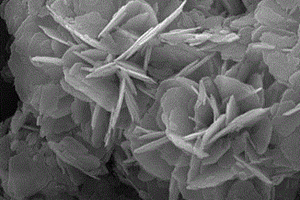

本发明涉及一种磁性镁基复合材料，该材料由花球状氢氧化镁和嵌入所述花球状氢氧化镁内部的羧基化四氧化三铁（Fe3O4@R‑COOH）组成。本发明还公开了该材料的制备方法。本发明中磁性粒子羧基化四氧化三铁(Fe3O4@R‑COOH）嵌入氢氧化镁内部，既能赋予材料磁性，在外加磁场作用下，能迅速地从水体中分离，又不影响氢氧化镁与重金属离子的直接接触，提升了吸附效果。
1059
0
本实用新型公开了一种用于聚丙烯复合材料的粉碎加工装置，属于聚丙烯加工领域，包括底座，底座的上端边缘处固定安装有支撑架，支撑架的上端固定安装有粉碎箱，粉碎箱的上端中部固定安装有进料箱，进料箱的内部固定安装有冷凝水管，通过冷凝水管，对热化后的聚丙烯材料进行降温凝固，防止流体化的聚丙烯材料进行粉碎箱内，无法正常粉碎，最后下落到分离箱内重新凝固，即损坏分离箱内的筛板，影响分离，又影响聚丙烯材料的粉碎工作进程，通过夹紧固定的限位滑板，在气缸作用下，可以控制分离箱的升降，便于对限位滑板和筛板进行不同孔径更换的需求，同时也方便对分离后的聚丙烯材料进行收集，将未充分粉碎的颗粒重新进行粉碎。
900
0
本实用新型公开了一种热塑性复合材料成型模具，包括上模座、下模座、中模座以及气缸，下模座的顶部一侧固定安装有固定底座，固定底座的顶部固定安装有液压缸，液压缸的顶部与上模座的底部一侧相互连接；下模座的顶端中部固定安装有中模座，下模座的内部底端固定安装有底板，底板的顶端固定安装有两个气缸，气缸的输出端固定连接有安装板，安装板的顶部固定设置有连接杆，所述连接杆的顶端与中模座的内部底端相互穿插。该种实用新型通过上模座底部的压模板与中模座压模完毕之后，位于下模座内部的气缸将会推动连接杆，连接杆随着气缸的运动将压力弹簧挤压，同时推板即可对已模型进行推移，即可达到自动取件。
763
0
本发明属于化工技术领域且公开了一种高纯纳米氧化铝复合材料，其原料配方包括纳米氧化铝、纳米铁氧体、纳米氧化镁和纳米氧化钙，按重量份数计其原料配方为：纳米氧化铝30‑40份、纳米铁氧体20‑35份、纳米氧化镁10‑20份、纳米氧化钙5‑25份，其由以下步骤制备得到：(1)首先按照配比将纳米氧化铝、纳米铁氧体、纳米氧化镁、纳米氧化钙加入无水乙醇中超声处理12‑20min，静置；(2)然后去除无水乙醇后在300‑400℃下烘1‑2h，然后加入熔融的热塑性高分子熔体中搅拌混合，将混合料加入双螺杆挤出机或单螺杆挤出机中挤出烘干至稳定。本发明增强相分布均匀，无团聚现象，生产成本低、简单，安全可靠，操作方便。
709
0
本实用新型公开了一种复合材料成型的温度控制装置，包括总控机、制冷机，总控机顶端设置有控制面板，控制面板左部设置有监控器，控制面板右部设置有显示屏，总控机底端正面设置有检修盖板，检修盖板与总控机底端通过螺钉连接；总控机底面安装有四个第一万向轮，四个第一万向轮分别与总控机底面的四个边角处连接；总控机附近设置有降温机、制热机和温度检测器，制冷机、制热机和温度检测器均与总控机通过连接线电性连接；该装置系统由总控机控制，在多处安装温度感应器，可实时监测多个区域的温度，准确度较高，同时各点均安装制冷机和制热机，可根据监控器选择开启制冷设备或者制热设备，同时管道均可安装分支管路，不会出现温控不均的现象，实用性强。
599
0
本发明涉及一种用于屋面的镁质复合材料，包括基料、填料和辅料，按重量百分比计，基料为30%‑70%、填料为20%‑60%、辅料为10%‑15%，基料为氧化镁和氯化镁的混合物，填料为轻质填料或惰性填料，辅料为增强材料。本发明具有凝固体质密，强度高、胶凝性能强、耐久性强、和易性好，防火性好、抗盐碱性能好，快速固化，节能环保以及养护容易等优点，属绿色环保节能型产品，在建材等许多领域有着广泛的应用。
607
0
本发明属于碱式磷酸铁锂制备技术领域，具体地，涉及一种碱式磷酸铁锂复合材料的制备方法。本发明包括以下步骤：1)将过量铁粉加入稀硫酸中，制得硫酸亚铁溶液；2)过滤步骤1)制得的硫酸亚铁溶液，向过滤后的溶液中加入磷酸溶液，然后再加入氢氧化锂固体与双氧水；3)加热步骤2)获得混合溶液，使其在68～85℃下反应，制得碱式磷酸铁锂。本发明以硫酸亚铁为铁源，并添加了过氧化氢作为催化剂，从而可以很好的实现低温合成碱式磷酸铁锂。
633
0
本发明公开了一种凹凸棒复合材料的制备方法，包括以下步骤：制备酸化凹凸棒；将凹凸棒或酸化凹凸棒分散于溶剂中，加入二异氰酸酯和催化剂，加热回流反应，冷却后离心，并用溶剂分散、离心和干燥后得到异氰酸酯基化凹凸棒；以富含氨基的化合物与缩水甘油反应，进行羟基化改性，从而得到羟基化产物；随后将异氰酸酯基化凹凸棒分散于溶剂中，加入羟基化产物和催化剂，加热回流反应，待反应结束后分散、离心并干燥得到。本发明制备的凹凸棒复合材料作为硼吸附剂，用于饮用水、灌溉水、地热水、盐湖卤水、工业废水中硼的去除或提取，具有优异的吸附效果，在pH为1‑14、温度0‑80℃的条件下，其对HBO2的吸附量可达到120mg/g以上。
本发明公开了一种多壳层中空球状Co3O4‑CNTs复合材料及其制备方法与应用。本发明通过将碳纳米管加入硝酸溶液中，在搅拌状态下，通过超声处理，烘干，得到干燥物；将钴盐加入到N,N‑二甲基甲酰胺中，室温下搅拌至完全溶解，得到溶液1；将均苯三甲酸、辅助溶剂加入到溶液1中，室温下搅拌至完全溶解，得到溶液2；将干燥物加入到所述溶液2中，在搅拌状态下，通过超声处理至混合均匀，得到溶液3；将所述溶液3置于聚四氟乙烯反应釜内胆中，密封后在加热反应，将反应产物经净化后得到前驱体粉体材料；将前驱体粉体材料在空气氛围、300～380℃下煅烧，得到应用于锂离子电池负极时具有优异的电化学性能的Co3O4‑CNTs复合材料。
中冶有色为您提供最新的青海有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月13日 ~ 15日
2024年08月16日 ~ 18日
2024年08月20日 ~ 22日
2024年08月23日 ~ 25日
