全部
▼
热搜：
717
0
本发明公开了一种纤维增强复合材料及其制备方法和应用，该材料包括按重量计的以下原料：树脂40‑90份、纤维18‑35份、固化剂0.3‑1.2份、催化剂0.2‑1.0份、石墨0.1‑20份、膨润土0.7‑1.2份、丁醇0.3‑0.8份、硫酸钡3‑10份和轻质碳酸钙5‑12份。制备时，将树脂、固化剂、催化剂、石墨、膨润土、丁醇、硫酸钡和轻质碳酸钙混合制成胶液，然后进行铺胶，再在胶液上铺设纤维，最后固化成型，得到纤维增强复合材料。通过添加石墨提升材料的强度、耐高温及防火性能，其中添加鳞片石墨可以提升材料的强度20%以上，添加可膨胀石墨能够使材料的阻燃效果达到A1‑B2级。
本发明提供一种PVC共挤复合材料的配方及制备方法，其步骤是将PVC树脂原料破碎至过250目筛，加入带有搅拌器的设备中进行搅拌，升温至70-80℃后，缓慢投入配合剂，经挤出机挤出成型后，冷却，牵引，切割成木塑制品；将木塑制品应用于木塑门表面真空吸附PVC共挤复合材料的加工中，高速挤出，具有连续稳定的微孔发泡，在较低的温度下进行发泡，生产成本低，生产效率高。
676
0
本发明属于电池材料技术领域，公开了一种磷酸铁锂/碳复合材料及其制备方法和应用，该磷酸铁锂/碳复合材料包括碳掺杂的磷酸铁锂，以及包覆在碳掺杂的磷酸铁锂表面的碳层。本发明合成的含碳磷酸铁前驱体，碳分布在磷酸铁颗粒内部或者颗粒与颗粒之间，再进一步合成磷酸铁锂材料，更有利于磷酸铁锂颗粒内部间、颗粒内部与表层、颗粒与颗粒间形成导电碳桥，为锂离子、电子提供传输通道，从而提高了磷酸铁锂的电导率等电化学性能。
574
0

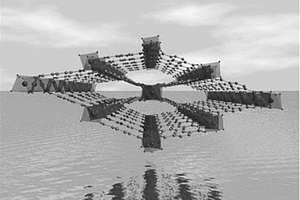

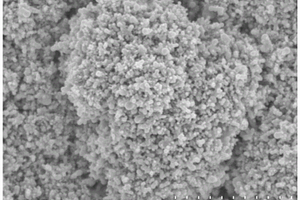

本发明提供了一种MOF@LDH复合材料的制备方法及电催化应用。具体为通过合成前驱体Co‑LDH替代金属盐，调节有机配体均苯三酸、邻苯二甲酸、间苯二甲酸、对苯二甲酸、苯六酸的加入量，采取部分离子交换的方式获得Co‑MOF@Co‑LDH复合材料，并将其作为析氧反应的催化剂材料。本发明采用两步法合成技术，首先采用硝酸钴和六次甲基四胺为原料合成纳米花状的前驱体Co‑LDH，然后将制备好的Co‑LDH与有机配体苯六酸溶解在去离子水、甲醇、N,N‑二甲基乙酰胺、N,N‑二甲基甲酰胺中，经过超声波混合均匀后，自组装合成Co‑MOF@Co‑LDH电催化剂。本发明具有大量的活性位点，良好的导电性，使得它具备良好的析氧性能。
883
0

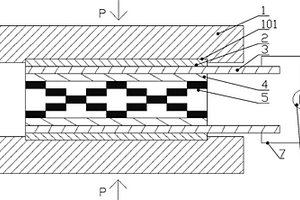

本实用新型公开了三维导电网络结构复合材料电导率测量装置，它包括上下模，上下模的下底面加工有上凹槽，绝缘板通过凹槽进行定位固定于上模的下底面，绝缘板的下表面设置有电极板，电极板的下表面设置有柔性石墨纸，柔性石墨纸的下表面设置有试样，柔性石墨纸、电极板、绝缘板和上下模对称布置在试样的另一侧，两块电极板之间通过导线连接有电阻计，在两个上下膜的上、下端面之间设置有压力机，提供稳定夹紧力。可稳定可靠地测量该种导电复合材料的电导率。
625
0

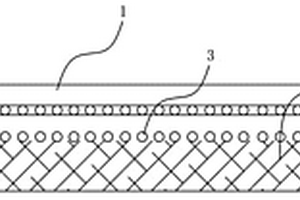

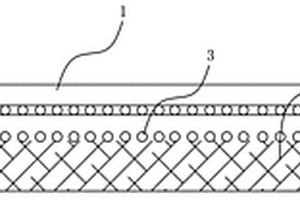

本发明公开了一种纤维增强复合材料的布筋结构及工艺，一种纤维增强复合材料，该材料通过在未固化的树脂胶液层内进行玻璃纤维布筋，依次逐层铺设玻璃纤维丝散丝层、玻璃纤维丝直拉丝层和玻璃纤维网格布层，然后对树脂胶液固化得到。其中散丝起到填充作用，直拉丝用于增加纵向强度，网格布用于分散受力，使其更为均衡，增加总体强度，减少自重，节省成本。
本发明涉及一种部分硫化金属有机框架化合物，公开了一种有效的非贵金属析氢催化剂。本发明采用两步法合成技术，首先利用对苯二甲酸有机配体（terephthalic acid）与FeCl3.6H2O在N,N‑二甲基甲酰胺溶液中自组装得到多孔金属有机框架材料，然后采用原位硫化的方法将合成的金属有机框架材料与硫代乙酰胺的乙醇溶液在不同温度下，得到硫化程度不同的Fe3S4与MIL‑53(Fe)的复合材料。本发明的材料具有大量的活性位点，很好的导电性，使得它成为良好的电催化析氢催化剂。将硫化后与硫化前的金属有机框架化合物进行电催化性能对比，硫化后增大了材料的电催化活性。
581
0
本实用新型公开了一种纤维增强复合材料的布筋结构及工艺，一种纤维增强复合材料，该材料通过在未固化的树脂胶液层内进行玻璃纤维布筋，依次逐层铺设玻璃纤维丝散丝层、玻璃纤维丝直拉丝层和玻璃纤维网格布层，然后对树脂胶液固化得到。其中散丝起到填充作用，直拉丝用于增加纵向强度，网格布用于分散受力，使其更为均衡，增加总体强度，减少自重，节省成本。
592
0

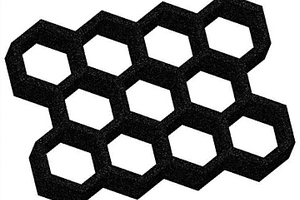

本实用新型提供一种新型复合材料市政检查井盖，包括座圈和盖板，盖板由外部壳体和内部填充体组成；外部壳体包括圆形顶面、环状的侧面以及向盖顶凹陷的球面状底面；内部填充体是蜂窝状结构，其六边形孔的轴线和盖板的中心轴线平行；填充体蜂窝状结构的两端由圆形顶面和球面状底面封闭、环向由环状的侧面封闭，形成一个完整的整体。这种结构形式，充分利用了蜂窝状结构和薄壁球面拱质量轻、刚度大、稳定性好的优点，两种结构的结合，有效地改善了盖板各部分的受力情况，充分发挥了复合材料的力学性能，达到重量轻、强度高、荷载能力强的有益效果。
910
0

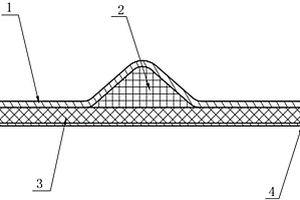

本发明提供了纤维/金属层合板复合材料的飞机地板及制造方法，它包括上金属面板层，所述上金属面板层上冲压设置有均布的防滑钉窝，所述防滑钉窝内部填充有树脂纤维混合物层，所述树脂纤维混合物层和上金属面板层的下端面粘贴有纤维织物层，所述纤维织物层的下端面粘贴有下金属面板层。利用该种材料制造的飞机地板不仅具有树脂基复合材料的高强度比、刚度比及可设计性好等优点，同时还保留金属材料良好抗冲击性能和弯曲性能，提高了飞机地板的防滑性能。
955
0
本发明提供了一种石墨烯铝合金复合材料的制备方法，制备方法如下：S1、用低温等离子体对过筛后的球形Al粉进行预处理，将石墨烯加入到无水乙醇中进行搅拌分散，然后进行超声波分散得石墨烯分散液；S2、将预处理后的球形Al粉与石墨烯分散液混合，再次进行超声分散，得到铝合金/石墨烯无水乙醇悬浊液，搅拌加热至至无水乙醇部分挥发，得乳状的复合微粒，冷冻干燥，得粉末状的复合微粒；S3、将S2所得粉末加入球磨机进行球磨，得到石墨烯铝合金复合材料。本发明以铝合金微粒为核心粒子，外层包覆石墨烯微粒，以较为经济实惠的方式，解决了石墨烯易团聚的问题，并最大限度保留了铝合金和石墨烯各自的优异性能，为石墨烯电磁屏蔽提供了一种原材料。

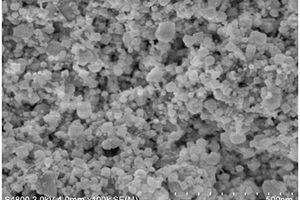

本发明涉及一种磁控溅射法制备GaN/导电基体复合材料的方法，该复合材料为GaN，具体制备方法为：将纯度我99.99％GaN靶材和金属衬底分别安置于溅射腔中，靶材与衬底距离D＝7cm；对腔体进行抽真空，V≥1×10?7Torr；对衬底进行加热，并将其温度保持在25～700℃；利用磁控溅射对靶材进行轰击，在金属衬底上沉积生长GaN。所制备GaN直接生长在导电基体上，与基体结合紧密；GaN材料的生长厚度可通过调整时间进行控制；所制备样品中GaN为均匀的纳米颗粒，平均尺寸在40nm；所制备GaN可作为钠离子电池负极材料，具有较高充、放电容量和较低的充、放电平台。
785
0

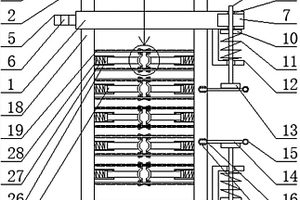

本实用新型公开了一种电气管井用复合材料电缆支架，包括横板，所述横板的外对应端两侧固定连接立杆的内对应端，所述横板的右部设有方形凹槽，所述方形凹槽的中部通过插孔活动安装插杆，所述插杆的外对应部固定安装抵板，所述抵板的内对应端固定连接第一弹簧的外对应端，所述第一螺栓柱通过内螺纹孔螺旋安装在固位板的右端中部两侧，所述固位板的内对应固定连接第二螺栓柱的左右两端。方形凸起插入方形凹槽内，同时锁孔对应插孔，插杆插入锁孔和插孔，使得该电气管井用复合材料电缆支架更方便组合连接，将电缆放入半环件内，反向旋转两侧的螺母，使半环件进一步紧紧抵压电缆两侧，方便固定电缆的位置。
本发明公开了一种用于3D打印复合材料的热塑性自修复聚氨酯树脂及其制备方法，该树脂包括按质量份计的以下原料制成：大分子二元醇100，二异氰酸酯10~25，小分子三元醇1~8，双（2‑羟乙基）二硫醚2~6，催化剂0.1~2.02。该树脂采用大分子二元醇作为聚氨酯体系分子软段，采用固化剂二异氰酸酯、交联剂小分子三元醇作为分子硬段，引入含双硫键的双（2‑羟乙基）二硫醚作为扩链剂，设计合成出带有羟基封端悬挂链的聚氨酯嵌段共聚物结构。在常温下表现高弹性；受热状态下，材料由高弹态转变为粘流态，可进行材料自修复和再成型，极大促进热塑性聚氨酯树脂在高固含量复合材料的增材制造中推广应用。

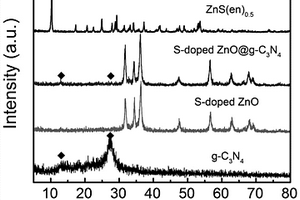

本发明应用自牺牲模板法制备一种硫掺杂氧化锌量子点修饰多孔石墨相碳化氮复合材料，公开了一种基于多孔石墨相氮化碳的Z型反应光催化复合纳米催化材料及其在光催化降解罗丹明B(RhB)中的应用，属于纳米材料制备技术及环保领域。本发明采用的合成方法分为三步，首先利用醋酸锌和硫脲原料，经过溶剂热发合成片状ZnS(en)0.5前驱体，然后用水浴蒸干法将尿素与ZnS(en)0.5前驱体均匀混合，最后经过高温缩聚得到硫掺杂氧化锌量子点修饰多孔石墨相碳化氮Z型光催化复合材料。该催化剂在光催化降解RhB显示出优越的催化活性。
本发明涉及一种磁控溅射法制备GaN/导电基体复合材料的方法，该复合材料为GaN，具体制备方法为：将纯度为99.99％GaN靶材和金属衬底分别安置于溅射腔中，靶材与衬底距离D＝7cm；对腔体进行抽真空，V≥1×10-7Torr；对衬底进行加热，并将其温度保持在25～700℃；利用磁控溅射对靶材进行轰击，在金属衬底上沉积生长GaN。所制备GaN直接生长在导电基体上，与基体结合紧密；所制备样品中GaN为均匀的纳米颗粒，平均尺寸在40nm；所制备GaN可作为锂离子电池负极材料，具有较高充、放电容量和较低的充、放电平台。
828
0
一种可循环使用的高铝阻燃耐火复合材料，所述材料的原料包括按照重量份计的以下组分：高铝灰20‑45份，辅料40‑85份，所述辅料包括：氧化钙5‑15份、二氧化硅5‑35份、水玻璃复合液25‑55份。本发明提供的一种可循环使用的高铝阻燃耐火复合材料及其制备方法，本发明电缆料采用高铝回收料、氢氧化物阻燃剂制备的阻燃耐火电缆，有效地消除了传统工业生产产生铝粉等固废垃圾，且利用其高含量铝、氧化铝合氧化镁等耐火材料，使用在耐火电缆上，其不仅提高了原有的阻燃性能差、耐火性能差、寿命短的缺陷，更节约了社会资源。

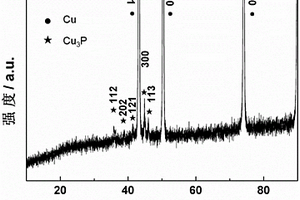

本发明提供一种磷化亚铜/铜复合材料的制备方法，以红磷和泡沫铜为基础原料，将红磷、泡沫铜从下至上依次平铺在陶瓷舟中，在氮气保护下，采用气固反应法制得。该磷化亚铜均匀生长在泡沫铜表面，呈多孔结构，颗粒平均尺寸为300~500nm。采用该方法制备得到的磷化亚铜/铜复合材料作为负极材料应用于锂离子电池中，首次充、放电容量分别为400、341mAh/g，60次循环之后充、放电容量分别为409、398mAh/g。该方法工艺简单，易于操作，材料制备成本低，反应过程属于一种气固反应，反应原料接触充分，反应完全，避免在导电基体上残留磷。
716
0

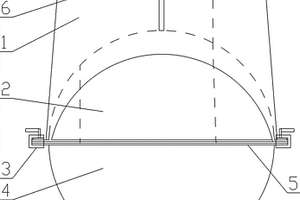

本发明提供一种高强度复合材料沼气装置，上半球体与下半球体在中间的部位密封连接，在上半球体和下半球体连接的位置设有折边；上半球体的一侧设有进料口，另一侧设有排渣口，上半球体的顶部设有导气管；在上半球体的上方设有罩体，罩体的底部与上半球体密封连接，罩体的顶部开放，形成水封区，排渣口和进料口均位于罩体内并与水封区直接连通，在排渣口与进料口之间设有隔板。通过采用类似球形的结构，强度更高，气室占比更大。且采用半球体的结构，便于运输和安装。优选的方案中，采用C型紧固件的方案，进一步加快安装速度，提高施工效率。采用高强度复合材料，进一步增加了沼气装置的强度和耐腐蚀性能，延长了使用寿命。
630
0
本发明公开一种高强透水复合材料的制备方法，它包括如下步骤：步骤1、以磷石膏为原料，加入助晶剂后，添加到酸溶液中，在一定的温度下搅拌反应；步骤2、反应结束后，对混合物直接进行冷却结晶；步骤3、结晶完成后，过滤，滤液直接返回至步骤1重复利用，滤饼洗涤干燥，干燥完成的滤饼即为高强透水复合材料；本发明能够充分利用磷石膏为原料，并结合原料处理后含有的硅灰制备出能显著改善晶须‑水泥的微观结构和界面结合强度的高强透水复合材料，有效提高纤维与水泥基材料结合强度。
806
0

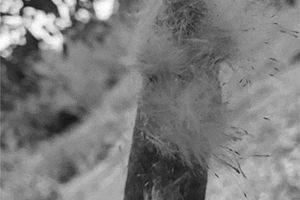

本发明提供一种生物质碳/Ga2O3复合材料的制备方法及作为锂离子电池负极材料的应用。其具体操作如下：将香蒲果穗在氢氧化钠溶液中超声处理，再用去离子水清洗干净，烘干；取一定量硝酸加入去离子水中，搅拌均匀后加入适量Ga(NO3)3·xH2O，再向溶液加入适量处理好的香蒲果穗，超声烘干；材料烘干后将其置于N2环境中，在500‑700℃下煅烧得到生物质碳/Ga2O3复合材料。本发明首次将生物质（香蒲）碳/Ga2O3复合材料用作锂离子电池负极材料，显示了良好电化学性能。
625
0

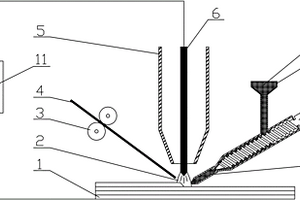

本发明公开了一种第三相增强金属基复合材料电弧增材制造方法及设备，它包括以下步骤：步骤一：焊接参数选择及其它设备的准备；步骤二：建模和机器人编程；步骤三：堆焊前材料处理；步骤四：堆焊成形；步骤五：成形零件处理。克服现有第三相增强金属基复合材料电弧增材制造存在的问题，从而获得优质的金属基复合材料，该方法可用于多个工程领域。
1048
0
本发明公开一种含有石墨烯的石墨/陶瓷导电复合材料及其制备方法，属于导电材料制备领域。所述制备方法主要包括石墨骨架的制备、骨架的强化处理、陶瓷浆料的制备、石墨/陶瓷的浇注工艺和干燥、烧结工艺五个步骤。本方法制备的石墨/陶瓷复合材料可以直接通过控制石墨的组成成分、尺寸结构，和对石墨骨架导电性能的强化后处理以及烧结工艺和干燥工艺的改进，制备石墨/陶瓷导电复合材料。而通过加入石墨烯能改善石墨骨架内部疏松多孔结构的问题，增加导电通路，提高石墨骨架强度，可在保证力学性能的同时，提高材料的导电性能。石墨/陶瓷复合材料具有石墨导电性能，同时又具有陶瓷结构特征。
714
0
本发明涉及一种源于黑磷的碳‑磷复合材料的制备方法，属于复合材料技术领域。本发明通过球磨、惰性气氛下加热回流和惰性气氛下浸渍焙烧中的一种或多种方法，将磷元素掺杂到碳骨架中，形成稳定的C‑P键，可避免磷元素在应用过程中从基体表面脱落。该材料兼具黑磷的高载流子迁移率、可见光敏感性以及碳材料的高导电、高稳定性，在光电器件、电极材料、电催化、光催化等领域具有广泛的应用前景。本发明采用的方法简单，耗时短，磷元素可均匀分布在碳骨架中，所得复合材料质量高。另外，鉴于黑磷材料稳定，在空气中不自燃，因此在大规模生产中更加安全。
950
0

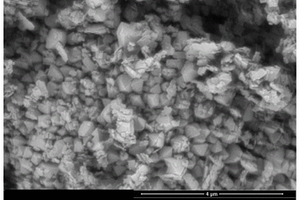

本发明提供一种GaN多孔微米方块/碳复合材料的制备方法。其具体操作如下：称取一定量Ga(NO3)3、C6H12N4、C6H12O6和氧化石墨烯以质量比为100‑150：150‑200：0‑7：2‑4添加去离子水搅拌20‑40min至其均匀分散；将悬浮液转移到水热反应釜内衬中，在鼓风烘箱中120‑180℃反应12‑36h后，自然冷却至室温；将产物冷冻干燥后直接在氨气下退火（温度为650‑850℃，时间为5‑10h）得到GaN多孔微米方块/碳复合材料。本发明将GaN多孔微米方块/碳复合材料用作锂离子电池负极，显示了良好电化学性能。
778
0

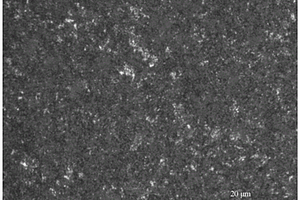

一种纳米特征增强铝基复合材料，以铝粉末为基体，以纳米碳化硅颗粒为增强相粒子，经复合后得到坯体晶粒、颗粒度为20-40μm的铝基复合材料。本发明涉及一种适用于汽车零部件领域，提供了一种以机械合金化结合热压烧结方法制备材料的方法，该材料机械性能良好，组织均匀且细小，增强相达到纳米级，制备成本低，具有非常广阔的应用推广前景。
本发明公开了一种镍基异质复合材料、制备方法及其应用，具体为通过水热法新合成一例Ni‑MOF,同时引进Fe3O4/NiOOH构筑异质复合材料将其作为甲醇氧化的正极催化剂材料，探究其在甲醇氧化中的应用。本发明利用有机配体2,5‑二羟基对苯二甲酸、1,4‑双（咪唑）丁烷与硫酸镍在N,N‑二甲基甲酰胺、去离子水和KOH混合溶液中进行自组装得到的多孔金属有机框架材料，将合成材料组装成三电极体系进行甲醇氧化的测试，本发明的优点是：该金属有机框架材料合成工艺简单、结晶纯度高；并且结构新颖，孔隙率大；Fe3O4/NiOOH的掺入具有低温、安全、无有害溶剂的优点。通过数据分析，此材料具有优越的甲醇氧化活性。
744
0
本发明公开了一种LiZnV1.013O4‑LiCa2Mg2V3O12微波介质陶瓷复合材料及制备方法，其陶瓷材料主晶相为LiZnV1.013O4与LiCa2Mg2V3O12。利用Li2CO3、ZnO、NH4VO3、CaCO3、MgO等原料成分，分别在650℃、700℃下煅烧得到纯相LiZnV1.013O4与LiCa2Mg2V3O12，再将两相按不同比例分组配料，经球磨、造粒、压片、烧结后，得到(1‑x)LiZnV1.013O4‑xLiCa2Mg2V3O12(x=0.15～0.3)，该复合材料介电常数范围是8.1～8.9，品质因数范围是11251～20980，谐振频率温度系数范围是‑9～28。
中冶有色为您提供最新的湖北宜昌有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月08日 ~ 10日
2024年08月16日 ~ 18日
2024年08月20日 ~ 22日
2024年09月19日 ~ 21日
