全部
▼
热搜：
629
0
本发明涉及一种陶瓷球增强镁基复合材料的制备方法，属于结构材料制备领域。将陶瓷球与水玻璃以一定配比混合均匀，放入陶瓷管模具中制成坯体，坯体在烘箱中干燥一定时间，制备出一定强度的陶瓷球预制坯体。将得到的陶瓷球预制体放入液压机模具中，随后将熔炼得到的熔融镁合金浇注入液压机模具中，压头加压并保压一定时间，既得陶瓷球增强镁基复合材料。本发明的主要内容为克服现有技术存在的不足，从而提供一种能够使陶瓷球分散均匀，无界面反应发生，且流程简单，操作方便的制备方法，在工业生产中有更好的应用。
768
0
本发明名称为一种氨基聚芳醚酮/氧化石墨烯复合材料的制备方法，本发明涉及一种混合基质气体分离膜材料及其制备方法，所述混合基质气体分离膜由二维层状材料氧化石墨烯和聚合物基体组成，填料为氧化石墨烯，聚合物基体为具有良好的热稳定性以及较强的机械强度的氨基聚芳醚酮。二维层状材料氧化石墨烯在混合基质气体分离膜材料中的质量百分数为1％～5％。将两者混合协同调节气体渗透性和选择性，使本发明制备的包含氨基聚芳醚酮/氧化石墨烯复合材料的新型混合基质气体分离膜具有较好的气体渗透性能和分离性能，且具有良好的热稳定性能和抗物理老化性能，具有广阔的应用前景。
691
0
本实用新型涉及一种复合材料超声沉积增材制造装置，属于增材制造领域。三轴运动系统固定在机架内并位于其底板的上方，超声沉积打印头位于三轴运动系统的上方并固定在支撑板上，导丝管位于超声沉积打印头与送丝装置之间并与两者相连，切丝装置、送丝装置以及料辊固定在机架顶部的十字梁上。本实用新型无需外加热源，利用超声振动能实现沉积丝材间原子间的结合，直接固态成形综合力学性能优异的三维实体零件；沉积成形不受材料种类的限制，可实现复合材料功能梯度材料的直接近净成形；采用细丝材料逐层累积成形，成形精度高，无需复杂的后处理工艺，在航空航天、汽车以及生物医疗等领域具有广阔的应用前景。
817
0
一种碳纤维增强复合材料车门防撞梁，涉及车辆工程技术领域，解决现有车门防撞梁布置方式受限且模具成本高以及重量较大等问题，本实用新型包括防撞梁，与防撞梁前端连接的前固定支架及与防撞梁后端连接的后固定支架。防撞梁横截面呈梯形，且防撞梁的开口侧与汽车车门内板相对，整个防撞梁采用碳纤维复合材料变厚度、变角度铺层设计，前后固定支架采用铝合金挤压或钢板冲压制成，使其用材与车门内板相同。采用前后固定支架连接防撞梁和车门内板，避免了直接在碳纤维复合材料防撞梁上钻孔，破坏其接头强度，同时有效避免固定支架和车门内板螺栓连接时因材料不同产生电化学腐蚀与热膨胀差异；本新型结构简单，成型制造容易，模具成本低，易于推广使用。
716
0
本发明提供一种新型低粘度生物基环氧树脂组合物及碳纤维复合材料，属于环氧树脂组合物领域。该环氧树脂组合物，按照重量份数计，包括生物基环氧树脂100份，固化剂1‑70份；所述的生物基环氧树脂，其具有式(1)所示的结构。本发明还提供一种碳纤维复合材料，按照重量份数计，包括：生物基环氧树脂15‑30份，固化剂10‑20份，促进剂0.1‑0.3份，碳纤维材料25‑50份，所述的生物基环氧树脂，其具有式(1)所示的结构。本发明的组合物具有优异的力学性能，且通过低粘度环氧树脂和碳纤维复合时，因其具有足够低的粘度提高了其与碳纤维的浸润性，以及足够多的环氧官能团有利于提高与碳纤维的界面粘合性。
747
0
本发明公开了一种高粘结性导光水泥基复合材料及其制备方法，旨在克服传统材料光纤与混凝土基材料粘结性差、易脱落、易开裂、抗拉强度低的问题；其包括自应力硫铝酸盐水泥、中砂、细石、水、粉煤灰、环氧树脂、异氰酸酯、丁苯乳液、Sika第三代聚羧酸系超塑化剂、光纤和KH‑570硅烷偶联剂；其还采用材料保护剂；自应力硫铝酸盐水泥、中砂、细石、水、粉煤灰、环氧树脂、异氰酸酯、丁苯乳液、Sika第三代聚羧酸系超塑化剂的质量比为：1 : 1.2 : 0.8 : 0.36 : 0.4 : 0.3 : 0.28：(5.3％～6.8％)：0.13％；KH‑570硅烷偶联剂溶液的浓度为5％。本发明还提供了一种高粘结性导光水泥基复合材料的制造方法。
一种基于氧化钕修饰的三氧化二铟棒状复合材料的甲醛气体传感器及其制备方法，属于气体传感器技术领域。该传感器由带有Pd金属叉指电极的Al2O3衬底、涂覆在Pd金属叉指电极和Al2O3衬底上的敏感材料层组成，敏感材料为基于氧化钕修饰的三氧化二铟棒状复合材料。本发明中，通过自牺牲有机金属骨架(MOF)模板In2O3和Nd(OH)3前体混合，经过退火后合成敏感材料，不但增加了自身的比表面积，带来了大量的表面活性位点，而且还可以有效地利用p‑n异质结所引起的更大的阻值变化来提高气敏响应，对甲醛气体具有良好的检测性能。同时本发明采用的工艺简单、制得的器件体积小、适于大批量生产，因而具有重要的应用价值。
919
0
本发明涉及一种加纵向加强筋、环框复合材料壳体一体成型制备方法，该方法包括以下步骤：(1)制备复合材料预浸料；(2)使用预浸料在一体成型模具上铺放环向加强框，环向加强框的截面为“几”字型结构，包括凹槽及设置在凹槽两侧向外延伸的连接边；(3)预固化环向加强框；(4)固化后在环向加强框内填充闭孔泡沫，并在环向加强框与模具纵向加强筋槽交汇处开纵向加强筋避让豁口；(5)使用预浸料铺放纵向加强筋；(6)预固化纵向加强筋；(7)修整打磨环向加强框及纵向加强筋表面；(8)使用预浸料铺放蒙皮及端框；(9)产品共固化。该方法解决传统加纵环筋壳结构中纵环筋交点处筋包处理工艺难度大，蒙皮质量不可控等缺点。
757
0
本发明提出一种复合材料及制备方法，由至少50wt％的半结晶热塑型聚合物和至少含量5wt％的结晶性聚合物(CP)组成共混物，其中半结晶热塑性聚合物是一种化学式中含有亚苯基，酮键和醚键的线性全芳族聚合物；结晶型聚合物(CP)化学式具有‑O‑Ph‑CO‑Ph‑O‑Ph‑CO‑Ph‑CO‑Ph‑的重复单元。共混物通过先研磨分散再高速分散的方法制得，复合材料在力学性能、热性能及耐磨性方面都有所提高。
952
0
本发明公开了一种碳纤维增强聚醚醚酮复合材料的制备方法，本发明之方法是将碳纤维纺织成2D机织平纹或斜纹预成型件，然后将编织好的预成型件于丙酮中浸泡48小时后，用硫酸和硝酸的混酸超声20分钟，再用去离子水洗净后烘干；将二苯砜溶解在适量丙酮中，然后加入聚醚醚酮粉末，蒸出丙酮后粉末烘干，得到聚醚醚酮/二苯砜混合物；称出适量混合物，以390℃，压力3～4MPa热压成纯聚醚醚酮树脂薄片；按碳纤维体积分数为30%～70%的比例，将干燥预成型件与聚醚醚酮树脂薄片交替平铺于模具中，以10～15℃/min的升温速度升到380℃～390℃，停留30min，然后加压2～3MPa，保温30min；模具内制品以10～15℃/min的中等降温速度降温，同时将压力提到4～5MPa，继续保压3h，经脱模处理得到编织碳纤维/聚醚醚酮复合材料。
一种介孔二氧化硅限制金纳米簇诱导荧光增强的纳米荧光器件的制备方法及其对铜离子的检测应用，涉及一种新型纳米复合材料的制备方法及其应用。是要解决现有的铜离子检测的方法成本昂贵，过程复杂，检测时间长的问题。方法：一、以氯金酸为原料，还原型谷胱甘肽为还原剂和稳定剂，高温搅拌条件下通过热还原的方式自下而上的合成金纳米簇溶液A，将溶液A装入离心管中离心，取沉淀，用乙腈与水的混合溶液洗涤3次并溶解于去离子水中，为溶液B；二、通过采用Stöber法，以TEOS、乙醇、水以及氨水为原料得到固体二氧化硅粒子，将二氧化硅粒子洗涤干燥后，以NaoH为刻蚀剂在烧瓶中密封搅拌过夜，再将得到的溶液装入离心管中离心3次，去除上清液留下沉淀，洗涤干燥后得到介孔二氧化硅；三、将介孔二氧化硅在搅拌条件下放入溶液B中以获得一种对铜离子有特异性检测应用的新型纳米复合材料。本发明的成本低廉，操作简单，检测迅速，灵敏性高。本发明用于环境离子检测和生物成像领域。
712
0
本发明提供了一种软磁复合材料及其制备方法和应用，所述制备方法包括以下步骤：(1)将铁硅铝合金熔炼后进行甩片处理，对甩片处理得到的材料进行破碎处理得到粉料；(2)对步骤(1)得到的粉料进行绝缘包覆处理，得到半成品；(3)对所述半成品进行热压成型、去应力退火得到所述软磁复合材料，本发明通过“熔炼‑快冷甩片‑甩片破碎‑绝缘涂覆‑热压成形‑去应力退火”的一套工艺路线，实现材料成形，使材料同时具备高磁性能和良好的复杂形状成形性，改善因粒度不均、绝缘层包覆困难等因素导致的材料性能难以进一步提高的问题。
601
0
本发明提供了磺化聚酰亚胺金属复合材料制备方法，本发明提供了磺化 聚酰亚胺金属复合材料制备方法将二酐、磺化二胺、二胺、苯甲酸和三乙胺 加入到氮气保护的酚类溶剂中反应，将其溶解然后铺膜，干燥后再浸入到乙 醇中洗涤，除去溶剂，将其放入硫酸中浸泡去除掉叔胺，取出放入去离子水 中反复浸泡，除去薄膜中过量的硫酸得棕黄色的磺化聚酰亚胺基体材料。所 得到的基体材料进行表面处理后，用[Pt(NH3)4]Cl2浸渍，用NaBH4还原，化学 沉积两次后，再用硝酸银溶液浸渍，接着用NaBH4还原后化学沉积，用LiCl 溶液离子交换，制得目标材料。该材料的表面电阻为1-1.483Ω/cm2，在3V 外加电压下能够实现电形变，形变角度高达90°以上。
642
0
本发明公开了一种以自合成的硅氧烷嵌段共聚物为载体，采用后合成嫁接法利用分子间的酸碱、配位和氢键作用负载酸催化活性成分磷钨酸的复合材料。复合材料活性位点确定、多酸负载牢固、酸催化效果好，且有着可重复使用等优点。
850
0
本发明涉及一种二氧化锰非对称电容器正极复合材料的制备方法，所述正极复合材料为Ti/SnO2‑Sb2O5/CoS‑MnO2，采用复合电沉积方法，通过水热法制备多孔CoS纳米球，与MnO2进行复合电沉积；该方法操作简单，能有效控制晶体结构及孔隙度；所制备的CoS纳米球具有丰富的孔隙结构和较好的延展性，在与MnO2共沉积过程中生成易于电解液离子传输的多孔通道；此外，Co与Mn双金属的相互协同作用，使复合物呈现更高的电容性，晶体结构更加稳定，这些提升了正极活性物质的利用率；利用该Ti/SnO2‑Sb2O5/CoS‑MnO2复合电极材料制得的非对称电容器具备较高的能量密度和较长的循环寿命。

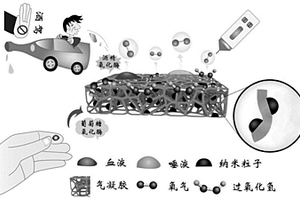

本发明提供了一种纳米酶‑气凝胶复合材料，由双亲气凝胶原位生长具有过氧化氢酶活性的纳米酶制备得到。本发明提供的上述纳米酶‑气凝胶复合材料具有非常好的亲水性，良好的机械性能，较高的过氧化氢酶活性和良好的生物相容性。气凝胶的合成原料聚乙烯醇和顺丁烯二酸都是价钱低且生物友好的试剂。纳米酶原位生长在气凝胶上，增加了纳米粒子的稳定性和生物安全性，降低了纳米材料在生物应用中的污染。该材料可重复利用，循环使用十次其活性仍然高达84.9％。缓冲溶液中酒精的检出限为0.50mM，唾液中酒精含量检测的动态范围为0.50‑15mM，涵盖国标中酒驾和醉驾的酒精浓度范围。
882
0
本发明涉及了一种细化陶铝复合材料中内生纳米TiB2颗粒的方法，包括以下步骤:(1)硼粉球磨预处理；(2)含有细化元素的Al‑Ti‑B‑M反应体系的混合制备；(3)含有细化元素的Al‑Ti‑B‑M反应体系球磨均匀化及粉体压坯致密化；(4)压坯原位反应制备并细化处理TiB2颗粒；本发明中的合金元素添加细化陶铝复合材料中内生纳米TiB2颗粒可以用于陶瓷颗粒的细化和尺寸控制，有利于制备纳米尺寸TiB2颗粒，TiB2颗粒是铝合金重要的细化剂和强化剂，纳米尺寸TiB2颗粒可大幅提高合金组织的细化效果，大幅减少TiB2颗粒使用量，降低细化铝合金的成本。
915
0

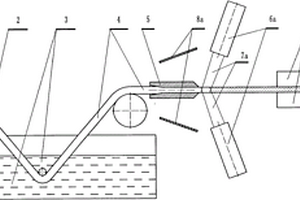

本发明提供一种保留现有拉挤成型法优点，用激光固化取代埋设在成型模具内的加热元件或隧道窑加温固化的复合材料制备方法，在拉引装置9作用下，增强纤维束1被导入树脂液槽2中并被树脂液3浸润形成预浸带4，预浸带4经收束模5导出进入激光输出器6发射的激光束7的照射区，在激光束7的加热作用下达到最终成型所需的固化温度，固化形成复合材料10。挡光板8能够遮挡被预浸料透射和散射的激光，避免对环境造成污染。在不同方向设置多个激光输出器6a，发射多束激光束7a投向预浸料的同一段，利用多束激光束7a在预浸料深处的累积效应来抵消单束激光束7的在预浸料内部的递减温度梯度，使厚度较大的预浸料不同深度同步获得最佳的固化温度。
860
0
本发明涉及一种由纳米孔材料和锌源制备的硅酸盐基氧化锌离子纳米孔复合材料及该材料在抑菌和杀菌方面的应用。纳米孔材料包括:A型沸石分子筛、X、Y型沸石分子筛、丝光沸石分子筛及硅铝沸石分子筛和硅铝介孔分子筛。该材料可以广泛地用于抗皮肤癣菌和多种致病真菌,以及抗念珠菌属细菌、酵母菌属细菌、青霉属细菌、曲霉属细菌、链格孢霉属细菌、镰刀霉属细菌或帚霉属细菌。尤其对常见的金黄色葡萄球菌、大肠埃希氏杆菌、绿脓杆菌、腊样杆菌等10种菌有一定的杀灭和抑制生长作用。可应用于食品、药品、保健品、化妆品等行业,制备出具有杀菌、抑菌和抗菌作用的产品,如包装材料、各种器皿及现今广为使用和接受的各种形式的护肤品和药剂产品等。

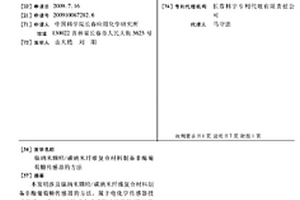

本发明涉及镍纳米颗粒/碳纳米纤维复合材料制备非酶葡萄糖传感器的方法,属于电化学传感器技术领域。通过电纺技术合成了镍纳米颗粒/碳纳米纤维复合材料,并利用该材料制备了非酶葡萄糖传感器。该制备方法成本低、简单快捷且无需任何酶的介入。制得的传感器灵敏度高、响应迅速、稳定性好且具有一定的抗干扰能力,对葡萄糖检测的线性范围为2.0ΜM-2.5MM,检测限为1.0ΜM。该方法制备的非酶葡萄糖传感器在糖尿病诊断和食品工艺监测中有广泛应用。
本发明涉及一种锑纳米粒子/氮掺杂碳纳米项链复合材料(Sb/N‑CNN)的制备方法及其作为钠离子电池负极材料的应用。该复合材料的制备步骤如下：a、制备ZIF‑67；b、将ZIF‑67与聚丙烯腈(PAN)通过静电纺丝制备ZIF‑67/PAN‑纳米链；c、将ZIF‑67/PAN‑纳米链在5％H2/Ar气氛下退火得到钴/氮掺杂碳纳米项链(Co/N‑CNN)；d、将所制备的Co/N‑CNN在水热环境下与SbCl3进行置换反应，再在Ar气氛下退火，得到Sb/N‑CNN复合材料。作为钠离子电池的负极材料，Sb/N‑CNN在0.1A g‑1电流密度下循环100圈的容量高达579mAh g‑1；在1A g‑1电流密度下循环6000圈的容量为401mAh g‑1；在20A g‑1电流密度下的容量为314mAh g‑1。本发明为研发高性能钠离子电池的电极材料提供了新的思路。

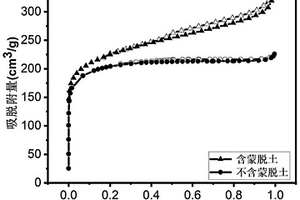

本发明属于材料制备领域，发明了一种以蒙拓土聚合物复合材料有效降解多种抗生素污染的方法，成功制备出了一种可以对常见抗生素进行光催化降解的复合材料。通过将改性后的天然粘土矿物与共轭微孔聚合物结合起来，以达到对原共轭微孔聚合物的光催化性能改善的目的，新制备的复合材料对于常见的含苯环类抗生素具有更强的光催化降解能力。该方法的提出不仅提供了一种改性共轭微孔聚合物材料的新思路，也对于当今社会所关注的抗生素污染治理问题，有着积极的意义。
834
0
本发明涉及一种高温形状记忆、阻燃和环保的复合材料，特征在于由聚乙二醇接枝氮化硼（PEG‑BN）、聚酰亚胺（PI）和聚乳酸（PLLA）组成；其中，PEG‑BN通过热传导不仅促进形状记忆，而且起到提高耐热和耐燃作用；高温热稳定的PI作为固定相保证了复合材料在高温形状记忆；生物可降解的PLLA作为开关相改善了体系的环保性。本发明中的高温形状记忆阻燃的复合材料制备方法简单，可以作为高温恶劣环境下的智能保护材料。
787
0

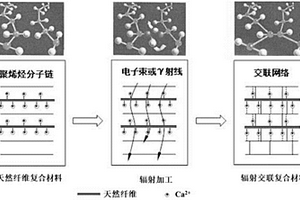

提供一种无机盐改性天然纤维/聚烯烃复合材料，其是将表面修饰处理过的天然纤维和聚烯烃复合后通过电子束辐射而得到的。优选地，所述无机盐改性天然纤维/聚烯烃复合材料的制备原料包括氢氧化钙改性植物纤维、聚烯烃树脂和交联剂，以及任选的其他助剂。相比于现有技术中填充大量天然纤维的木塑复合材料，其力学性能不升反降的结果，本发明的申请人预料不到地发现，将经过原位生成的氢氧化钙改性的天然纤维与聚烯烃复合后进一步进行辐射交联能够很大程度地提高材料的力学性能。
859
0

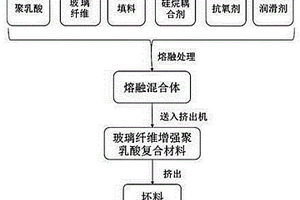

本发明涉及一种可降解的玻璃纤维增强复合材料，该复合材料通过以下重量分数配比的原料制成：聚乳酸45-55份、玻璃纤维40份、填料1.5-5份、硅烷偶联剂1.5-5份、抗氧剂0.5-3份、润滑剂0.1-1份，采用该材料制得的发动机底护板在全生命周期可以100%回收再利用，节能减排效果显著，该复合材料工艺过程简单，能耗降低，同时，材料配方设计灵活，可以根据目标零件性能需求定制，即不同增强材料及比例可满足不同力学、加工及其他功能性要求，在汽车部件成型的过程中，可以保证部件拥有突出的力学性能、良好的耐热性以及易加工性，并且该材料的部件具有较低的VOC排放、安全无毒。
595
0
本发明公开一种麻纤维复合材料的表面撒粉阻燃工艺，其以麻纤维复合材料毡为基体，对其上下表面均匀喷洒不同含量和比例的阻燃剂和助剂，最后热压成型得到具有阻燃性能的麻纤维复合材料板。其中阻燃剂为聚磷酸铵APP和可膨胀石墨EG，助剂为聚丙烯PP粉末。本发明具有阻燃剂用量低，工艺过程简单以及环保等优势，利用该工艺制备麻纤维板具有优良的阻燃性能和力学性能，无毒、无挥发物，可广泛用于汽车、动车及飞机内饰部件的制造。
822
0

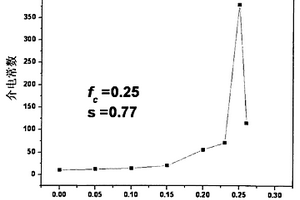

本发明属于高介电材料技术领域,具体涉及一种含有银纳米线的高介电复合材料的制备方法。该复合材料是以银纳米线为填充材料,以聚偏氟乙烯为基体材料,其中银纳米线的体积占银纳米线和聚偏氟乙烯混合体积的5～26%。其是将银纳米线和聚偏氟乙烯加入到有机溶剂N,N-二甲基甲酰胺中,超声30～50分钟使其均匀分散,将获得的混合溶液在60～80℃加热搅拌6～10个小时,冷却至室温后将混合液体浇铸成膜,在60～80℃烘干,最后在100～120℃真空烘箱里热处理12～36小时,即得到银纳米线作为填充材料,聚偏氟乙烯作为基体材料的含有银纳米线的高介电复合材料。本发明制备的含银纳米线的高介电复合膜具有高的介电常数,很好的柔韧性,而且均匀致密。
643
0

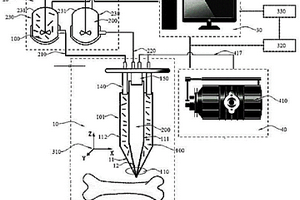

本发明涉及增材制造技术领域，特别涉及一种同轴螺旋结构增强复合材料的3D打印系统，用于解决工程支撑部件的抗压稳定性及抗弯折的问题，具体该系统部分包括：三维成型制造模块用以按照两个不同的预设旋转方向输出基质材料和交联材料，以使所述基质材料和所述交联材料构造出具有同轴的、且一体成型的第一打印体和第二打印体；以及计算机控制模块和可控气压输出系统，使用方法包括：材料制备，在编程材料进给模块配置基质材料和交联材料，同轴螺旋结构增材制造以及后处理步骤，可实现复合材料内增强相不连续纤维的同轴螺旋排列，进而协同增强材料的抗压和抗弯特性，提升工程应用的适用范围。
935
0
一种共价有机骨架及其复合材料、制备方法与应用，属于共价有机骨架技术领域。解决了现有技术中氢同位素的分离方法效率低、能耗高、成本高的技术问题。本发明的共价有机骨架，重复单元如式Ⅰ所示。该共价有机骨架结构中含有亚胺键和羟基，亚胺键和羟基与钯离子具有强配位作用，使得钯离子和共价有机骨架结合力更强，能够制备钯离子掺杂的共价有机骨架复合材料，接着通过一步氢气原位还原制备得到钯纳米粒子掺杂的共价有机骨架复合材料，其中的钯纳米粒子活性高，对氢气同位素具有一定的选择性吸附作用，且对氢气同位素的吸附作用强弱不同，故可应用于氢气同位素(H2/D2)的分离领域，且分离条件较为温和、分离效率高、能耗低、操作简单。
中冶有色为您提供最新的吉林长春有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月19日 ~ 21日
2024年08月13日 ~ 15日
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
2024年11月01日 ~ 04日
