浙江杭州有色金属复合材料技术理论与应用

适用于热塑性基体的碳纤维水性上浆剂的制备方法 661

 0

本发明公开了一种适用于热塑性基体的水性碳纤维上浆剂的制备方法，它包括杂化溶胶的配制、水性化和涂膜3个过程。首先，用正硅酸乙酯、对甲苯磺酸、硅烷偶联剂、仲丁醇铝和无水乙醇制备出硅铝杂化溶胶，其次，将制备的杂化溶胶、水性聚氨酯和水以一定的比例进行混合得到水性碳纤维上浆剂，再次，利用配制的水性上浆剂对碳纤维进行表面涂覆、固化，在碳纤维表面形成一层有机无机杂化材料膜。经过上浆剂表面处理后的碳纤维可以按常规工艺与热塑性高分子材料复合。本发明制备工艺简单，上浆处理后的碳纤维的拉伸强度有明显的提高，利用上浆处理后碳纤维制备的热塑性复合材料的力学性能有了改善，由于以水为溶剂，可以有效减少环境污染问题。

压感薄膜制作方法 697

 0

本发明公开的一种压感薄膜制作方法，通过在两张聚酰亚胺薄膜上分别依次印刷条形电极、敏感条、密封胶，然后将两张薄膜压合而成。敏感条由导电复合材料印刷而成，为提高耐久性与降低材料的蠕变，导电复合材料的基体采用聚酰亚胺或苯氧树脂，并加入补强材料。本发明提出的制作方法简易，制作的压感薄膜抗蠕变能力强、耐久性更好、规格尺寸可多变。

具有上转换发光效应的生物玻璃纤维材料及其制备方法 913

 0

本发明采用水热法制备出5～10nm的上转换发光氟化钙纳米颗粒，再用溶胶凝胶结合静电纺丝方法制备出一种掺杂有上转换发光纳米颗粒的生物玻璃纤维复合材料，方法简便，可操作性强。所得纤维尺寸可控、分布均一且连续性好。本发明所制备的纤维复合材料生物相容性好、生物活性强以及可降解等优点，在生物医学中有广泛应用前景，如组织工程支架、生物探针、组织或细胞成像以及药物示踪等领域有重要应用。

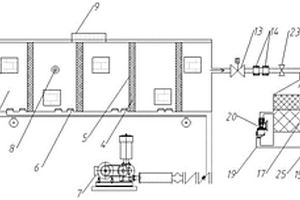

生物质炭主导的农田退水污染拦截与回用系统及方法 774

 0

本发明公开了一种生物质炭主导的农田退水污染拦截与回用系统及方法，该系统包括将菌藻反应器和生物质炭反应器；所述菌藻反应器包括菌藻反应器池体、设于菌藻反应器池体内的生物质炭藻菌复合材料过滤装置以及曝气装置，所述生物质炭藻菌复合材料过滤装置设有生物质炭藻菌复合填料；所述生物质炭反应器包括生物质炭反应器池体、位于生物质炭反应器上层的吸附拦截部分、位于吸附拦截部分下方的农药专性降解吸附部分，所述吸附拦截部分设有吸附拦截生物质炭填料，所述农药专性降解吸附部分设有农药专性降解生物质炭填料。本发明的实施，可实现全链式农田氮磷流失防控与资源化会回用，能有效环节农业面源污染带来的环境压力。

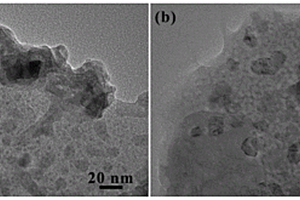

V₂O₅/MoS₂/EG电极材料及制备方法 724

 0

本发明涉及一种V₂O₅/MoS₂/EG电极材料，该电极材料由V₂O₅、MoS₂、EG复合而成，负极材料中粘结剂以DMSO为粘结剂溶剂，MoS₂/V₂O₅/EG复合材料为分步复合，V₂O₅经过熔融退火消除内应力，以EG为载体进行原位复合V₂O₅，负载后再与MoS₂进行二次复合形成夹层结构，有效的防止了锂离子电池在充放电过程中出现粉化现象，MoS₂/V₂O₅/EG复合材料在充放电过程中发生有序‑无序转变，有序的纳米域在无序基质相中均匀分布，并且其数量和大小随放电/充电周期的增加而增加，有序的纳米相和无序玻璃相协同增强了离子动力学和电子动力学，并在放电/充电循环中保持了稳定的结构。

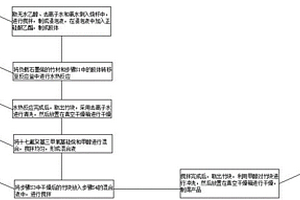

表面负载氧化石墨烯和二氧化硅的疏水竹材及其生产工艺 803

 0

本发明公开一种表面负载氧化石墨烯和二氧化硅的疏水竹材的生产工艺，涉及复合材料技术领域，包括以下步骤：S1：取无水乙醇、去离子水和氨水倒入烧杯中，进行搅拌，制成浸泡液，在浸泡液中加入正硅酸乙酯，制成胶体；S2：将负载氧化石墨烯的竹材和步骤S1中的胶体转移至反应釜中进行水热反应；S3：水热反应完成后，取出竹块，采用去离子水进行清洗，然后放置在真空干燥箱进行干燥；S4：将十七氟癸基三甲氧基硅烷和甲醇进行混合，搅拌均匀，形成混合液；S5：将步骤S3中干燥后的竹块放入步骤S4的混合液中，进行搅拌；S6：搅拌完成后，取出竹块，利用甲醇对竹块进行冲洗，然后放置在真空干燥箱进行干燥，制得产品，本发明解决现有技术制得的竹材无法满足疏水要求的技术。

基于氰化框架材料的水系电池及其制备方法 599

 0

本发明公开了一种基于氰化框架材料的水系电池及其制备方法，该水系电池包括正极材料、负极材料和电解液；正极材料选自氰化框架复合材料，原料包括氰化框架材料和含氟化合物A；氰化框架材料选自钠基氰化框架材料、钾基氰化框架材料或铵基氰化框架材料，由共沉淀法或离子交换法制备得到，反应温度为50～100℃；负极材料选自磷酸钛盐复合材料，原料包括磷酸钛盐和含氟化合物B；磷酸钛盐的化学通式为MTi₂(PO₄)₃，式中，M＝Na⁺、K⁺、NH₄⁺中的一种或多种；电解液选自含Na⁺、K⁺、NH₄⁺中至少一种的可溶性盐的水溶液。该水系电池具有高的工作电压，高的容量和长的循环寿命，由于水系电池固有的高安全性，适合用作于大规模储能电池。

改性纳米二氧化硅表面接枝状态的测试方法 653

 0

本发明公开了一种改性纳米二氧化硅表面接枝状态的测试方法，包括：经过硅烷偶联剂改性的纳米二氧化硅用乙醇洗涤、离心，干燥得粉体，通过红外测试及热重分析，得出硅烷偶联剂在二氧化硅表面的偶联率和偶联效率；以改性二氧化硅为原料，与单体经聚合后得到PA/SiO2复合材料；将复合材料在良溶剂中抽提，收集抽提液及未被抽提溶解的凝胶，真空干燥得到干凝胶，计算得到凝胶的溶胀率；在凝胶渗透色谱仪中测定接枝PA聚合物的分子量及其分子量分布；通过方程计算得到改性二氧化硅表面的接枝状态。该方法工艺过程简单，测试手段成熟，方法设计严密合理，可操作性强，适用于专业检测机构及工厂相应质检单位。

有机改性硅溶胶的制备方法与应用 728

 0

本发明属于有机-无机复合材料领域，为解决硅溶胶对外界复杂环境较敏感，容易出现絮凝、凝胶等现象，本发明提供了一种有机改性硅溶胶的制备方法：先进行有机改性剂的制备，再进行硅溶胶的改性，得到的硅溶胶接枝率较高，储存稳定性好，应用于水性涂料。

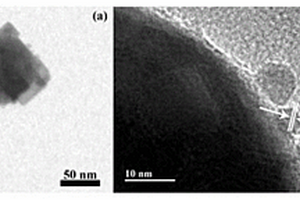

高性能锂离子电池用复合纳米材料及其制备方法 669

 0

本发明提供了一种高性能锂离子电池用复合纳米材料及其制备方法，该方法首先采用水热的合成方法分别得到SnO2/碳材料和V2O5/石墨烯复合材料，然后通过球磨的方法得到SnO2/碳/V2O5/石墨烯复合纳米材料，其制备方法简单可行，为多元纳米复合物的可控合成提供了一条新的途径；本发明四元复合纳米材料作为一个整体，改善了电极材料的电子导电率，特别是首次可逆容量和倍率性能得到了显著提高，增强了电极材料在大倍率下的充放电性能，增大了电极材料的放电容量，降低了电池容量的衰减，提高了电池的抗过充性能，延长了电极材料的循环寿命，具有高的电化学贮锂容量、良好的稳定循环性能和较少的能量损失，应用前景十分广阔。

三元复合气敏材料制备方法及应用 797

 0

本发明公开了一种三元复合气敏材料制备方法，包括以下步骤：(1)制备多肽自组装纳米管材料；(2)制备多肽自组装纳米管/SnO2复合材料；(3)制备多肽自组装纳米管/SnO2/石墨烯复合材料。本发明的制备方法原材料易得，设备投资小，工艺简单，采用三元复合气敏材料制得的CO传感器能实现在室温下对CO气体的有效、高灵敏度的检测。

表面修饰层状双金属氢氧化物电极材料的制备方法及应用 691

 0

本发明涉及新能源材料技术领域，尤其涉及一种表面修饰层状双金属氢氧化物电极材料的制备方法及应用，包括以下步骤：（1）将碳布亲水化处理；（2）在金属盐溶液中加入尿素和亲水化的碳布，密闭条件下加热反应，得到LDH/CC复合材料；所述金属盐溶液中所含金属离子选自Ni²⁺、Co²⁺、Fe²⁺和Zn²⁺的一种或两种组合；（3）在TCPP(Fe)溶液中加入LDH/CC复合材料，密闭条件下加热反应，得到LDH/CC‑TCPP(Fe)，即为表面修饰层状双金属氢氧化物电极材料。本发明制备的LDH/CC‑TCPP(Fe)电极材料具有高比表面积，高活性位点暴露，高稳定性，在柔性器件领域具有广阔的应用前景。

银/铌钽酸钾/钛酸钡复合聚合物介电材料的制备方法 765

 0

本发明涉及纳米复合材料技术领域，旨在提供一种银/铌钽酸钾/钛酸钡复合聚合物介电材料的制备方法。包括：将聚偏氟乙烯‑三氟乙烯‑三氟氯乙烯加入N，N‑二甲基甲酰胺中，室温下混合、搅拌至澄清；以负载有银的铌钽酸钾/钛酸钡复合粉体作为填充物，将其分散在澄清溶液中，得到均匀的悬浊液；将悬浊液经滴涂成型，经干燥、保温后进行骤冷处理，得到薄膜状的复合聚合物介电材料。本发明构建的复合介电材料可增加无机颗粒间、无机颗粒/聚合物界面相互作用区域，实现界面极化效应增强，提高复合材料的介电常数，降低介电损耗。本发明制备工艺简单，方法的可操作性和可重复性高，可应用于储能电容器、柔性电子器件等制造，具有广阔的应用前景。

高效长效抗菌性水管 733

 0

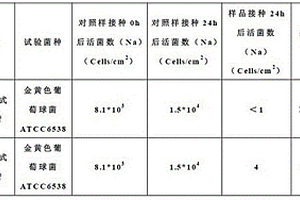

发明名称：一种高效长效抗菌性水管摘要：本发明提供一种高效长效抗菌性水管，包括PE管主体，所述PE管主体内设置有玻璃纤维网层，玻璃纤维网层内设置有抗菌涂层。所述抗菌涂层是抗菌剂和PE材料的复合材料。所述抗菌剂选自银粉、铜粉、氧化锌粉末中一种或两种以上的组合。本发明制备的抗菌水管可应用于常见生活用水管道，且具有以下优点：1、本抗菌水管设置有玻璃纤维网层，使得水管抗拉伸、强度大、膨胀系数小。2、内侧抗菌涂层能有效消灭金黄色葡萄球菌、大肠杆菌等达到抗菌效果，对水管内部起到很好的自清洁作用。3、抗菌涂层是抗菌剂和PE材料的复合材料，因此抗菌剂在使用过程中不易剥离或流失，抗菌周期长。

锂离子电池硅基负极材料及其制备方法 663

 0

本发明涉及一种锂离子电池用硅基负极材料及其制备方法，属于锂离子电池负极材料领域。该硅基负极材料是由硅和二氧化硅为原材料通过球磨法制备而成，在微观尺度是由硅和二氧化硅颗粒相互接触并在三维空间均匀分布的复合材料，两种颗粒的粒径为50～300nm。在球磨过程中，两种原材料在均匀混合的同时颗粒尺寸明显减小，相对于块体材料能更有效地释放嵌锂产生的应力；同时，二氧化硅在研磨过程中电化学活性得到提高。该负极材料在0.5Ag^‑1电流密度下，经过200次循环后容量保持在800～2000mAh g^‑1。该复合材料充分发挥了硅材料高比容量和二氧化硅循环稳定性好的特点，将两者优势互补，利用二氧化硅材料在嵌锂过程中产生的不可逆相缓冲硅基材料在充放电过程中的体积膨胀。

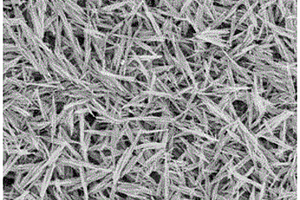

超级电容器碳管/碳化钼复合电极材料及其制备方法 836

 0

本发明公开了一种超级电容器碳管/碳化钼复合电极材料及其制备方法，通过水热法，生成了氧化锌模板，以此为载体，通过葡萄糖水热碳化，反应2～6小时，在氧化锌模板上表面生成碳管，通过阴极电沉积法，反应5～25min，并在氩气保护下高温热处理，制备超级电容器碳管和碳化钼复合电极材料。该电极材料包括基底、设置在基底上的纳米碳管以及包覆在纳米碳管上的碳化钼纳米层。纳米碳管的直径为80～500nm，化钼纳米层的厚度为50～100nm。本发明复合材料具有高比电容和高循环寿命，高能量和高功率密度及高循环寿命，在移动通讯、电动汽车、太阳能发电和航空航天等领域具有广阔的应用前景。

多模冷旋锻及冷拉加工AgSnO2线材的方法 1009

 0

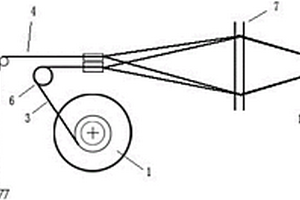

本发明涉及电接触复合材料的加工技术，旨在提供一种多模冷旋锻及冷拉加工AgSnO2线材的方法。包括：AgSnO2丝材原料退火处理后置于放线盘上，连续送入旋锻模中进行旋锻处理；重复该操作两次并更换稍小的旋锻模；丝材整卷后进行退火和酸洗处理；利用首次变形量小于10％的拉丝模具进行冷拉加工，选择比拟加工成品直径多出0.05～0.1mm余量的丝材进行软化退火、酸洗处理；选择与成品规格相匹配的拉丝加工模具进行拉丝处理，以乙醇溶液清洗拉丝所得丝材。本发明提出了旋锻和拉拔相结合的冷加工工艺，通过利用旋锻加工具有低应力应变、小应力梯度的加工优势，实现其他工艺(如挤压、轧制和拉拔)难以完成的加工目的。本发明工艺方法的操作简单，生产率和产品成材率高。

新型缓释抗菌纤维素纤维及其制备方法 1063

 0

本发明公开了一种新型缓释抗菌纤维素纤维及其制备方法；目前纤维素/纳米ZnO抗菌复合材料制备过程需要较高的反应温度、反应时间以及繁琐的操作步骤；此外传统方法制备得到的纤维素/纳米ZnO复合材料中纳米ZnO主要分布在纤维素基质的外面，不耐洗涤且抗菌效果持续时间短。本发明利用溶液‑凝聚态转变过程中的氢键界面相互作用湿法纺丝一步法制得纤维素/ZnO复合纤维，其中ZnO纳米粒子分布于纤维素基质的表面和内部，具有缓释效果，可起到长久抗菌作用。

纤维状氮化钛/氮化硅/氮化碳复合纳米材料及其制备方法 900

 0

本发明提供了纤维状氮化钛/氮化硅/氮化碳复合纳米材料的制备方法，该方法首先通过静电纺丝方法得到氮化钛/氮化硅复合纳米材料，然后再加入碳氮源，通过简单焙烧即制得氮化钛/氮化硅/氮化碳复合纳米材料，本发明材料具有十分优异的综合性能，材料呈现均匀的纤维状，纤维的直径为几十个纳米，长度为1?2?um，孔体积为0.33～0.44cm3/g，比表面积高达163.2～183.0m2/g，维氏硬度HV20.1?22.5Gpa，抗弯强度953?980Mpa，断裂韧性9.6?10.5Mpa·m?，相对密度98.9%，电导率为6～9S/cm；另外，本发明复合纳米材料应用于燃料电池、光敏太阳能电池和超级电容器中均具有十分优异的性能，是一种前景十分广阔的纳米复合材料。

独立基础的防振结构及其施工方法 940

 0

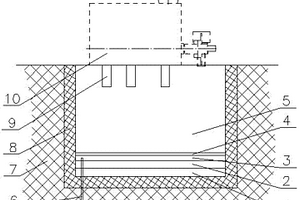

本发明涉及一种独立基础的防振结构及其施工方法。现在还没有一种将聚偏氟乙烯压电复合材料应用于基础防振结构中的独立基础的防振结构及其施工方法。本发明独立基础的防振结构的特点是：包括从下往上依次排列的鹅卵石垫层、橡胶隔振垫层、压电材料防振层、防护钢板层、绝缘层和混凝土基础层，固定在压电材料防振层上的接地导线。本发明施工方法如下：从下往上铺设鹅卵石垫层、橡胶隔振垫层和压电材料防振层，将接地导线连接在压电材料防振层和外部地基上，再铺设防护钢板层，涂覆绝缘层，构建混凝土基础层得到独立基础的防振结构。本发明的结构设计合理，对精密设备的防振效果好，将聚偏氟乙烯压电复合材料应用于基础防振结构中。

皮芯型低熔点聚酯短纤维的生产方法 1030

 0

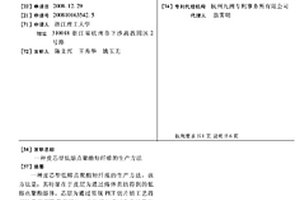

一种皮芯型低熔点聚酯短纤维的生产方法,该方法是:其特征在于皮层为通过熔体直纺得到的低熔点聚酯熔体,芯层为通过常规PET切片纺工艺得到的常规PET聚酯熔体,两种熔体通过各自计量泵计量后进入复合喷丝组件,从复合组件的喷丝板中喷出的熔体,经冷却、卷绕、集束、牵伸、定型、切断和打包,可得皮芯型低熔点聚酯短纤维;本发明的生产方法运行平稳,产品品质优良,生产的皮芯型低熔点聚酯短纤维可用于生产非织造布、植绒、复合材料等行业中。

电化学储能用纳米纤维素/氧化锌复合物制备方法 717

 0

本发明公开一种电化学储能用纳米纤维素/氧化锌复合材料，包括如下原料组成及其重量份数：包括如下原料组成及其重量份数：纳米纤维素10～20份，氧化锌60～70份，模板剂5～10份，表面活性剂3～5份。本发明中本发明中由于纤维素的合成过程中溶液呈碱性，则得到的纤维素也呈碱性，当在碱性条件下，氧化锌会有少部分锌离子和氧离子游离出来，这些游离出来的杂离子进入材料的骨架内，形成含有杂离子的骨架结构，有利于提高电化学储能容量，同时加入是三乙胺模板剂的能够使得纳米纤维素/氧化锌复合材料在后续晶化过程中得到有序的孔道结构，有序的孔道结构材料相对性能较稳定，应用于电化学储能中可以发挥更有效的功能。

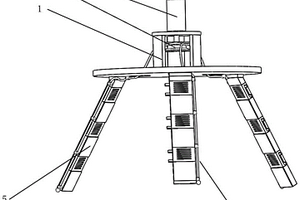

空间内灵活运动可控3D打印机械手装置 1047

 0

本发明公开了一种空间内灵活运动可控3D打印机械手装置。直流电机的机身安装在主体机架顶面，多根机械手的根端沿周向均匀间隔安装在主体机架底面，线圈转轮安装在主体机架上；直流电机与线圈转轮连接，线圈转轮缠绕有多根细线，每根细线朝下穿过主体机架的底部并连接至各自的一根机械手；每根机械手包括多个复合材料板和多个SMP板，复合材料板和SMP板沿机械手指长方向交替排列布置；每个SMP板上均安装有加热板。本发明将形状记忆聚合物SMP材料与细线驱动形状记忆聚合物结合起来，实现了可变形机械手灵活可控形变的效果，有效提高了可变形机械手的抓取效率，实现目标物体准确无损的抓取，同时提高了机械抓手本身的承载能力。

Ⅳ型管束瓶与集装箱框架的柔性连接装置 764

 0

本发明公开了一种Ⅳ型管束瓶与集装箱框架的柔性连接装置，该装置包括阻尼块、防转块、衬套和上下夹持块等。阻尼块与防转块配合，柔性地控制Ⅳ型管束瓶的周向转动；衬套与上下夹持块组合，限制Ⅳ型管束瓶的轴向窜动。针对Ⅳ型管束瓶boss结构与塑料内胆/复合材料缠绕层连接处易失效的特点，本发明通过允许集装箱Ⅳ型管束瓶一端小范围内的轴向运动，释放管束瓶膨胀/收缩时受到的拘束力，同时利用瓶体周向转动趋势挤压阻尼块使之耗能，减小了boss结构与塑料内胆/复合材料缠绕层连接处承受的扭矩。本发明可以改善集装箱中Ⅳ型管束瓶的受力状况，从而降低其损伤和失效风险。

植入刚度驱动器的螺旋弹簧制备方法及其制得的弹簧 918

 0

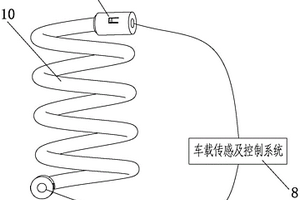

本发明涉及一种植入刚度驱动器的螺旋弹簧制备方法，包括如下工艺步骤：1)，玻璃纤维束浸渍树脂；2)，玻璃纤维单向布卷曲若干层形成中间层；3)，中间层套上导流网，并浸渍树脂形成预成型体；4)，将形状记忆合金与玻璃纤维编织成为外包覆层；5)，将外包覆层套在预成型体上，制得复合材料螺旋弹簧的最终纤维增强体；6)，将纤维增强体卷绕在模具内模模腔内，与外模合模并加热加压固化；7)，脱模后、清理、打磨，并进行后固化；8)，将两个末端金属接头分别与形状记忆合金两个末端外接电源接口连接，并将两个末端金属接头粘接配合在复合材料螺旋弹簧两端。本发明能实现弹簧的轻量化，满足多种工况下的刚度调节需求，提升汽车舒适性。

铝阳极氧化染色前双步表调剂及其制备与应用 916

 0

本发明公开一种铝阳极氧化染色前双步表调剂，包括碱性表调剂和酸性表调剂，碱性表调剂为碳酸氢钠溶液、碳酸氢钾溶液、氨水溶液中的一种，碳酸氢钠溶液、碳酸氢钾溶液、氨水溶液的浓度为5‑50g/l；酸性表调剂以100质量份计包括有机酸20‑70份，缓蚀剂1‑10份，无机盐5‑20份，余下为去离子水，使用时稀释成40‑200ml/l工作液，并调节pH至1.2‑2.5。两步表调可有效防止铝及铝合金材料、铝塑复合材料，压铸铝挤压铝复合材料在前处理和阳极氧化过程中引入的残酸导致染色不均、发花以及腐蚀点等不良现象，同时还可以通过清理和整理氧化膜孔，来提高上色速度进而减少使用染料或者缩短染色时间达到相同的染色效果。

CaSnSiO₅-K₂MoO₄基复合陶瓷微波材料及其制备方法 734

 0

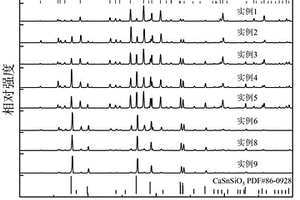

本发明公开一种CaSnSiO₅‑K₂MoO₄基复合陶瓷微波材料及其制备方法，该复合陶瓷的化学通式可以写成(1‑x)CaSnSiO₅‑xK₂MoO₄，其中x为质量百分含量(x＝20，30，35，40，50，60，70，80，90wt％)。CaSnSiO₅‑K₂MoO₄基复合陶瓷微波材料的介电常数(ε_r)范围为6.764～9.785，品质因数Qf数值的范围为2791GHz～11395GHz，谐振频率温度系数τ_f的范围为‑54.2ppm/℃～+22ppm/℃。该复合材料在微波射频系统(例如5G/6G通讯系统)中可以作为基片、谐振天线等器件材料使用。

石墨烯带修饰的聚合物基泡沫材料及其制备方法与应用 732

 0

本发明属于功能复合材料技术领域，为解决碳管、纳米碳纤维作为疏水材料时自身难以吸附到聚合物泡沫表面且吸附量大的问题，本发明提供一种石墨烯带修饰聚合物基泡沫材料及其制备方法，石墨烯带修饰的聚合物基泡沫材料的水接触角大于等于130°，所述泡沫材料由泡沫、石墨烯带制成，泡沫的质量百分比为85-99%，石墨烯带的质量百分比为1-15%，制备的改性泡沫具有疏水性好、吸油率高、压缩-回弹力学性能好、可重复使用等优点，同时制备的方法简单快速、易操作、原料价廉易得。在污水处理、油水分离等方面有着重大应用前景。

ZnO量子点/氧化石墨烯复合型材料制备方法 792

 0

本发明涉及一种ZnO量子点/氧化石墨烯复合型材料制备方法，属于氧化石墨烯复合材料领域，直接制备氧化石墨烯，取氧化石墨烯样品超声分散于乙醇溶液中，置于恒温水浴锅内并加磁力搅拌，滴加无水醋酸锌的酒精溶液和六次甲基四铵的水溶液，反应到设定的时间，离心、洗涤数次，并过滤、干燥溶液即可得到复合材料，本发明制备方法优化了液相氧化过程，缩短了制备周期，减少了成本，并得到了结构性能较佳的氧化石墨烯，材料与分子气体之间有更强的交互作用，有着更好的气敏探测潜力，适宜于应用在爆炸性、可燃性和有毒有害的环境。

重平垂纱组合式三维机织物的结构设计织造装置及工艺 773

 0

本发明公开了一种重平垂纱组合式三维机织物的结构设计织造装置及织造工艺，以正交、准正交三维结构单元为基础，确定三维织物结构单元层数和各层结构；并将垂纱以重平组织交织的方式引入，连接三维织物结构单元层，完成重平垂纱组合式三维机织物的经向结构图、组织图和上机图，然后在织造装置上完成重平垂纱组合式三维机织物的织造。本发明的垂纱以重平组织交织的方式引入弥补以常规引入方式带来的织物厚度方向上纱线分布不均，布面不平整的缺陷；另一方面组合结构可以发挥出不同三维机织物结构的性能特点，其作为复合材料的预制件，在力学性能方面具有极强的可设计性，能够更好的适应现代技术对复合材料的性能要求。
