黑龙江哈尔滨有色金属材料制备及加工技术理论与应用

FeS₂和S复合材料的制备方法及应用 764

 0

一种FeS₂和S复合材料的制备方法及应用，属于能源材料技术领域。所述方法如下：（1）将铁盐溶液和有机配体溶液混合制备铁基沸石型咪唑框架化合物（Fe‑ZIF）；（2）将制得的Fe‑ZIF与硫混合，在管式炉中高温煅烧，得到FeS₂空心球；（3）将FeS₂空心球与单质硫混合，在惰性气体保护下加热熔融后冷却到室温，得到FeS₂‑S复合材料。本发明的优点是：FeS₂作为锂硫电池正极材料对锂硫电池放电中间产物多硫化锂有较强的化学吸附作用，即通过与聚硫离子的路易斯酸碱作用抑制多硫化锂的溶解，从而降低穿梭效应；FeS₂可以催化多硫化锂的分解，从而改善电池性能；本发明制备方法简单，原料价格低廉，过程无污染。

核壳纳米管式结构材料改性的复合隔膜及其制备方法和应用 1018

 0

一种核壳纳米管式结构材料改性的复合隔膜及其制备方法和应用。本发明属于锂离子电池隔膜领域。本发明为解决现有陶瓷改性复合隔膜存在陶瓷颗粒与基体相互作用小，以及引入核壳结构改性陶瓷的复合隔膜锂离子迁移速率和锂离子迁移数不高、锂电池放电性能不高的技术问题。本发明的复合隔膜以含氟高分子聚合物为基材，以核壳纳米管式结构材料为填料，核为纳米管材料，壳为原位聚合获得的聚多巴胺。方法：步骤1：将纳米管材料制成分散液；步骤2：向分散液中加入盐酸多巴胺和三羟甲基甲胺，原位聚合制得核壳纳米管式结构颗粒；步骤3：将含氟高分子聚合物和核壳纳米管式结构颗粒分散于有机溶剂；步骤4：刮涂制膜。本发明的复合隔膜用于组装锂电池。

废旧Li3V2(PO4)3正极材料的回收再生方法 851

 0

本发明一种废旧Li3V2(PO4)3正极材料的回收再生方法，它涉及废旧锂离子电池正极材料的回收再利用方法。本发明要解决现有技术中没有废旧磷酸钒锂电极材料的回收再利用方法。方法：将废旧磷酸钒锂电池充分放电后，分离出正极极片，用碱液溶解铝箔，分离出正极粉料；将正极粉料在高温氧化气氛中保温，得固体粉末，测其中各元素的含量，补加锂、钒和碳源后，将固体粉末溶于盐酸中，蒸干水分得固体混合物；将固体混合物干燥后高温煅烧得前驱体，将前驱体在惰性气氛、800℃下煅烧，得正极材料。本发明工艺简单，酸用量小，分离提纯方便，所制备的正极材料，各项性能均满足使用需求。本发明用于废旧锂离子电池的回收再利用。

油电混合电源系统及该电源系统的控制方法 918

 0

油电混合电源系统及该电源系统的控制方法，涉及一种电源自动供电装置以及实现该自动供电装置的控制方法，本发明为解决现有电源供电装置供电方式单一、使用寿命短的问题。本发明包括柴油发电机组、三个交流接触器、整流器、交直流输入电源模块、BMS电池管理系统、两个锂离子电池组、主控制器和柴油机控制器；柴油发电机组与市电按照市电优先的原则采用双输入供电方式对两个锂离子电池组和负载同时进行供电，柴油发电机组和市电不工作，锂离子电池组给负载供电；锂离子电池组容量低于设定值时，启动柴油发电机组给负载供电，同时给锂离子电池组充电，充满后柴油发电机组停机。本发明用于供电系统。

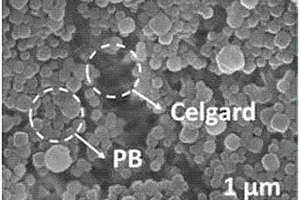

原位合成普鲁士蓝修饰的隔膜的制备方法及其应用 804

 0

一种原位合成普鲁士蓝修饰的隔膜的制备方法及其应用，属于能源材料技术领域。所述方法如下：用等离子清洗机处理隔膜2~5min，使其表面转变为亲水结构；将0.1~0.15g普鲁士蓝化合物、0.1~0.2g硝酸铁、5~15mL 0.1M的盐酸及3.0~3.5g PVP加入到80 mL去离子水中搅拌10~30min，加入步骤一处理后的隔膜，80℃静置8~48h，即得到普鲁士蓝化合物修饰的隔膜。本发明的优点是：普鲁士蓝对锂硫电池放电中间产物Li₂S_n (4≤n≤8) 有很强的吸附作用，能够抑制多硫化锂的溶解，从而抑制穿梭效应，实现高性能锂硫电池的制备；原位生长过程工艺简单，易于操作，易于大规模生产；普鲁士蓝价格便宜、无污染，修饰后的隔膜能够抑制多硫化锂的穿梭效应，制备过程清洁环保，同时能够提升锂硫电池的循环性能。

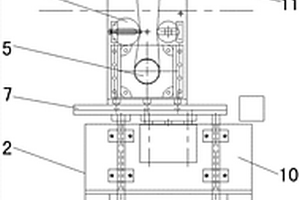

用于圆柱体绕轴心旋转的机构 724

 0

一种用于圆柱体绕轴心旋转的机构，属于锂电池技术领域。它能够使锂电池旋转，便于相机检测到锂电池外观的各个角度。两个主动托辊两端和两个从动托辊两端均与支架上端转动连接，两个主动托辊和两个从动托辊平行设置，且两个从动托辊分设在两个主动托辊左右两侧，电机设置在主动托辊下端并与支架固定连接，主动带轮固定套装在电机的输出轴上，主动带轮与两个主动托辊通过同步带传动连接。本实用新型结构简单，性能稳定，采用主动托辊和从动托辊支撑锂电池，电机通过同步带带动主动托辊运转，主动托辊旋转带动锂电池旋转，便于相机检测到锂电池外观的各个角度，且传递扭矩稳定，不会出现打滑的情况，不受托辊和电机距离的限制。

高强度高粘附性固态电解质制备方法及应用 629

 0

一种高强度高粘附性固态电解质制备方法及应用，涉及一种高强度高粘附性固态电解质制备方法及应用。本发明是要解决固态电池充放电过程中负极锂枝晶及电极体积变化的技术问题。本发明的一种高强度高粘附性固态电解质是由聚乙二醇(聚四氢呋喃、聚乙烯亚胺或氨基硅油)、异氰酸酯、锂盐和载体膜组成。本发明得到的固态电解质的高强度特性使其抑制锂枝晶；电解质有良好的柔韧性，可以缓冲电池正负极充放电过程中体积变化；充放电过程中，电解质的高粘附性使得电解质与正负极保持良好接触，有效减小界面电阻；电解质拥有高的室温电导率，可以减少电池内部电阻。本发明得到的固态电解质可用于磷酸亚铁锂、锂硫电池等中，具有广阔的应用前景。

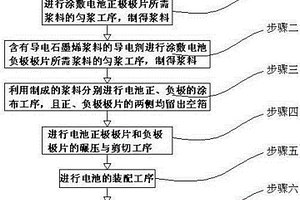

石墨烯快充电池的制备方法 976

 0

石墨烯快充电池的制备方法。本发明用于电池。现有充电电池在低温环境下充电仅能达到总电池容量的50-70%。本发明包括：通过锰酸锂正极、粘结剂以及导电剂制得涂敷电池正极极片所需浆料；通过含有导电石墨烯浆料的导电剂制得涂敷电池负极极片所需浆料的匀浆；电池正、负极的涂布，且正、负极上下两侧均留出空箔；电池正极极片和负极极片的碾压与剪切；电池的装配；电池化成和后处理工序。本发明实现锰酸锂-钛酸锂电池常温快充性能，同时保持其倍率性能和循环性能。

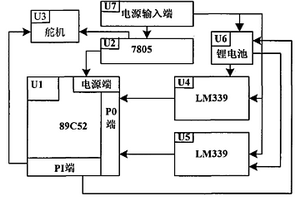

多用途航模电子工具箱 965

 0

本发明提供的是一种多用途航模电子工具箱。包括数据处理器(U1)、稳定电压输出单元(U2)、舵机端口(U3)、数据采集单元(U4)、数据采集单元(U5)、充电锂电池插入端口(U6)和电源(U7)。数据处理器(U1)与稳定电压输出单元(U2)、舵机端口(U3)、数据采集单元(U4)、数据采集单元(U5)、充电锂电池插入端口(U6)相连,稳定电压输出单元(U2)与电源输入相连,充电锂电池插入端口(U6)与电源输入、数据采集单元(U4)、数据采集单元(U5)相连,舵机端口(U3)是通过的控制单片机I/O口输出模拟PWM信号完成的。本发明能够解决航模供电电池因非智能充电造成损耗,舵机灵敏度、电池电量检测过程繁琐导致效率过低等问题。

静电纺丝法制备PAMPSLi纤维基聚合物电解质膜的方法 805

 0

静电纺丝法制备PAMPSLi纤维基聚合物电解质膜的方法,它属于聚合物锂离子电池用聚合物电解质的制备领域。本发明要解决盐聚合物电解质体系中存在浓差极化现象、离子迁移数低的问题。本发明制备的PAMPSLi纤维基聚合物电解质,采用聚电解质PAMPSLi作为聚合物基体和锂离子源,可以有效的消除浓差极化现象,制得的薄膜具有亚微米级的孔结构,比表面积大,吸液率高。此外采用二元溶剂体系制备纺丝液,纤维的形状和尺寸可通过调整二元溶剂组成进行控制。PAMPSLi纤维基单离子聚合物电解质室温离子电导率可达2.12×10-5S/cm,电化学稳定性好,电化学窗口达4.4V?vs?Li,满足锂离子电池的应用要求。本发明制备工艺简单,不需要消耗大量的溶剂,环境污染小适于工业化规模生产。

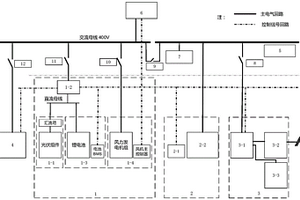

离网型风光储多能互补电热水气联供方法 761

 0

一种离网型风光储多能互补电热水气联供方法属于新能源利用领域；包括量管理系统接收到启动命令；判断储能系统中储能锂电池SOC值是否小于30％，若小于该值则系统不启动，光伏组件通过光储一体机对储能锂电池进行充电；若储能锂电池SOC≥30％，当W_battery+W_wind+W_pv>W_l时，电负荷系统正常工作进行海水淡化，并启动制氢/氧子系统制氢；当W_battery+W_wind+W_pv＝W_l时，电负荷系统正常工作进行海水淡化，制氢/氧子系统不工作；当W_battery+W_wind+W_pvl时，电负荷系统限电运行进行海水淡化，制氢/氧子系统不工作；燃料电池热电联供系统根据制氢/氧子系统制造的氢气进行特定的供热方法进行供热；有效的解决了在满足负荷用电的情况下，对采用的新能源发电系统采取限风限电运行的技术问题，避免了大量的清洁能源被浪费掉。

NiPC@CNTs/S复合材料的制备方法与应用 907

 0

本发明公开了一种NiPC@CNTs/S复合材料的制备方法与应用，所述方法步骤如下：一、将镍盐溶解于溶剂中，同时将2-甲基咪唑溶解于溶剂中，待完全溶解后，将两溶液混合均匀，搁置0.5～100小时后过滤、清洗、烘干，得到含有金属镍离子的金属有机框架；二、将金属有机框架在保护气中高温热解，一步得到NiPC@CNTs；三、将NiPC@CNTs与单质硫混合，加热至120～158℃，保持2～48小时，冷却得到NiPC@CNTs/S复合材料，其可用于锂硫电池的正极材。使用该方法制备的锂硫电池正极活性物质具有较好的导电性和电化学稳定性，对多硫离子的具有较强的吸附能力，利于提高锂硫电池的库伦效率与循环稳定性。

汽车辅助启动电源 906

 0

本实用新型涉及一种汽车辅助启动电源，磷酸铁锂离子电芯I(5-1)、磷酸铁锂离子电芯II(5-2)、磷酸铁锂离子电芯III(5-3)和磷酸铁锂离子电芯IV(5-4)串联组成磷酸铁锂离子电池组，通过点烟器输入端子(6)连接到汽车的点烟器插口，由充电保护模块(2)为磷酸铁锂离子电池组充电，电瓶正端子接头(3)和电瓶负端子接头(4)连接在汽车启动电瓶的正端和负端，为汽车启动提供辅助电源，开关(1)连接在磷酸铁锂离子电池组和电瓶负端子接头(4)之间，控制电源开启或关闭。

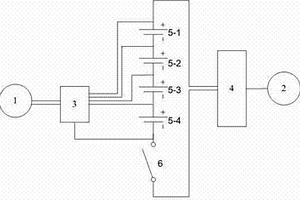

可以改善汽车动力的电源装置 597

 0

本实用新型涉及一种可以改善汽车动力的电源装置，包含：磷酸铁锂离子电芯1(5-1)～磷酸铁锂离子电芯4(5-4),开关(6)，输入端子(1)，点烟器输出端子(2)，充电控制电路(3)，输出稳压电路(4)；磷酸铁锂离子电芯1(5-1)～磷酸铁锂离子电芯4(5-4)串联组成磷酸铁锂离子电池组，输入端子(1)连接交流电源，为磷酸铁锂离子电池组提供充电所需电能，充电控制电路(3)控制充电电流和充电截止，点烟器输出端子(2)通过延长线连接到汽车的点烟器插口，输出稳压电路(4)调节点烟器输出端子(2)输出电压稳定，开关(6)连接在磷酸铁锂离子电池组和输出稳压电路(4)之间，控制电源开启或关闭。

石墨烯包覆硫/多孔碳复合正极材料的水热制备方法 813

 0

石墨烯包覆硫/多孔碳复合材料的水热制备方法，它涉及用于锂-硫二次电池正极材料的石墨烯包覆硫/多孔碳复合材料的制备方法。本发明是要解决现有的锂硫电池正极材料石墨烯包覆的含硫复合材料的电化学性能低的技术问题。本发明的水热制备方法：将硫/多孔碳复合材料与石墨烯浆料或者氧化石墨烯浆料混合分散后水热合成制得水凝胶柱，经干燥后制得。采用本发明水热方法制得的石墨烯包覆硫/多孔碳复合材料是在硫/多孔碳复合材料颗粒的外表面包覆石墨烯片层，并在颗粒之间形成石墨烯导电网络，所得的石墨烯包覆硫/多孔碳复合材料具备分级核-壳结构。该正极材料具备高比容量、长循环寿命和良好的高倍率性能。可用于锂二次电池中做正极材料。

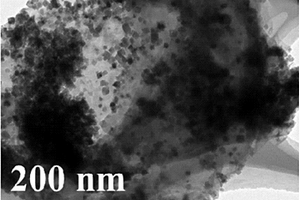

碳酸锰/四氧化三锰/石墨烯三元复合材料的制备方法及其应用 831

 0

碳酸锰/四氧化三锰/石墨烯三元复合材料的制备方法及其应用，本发明涉及一种锂离子电池负极材料的制备方法，它要解决现有锂离子电池负极用碳酸锰/石墨烯复合材料的制备周期长，电化学性能较低的问题。制备方法：一、将石墨放入H2SO4溶液中，再加入KMnO4，温度升高到85～98℃后加入去离子水和H2O2，得到Mn/氧化石墨溶液；二、超声处理；三、加入碳酸钠溶液，调节体系的pH至9～11；四、水浴加热，过滤收集沉淀，清洗、干燥后得到碳酸锰/四氧化三锰/石墨烯三元复合材料。发明将制备氧化石墨所用到的高锰酸钾中的锰作为后续复合材料的锰源，提高原料利用率，缩短制备时间，作为锂离子电池负极材料增强了循环性能和比容量。

含硼元素和含氟官能团物质的用途 1047

 0

一种含硼元素和含氟官能团物质的用途，属于锂硫电池技术领域。所述电解液添加剂（1）含有硼元素，能够在电极表面形成一层保护层；（2）含有含氟官能团，能够形成含LiF的无机保护层。本发明的优点是：该含硼元素和含氟官能团的物质作为电解液的添加剂，可用于醚类或酯类溶剂体系，适用于多种锂盐体系。该添加剂可以促进负极表面形成稳定的SEI膜，并抑制电解液的分解，通过原位电化学红外光谱和原位电化学质谱分析，该电解液的添加剂可以明显抑制锂硫电池充放电循环过程中产气，从而提高了电池的循环稳定性及倍率性能，具有优异抑制锂硫电池产气的性能，可以提高锂硫的电池的循环性能、安全性能，为促进锂硫电池的商业化提供技术支持。

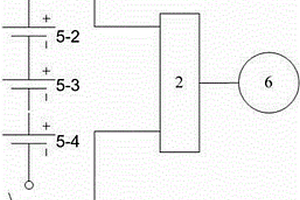

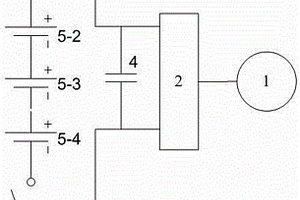

可以节省汽车燃油的方法及其装置 637

 0

本发明涉及一种可以节省汽车燃油的方法及其装置，包含：磷酸铁锂离子电芯1(5-1)～磷酸铁锂离子电芯4(5-4),开关(3)，点烟器输出端子(1)，高频滤波电容(4)，输出稳压电路(2)；磷酸铁锂离子电芯1(5-1)～磷酸铁锂离子电芯4(5-4)串联组成磷酸铁锂离子电池组，点烟器输出端子(1)通过延长线连接到汽车的点烟器插口，输出稳压电路(2)调节点烟器输出端子(1)输出电压稳定，高频滤波电容(4)与输出稳压电路(2)并联，开关(3)连接在磷酸铁锂离子电池组和输出稳压电路(2)之间，控制电源开启或关闭。

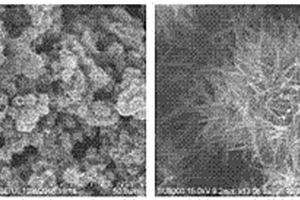

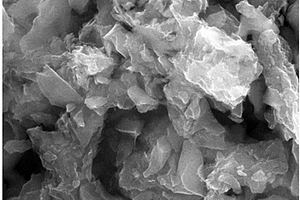

具有三维结构的石墨烯与MoS2纳米复合材料及制备方法和应用 600

 0

本发明提供的是一种具有三维结构的石墨烯与MoS2纳米复合材料及制备方法和应用。将2-5mg石墨烯、15-35mg的MoO3、0.3-0.6g尿素和30-60mg硫代乙酰胺溶解在15ml去离子水和35ml乙醇混合溶液中，200℃保温干燥18~24小时，自然冷却到室温后，沉淀用水和乙醇清洗，60℃下真空干燥后得到复合材料。按照质量比为8:1:1将石墨烯与MoS2纳米复合材料、导电碳和羧甲基纤维素钠混合，制成锂离子电池负极材料。本发明的方法工艺简单，操作方便，可控性强，产量高。所得复合材料有着极好的锂离子电池循环特性和很高的容量，可作为锂离子电池负极材料、电容器电极材料、润滑剂、吸波材料等。

固态电解质原位界面层修饰方法 622

 0

本发明公开了一种固态电解质原位界面层修饰方法，所述方法包括如下步骤：步骤一、利用压片法制备石榴石型固态电解质片，并将其在空气中放置；步骤二、将碳化钛修饰在石榴石型固态电解质片的表面，随后将其在高温下烧结，得到碳化钛修饰后的石榴石型固态电解质片。本发明使用少量的碳化钛通过简单的手段便可以在原位上将原本亲锂性极差的Li₂CO₃等物质转化为具备良好亲锂性的Li_(8‑3.5x)Ti_xO₄物质，这种原位生成的反应可以实现在反应体系中实时产生、不经分离、实时作用于底物，保证了反应的充分性及完全性；经此原位转化后得到的界面具备极其优异的亲锂性，并表现出低的界面阻抗，保证了电池的长时间循环。

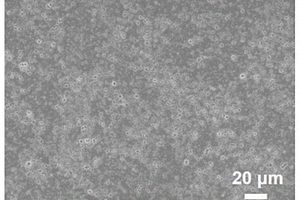

低成本固体电解质薄膜 616

 0

本发明涉及一种低成本固体电解质薄膜，其特征在于，由聚合物基体、双三氟甲磺酰亚胺基锂和柠檬酸以5:1:0.05的质量比组成，聚合物基体是聚偏二氟乙烯：聚氯乙烯质量比为4:1的混合物。本发明所述的低成本固体电解质薄膜有好的电化学性能，用该低成本固体电解质薄膜组装成锂/电解质膜/锂电池测试，计算得到锂离子迁移数为0.53；组装成锂/电解质膜/磷酸铁锂电池在室温下测试，0.2C倍率充放电，在第6个循环后放电比容量稳定在150.81mAh/g，效率稳定在70%。

含有氧空位的二氧化锰/硫复合材料的制备方法及应用 675

 0

本发明公开了一种含有氧空位的二氧化锰/硫复合材料的制备方法及应用，所述方法步骤如下：（1）将二氧化锰在惰性气体保护下加热，得到含有氧空位的二氧化锰；（2）将含有氧空位的二氧化锰与单质硫混合，加热煅烧，得到含有氧空位的二氧化锰/硫复合材料。与现有技术相比，本发明具有如下有益效果：（1）二氧化锰具有很好的多硫化锂吸附能力，能够提升锂硫电池的稳定性。（2）含有氧空位的二氧化锰具有很好的催化活性，能够促进多硫化锂向硫化锂的转变，催化锂硫电池放电过程，减少多硫化锂的溶解。（3）通过不同的煅烧温度和时间可以控制二氧化锰中氧空位的含量，从而控制锂硫电池整体的性能。

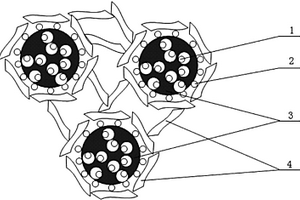

石墨烯包覆的硫/多孔碳复合正极材料及其制备方法 856

 0

石墨烯包覆的硫/多孔碳复合材料及其制备方法，它涉及用于锂-硫二次电池正极材料的石墨烯包覆的硫/多孔碳复合材料及其制备方法。本发明是要解决现有的锂硫电池正极材料石墨烯包覆的含硫复合材料的电化学性能低的技术问题。本发明的石墨烯包覆的硫/多孔碳复合材料是在硫/多孔碳复合材料颗粒的外表面均匀包覆石墨烯片层，并在颗粒之间形成石墨烯导电网络，所得的石墨烯包覆的硫/多孔碳复合材料具备分级核-壳结构。制法：将硫/多孔碳复合材料加入到长期稳定的、石墨烯片层在水中高度分散的石墨烯浆中混合包覆制得。该正极材料具备高比容量、长循环寿命和良好的高倍率性能。可用于锂二次电池中做正极材料。

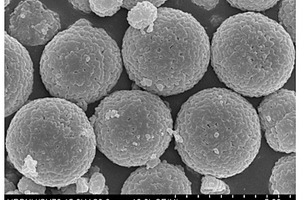

高容量、高倍率与高振实密度钠离子电池正极材料及其制备方法 870

 0

一种高容量、高倍率与高振实密度钠离子电池正极材料及其制备方法，制备方法为：采用共沉淀法制备锰镍钴碳酸盐球形前驱体；将锰镍钴碳酸盐球形前驱体与锂源进行均匀混合、煅烧，获得球形富锂锰基正极材料；将球形富锂锰基正极材料进行离子交换后处理，得到高容量、高倍率与高振实密度钠离子电池正极材料。本发明通过晶体成核控制剂与络合剂的共同作用，降低共沉淀体系的结晶表面能，构筑微米级致密球形颗粒提高材料振实密度，利用低熔点钠盐与富锂材料发生离子交换反应，使富锂材料中的部分锂离子与钠离子交换，同时脱出部分过渡金属离子，共同实现钠离子嵌入与过渡金属空位构筑，克服富锂材料无法直接用作高容量钠离子正极材料的缺点。

制备高力学性能电池隔膜的方法 702

 0

本发明公开了一种制备高力学性能电池隔膜的方法，该方法利用二苯基甲烷二异氰酸酯(MDI)中的氰酸酯基与聚乙烯‑乙烯醇磺酸锂(EVOH‑SO₃Li)纤维膜上的羟基之间发生反应生成氨脂基，使得聚乙烯‑乙烯醇磺酸锂(EVOH‑SO₃Li)纤维之间发生交联从而制成一种新的隔膜，弥补了高压静电纺丝隔膜力学性能差的缺点，实现了锂离子电池隔膜更高的强度与韧性。该方法包括如下步骤：(1)聚乙烯‑乙烯醇磺酸锂(EVOH‑SO₃Li)的制备(2)配置聚乙烯‑乙烯醇磺酸锂(EVOH‑SO₃Li)纺丝液并通过高压静电纺丝制备成纤维膜(3)制备二苯基甲烷二异氰酸酯(MDI)交联改性静电纺聚乙烯‑乙烯醇磺酸锂(EVOH‑SO₃Li)锂离子电池隔膜。

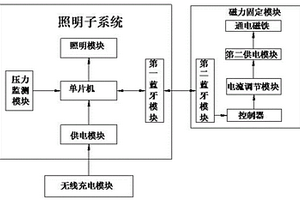

无创腔内照明系统 968

 0

本发明一种无创腔内照明系统，其特征在于，包括：照明子系统及磁力固定模块，所述磁力固定模块通过电磁力与所述照明子系统磁力连接，所述照明子系统包括外壳、电路板、永磁铁环及锂电池，所述外壳外壁设置若干个微型LED无影灯，所述外壳上设置压力传感器，所述外壳内部设置容腔，所述容腔内设置所述电路板，所述电路板与所述锂电池电连接，所述锂电池底端设置无线充电接收器，所述永磁铁环套设于所述锂电池，所述电路板分别与所述微型LED无影灯及所述压力传感器电连接，所述外壳底端与后盖固定连接，本发明提供腔内全视野明亮区域，方便腔内进行手术操作，避免现有腔镜的光源产热对仪器造成损坏，增加腔镜仪器的寿命和准确度，减少无影灯损耗。

可以改善汽车动力的方法及其电源 840

 0

本发明涉及一种可以改善汽车动力的方法及其电源，包含：磷酸铁锂离子电芯1(5-1)～磷酸铁锂离子电芯4(5-4),开关(6)，输入端子(1)，点烟器输出端子(2)，充电控制电路(3)，输出稳压电路(4)；磷酸铁锂离子电芯1(5-1)～磷酸铁锂离子电芯4(5-4)串联组成磷酸铁锂离子电池组，输入端子(1)连接交流电源，为磷酸铁锂离子电池组提供充电所需电能，充电控制电路(3)控制充电电流和充电截止，点烟器输出端子(2)通过延长线连接到汽车的点烟器插口，输出稳压电路(4)调节点烟器输出端子(2)输出电压稳定，开关(6)连接在磷酸铁锂离子电池组和输出稳压电路(4)之间，控制电源开启或关闭。

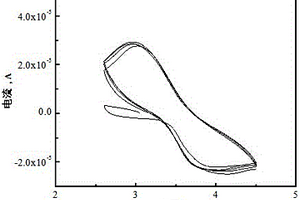

含丙烯基功能化离子液体的聚合物电解质的制备方法及其应用 617

 0

含丙烯基功能化离子液体的聚合物电解质的制备方法及其应用，涉及一种功能化离子液体的聚合物电解质的制备方法及其应用。是要解决现有的离子液体电化学稳定性差，与电极材料的相容性差的问题。电解质制备方法：一、将P(VdF-HFP)溶解于N-甲基吡咯烷酮溶剂中，加入锂盐和离子液体，搅拌得凝胶状物；二、将凝胶状物倒入聚四氟乙烯模具中，真空干燥，即可得到电解质膜。含丙烯基功能化离子液体的聚合物电解质用于组装锂离子电池。该电解质具有热稳定性高、无可燃性、毒性小、无漏液等优点，能够大大提高锂离子电池的安全性能。具有优异的电化学性能，与LiFePO4电极材料具有较好的相容性和稳定性。用于锂离子电池领域。

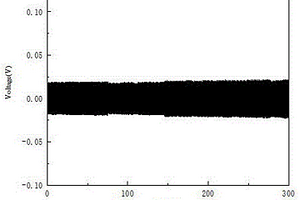

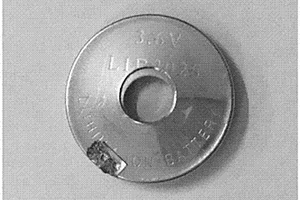

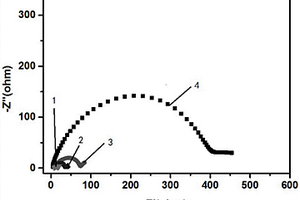

双层膜保护金属负极的方法 591

 0

一种双层膜保护金属负极的方法，本发明涉及锂金属电极保护材料领域，具体涉及一种双层膜保护金属负极的方法。本发明是要解决现有抑制锂枝晶生长的方法安全性欠佳、界面电阻大、不能从根本上消除枝晶生长及技术繁琐难度较大等问题。方法：一、制备外层保护的复合薄膜；二、制备双层保护的金属电极。本发明中纳米粉体层可有效消除枝晶，复合薄膜层可阻止枝晶刺穿而提高电池的安全性和稳定性，得到的ZnO/(PVDF‑HFP)‑ZnO双层保护的锂金属对称电池的整体阻抗值比未保护的锂金属对称电池降低了80％～97％。经过该双层保护材料修饰后锂金属电极的稳定性明显提高，锂枝晶得到有效抑制。本发明应用于锂金属电极的制备和修饰领域。

含复合添加剂的电解液及其应用 698

 0

本发明公开了一种含复合添加剂的电解液，包含电解质锂盐、有机溶剂和复合添加剂，所述有机溶剂为碳酸酯类溶剂，所述复合添加剂为具有强路易斯碱阴离子基团的盐和硝酸锂，并可以将上述电解液应用于锂离子电池或锂金属电池。本发明的电解液可在负极表面反应生成一层富含锂氮氧化物、氧化锂等无机快离子固态电解质保护膜，加快锂离子在固态电解质膜中的传输，增强固态电解质膜的强度，进而改善锂离子电池的常温和高温快充循环性能、常温和低温功率性能；并且复合添加剂与目前主流使用的氟代碳酸乙烯酯添加剂有很好的兼容性。
